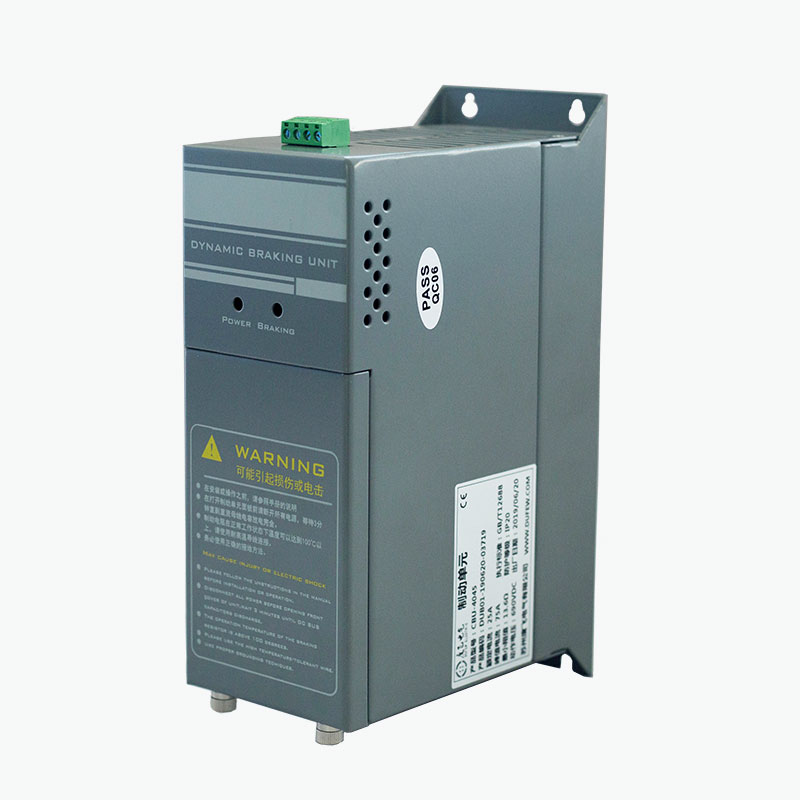

Dufewπαρέχει τοΕλικόπτερο φρεναρίσματοςως λύση εξωτερικής δυναμικής πέδησης για μονάδες μεταβλητής συχνότητας (VFD), βοηθώντας στον έλεγχο της τάσης διαύλου DC όταν οι κινητήρες λειτουργούν ως γεννήτριες κατά τη διάρκεια ταχείας επιβράδυνσης ή φορτίων γενικής επισκευής. Σχεδιασμένη για συστήματα μετάδοσης κίνησης 220V, 380V και 690V, η σειρά CBU μπορεί να διαμορφωθεί σύμφωνα με την ισχύ πέδησης, τον κύκλο λειτουργίας, την τάση διαύλου DC, τις προδιαγραφές αντίστασης και τις απαιτήσεις εγκατάστασης.
Ο κόφτης πέδησης είναι ένα βασικό στοιχείο μεταγωγής σε ένα δυναμικό σύστημα πέδησης. Όταν ένας κινητήρας επιβραδύνει, η αναγεννητική ενέργεια μπορεί να ρέει πίσω στον δίαυλο DC του VFD και να προκαλέσει αύξηση της τάσης του. Εάν αυτή η ενέργεια δεν ελέγχεται σωστά, ο ηλεκτροκινητήρας μπορεί να αντιμετωπίσει προστασία από υπέρταση ή ανεξέλεγκτη διακοπή λειτουργίας. Ένας κόφτης πέδησης παρακολουθεί την τάση του διαύλου DC και αλλάζει γρήγορα ένα κύκλωμα IGBT για να μεταφέρει την περίσσεια ενέργειας σε μια αντίσταση πέδησης, όπου μετατρέπεται σε θερμότητα. Αυτό το άρθρο εξηγεί πώς λειτουργούν οι ελικοφόρες πέδησης, οι κύριες τεχνικές τους παραμέτρους, τα κριτήρια επιλογής, οι εφαρμογές, οι λειτουργίες προστασίας και τα ζητήματα εγκατάστασης.
Πίνακας περιεχομένων
- Τι είναι το Braking Chopper;
- Πώς λειτουργεί ένας ελικοφόρτης πέδησης;
- Ποιες τεχνικές παράμετροι έχουν σημασία;
- Πώς πρέπει να επιλέξετε έναν ελικόπτερο πέδησης;
- Πού χρησιμοποιούνται τα Braking Choppers;
- Ελικόπτερο φρεναρίσματος εναντίον Braking Resistor
- Ποιες λειτουργίες προστασίας είναι σημαντικές;
- Θέματα εγκατάστασης και θέσης σε λειτουργία
- Θέματα κατασκευής και ποιότητας
- Συχνές Ερωτήσεις
Τι είναι το Braking Chopper;
Ο κόφτης πέδησης είναι μια ηλεκτρονική συσκευή μεταγωγής που χρησιμοποιείται στο ενδιάμεσο κύκλωμα DC μιας μονάδας μεταβλητής συχνότητας. Ο πρωταρχικός του σκοπός είναι να ελέγχει την άνοδο της τάσης διαύλου DC που προκαλείται από την αναγεννητική ενέργεια.
Κατά την κανονική λειτουργία του κινητήρα, η ηλεκτρική ενέργεια μετατρέπεται σε μηχανική ενέργεια. Ωστόσο, όταν ένα φορτίο υψηλής αδράνειας επιβραδύνεται, ο κινητήρας μπορεί να λειτουργήσει προσωρινά ως γεννήτρια. Στη συνέχεια, η μηχανική ενέργεια μετατρέπεται ξανά σε ηλεκτρική ενέργεια και μεταφέρεται στον δίαυλο DC. Αυτή η αναγεννητική ενέργεια αυξάνει την τάση σύνδεσης DC.
Ένας ελικόπτερος πέδησης παρέχει μια ελεγχόμενη διαδρομή για αυτήν την περίσσεια ενέργειας. Όταν η τάση διαύλου συνεχούς ρεύματος φτάσει στο προκαθορισμένο κατώφλι πέδησης, το κύκλωμα μεταγωγής IGBT του κόφτη ενεργοποιείται και κατευθύνει την ενέργεια προς μια εξωτερική αντίσταση πέδησης. Η αντίσταση μετατρέπει την ηλεκτρική ενέργεια σε θερμότητα, βοηθώντας να διατηρείται ο δίαυλος DC εντός ενός κατάλληλου εύρους λειτουργίας.
Επομένως, ένας κόφτης πέδησης δεν διαχέει ανεξάρτητα ενέργεια. Αντίθετα, ελέγχει πότε και πώς συνδέεται η αντίσταση πέδησης στο δίαυλο DC.
Πώς λειτουργεί ένας ελικοφόρτης πέδησης;
Η αρχή λειτουργίας βασίζεται στην αυτόματη παρακολούθηση τάσης διαύλου DC και στην ταχεία ηλεκτρονική μεταγωγή. Η πλήρης διαδικασία μπορεί να συνοψιστεί ως εξής:
- Επιβράδυνση κινητήρα:Το VFD δίνει εντολή στον κινητήρα να μειώσει την ταχύτητα.
- Λειτουργία αναγέννησης:Ο κινητήρας λειτουργεί προσωρινά ως γεννήτρια.
- Η τάση διαύλου συνεχούς ρεύματος αυξάνεται:Η αναγεννητική ηλεκτρική ενέργεια επιστρέφει στη ζεύξη DC της μονάδας.
- Ανίχνευση ορίου:Ο κόφτης πέδησης ανιχνεύει ότι η τάση διαύλου DC έχει φτάσει στο διαμορφωμένο επίπεδο λειτουργίας της.
- Εναλλαγή IGBT:Το κύκλωμα μεταγωγής οδηγεί και παρέχει μια διαδρομή προς την αντίσταση πέδησης.
- Διαρροή ενέργειας:Η αντίσταση πέδησης μετατρέπει την περίσσεια ηλεκτρική ενέργεια σε θερμότητα.
- Απενεργοποίηση:Όταν η τάση διαύλου DC πέσει κάτω από το κατώφλι απελευθέρωσης, ο κόφτης σβήνει.
Αυτός ο κύκλος μεταγωγής μπορεί να επαναληφθεί γρήγορα κατά το φρενάρισμα. Το αποτέλεσμα είναι η ελεγχόμενη απαγωγή της αναγεννητικής ενέργειας χωρίς να απαιτείται ξεχωριστός εξωτερικός ελεγκτής για βασική παρακολούθηση τάσης.
Για εφαρμογές με συχνό φρενάρισμα ή υψηλή αναγεννητική ενέργεια, ένας εξωτερικός κόφτης πέδησης μπορεί να είναι ιδιαίτερα χρήσιμος όταν η εσωτερική ικανότητα πέδησης ενός VFD είναι ανεπαρκής.
Ποιες τεχνικές παράμετροι έχουν σημασία;
Η επιλογή ενός κόφτη πέδησης με βάση μόνο την ισχύ του κινητήρα μπορεί να οδηγήσει σε ακατάλληλο σύστημα πέδησης. Θα πρέπει να αξιολογηθούν οι πραγματικές συνθήκες αναγέννησης, η τάση διαύλου συνεχούς ρεύματος, η συχνότητα πέδησης, τα χαρακτηριστικά της αντίστασης και ο κύκλος λειτουργίας.
| Παράμετρος | Αναφορά σειράς Dufew CBU | Μηχανική Σημασία |
|---|---|---|
| Τάση συστήματος | 220 VAC / 380 VAC / 690 VAC | Καθορίζει την ισχύουσα κατηγορία τάσης μετάδοσης κίνησης και διαύλου DC |
| Τάση πέδησης 220 V | DC340 / 360 / 380 / 400 / 420V ±10V | Παρέχει επιλέξιμα κατώφλια πέδησης για συμβατά συστήματα |
| Τάση πέδησης 380V | DC630 / 660 / 690 / 730 / 760V ±10V | Ταιριάζει σε διαφορετικές διαμορφώσεις μονάδων δίσκου κατηγορίας 380V |
| Τάση πέδησης 690V | DC1140V ±10V | Σχεδιασμένο για συμβατά συστήματα μετάδοσης κίνησης 690V |
| Μέθοδος Ελέγχου | Αυτόματη παρακολούθηση τάσης διαύλου DC | Επιτρέπει στον κόφτη να ανταποκρίνεται αυτόματα σε συνθήκες αναγέννησης |
| Παράλληλη απόκριση | ≤1ms | Υποστηρίζει συντονισμένη εναλλαγή σε παράλληλες διαμορφώσεις |
| Θερμοκρασία εκκίνησης ανεμιστήρα | Περίπου 45°C | Βοηθά στη διαχείριση της θερμότητας κατά τη διάρκεια υψηλότερων φορτίων πέδησης |
| Προστασία από υπερθερμοκρασία | Περίπου 85°C | Παρέχει θερμική προστασία για το κύκλωμα πέδησης |
| Βαθμολογία προστασίας | IP20 ή υψηλότερο | Υποδεικνύει το επίπεδο προστασίας του περιβλήματος της ισχύουσας διαμόρφωσης |
| Εφαρμοστέο πρότυπο | GB/T 12668 | Υποστηρίζει την τεχνική συμμόρφωση για τον ισχύοντα εξοπλισμό που σχετίζεται με τη μονάδα δίσκου |
Η τελική τάση, το μοντέλο, η ηλεκτρική διαμόρφωση και η ικανότητα πέδησης πρέπει πάντα να επιβεβαιώνονται σε σχέση με τις συγκεκριμένες απαιτήσεις VFD και εφαρμογής.
Πώς πρέπει να επιλέξετε έναν ελικόπτερο πέδησης;
Η επαγγελματική επιλογή ξεκινά με τις συνθήκες πέδησης αντί να ταιριάζει απλώς με τον κόφτη με την ονομαστική ισχύ του κινητήρα. Ένα σύστημα που σταματάει πολύ συχνά έναν μικρό κινητήρα μπορεί να δημιουργήσει πιο απαιτητικές θερμικές συνθήκες από έναν μεγαλύτερο κινητήρα που φρενάρει μόνο περιστασιακά.
Οι βασικοί παράγοντες επιλογής περιλαμβάνουν:
- Τάση συστήματος κίνησης:Βεβαιωθείτε ότι η κατηγορία τάσης του ελικόπτερου αντιστοιχεί στο σύστημα VFD.
- Ισχύς κινητήρα:Χρησιμοποιήστε τη βαθμολογία κινητήρα ως αναφορά για το συνολικό μέγεθος του συστήματος.
- Αδράνεια φορτίου:Τα φορτία υψηλής αδράνειας παράγουν γενικά περισσότερη αναγεννητική ενέργεια κατά την ταχεία επιβράδυνση.
- Χρόνος επιβράδυνσης:Οι μικρότεροι χρόνοι ακινητοποίησης μπορούν να αυξήσουν τη στιγμιαία ισχύ πέδησης.
- Συχνότητα πέδησης:Οι επαναλαμβανόμενοι κύκλοι πέδησης αυξάνουν τη θερμική καταπόνηση.
- Αντίσταση πέδησης:Η τιμή αντίστασης, η ονομαστική ισχύς και ο κύκλος λειτουργίας πρέπει να είναι συμβατά με τον κόφτη.
- Θερμοκρασία περιβάλλοντος:Οι υψηλότερες θερμοκρασίες περιβάλλοντος μπορούν να μειώσουν τη διαθέσιμη θερμική ικανότητα.
- Αερισμός ντουλαπιού:Η επαρκής ροή αέρα και η απόσταση εγκατάστασης είναι απαραίτητα για την απαγωγή θερμότητας.
- Παράλληλη λειτουργία:Μπορούν να ληφθούν υπόψη πολλαπλοί κοπτήρες όταν η απαίτηση πέδησης υπερβαίνει τη χωρητικότητα μιας μονάδας.
Για τη μηχανική αξιολόγηση, χρήσιμες πληροφορίες περιλαμβάνουν το μοντέλο VFD, την ονομασία κινητήρα, τον τύπο φορτίου, τον απαιτούμενο χρόνο επιβράδυνσης, τη συχνότητα πέδησης, τις υπάρχουσες προδιαγραφές αντίστασης και τον αναμενόμενο κύκλο λειτουργίας.
Πού χρησιμοποιούνται τα Braking Choppers;
Οι ελικοφόρες πέδησης εφαρμόζονται ευρέως σε βιομηχανικά συστήματα μετάδοσης κίνησης όπου η γρήγορη επιβράδυνση, η υψηλή αδράνεια ή τα φορτία γενικής επισκευής μπορούν να επιστρέψουν σημαντική ενέργεια στο δίαυλο DC.
| Εφαρμογή | Τυπική απαίτηση πέδησης |
|---|---|
| Ανελκυστήρες | Ελέγχει την αναγεννητική ενέργεια κατά τη διαδρομή προς τα κάτω και τη γρήγορη επιβράδυνση |
| Εξοπλισμός Ανύψωσης | Χειρίζεται την αναγεννητική ενέργεια που παράγεται ενώ μειώνει τα φορτία |
| Γερανοί | Υποστηρίζει δυναμική πέδηση ανυψωτικών φορτίων και φορτίων υψηλής αδράνειας |
| Φυγόκεντροι | Διαχειρίζεται την ενέργεια που παράγεται κατά τη γρήγορη διακοπή |
| Μεταφορείς | Ελέγχει την τάση του διαύλου DC όταν τα κινούμενα φορτία παράγουν αναγεννητική ενέργεια |
| Μηχανήματα Κλωστοϋφαντουργίας | Υποστηρίζει συχνούς κύκλους επιτάχυνσης και επιβράδυνσης |
| Μηχανήματα χαρτιού | Βοηθά στη διαχείριση των απαιτήσεων δυναμικής πέδησης στη συνεχή παραγωγή |
| Εργαλειομηχανές | Υποστηρίζει γρήγορη διακοπή και ελεγχόμενη επιβράδυνση |
| Βιομηχανικά Πλυντήρια | Χειρίζεται επαναλαμβανόμενους κύκλους πέδησης |
Ελικόπτερο φρεναρίσματος εναντίον Braking Resistor
Μια κοινή παρανόηση είναι ότι ο κόφτης πέδησης και η αντίσταση πέδησης εκτελούν την ίδια λειτουργία. Στην πραγματικότητα, αποτελούν συμπληρωματικά στοιχεία ενός δυναμικού συστήματος πέδησης.
| Συστατικό | Κύρια Λειτουργία |
|---|---|
| Λεωφορείο DC | Παρέχει την ηλεκτρική σύνδεση μεταξύ του VFD και του κυκλώματος πέδησης |
| Ελικόπτερο φρεναρίσματος | Ελέγχει πότε μεταφέρεται αναγεννητική ενέργεια από το δίαυλο DC |
| Αντίσταση πέδησης | Μετατρέπει τη μεταφερόμενη ηλεκτρική ενέργεια σε θερμότητα |
Ο κόφτης επομένως λειτουργεί ως ελεγκτής μεταγωγής, ενώ ο αντιστάτης ενεργεί ως στοιχείο απαγωγής ενέργειας. Και τα δύο εξαρτήματα πρέπει να ταιριάζουν σωστά με το σύστημα κίνησης και τον κύκλο λειτουργίας πέδησης.
Ποιες λειτουργίες προστασίας είναι σημαντικές;
Επειδή τα κυκλώματα πέδησης μπορούν να χειριστούν σημαντική ηλεκτρική και θερμική ενέργεια, οι λειτουργίες προστασίας είναι σημαντικές για αξιόπιστη βιομηχανική λειτουργία. Ανάλογα με την επιλεγμένη διαμόρφωση, η σειρά Dufew CBU μπορεί να ενσωματώσει πολλές λειτουργίες προστασίας.
- Προστασία από υπέρταση διαύλου DC
- Προστασία από βραχυκύκλωμα κυκλώματος πέδησης
- Προστασία από υπερθερμοκρασία
- Προστασία σφαλμάτων ανεμιστήρα ψύξης
- Έξοδος ρελέ σφάλματος
Το ρελέ σφάλματος μπορεί να παρέχει ένα σήμα σε ένα εξωτερικό σύστημα ελέγχου όταν παρουσιαστεί μια καθορισμένη συνθήκη σφάλματος. Αυτό μπορεί να βοηθήσει στην ενσωμάτωση του κυκλώματος πέδησης σε μια ευρύτερη στρατηγική βιομηχανικού αυτοματισμού και προστασίας.
Θέματα εγκατάστασης και θέσης σε λειτουργία
Η σωστή εγκατάσταση είναι απαραίτητη τόσο για την ηλεκτρική ασφάλεια όσο και για την απόδοση πέδησης. Πριν θέσουν σε λειτουργία έναν ελικόπτερο πέδησης, οι μηχανικοί θα πρέπει να επαληθεύουν το πλήρες κύκλωμα πέδησης αντί να ελέγχουν τον κόφτη μεμονωμένα.
- Επιβεβαιώστε ότι η κατηγορία τάσης του κόφτη ταιριάζει με το σύστημα μετάδοσης κίνησης.
- Επαληθεύστε την πολικότητα του διαύλου DC πριν από τη σύνδεση.
- Ελέγξτε την αντίσταση και την ισχύ της αντίστασης πέδησης.
- Βεβαιωθείτε ότι όλοι οι ακροδέκτες είναι σωστά συνδεδεμένοι και σφιγμένοι καλά.
- Παρέχετε επαρκή αερισμό και χώρο εγκατάστασης.
- Διαχωρίστε την καλωδίωση τροφοδοσίας από την ευαίσθητη καλωδίωση ελέγχου και σήματος όπου χρειάζεται.
- Συνδέστε το κύκλωμα του ρελέ σφάλματος όταν απαιτείται από την αρχιτεκτονική ελέγχου.
- Πραγματοποιήστε ηλεκτρικούς ελέγχους πριν θέσετε το σύστημα σε ρεύμα.
Η εξαναγκασμένη ψύξη με αέρα μπορεί να είναι σημαντική για εφαρμογές που περιλαμβάνουν υψηλή συχνότητα πέδησης ή σημαντική ισχύ πέδησης. Η πραγματική θερμική απόδοση εξαρτάται από την ισχύ πέδησης, τον κύκλο λειτουργίας, τη θερμοκρασία περιβάλλοντος, τον αερισμό του θαλάμου, την απόσταση εγκατάστασης και τη συχνότητα λειτουργίας.
Η εγκατάσταση και η θέση σε λειτουργία θα πρέπει να ολοκληρώνονται από εξειδικευμένο ηλεκτρολογικό προσωπικό σύμφωνα με την ισχύουσα τεκμηρίωση του προϊόντος και τις ηλεκτρικές απαιτήσεις.
Θέματα κατασκευής και ποιότητας
Για βιομηχανικούς πελάτες που αγοράζουν ελικόπτερο πέδησης από κατασκευαστή ή προμηθευτή από την Κίνα, η απόδοση του προϊόντος θα πρέπει να αξιολογείται μαζί με την ικανότητα κατασκευής, τις διαδικασίες δοκιμών, την τεκμηρίωση και την τεχνική υποστήριξη.
Η Dufew Electric κατασκευάζει εξαρτήματα ηλεκτρονικών ισχύος για εφαρμογές βιομηχανικής μετάδοσης κίνησης και ελέγχου ισχύος, συμπεριλαμβανομένων κοπτών πέδησης, αντιστάσεων πέδησης, μονάδες πέδησης, αντιδραστήρες, φίλτρα, μετασχηματιστές και βιομηχανικές αντιστάσεις.
Ανάλογα με τη διαμόρφωση του προϊόντος, ο ποιοτικός έλεγχος μπορεί να περιλαμβάνει:
- Έλεγχος εισερχόμενου υλικού
- Έλεγχος ηλεκτρικής σύνδεσης
- Δοκιμή αντίστασης μόνωσης
- Δοκιμή διηλεκτρικής αντοχής
- Επαλήθευση λειτουργίας μεταγωγής
- Επαλήθευση λειτουργίας προστασίας
- Έλεγχος ανεμιστήρα ψύξης
- Επιθεώρηση τερματικών και διαστάσεων
- Επιθεώρηση τελικού προϊόντος και συσκευασία
Η σειρά CBU κατασκευάζεται σύμφωνα με τις ισχύουσες απαιτήσεις του GB/T 12668, ενώ η Dufew Electric διατηρεί σχετικές πιστοποιήσεις ISO και CE στο πλαίσιο του συστήματος ποιότητας και συμμόρφωσης προϊόντων. Συγκεκριμένα έγγραφα πιστοποίησης και τεχνικά αρχεία θα πρέπει να επιβεβαιώνονται σύμφωνα με το επιλεγμένο μοντέλο και τις απαιτήσεις του έργου.
Συχνές ερωτήσεις σχετικά με τα Braking Choppers
1. Ποιος είναι ο πρωταρχικός σκοπός ενός ελικόπτερου πέδησης;
Ένας κόφτης πέδησης ελέγχει την αναγεννητική ενέργεια που επιστρέφεται στο δίαυλο DC του VFD κατά την επιβράδυνση του κινητήρα ή τη λειτουργία γενικής επισκευής. Μετατρέπει την περίσσεια ενέργειας σε μια αντίσταση πέδησης για να αποτρέψει την υπερβολική τάση διαύλου DC.
2. Ο κόφτης πέδησης αντικαθιστά μια αντίσταση πέδησης;
Όχι. Τα δύο εξαρτήματα εκτελούν διαφορετικές λειτουργίες. Ο κόφτης πέδησης ελέγχει τη διαδρομή μεταγωγής, ενώ η αντίσταση πέδησης μετατρέπει την αναγεννητική ηλεκτρική ενέργεια σε θερμότητα. Συνήθως έχουν σχεδιαστεί για να λειτουργούν μαζί.
3. Μπορεί ένας κόφτης πέδησης να υποστηρίξει μια εφαρμογή πέδησης υψηλής ισχύος;
Εξαρτάται από την απαιτούμενη ισχύ πέδησης, τον κύκλο λειτουργίας, την τάση διαύλου DC, τη διαμόρφωση της αντίστασης και το επιλεγμένο μοντέλο. Όπου μια μεμονωμένη μονάδα είναι ανεπαρκής, πολλαπλοί συμβατοί κοπτήρες μπορούν να συνδεθούν παράλληλα σύμφωνα με τη σχεδίαση του συστήματος.
4. Ποια συστήματα τάσης μπορεί να υποστηρίξει η σειρά Dufew CBU;
Η σειρά CBU είναι διαθέσιμη για συστήματα μετάδοσης κίνησης 220V, 380V και 690V. Το κατάλληλο μοντέλο και η κατάλληλη τάση πέδησης πρέπει να επιλέγονται σύμφωνα με τα χαρακτηριστικά του διαύλου DC του VFD και την εφαρμογή.
5. Ποιες πληροφορίες πρέπει να παρέχονται όταν ζητάτε έναν ελικόπτερο πέδησης;
Για ακριβή τεχνική επιλογή, παρέχετε το μοντέλο μετάδοσης κίνησης, την τάση συστήματος, την ισχύ κινητήρα, τον τύπο φορτίου, τον χρόνο επιβράδυνσης, τη συχνότητα πέδησης, την απαιτούμενη ισχύ πέδησης, τις προδιαγραφές αντίστασης πέδησης, τον κύκλο λειτουργίας, τις συνθήκες περιβάλλοντος και τις απαιτήσεις εγκατάστασης όποτε είναι διαθέσιμες.
Σύναψη
Ένα σωστά επιλεγμένοΕλικόπτερο φρεναρίσματοςμπορεί να διαδραματίσει σημαντικό ρόλο στον έλεγχο της αναγεννητικής ενέργειας και στη διατήρηση σταθερής τάσης διαύλου DC σε απαιτητικές εφαρμογές VFD. Από ανελκυστήρες και γερανούς έως φυγοκεντρητές, μεταφορείς, υφασμάτινο εξοπλισμό και εργαλειομηχανές, ο σωστός συνδυασμός κοπτήρα, αντίστασης πέδησης, συστήματος ψύξης και λειτουργιών προστασίας μπορεί να βελτιώσει τη δυναμική αξιοπιστία πέδησης. Εάν αξιολογείτε έναν κόφτη πέδησης για ένα νέο σύστημα μετάδοσης κίνησης ή χρειάζεστε βοήθεια για την αντιστοίχιση τάσης, ισχύος πέδησης, προδιαγραφών αντίστασης και κύκλου λειτουργίας,επικοινωνήστε μαζί μαςγια να συζητήσετε τις απαιτήσεις της εφαρμογής σας με την Dufew Electric και να προσδιορίσετε την κατάλληλη διαμόρφωση.
