Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.

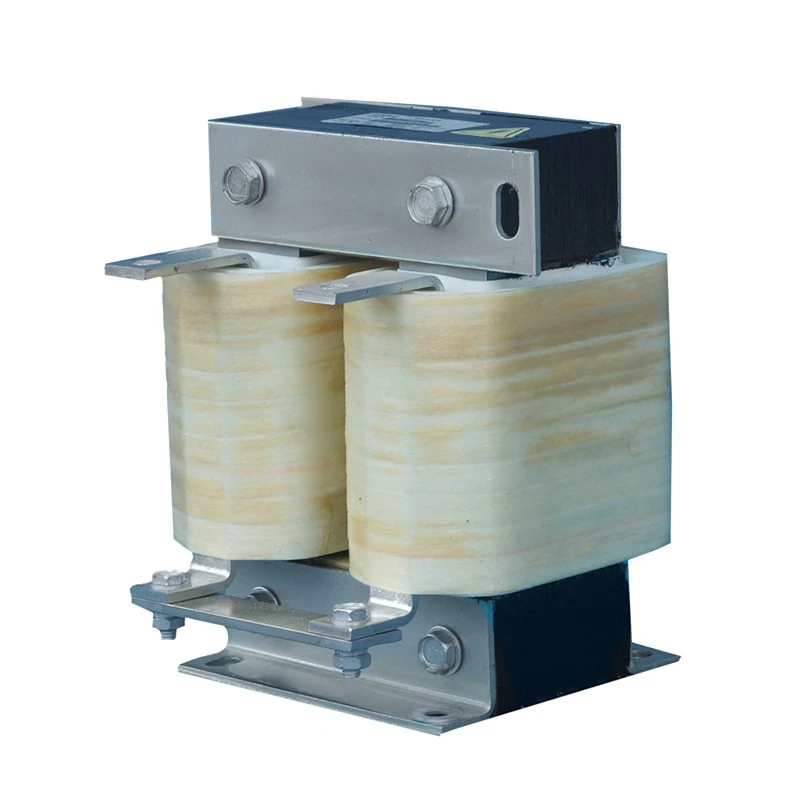

Ο αντιδραστήρας ζεύξης VFD DC συνδέεται σε σειρά στο ενδιάμεσο κύκλωμα διαύλου DC μεταξύ της γέφυρας ανορθωτή και της βαθμίδας μετατροπέα ενός συστήματος VFD.
Κατά τη μετατροπή εναλλασσόμενου ρεύματος σε συνεχές ρεύμα, η λειτουργία του ανορθωτή και η μεταβολή του φορτίου μπορεί να εισαγάγουν κυματισμό ρεύματος και ηλεκτρική διακύμανση στο δίαυλο DC. Ο αντιδραστήρας χρησιμοποιεί επαγωγικά χαρακτηριστικά αποθήκευσης ενέργειας για να εξομαλύνει τις αλλαγές ρεύματος, να διατηρεί συνεχή ροή ρεύματος συνεχούς ρεύματος και να βελτιώνει τη σταθερότητα της τροφοδοσίας του μετατροπέα.
Σε αντίθεση με τους τυπικούς αντιδραστήρες AC, οι αντιδραστήρες DC Link έχουν σχεδιαστεί για να λειτουργούν υπό συνθήκες συνεχούς ρεύματος συνεχούς ρεύματος. Το Dufew υιοθετεί μια τμηματοποιημένη μαγνητική δομή με διάκενο αέρα ανθεκτική σε DC για να διατηρεί σταθερή την επαγωγή και να μειώνει τον κίνδυνο μαγνητικού κορεσμού.
Ο αντιδραστήρας διαθέτει:
- Πυρήνας ψυχρής έλασης χαμηλών απωλειών από χάλυβα πυριτίου για μειωμένη μαγνητική απώλεια
- Τμηματοποιημένη δομή διάκενου αέρα για σταθερή λειτουργία DC
- Σύστημα μόνωσης κατηγορίας F για αξιοπιστία σε υψηλές θερμοκρασίες
- Διαδικασία εμποτισμού υπό κενό για μηχανική αντοχή και αντοχή στην υγρασία
- Επιλογές περιέλιξης από χαλκό ή αλουμίνιο για διαφορετικές απαιτήσεις ρεύματος
Αυτά τα χαρακτηριστικά σχεδιασμού καθιστούν τους αντιδραστήρες Dufew DC Link κατάλληλους για συστήματα VFD που απαιτούν σταθερή απόδοση διαύλου DC, μεγάλη διάρκεια ζωής και αξιόπιστη λειτουργία.
Η βαθμίδα ανορθωτή δημιουργεί φυσικά στοιχεία κυματισμού στο ρεύμα συνεχούς ρεύματος. Ένας αντιδραστήρας DC Link εξομαλύνει την κυματομορφή ρεύματος, μειώνει το ρεύμα κυματισμού και βοηθά στη διατήρηση της συνεχούς αγωγιμότητας του ρεύματος, παρέχοντας μια πιο σταθερή είσοδο στον μετατροπέα. Αυτό μειώνει τις διακυμάνσεις στο τροφοδοτικό DC και υποστηρίζει τη συνεπή λειτουργία του κινητήρα.
Το υπερβολικό ρεύμα κυματισμού μπορεί να αυξήσει τη θέρμανση του πυκνωτή και να επιταχύνει τη γήρανση των εξαρτημάτων. Μειώνοντας την καταπόνηση φόρτισης και το θερμικό φορτίο στα εξαρτήματα του διαύλου DC, ο αντιδραστήρας μπορεί να συμβάλει στην παράταση της διάρκειας ζωής του πυκνωτή, στη βελτίωση της συνολικής αξιοπιστίας του εξαρτήματος και στη μείωση των απαιτήσεων συντήρησης.
Ο βιομηχανικός εξοπλισμός λειτουργεί συχνά υπό συχνές αλλαγές επιτάχυνσης, πέδησης και φορτίου. Ο αντιδραστήρας βοηθά στη διατήρηση της σταθερής λειτουργίας του μετατροπέα και στη μείωση των ηλεκτρικών επιπτώσεων της ταχείας μεταβολής του φορτίου, ενώ υποστηρίζει την αξιόπιστη λειτουργία συσκευών ημιαγωγών ισχύος.
Βελτιώνοντας τα χαρακτηριστικά του διαύλου DC και μειώνοντας την παραμόρφωση του ρεύματος, ο αντιδραστήρας συμβάλλει στη βελτιστοποίηση της χρήσης ισχύος και στον περιορισμό της επίδρασης των αρμονικών. Αυτό το καθιστά κατάλληλο για βιομηχανικά συστήματα μετάδοσης κίνησης υψηλής ισχύος όπου απαιτείται σταθερή ηλεκτρική απόδοση.
Το συνεχές ρεύμα συνεχούς ρεύματος μπορεί να προκαλέσει μαγνητική προκατάληψη και να αυξήσει τον κίνδυνο κορεσμού του πυρήνα σε συμβατικούς σχεδιασμούς αντιδραστήρων. Η τεχνολογία τμηματικού διακένου αέρα της Dufew παρέχει πιο σταθερή επαγωγή και βελτιωμένη μαγνητική γραμμικότητα, συμβάλλοντας στη μείωση του κινδύνου κορεσμού και στη διατήρηση της αξιόπιστης λειτουργίας υπό συνεχείς συνθήκες συνεχούς ρεύματος.
Η δομή περιέλιξης έχει σχεδιαστεί για λειτουργία DC υψηλού ρεύματος και μπορεί να χρησιμοποιεί αγωγούς χαλκού ή αλουμινίου σύμφωνα με τις απαιτήσεις της εφαρμογής. Η χαμηλή απώλεια αντίστασης και η ελεγχόμενη αύξηση της θερμοκρασίας συμβάλλουν στη σταθερή μακροπρόθεσμη απόδοση. Για μοντέλα υψηλού ρεύματος, οι δομές περιέλιξης με φύλλο αλουμινίου μπορούν επίσης να χρησιμοποιηθούν για τη βελτίωση της απαγωγής θερμότητας, διατηρώντας παράλληλα ένα συμπαγές σχέδιο εγκατάστασης.
Η διαδικασία εμποτισμού υπό κενό ενισχύει το σύστημα μόνωσης και βελτιώνει τη μηχανική σταθερότητα, την αντοχή στην υγρασία και την αντοχή στους κραδασμούς. Αυτή η επεξεργασία βοηθά στη διατήρηση της αξιόπιστης ηλεκτρικής και μηχανικής απόδοσης κατά τη μακροχρόνια βιομηχανική λειτουργία.
Οι λύσεις Dufew DC Link Reactor χρησιμοποιούνται ευρέως σε συστήματα βιομηχανικής μετατροπής ισχύος και κίνησης κινητήρα.
| Εφαρμογή | Κύρια Απαίτηση |
|---|---|
| Συστήματα κίνησης μεταβλητής συχνότητας | Μειώστε τον κυματισμό DC και βελτιώστε την αξιοπιστία της μονάδας |
| Συστήματα σερβοκίνησης | Βελτιώστε τη σταθερότητα του διαύλου DC κατά τη δυναμική λειτουργία |
| Ανελκυστήρες | Υποστηρίξτε συχνούς κύκλους επιτάχυνσης και φρεναρίσματος |
| Λιμενικοί γερανοί και εξοπλισμός ανύψωσης | Βελτιώστε την αξιοπιστία σε συνθήκες μεγάλου φορτίου |
| Ελαστήρια | Μειώστε την ηλεκτρική καταπόνηση κατά τη συνεχή λειτουργία |
| Μηχανές χύτευσης με έγχυση | Βελτιώστε τη σταθερότητα του κινητήρα |
| Μηχανές σχεδίασης συρμάτων | Διατηρήστε ομαλή μετάδοση ισχύος |
| μηχανήματα κλωστοϋφαντουργίας | Υποστήριξη σταθερής μακροχρόνιας λειτουργίας |
| Συστήματα δοκιμών | Βελτιώστε την ηλεκτρική συνοχή |
Συνιστάται ένας αντιδραστήρας σύνδεσης DC όταν το σύστημα VFD αντιμετωπίζει:
| Κατάσταση Συστήματος | Προτεινόμενος σκοπός |
|---|---|
| Συχνή διακύμανση του ρεύματος DC | Μειώστε το ρεύμα κυματισμού |
| VFD πηγής τάσης με φιλτράρισμα πυκνωτή | Προστατέψτε τους πυκνωτές διαύλου DC |
| Τροφοδοσία μετασχηματιστή μεγάλης χωρητικότητας | Βελτιώστε τη σταθερότητα ισχύος |
| Τριφασική ανισορροπία τάσης | Μειώστε την ηλεκτρική καταπόνηση |
| Συχνή επιτάχυνση και επιβράδυνση | Βελτιώστε την αξιοπιστία του μετατροπέα |
| Υψηλές απαιτήσεις ποιότητας ισχύος | Μειώστε την αρμονική επίδραση |
Παράδειγμα: CDL-600-0600-EIDA
| Κώδικας | Περιγραφή |
|---|---|
| CDL | Σειρά DC Link Reactor |
| 600 | Επίπεδο τάσης (600 = 690 VDC) |
| 0600 | Ονομαστικό ρεύμα (0600 = 600A, 2500 = 2500A) |
| EI | Δομή πυρήνα (EI = Τριφασικός Πυρήνας, UI = Μονοφασικός Πυρήνας) |
| D | Δομή εγκατάστασης (D = Κάθετη εγκατάσταση, W = Οριζόντια εγκατάσταση) |
| A | Υλικό περιέλιξης (A = Αλουμίνιο, C = Χαλκός) |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Τύπος προϊόντος | VFD DC Link Reactor |
| Θέση Εγκατάστασης | Κύκλωμα διαύλου DC μεταξύ ανορθωτή και μετατροπέα |
| Ονομαστική τάση | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Συχνότητα λειτουργίας | 50Hz / 60Hz / Προσαρμοσμένη έως 500Hz |
| Ονομαστικό ρεύμα | 5Α - 3800Α |
| Πτώση τάσης | 0,5% / 1% / 2% / 4% |
| Δυνατότητα υπερφόρτωσης | 1,5 φορές ονομαστικό ρεύμα για 60 δευτερόλεπτα, διάστημα 1 ώρα |
| Διηλεκτρική αντοχή | 3000VAC / 50Hz / 5mA / 1min |
| Αντίσταση μόνωσης | ≥100MΩ στα 1000VDC |
| Βαθμός προστασίας | IP00 / IP20 |
| Κατηγορία μόνωσης | Κατηγορία F (155℃) |
| Βαθμός επιβραδυντικού φλόγας | UL94V-2 |
| Επίπεδο θορύβου | ≤65dB (δοκιμασμένο σε οριζόντια απόσταση 1 μέτρου) |
| Διάρκεια ζωής | ≥15 ετών |
| Ισχύοντα Πρότυπα | IEC289:1987 / GB10229-88 / JB9644-1999 |
Η Dufew Electric ειδικεύεται σε εξατομικευμένα εξαρτήματα ηλεκτρονικών ισχύος, συμπεριλαμβανομένων των αντιδραστήρων DC Link, των αντιδραστήρων AC, των αντιστάσεων πέδησης, των μετασχηματιστών και σχετικών ηλεκτρικών λύσεων.
Με επαγγελματική ικανότητα μηχανικής και ελεγχόμενες διαδικασίες παραγωγής, η Dufew παρέχει αξιόπιστες λύσεις αντιδραστήρων για συστήματα VFD, βιομηχανικούς αυτοματισμούς και εφαρμογές μετατροπής ισχύος.
Η παραγωγή Dufew περιλαμβάνει:
- Επεξεργασία πυρήνα από χάλυβα πυριτίου ακριβείας
- Κατασκευή τμηματοποιημένης μαγνητικής δομής διάκενου αέρα
- Παραγωγή περιελίξεων χαλκού και αλουμινίου
- Θεραπεία εμποτισμού υπό κενό
- Διαδικασία σκλήρυνσης σε υψηλή θερμοκρασία
- Δοκιμή ηλεκτρικής απόδοσης
Κάθε αντιδραστήρας υποβάλλεται σε αυστηρές διαδικασίες επιθεώρησης, συμπεριλαμβανομένων:
| Στοιχείο επιθεώρησης | Σκοπός |
|---|---|
| Δοκιμή αντίστασης μόνωσης | Επαληθεύστε την αξιοπιστία της μόνωσης |
| Δοκιμή διηλεκτρικής αντοχής | Επιβεβαιώστε την απόδοση ηλεκτρικής ασφάλειας |
| Δοκιμή επαγωγής | Εξασφαλίστε τα απαιτούμενα χαρακτηριστικά του αντιδραστήρα |
| Δοκιμή αύξησης θερμοκρασίας | Επαληθεύστε τη θερμική απόδοση |
| Δοκιμή θορύβου | Ελέγξτε το επίπεδο θορύβου λειτουργίας |
| Έλεγχος εμφάνισης | Επιβεβαιώστε την ποιότητα κατασκευής |
Η Dufew παρέχει εξατομικευμένες λύσεις με βάση τις απαιτήσεις ονομαστικής τάσης, εύρους ρεύματος, επαγωγής, πτώσης τάσης, δομής εγκατάστασης, χώρου ντουλαπιών και υλικού περιέλιξης. Ο σχεδιασμός μπορεί να προσαρμοστεί σε διαφορετικές ηλεκτρικές και μηχανικές συνθήκες για να διασφαλιστεί η σωστή ενσωμάτωση με το σύστημα κίνησης του πελάτη.
Οι υπηρεσίες καλύπτουν την κατασκευή OEM, τον προσαρμοσμένο σχεδιασμό αντιδραστήρων, την τεχνική τεκμηρίωση και την τεχνική υποστήριξη εφαρμογών, βοηθώντας τους πελάτες να ανταποκριθούν σε συγκεκριμένες απαιτήσεις έργων από την επιλογή προϊόντος μέσω της ενοποίησης συστήματος.
Τα προϊόντα Dufew κατασκευάζονται σύμφωνα με αναγνωρισμένα βιομηχανικά πρότυπα και απαιτήσεις ποιότητας.
Τα ισχύοντα πρότυπα περιλαμβάνουν:
| Πρότυπο | Περιγραφή |
|---|---|
| ISO 9001 | Σύστημα Διαχείρισης Ποιότητας |
| IEC289:1987 | Πρότυπο αντιδραστήρα |
| GB10229-88 | Πρότυπο αντιδραστήρα (ισοδύναμο με το IEC289:1987) |
| JB9644-1999 | Αντιδραστήρας για ηλεκτρικούς κινητήρες ημιαγωγών |
| CE | Απαίτηση συμμόρφωσης προϊόντος |
Η Dufew παρέχει λύσεις συσκευασίας εξαγωγικών προτύπων για να εξασφαλίσει ασφαλή μεταφορά και αξιόπιστη απόδοση του προϊόντος.
- Προστασία ανθεκτική στην υγρασία
- Ανθεκτική σε κραδασμούς δομή στερέωσης
- Ενισχυμένες ξύλινες θήκες εξαγωγής για μεγάλους αντιδραστήρες
- Ετικέτες προϊόντων και τεχνικά έγγραφα
- Αρχεία επιθεώρησης πριν από την αποστολή
Κάθε μονάδα ελέγχεται πριν από την παράδοση για να διασφαλιστεί ότι οι ηλεκτρικές παράμετροι και οι μηχανικές απαιτήσεις πληρούν τις προδιαγραφές του πελάτη.
Το Dufew υποστηρίζει:
- Παραγωγή παρτίδας
- Έργα OEM
- Διεθνής αποστολή
- Προσαρμοσμένες απαιτήσεις συσκευασίας
| Διάσταση σύγκρισης | VFD DC Link Reactor | Τυπικός τριφασικός αντιδραστήρας AC |
|---|---|---|
| Θέση Εγκατάστασης | Εγκατεστημένο στο τμήμα διαύλου DC μεταξύ ανορθωτή και μετατροπέα | Εγκατεστημένο στην πλευρά εισόδου AC ή στην πλευρά εξόδου AC των συστημάτων VFD |
| Σχεδιασμός Μαγνητικού Πυρήνα | Τμηματοποιημένος πυρήνας διάκενου αέρα σχεδιασμένος για ρεύμα συνεχούς ρεύματος με εξαρτήματα κυματισμού AC | Συμβατικός μαγνητικός πυρήνας σχεδιασμένος για συμμετρική μαγνητική ροή AC |
| Κύρια Λειτουργία | Ομαλή κυματισμός ρεύματος συνεχούς ρεύματος, βελτίωση της σταθερότητας διαύλου DC, μείωση της πίεσης στα εξαρτήματα DC | Μειώστε τις αρμονικές AC, περιορίστε το ρεύμα υπέρτασης και βελτιώστε την ποιότητα κυματομορφής AC |
| Κατάσταση Λειτουργίας | Λειτουργεί υπό συνθήκες πόλωσης DC και απαιτεί σχεδιασμό ανθεκτικό στον κορεσμό | Λειτουργεί υπό εναλλασσόμενες μαγνητικές συνθήκες AC |
| Τυπική τιμή εφαρμογής | Προστατεύει τους πυκνωτές DC και βελτιώνει τη σταθερότητα λειτουργίας του μετατροπέα | Βελτιώνει την ποιότητα ισχύος από την πλευρά AC και την προστασία από την πλευρά του κινητήρα |
Ένας αντιδραστήρας σύνδεσης DC είναι εγκατεστημένος στο κύκλωμα διαύλου DC για την εξομάλυνση της διακύμανσης του ρεύματος και τη μείωση της τάσης κυματισμού στα εξαρτήματα DC. Ένας αντιδραστήρας AC είναι εγκατεστημένος στην πλευρά AC για τον έλεγχο των αρμονικών εισόδου ή της ηλεκτρικής τάσης εξόδου. Οι θέσεις τοποθέτησής τους και οι απαιτήσεις σχεδιασμού είναι διαφορετικές.
Συνιστάται για συστήματα VFD με μεγάλες ονομασίες ισχύος, σημαντικό κυματισμό ρεύματος συνεχούς ρεύματος, συχνές αλλαγές φορτίου ή εφαρμογές που απαιτούν βελτιωμένη σταθερότητα διαύλου DC.
Περιορίζοντας το ρεύμα κυματισμού και μειώνοντας τις διακυμάνσεις του ρεύματος φόρτισης, ο αντιδραστήρας μειώνει τη θερμική και ηλεκτρική καταπόνηση στους πυκνωτές συνεχούς ρεύματος, συμβάλλοντας στη βελτίωση της αξιοπιστίας και της διάρκειας ζωής τους.
Ναί. Το Dufew υποστηρίζει την προσαρμογή της ονομαστικής τάσης, της χωρητικότητας ρεύματος, της τιμής αυτεπαγωγής, της πτώσης τάσης, του υλικού περιέλιξης, των διαστάσεων και της διαμόρφωσης εγκατάστασης σύμφωνα με τις απαιτήσεις του έργου.
Η Dufew Electric παρέχει προσαρμοσμένες λύσεις DC Link Reactor για βιομηχανικά συστήματα VFD, εξοπλισμό μετατροπής ισχύος και εφαρμογές αυτοματισμού.
Με επαγγελματική ικανότητα μηχανικής, προηγμένες διαδικασίες παραγωγής και αυστηρό έλεγχο ποιότητας, η Dufew βοηθά τους πελάτες να βελτιώσουν τη σταθερότητα του διαύλου DC, να μειώσουν την ηλεκτρική καταπόνηση και να επιτύχουν αξιόπιστη μακροπρόθεσμη λειτουργία.
Επικοινωνήστε με την Dufew Electric για προσαρμοσμένο σχεδιασμό αντιδραστήρα, συνεργασία OEM και υποστήριξη έργου.
