Περίληψη άρθρου: A ελικόπτερο φρεναρίσματοςείναι ένα βασικό συστατικό σε συστήματα δυναμικής πέδησης για μεταβλητές συχνότητες (VFD), βοηθώντας στη διαχείριση της αναγεννητικής ενέργειας κατά την επιβράδυνση του κινητήρα και τη λειτουργία γενικής επισκευής.Dufew Electricπαρέχει ελικόπτες πέδησης της σειράς CBU σχεδιασμένους για συμβατά συστήματα κίνησης 220V, 380V και 690V. Με την παρακολούθηση της τάσης διαύλου DC και τη μετάβαση της περίσσειας ενέργειας σε μια εξωτερική αντίσταση πέδησης, αυτές οι συσκευές βοηθούν στον έλεγχο της αύξησης της τάσης και υποστηρίζουν αξιόπιστη απόδοση πέδησης. Αυτός ο οδηγός εξηγεί πώς λειτουργούν οι ελικοφόρες πέδησης, τις βασικές τεχνικές τους παραμέτρους, τα κριτήρια επιλογής, τις βιομηχανικές εφαρμογές και τα ζητήματα εγκατάστασης.
Ο κόφτης πέδησης είναι μια ηλεκτρονική συσκευή μεταγωγής που χρησιμοποιείται στο ενδιάμεσο κύκλωμα DC ενός οδηγού μεταβλητής συχνότητας για τη διαχείριση της περίσσειας αναγεννητικής ενέργειας. Λειτουργεί με μια αντίσταση πέδησης για να αποτρέψει την αύξηση της τάσης διαύλου DC πέρα από ένα αποδεκτό επίπεδο λειτουργίας κατά την επιβράδυνση του κινητήρα.
Κατά τη διάρκεια της κανονικής λειτουργίας, ένα VFD παρέχει ηλεκτρική ενέργεια σε έναν κινητήρα για να δημιουργήσει μηχανική κίνηση. Όταν ο κινητήρας επιβραδύνει ή οδηγεί ένα φορτίο γενικής επισκευής, μπορεί να λειτουργεί προσωρινά ως γεννήτρια. Η ηλεκτρική ενέργεια που προκύπτει ρέει πίσω στον δίαυλο συνεχούς ρεύματος, προκαλώντας πιθανώς σφάλμα υπέρτασης εάν η ενέργεια δεν μπορεί να απορροφηθεί επαρκώς.
Ο κόφτης πέδησης αντιμετωπίζει αυτό το πρόβλημα αλλάζοντας μια ηλεκτρική διαδρομή σε μια εξωτερική αντίσταση πέδησης όταν η τάση διαύλου DC φτάσει σε ένα προκαθορισμένο όριο. Η αντίσταση μετατρέπει τη μεταφερόμενη ηλεκτρική ενέργεια σε θερμότητα.

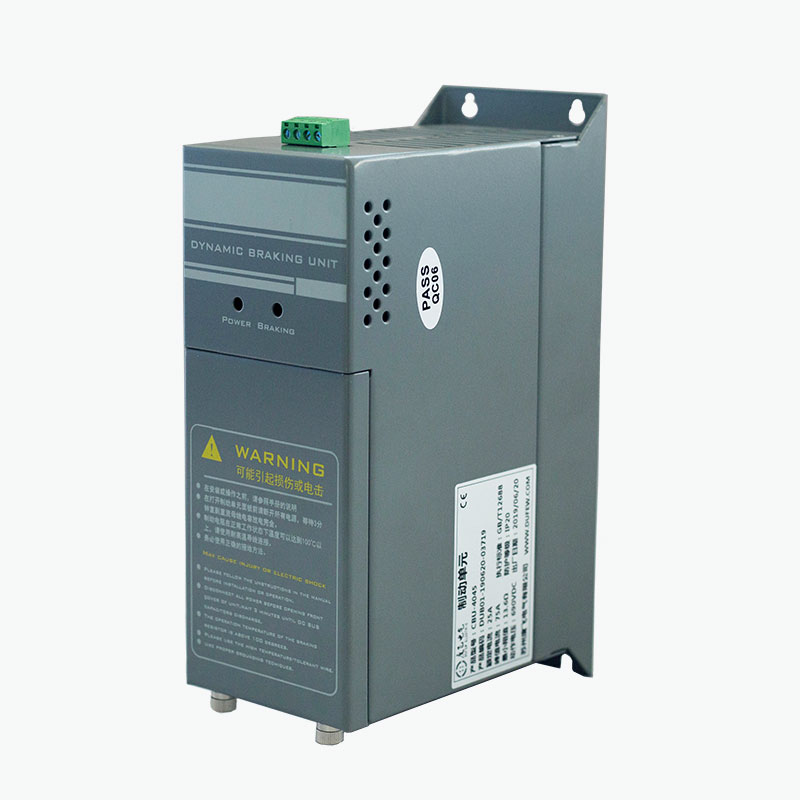

Η σειρά CBU της Dufew Electric είναι σχεδιασμένη για εξωτερικές εφαρμογές δυναμικής πέδησης σε συμβατά συστήματα μετάδοσης κίνησης. Η διαμόρφωσή του μπορεί να επιλεγεί σύμφωνα με την τάση του συστήματος, τις απαιτήσεις πέδησης, τα χαρακτηριστικά της αντίστασης και τις συνθήκες εγκατάστασης.
Η αρχή λειτουργίας βασίζεται στην παρακολούθηση τάσης διαύλου DC και στη γρήγορη ηλεκτρονική μεταγωγή. Στη σειρά CBU, ένα κύκλωμα μεταγωγής που βασίζεται σε IGBT αποκρίνεται αυτόματα όταν η τάση φτάσει στο διαμορφωμένο κατώφλι πέδησης.
Αυτή η διαδικασία επαναλαμβάνεται όπως απαιτείται κατά το φρενάρισμα. Βοηθά στον έλεγχο της τάσης διαύλου DC χωρίς να απαιτείται ξεχωριστός εξωτερικός ελεγκτής για βασική παρακολούθηση τάσης.
Για περισσότερες πληροφορίες σχετικά με τον σχετικό εξοπλισμό, εξερευνήστε τις λύσεις μονάδας πέδησης της Dufew Electric και τα προϊόντα βιομηχανικών ηλεκτρονικών ισχύος.
Ένας σωστά επιλεγμένος κόφτης πέδησης μπορεί να βελτιώσει την απόδοση ενός δυναμικού συστήματος πέδησης, ειδικά σε εφαρμογές που περιλαμβάνουν συχνές στάσεις, υψηλή αδράνεια ή φορτία γενικής επισκευής.
Η πραγματική απόδοση εξαρτάται από την κίνηση, την αδράνεια του κινητήρα, την αντίσταση πέδησης, την αναγεννητική ενέργεια, τη συχνότητα πέδησης, τον κύκλο λειτουργίας και το περιβάλλον εγκατάστασης. Επομένως, ένας ελικόπτερος θα πρέπει να επιλέγεται ως μέρος ενός πλήρους συστήματος πέδησης και όχι ως μεμονωμένο εξάρτημα.
Οι τεχνικές προδιαγραφές καθορίζουν εάν ένας κόφτης πέδησης είναι κατάλληλος για μια συγκεκριμένη εγκατάσταση VFD. Ο παρακάτω πίνακας συνοψίζει τις παραμέτρους αναφοράς που δημοσιεύθηκαν για τη σειρά CBU της Dufew Electric.
| Παράμετρος | Προδιαγραφές αναφοράς | Μηχανική Θεώρηση |
|---|---|---|
| Τάση συστήματος κίνησης | Κατηγορίες AC 220V, 380V και 690V | Πρέπει να ταιριάζει με τη συμβατή διαμόρφωση μονάδας δίσκου και διαύλου DC. |
| Τάση πέδησης κατηγορίας 220 V | DC 340/360/380/400/420V ±10V | Επιλέξιμα όρια για συμβατές διαμορφώσεις. |
| Τάση πέδησης κατηγορίας 380 V | DC 630/660/690/730/760V ±10V | Πρέπει να ταιριάζει με το επιλεγμένο μοντέλο μονάδας δίσκου και κοπτήρα. |
| Τάση πέδησης κατηγορίας 690V | DC 1140V ±10V | Απαιτεί επιβεβαίωση συμβατότητας συστήματος. |
| Μέθοδος ελέγχου | Αυτόματη παρακολούθηση τάσης διαύλου DC | Επιτρέπει την αυτόματη εναλλαγή κατά τη λειτουργία αναγέννησης. |
| Παράλληλη απάντηση | ≤1 ms | Αναφορά προδιαγραφών απόκρισης για συμβατές παράλληλες διαμορφώσεις. |
| Θερμοκρασία εκκίνησης ανεμιστήρα | Περίπου 45°C | Υποστηρίζει τη θερμική διαχείριση υπό τις ισχύουσες συνθήκες λειτουργίας. |
| Προστασία από υπερθερμοκρασία | Περίπου 85°C | Παρέχει ένα κατώφλι θερμικής προστασίας. |
| Αξιολόγηση προστασίας | IP20 ή υψηλότερο, ανάλογα με τη διαμόρφωση | Επαληθεύστε τη βαθμολογία του περιβλήματος του συγκεκριμένου μοντέλου. |
| Ισχύον πρότυπο | GB/T 12668 | Επιβεβαιώστε τις ισχύουσες απαιτήσεις και την τεκμηρίωση για το επιλεγμένο προϊόν. |
Σημείωση: Αυτές είναι προδιαγραφές αναφοράς, δεν αποτελούν εγγύηση ότι κάθε μοντέλο υποστηρίζει όλες τις ρυθμίσεις που αναφέρονται. Επιβεβαιώστε το τελικό μοντέλο, την τάση πέδησης, τις ηλεκτρικές ονομασίες και τις λειτουργίες προστασίας με την τεκμηρίωση του προϊόντος πριν από την παραγγελία ή την εγκατάσταση.
Η επιλογή ενός κόφτη πέδησης απαιτεί κάτι περισσότερο από την αντιστοίχιση της ονομαστικής του ονομαστικής ισχύος με την ισχύ του κινητήρα. Η αναγεννητική ενέργεια και η θερμική φόρτιση ποικίλλουν σημαντικά ανάλογα με τον οδηγούμενο εξοπλισμό και τον κύκλο λειτουργίας.
Προσδιορίστε την ονομαστική τάση εισόδου του VFD και τα χαρακτηριστικά διαύλου DC. Επιλέξτε μια συμβατή κατηγορία τάσης κόφτη και επαληθεύστε ότι το επιλεγμένο κατώφλι πέδησης ταιριάζει στο επιτρεπόμενο εύρος λειτουργίας της μονάδας.
Τα φορτία υψηλής αδράνειας μπορούν να παράγουν σημαντική αναγεννητική ενέργεια όταν επιβραδυνθούν. Οι μικρότεροι χρόνοι ακινητοποίησης ενδέχεται να αυξήσουν την απαιτούμενη στιγμιαία ισχύ πέδησης. Ιδιαίτερη προσοχή χρειάζονται εφαρμογές όπως φυγόκεντροι, ανυψωτικά μηχανήματα και μηχανήματα υψηλής ταχύτητας.
Η τιμή αντίστασης, η ονομαστική ισχύς, η παλμική ενεργειακή ικανότητα και ο κύκλος λειτουργίας της αντίστασης πρέπει να είναι συμβατά με το VFD και τον κόφτη. Μια ακατάλληλη αντίσταση μπορεί να προκαλέσει υπερβολικό ρεύμα, υπερθέρμανση ή ανεπαρκή απόδοση πέδησης.
Ένα μηχάνημα που σταματά κάθε λίγα δευτερόλεπτα έχει διαφορετικές θερμικές απαιτήσεις από ένα μηχάνημα που σταματά μόνο περιστασιακά. Το συχνό φρενάρισμα μπορεί να αυξήσει τη μέση θερμότητα που παράγεται από την αντίσταση και το κύκλωμα μεταγωγής.
Η θερμοκρασία περιβάλλοντος, ο αερισμός του περιβλήματος, η απόσταση τοποθέτησης και η ροή αέρα επηρεάζουν τη θερμική απόδοση. Ο επιλεγμένος εξοπλισμός πρέπει να εγκατασταθεί σύμφωνα με τις απαιτήσεις καλωδίωσης και αερισμού του κατασκευαστή.
Η παρακάτω λίστα ελέγχου μπορεί να βοηθήσει στην προετοιμασία μιας τεχνικής έρευνας:
Οι κοπτήρες πέδησης είναι χρήσιμοι σε συστήματα μετάδοσης κίνησης όπου ο κινητήρας επιστρέφει ενέργεια κατά την επιβράδυνση, το χαμήλωμα ή άλλες συνθήκες λειτουργίας με αναγέννηση. Οι τυπικές εφαρμογές περιλαμβάνουν:
Δεν απαιτείται κάθε εφαρμογή εξωτερικό ελικόπτερο φρεναρίσματος. Η απόφαση εξαρτάται από την ενσωματωμένη ικανότητα πέδησης του VFD, τον απαιτούμενο χρόνο ακινητοποίησης, τα χαρακτηριστικά φορτίου και τη συχνότητα της λειτουργίας ανάκτησης.
Αν και αυτά τα εξαρτήματα συνεργάζονται, εκτελούν διαφορετικές λειτουργίες. Η κατανόηση της διάκρισης βοηθά τους μηχανικούς να επιλέξουν ένα συμβατό σύστημα δυναμικής πέδησης.
| Συστατικό | Πρωτεύουσα Λειτουργία | Επιλογή Εστίαση |
|---|---|---|
| Ελικόπτης φρεναρίσματος | Αλλάζει το κύκλωμα πέδησης σύμφωνα με την τάση διαύλου DC. | Απαιτήσεις κατηγορίας τάσης, ικανότητας μεταγωγής, προστασίας και πέδησης. |
| Αντίσταση πέδησης | Μετατρέπει την αναγεννημένη ηλεκτρική ενέργεια σε θερμότητα. | Αντίσταση, ονομαστική ισχύς, χωρητικότητα παλμού-ενέργειας και κύκλος λειτουργίας. |
| Δίαυλος VFD DC | Παρέχει την ηλεκτρική σύνδεση στο κύκλωμα πέδησης. | Όρια τάσης, συμβατότητα ακροδεκτών και προδιαγραφές μονάδας δίσκου. |
Ένας ελικόπτερος φρεναρίσματος δεν μπορεί να διαχέει από μόνος του την αναγεννητική ενέργεια. Ελέγχει τη διαδρομή μεταγωγής, ενώ η αντίσταση απορροφά την ενέργεια. Και τα δύο πρέπει να είναι συμβατά με τον κινητήρα και τις προβλεπόμενες συνθήκες λειτουργίας.
Για εφαρμογές που απαιτούν μια ευρύτερη ηλεκτρική λύση, η Dufew Electric προσφέρει επίσης σχετικά εξαρτήματα ηλεκτρονικών ισχύος για βιομηχανικά συστήματα μετάδοσης κίνησης και ελέγχου ισχύος.
Η σωστή εγκατάσταση συμβάλλει στην υποστήριξη της ασφαλούς λειτουργίας, της αποτελεσματικής ψύξης και της σταθερής απόδοσης πέδησης. Πριν από τη θέση σε λειτουργία, εξειδικευμένο ηλεκτρικό προσωπικό θα πρέπει να επαληθεύσει τα ακόλουθα:
Κατά τη διάρκεια της τακτικής συντήρησης, επιθεωρήστε για χαλαρές συνδέσεις, συσσωρευμένη σκόνη, περιορισμένη ροή αέρα, σημάδια υπερθέρμανσης και μη φυσιολογική ζημιά στην αντίσταση. Οποιαδήποτε δοκιμή ή συντήρηση που περιλαμβάνει το δίαυλο DC πρέπει να ακολουθεί τις οδηγίες ασφαλείας του κατασκευαστή. Ο ηλεκτροκινητήρας θα πρέπει να είναι απομονωμένος από την πηγή τροφοδοσίας του και ο δίαυλος DC πρέπει να επαληθευτεί ως αποφορτισμένος πριν ξεκινήσει η εργασία.
Η εγκατάσταση και η συντήρηση πρέπει να συμμορφώνονται με τις ισχύουσες απαιτήσεις ηλεκτρικής ασφάλειας. Μην βασίζεστε στον κόφτη πέδησης ως υποκατάστατο του απαιτούμενου μηχανικού συστήματος πέδησης ή του συστήματος πέδησης με ονομαστική ασφάλεια.
Ο κύριος σκοπός του είναι να ελέγχει την αναγεννητική ενέργεια που επιστρέφεται στο δίαυλο συνεχούς ρεύματος ενός VFD κατά τη διάρκεια της λειτουργίας επιβράδυνσης ή γενικής επισκευής. Μετατρέπει την περίσσεια ενέργειας σε μια συμβατή αντίσταση πέδησης για να αποτρέψει την υπερβολική τάση διαύλου DC.
Όχι. Ο κόφτης ελέγχει πότε το κύκλωμα πέδησης άγει, ενώ η αντίσταση μετατρέπει την ηλεκτρική ενέργεια σε θερμότητα. Εκτελούν συμπληρωματικές λειτουργίες και πρέπει να αντιστοιχίζονται σωστά.
Όχι. Ορισμένοι ηλεκτροκινητήρες έχουν επαρκή ενσωματωμένη ικανότητα πέδησης για τα προβλεπόμενα φορτία τους. Ένας εξωτερικός κόφτης μπορεί να χρειαστεί όταν η αναγεννητική ενέργεια, η συχνότητα πέδησης ή η απαιτούμενη επιβράδυνση υπερβαίνουν τις δυνατότητες του εσωτερικού κυκλώματος.
Οι δημοσιευμένες πληροφορίες προϊόντος προσδιορίζουν διαμορφώσεις για συμβατά συστήματα κίνησης 220V, 380V και 690V. Το ακριβές μοντέλο και η τάση πέδησης πρέπει να επιβεβαιωθούν σύμφωνα με τις προδιαγραφές του διαύλου DC του ηλεκτροκινητήρα.
Οι συμβατές μονάδες μπορούν να συνδεθούν παράλληλα όταν μια μεμονωμένη μονάδα δεν μπορεί να ικανοποιήσει την απαιτούμενη ικανότητα πέδησης και ο σχεδιασμός του προϊόντος υποστηρίζει αυτή τη διάταξη. Η καλωδίωση, η διαμόρφωση της αντίστασης, ο συντονισμός μεταγωγής και οι θερμικές απαιτήσεις πρέπει να επαληθευτούν για το πλήρες σύστημα.
Η επιλογή εξαρτάται από τα όρια αντίστασης του κινητήρα, την ισχύ πέδησης, την ενέργεια ανά κύκλο πέδησης, τη συχνότητα λειτουργίας και τον κύκλο λειτουργίας. Η αντίσταση πρέπει επίσης να είναι συμβατή με τις ηλεκτρικές ονομασίες και τις συνθήκες εγκατάστασης του κόφτη.
Δώστε το μοντέλο VFD, την τάση συστήματος, την ισχύ του κινητήρα, τον τύπο φορτίου, τον χρόνο επιβράδυνσης, τη συχνότητα πέδησης, τις προδιαγραφές αντίστασης, τον κύκλο λειτουργίας και τις συνθήκες εγκατάστασης. Αυτές οι λεπτομέρειες βοηθούν τον προμηθευτή να αξιολογήσει το κατάλληλο μοντέλο και τη διαμόρφωση.
Ένας σωστά επιλεγμένος κόφτης πέδησης βοηθά στη διαχείριση της αναγεννητικής ενέργειας, στον έλεγχο της αύξησης της τάσης του διαύλου DC και στην υποστήριξη αξιόπιστης δυναμικής πέδησης σε βιομηχανικά συστήματα μετάδοσης κίνησης. Η αποτελεσματικότητά του εξαρτάται από την αντιστοίχιση του κόφτη, της αντίστασης πέδησης, της τάσης κίνησης, των χαρακτηριστικών φορτίου και των θερμικών απαιτήσεων στην εφαρμογή.
Η σειρά CBU της Dufew Electric παρέχει επιλογές κόφτη πέδησης για συμβατά συστήματα μετάδοσης κίνησης 220V, 380V και 690V, με επιλογή μοντέλου με βάση τις ηλεκτρικές ονομασίες και τις συνθήκες λειτουργίας. Είτε το έργο σας περιλαμβάνει ανελκυστήρες, γερανούς, μεταφορείς, φυγόκεντρους ή άλλα βιομηχανικά μηχανήματα, η προσεκτική αναθεώρηση προδιαγραφών είναι απαραίτητη για μια κατάλληλη λύση πέδησης.
Αν αναζητάτε έναν αξιόπιστο κατασκευαστή και προμηθευτή ελικόπτερου πέδησης για το έργο βιομηχανικής μετάδοσης κίνησης, εξερευνήστε τα προϊόντα κοπής πέδησης της Dufew Electric καιεπικοινωνήστε μαζί μαςμε τις προδιαγραφές κίνησης, τις απαιτήσεις πέδησης και τις λεπτομέρειες εγκατάστασης. Η ομάδα μας μπορεί να σας βοηθήσει να αξιολογήσετε μια κατάλληλη διαμόρφωση για την εφαρμογή σας.
-
