Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.
Σε συστήματα VFD υψηλής ισχύος και μετατροπής ισχύος, η βαθμίδα ανορθωτή μετατρέπει την ισχύ εναλλασσόμενου ρεύματος σε ισχύ συνεχούς ρεύματος πριν τροφοδοτήσει το τμήμα του μετατροπέα. Κατά τη διάρκεια αυτής της διαδικασίας μετατροπής, το ρεύμα διαύλου συνεχούς ρεύματος μπορεί να περιέχει στοιχεία κυματισμού που προκαλούνται από χαρακτηριστικά ανόρθωσης, διακύμανση φορτίου και λειτουργία αναγέννησης.

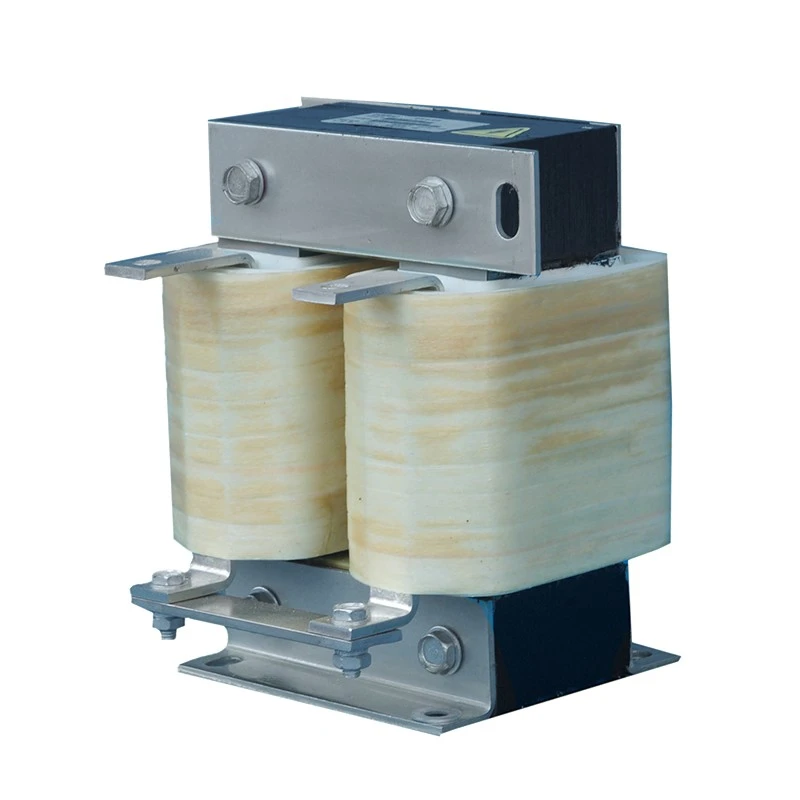

Ο αντιδραστήρας Dufew Electric DC Link είναι εγκατεστημένος σε σειρά μεταξύ των τμημάτων ανορθωτή και μετατροπέα του κυκλώματος διαύλου DC. Παρέχοντας επαγωγική αποθήκευση ενέργειας, εξομαλύνει τη διακύμανση του ρεύματος, διατηρεί τη συνεχή ροή ρεύματος συνεχούς ρεύματος και μειώνει την ηλεκτρική καταπόνηση στους πυκνωτές συνεχούς ρεύματος και στις συσκευές ημιαγωγών ισχύος.
Σε αντίθεση με τους συμβατικούς αντιδραστήρες AC, είναι ειδικά σχεδιασμένος για συνεχή λειτουργία συνεχούς ρεύματος. Η τμηματοποιημένη μαγνητική δομή διάκενου αέρα βελτιώνει την αντίσταση πόλωσης DC, μειώνει τον κίνδυνο μαγνητικού κορεσμού και διατηρεί σταθερή απόδοση επαγωγής κατά τη μακροχρόνια βιομηχανική λειτουργία.
Το Dufew χρησιμοποιεί πυρήνες από χάλυβα πυριτίου ψυχρής έλασης χαμηλών απωλειών, συστήματα μόνωσης κατηγορίας F, διαδικασίες περιέλιξης ακριβείας και τεχνολογία εμποτισμού κενού για να επιτύχει αξιόπιστη θερμική απόδοση, αντοχή μόνωσης και μηχανική σταθερότητα.
Κατά τη μετατροπή AC-DC, οι διακυμάνσεις της τάσης από τη βαθμίδα ανορθωτή μπορεί να εισάγουν ρεύμα κυματισμού στο δίαυλο DC. Ο αντιδραστήρας εξομαλύνει την κυματομορφή του ρεύματος συνεχούς ρεύματος, μειώνει τα εξαρτήματα κυματισμού και βελτιώνει τη σταθερότητα εισόδου του μετατροπέα ενώ συμβάλλει στη μείωση της πίεσης στους πυκνωτές διαύλου DC. Αυτό είναι ιδιαίτερα ωφέλιμο για συστήματα μετάδοσης κίνησης υψηλής ισχύος που απαιτούν σταθερή παροχή ενέργειας DC.
Σε εφαρμογές με κυμαινόμενα φορτία ή ασταθείς συνθήκες ισχύος, ο υπερβολικός παλμός ρεύματος μπορεί να επηρεάσει τη λειτουργία του μετατροπέα. Μειώνοντας την ασυνέχεια του ρεύματος και διατηρώντας ένα πιο συνεχές ρεύμα ανορθωτή, ο αντιδραστήρας υποστηρίζει σταθερή μεταγωγή μετατροπέα και συμβάλλει στη μείωση των μη φυσιολογικών συνθηκών λειτουργίας κατά τη δυναμική λειτουργία.
Το υψηλό ρεύμα κυματισμού μπορεί να επιταχύνει τη γήρανση του πυκνωτή DC και να αυξήσει τη θερμική καταπόνηση στα εξαρτήματα ισχύος. Ο βελτιστοποιημένος σχεδιασμός περιορίζει τους παλμούς του ρεύματος και μειώνει την τάση κυματισμού στους πυκνωτές, συμβάλλοντας στη βελτίωση της αξιοπιστίας των εξαρτημάτων του διαύλου DC και στην επέκταση της διάρκειας ζωής του συνολικού συστήματος μετάδοσης κίνησης.
Εξομαλύνοντας τα χαρακτηριστικά του ρεύματος συνεχούς ρεύματος, ο αντιδραστήρας μπορεί να βελτιώσει την ηλεκτρική απόδοση του συστήματος μετατροπέα. Η μειωμένη παραμόρφωση ρεύματος συμβάλλει στην καλύτερη αξιοποίηση της ενέργειας και στη βελτιωμένη συμβατότητα με ηλεκτρικά συστήματα υψηλής ισχύος.
Το συνεχές ρεύμα συνεχούς ρεύματος παράγει ένα μονόδρομο μαγνητικό πεδίο που μπορεί να προκαλέσει στους συμβατικούς μαγνητικούς πυρήνες να πλησιάσουν τον κορεσμό. Το Dufew υιοθετεί μια τμηματοποιημένη δομή πυρήνα διάκενου αέρα για να μειώσει τον κίνδυνο κορεσμού DC διατηρώντας παράλληλα σταθερή αυτεπαγωγή και αποτελεσματική απόδοση εξομάλυνσης του ρεύματος. Αυτός ο σχεδιασμός υποστηρίζει αξιόπιστη λειτουργία υπό συνεχή φορτία DC.
Η δομή περιέλιξης είναι βελτιστοποιημένη για λειτουργία DC υψηλού ρεύματος, συμβάλλοντας στη μείωση της απώλειας αντίστασης DC και της αύξησης της θερμοκρασίας, διατηρώντας παράλληλα σταθερή ηλεκτρική απόδοση και αποτελεσματική διαχείριση θερμότητας. Για εφαρμογές υψηλού ρεύματος, μπορούν επίσης να παρασχεθούν δομές περιέλιξης με φύλλο αλουμινίου για τη μείωση του συνολικού μεγέθους και τη βελτίωση της απαγωγής θερμότητας.
Η διαδικασία εμποτισμού υπό κενό ενισχύει το σύστημα μόνωσης και βελτιώνει την αντοχή στην υγρασία, τη μηχανική αντοχή και την αντοχή στους κραδασμούς. Σε συνδυασμό με τη βελτιστοποιημένη δομική σχεδίαση, υποστηρίζει αξιόπιστη μακροχρόνια λειτουργία, διατηρώντας παράλληλα χαμηλά επίπεδα ηλεκτρομαγνητικών κραδασμών και θορύβου ≤65dB υπό τυπικές συνθήκες δοκιμών.
| Εφαρμογή | Κύριο όφελος |
|---|---|
| Δίσκοι μεταβλητής συχνότητας | Βελτιώστε τη σταθερότητα του διαύλου DC |
| Συστήματα Servo Drive | Μειώστε την επίδραση του ρεύματος κυματισμού |
| Ανελκυστήρες | Βελτιώστε την αξιοπιστία του δίσκου |
| Port Cranes | Υποστήριξη συχνών αλλαγών φορτίου |
| Ελαστήρια | Βελτιώστε τη σταθερότητα λειτουργίας υψηλής ισχύος |
| Μηχανές Χύτευσης με Έγχυση | Διατηρήστε σταθερή μετατροπή ισχύος |
| Βιομηχανικός εξοπλισμός δοκιμών | Βελτιώστε την ηλεκτρική συνοχή |
| Συστήματα Αυτοματισμού | Προστατέψτε τα εξαρτήματα του διαύλου DC |
Συνιστάται ένας αντιδραστήρας DC Link όταν:
| Κατάσταση Εφαρμογής | Αναμενόμενο όφελος |
|---|---|
| Συστήματα VFD υψηλής ισχύος | Μειώστε τις διακυμάνσεις του διαύλου DC |
| Μεγάλες συστοιχίες πυκνωτών συνεχούς ρεύματος | Χαμηλότερη τάση κυματισμού ρεύματος |
| Συχνή επιτάχυνση/επιβράδυνση | Βελτιώστε τη σταθερότητα λειτουργίας |
| Βαρέα βιομηχανικά φορτία | Μειώστε την ηλεκτρική καταπόνηση των εξαρτημάτων |
| Αναγεννητικές εφαρμογές | Βελτιώστε την απόδοση του κυκλώματος DC |
| Μακρά συνεχή λειτουργία | Βελτιώστε την αξιοπιστία του συστήματος |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Τύπος προϊόντος | DC Link Reactor / DC Bus Reactor |
| Θέση Εγκατάστασης | Δίαυλος DC μεταξύ ανορθωτή και μετατροπέα |
| Ονομαστική τάση | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Ονομαστικό ρεύμα | 5Α -- 3800Α |
| Πτώση τάσης | 0,5% / 1% / 2% / 4% |
| Εύρος Συχνοτήτων | 50Hz / 60Hz / Προσαρμοσμένη έως 500Hz |
| Επαγωγή | Προσαρμοσμένο σύμφωνα με τις απαιτήσεις του συστήματος |
| Δυνατότητα υπερφόρτωσης | 1,5 × ονομαστικό ρεύμα για 60 δευτερόλεπτα |
| Διηλεκτρική αντοχή | 3000VAC / 50Hz / 5mA / 1min |
| Αντίσταση μόνωσης | ≥100MΩ (1000VDC) |
| Βαθμός προστασίας | IP00 / IP20 |
| Κατηγορία μόνωσης | Κατηγορία F (155℃) |
| Βαθμός επιβραδυντικού φλόγας | UL94V-2 |
| Επίπεδο θορύβου | ≤65dB |
| Διάρκεια ζωής | ≥15 ετών |
| Πρότυπα | IEC289 / GB10229 / JB9644 |
Παράδειγμα: CDL-600-0600-EIDA
| Κώδικας | Περιγραφή |
|---|---|
| CDL | Σειρά DC Reactor |
| 600 | Επίπεδο Τάσης |
| 0600 | Ονομαστικό ρεύμα 600A |
| EI | Βασική Δομή |
| Δ/Δ | Δομή Εγκατάστασης |
| A/C | Υλικό περιέλιξης |
| Σύγκριση | Αντιδραστήρας DC Link | Αντιδραστήρας AC |
|---|---|---|
| Θέση Εγκατάστασης | Δίαυλος DC μεταξύ ανορθωτή και μετατροπέα | Είσοδος AC ή πλευρά εξόδου κινητήρα |
| Κύρια Λειτουργία | Ομαλό ρεύμα συνεχούς ρεύματος και μείωση κυματισμού | Μειώστε τις αρμονικές εναλλασσόμενου ρεύματος και την τάση τάσης |
| Μαγνητικός Σχεδιασμός | Δομή διακένου αέρα ανθεκτική στην προκατάληψη DC | Σχέδιο εναλλασσόμενης μαγνητικής ροής |
| Κύρια Εφαρμογή | Σταθεροποίηση διαύλου DC | Ποιότητα ισχύος και προστασία κινητήρα |
Η Dufew Electric ειδικεύεται στην κατασκευή εξαρτημάτων ηλεκτρονικών ισχύος, συμπεριλαμβανομένων αντιδραστήρων, αντιστάσεων πέδησης, μετασχηματιστών και προσαρμοσμένων ηλεκτρικών λύσεων.
Η διαδικασία κατασκευής της Dufew καλύπτει την επεξεργασία μαγνητικού πυρήνα, την περιέλιξη ακριβείας, τον εμποτισμό υπό κενό, τη σκλήρυνση σε υψηλή θερμοκρασία και τη δοκιμή ηλεκτρικής απόδοσης. Κάθε στάδιο ελέγχεται για να διατηρεί σταθερά ηλεκτρικά χαρακτηριστικά και αξιόπιστη ποιότητα προϊόντος.
Η ποιοτική επιθεώρηση καλύπτει την αντίσταση μόνωσης, την τάση αντοχής, την επαγωγή, την άνοδο της θερμοκρασίας και την εμφάνιση. Αυτές οι δοκιμές επαληθεύουν την ηλεκτρική απόδοση του αντιδραστήρα, την αξιοπιστία της μόνωσης, τα θερμικά χαρακτηριστικά και τη συνολική ποιότητα κατασκευής.
Για διαφορετικές απαιτήσεις έργου, η Dufew παρέχει κατασκευή OEM και προσαρμοσμένο ηλεκτρικό σχεδιασμό, μαζί με συμβουλές μηχανικής και υποστήριξη τεχνικής τεκμηρίωσης. Αυτό επιτρέπει στο προϊόν να προσαρμόζεται σε συγκεκριμένες ηλεκτρικές παραμέτρους, συνθήκες εγκατάστασης και εφαρμογές συστήματος.
Ένας αντιδραστήρας σύνδεσης DC είναι εγκατεστημένος στο κύκλωμα διαύλου DC μεταξύ των τμημάτων ανορθωτή και μετατροπέα ενός συστήματος VFD ή μετατροπής ισχύος. Βοηθά στην ομαλή διακύμανση του ρεύματος DC, στη μείωση των εξαρτημάτων κυματισμού και στη βελτίωση της σταθερότητας του διαύλου DC.
Η κύρια διαφορά είναι το κύκλωμα εφαρμογής. Ένας αντιδραστήρας AC χρησιμοποιείται σε κυκλώματα εναλλασσόμενου ρεύματος για τη μείωση των αρμονικών, τον περιορισμό της επίδρασης του ρεύματος και τη βελτίωση της ποιότητας ισχύος. Αυτό το προϊόν έχει σχεδιαστεί για εφαρμογές διαύλου DC για την εξομάλυνση του κυματισμού ρεύματος και την προστασία των εξαρτημάτων της πλευράς DC.
Το συνεχές ρεύμα συνεχούς ρεύματος μπορεί να δημιουργήσει μαγνητική προκατάληψη στον πυρήνα. Η τμηματοποιημένη δομή του διακένου αέρα βοηθά στην αποτροπή του μαγνητικού κορεσμού, στη διατήρηση σταθερής επαγωγής και στη διασφάλιση αξιόπιστης λειτουργίας υπό συνθήκες συνεχούς ρεύματος.
Ναί. Η Dufew παρέχει εξατομικευμένες λύσεις, όπως ονομαστική τάση, χωρητικότητα ρεύματος, τιμή επαγωγής, υλικό περιέλιξης, δομή εγκατάστασης και μηχανικές διαστάσεις σύμφωνα με διαφορετικές απαιτήσεις συστήματος.
