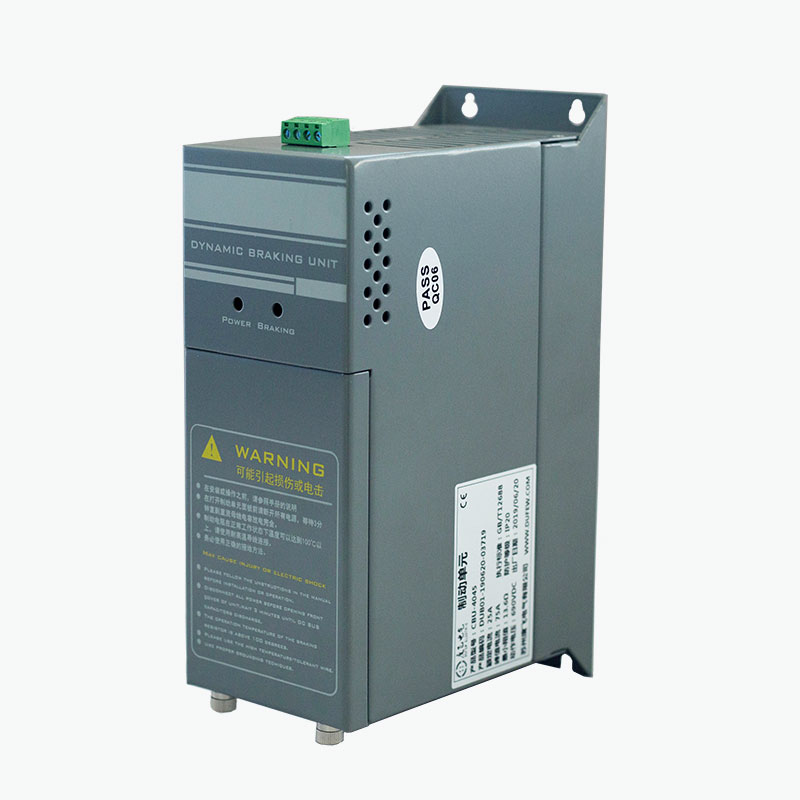

Μονάδα πέδησης

Μια μονάδα πέδησης χρησιμοποιείται όταν ένας οδηγός μεταβλητής συχνότητας χρειάζεται πρόσθετη δυναμική ικανότητα πέδησης. Παρέχει μια ελεγχόμενη ηλεκτρική διαδρομή για αναγεννητική ενέργεια όταν η τάση του διαύλου DC αυξάνεται κατά το φρενάρισμα.

Η σειρά CBU συνδέεται μεταξύ του διαύλου VFD DC και μιας εξωτερικής αντίστασης πέδησης. Η μονάδα παρακολουθεί την τάση του διαύλου DC και ελέγχει το κύκλωμα μεταγωγής IGBT σύμφωνα με το διαμορφωμένο κατώφλι πέδησης.

Σε αντίθεση με ένα αναγεννητικό σύστημα μετάδοσης κίνησης, το κύκλωμα πέδησης δεν επιστρέφει ενέργεια στο ηλεκτρικό δίκτυο. Αντίθετα, η αναγεννητική ενέργεια μεταφέρεται στην αντίσταση πέδησης και μετατρέπεται σε θερμότητα.

Αυτή η διαμόρφωση ισχύει για συστήματα μετάδοσης κίνησης όπου η ενσωματωμένη ικανότητα πέδησης του VFD είναι ανεπαρκής ή όπου απαιτείται εξωτερικό κύκλωμα πέδησης.

Πώς λειτουργεί το κύκλωμα πέδησης

Κατά την κανονική λειτουργία του κινητήρα, η ηλεκτρική ενέργεια παρέχεται από το VFD στον κινητήρα. Κατά τη λειτουργία ταχείας επιβράδυνσης ή γενικής επισκευής, η κατεύθυνση της ροής ενέργειας μπορεί να αντιστραφεί και ο κινητήρας λειτουργεί προσωρινά ως γεννήτρια.

Η αναγεννητική ενέργεια επιστρέφεται στη συνέχεια στον δίαυλο DC του VFD, προκαλώντας αύξηση της τάσης του διαύλου.

Η σειρά CBU ανταποκρίνεται σε αυτήν την αλλαγή τάσης μέσω της ακόλουθης ακολουθίας:

Η τάση του διαύλου συνεχούς ρεύματος αυξάνεται → Ενεργοποιείται το IGBT → Η αντίσταση πέδησης λαμβάνει αναγεννητική ενέργεια → Η ενέργεια μετατρέπεται σε θερμότητα → πέφτει η τάση του διαύλου DC → Απενεργοποιείται το IGBT

Το IGBT επομένως λειτουργεί ως ηλεκτρονικά ελεγχόμενος διακόπτης μεταξύ του διαύλου DC και της αντίστασης πέδησης.

Το κατώφλι μεταγωγής καθορίζει πότε ενεργοποιείται το κύκλωμα πέδησης, ενώ η αντίσταση καθορίζει πόση αναγεννητική ενέργεια μπορεί να διαλυθεί. Επομένως, τόσο η μονάδα όσο και η αντίσταση πρέπει να επιλέγονται σύμφωνα με την τάση κίνησης, την ισχύ πέδησης, τη συχνότητα πέδησης και τον κύκλο λειτουργίας.

Κατασκευή Ενοτήτων

Η σειρά CBU χρησιμοποιεί μια ενσωματωμένη σχεδίαση σε επίπεδο πίνακα. Οι κύριες λειτουργίες πέδησης και παρακολούθησης είναι ενσωματωμένες στη μονάδα αντί να κατανέμονται σε πολλά ξεχωριστά εξαρτήματα ελέγχου.

Η ενότητα περιλαμβάνει:

- Κύκλωμα μεταγωγής ισχύος IGBT

- Ανίχνευση τάσης διαύλου DC

- Κύκλωμα ελέγχου πέδησης

- Παρακολούθηση θερμοκρασίας

- Έλεγχος ανεμιστήρα ψύξης

- Προστασία σφαλμάτων

- Έξοδος σφάλματος ρελέ

- Ακροδέκτες διαύλου DC και αντίστασης πέδησης

Η δομή προορίζεται για άμεση ενσωμάτωση σε κατάλληλα ερμάρια ελέγχου VFD.

Η εξωτερική αντίσταση πέδησης παραμένει ξεχωριστό εξάρτημα επειδή είναι υπεύθυνη για τη μετατροπή της αναγεννητικής ηλεκτρικής ενέργειας σε θερμότητα.

Βασικά Τεχνικά Χαρακτηριστικά

Εναλλαγή βάσει IGBT

Το κύκλωμα πέδησης χρησιμοποιεί ένα IGBT ως κύρια διάταξη μεταγωγής. Η κατάσταση μεταγωγής ελέγχεται σύμφωνα με την τάση του διαύλου DC και όχι από μηχανικά εξαρτήματα μεταγωγής.

Ενσωματωμένη παρακολούθηση θερμοκρασίας

Η μονάδα παρακολουθεί τη θερμοκρασία λειτουργίας και ελέγχει τον ανεμιστήρα ψύξης σύμφωνα με τα καθορισμένα όρια θερμοκρασίας. Η σειρά CBU ενεργοποιεί τον ανεμιστήρα σε θερμοκρασία μονάδας περίπου 45°C και παρέχει προστασία έναντι της υπερθέρμανσης στους περίπου 85°C, σύμφωνα με τη διαμόρφωση του προϊόντος.

Παράλληλη Λειτουργία

Πολλαπλές μονάδες μπορούν να συνδεθούν παράλληλα όταν η απαιτούμενη ικανότητα πέδησης υπερβαίνει την ικανότητα μιας μονάδας. Παρέχεται διεπαφή συγχρονισμού για συντονισμένη λειτουργία.

Ρυθμιζόμενη τάση πέδησης

Το κατώφλι πέδησης μπορεί να διαμορφωθεί για διαφορετικές συνθήκες τάσης διαύλου DC. Για ένα σύστημα 380 VAC, η εργοστασιακή ρύθμιση είναι DC690V, με άλλα επίπεδα μεταγωγής διαθέσιμα σύμφωνα με την καθορισμένη διαμόρφωση.

Προστασία υλικού

Η μονάδα ενσωματώνει λειτουργίες προστασίας για συνθήκες όπως υπέρταση, υπερένταση, βραχυκύκλωμα και υπερβολική θερμοκρασία. Διατίθεται έξοδος ρελέ για την παρακολούθηση εξωτερικών σφαλμάτων.

Εγκατάσταση σε επίπεδο πίνακα

Το κύκλωμα πέδησης, τα ηλεκτρονικά ελέγχου, η παρακολούθηση θερμοκρασίας και η διεπαφή σφαλμάτων είναι ενσωματωμένα σε ένα συγκρότημα, επιτρέποντας την εγκατάσταση της μονάδας εντός του διαθέσιμου χώρου ενός πίνακα ελέγχου VFD.

Ηλεκτρολογικές Προδιαγραφές

Σημείωση: Οι πραγματικές παράμετροι λειτουργίας εξαρτώνται από το επιλεγμένο μοντέλο και εφαρμογή CBU. Η αντίσταση πέδησης πρέπει να ταιριάζει με τη μονάδα και το σύστημα κίνησης.

Διαμόρφωση συστήματος πέδησης

Μια τυπική εγκατάσταση αποτελείται από:

VFD DC Bus → Braking Module → Braking Resistor

Το VFD ελέγχει την ταχύτητα και τη ροπή του κινητήρα. Η μονάδα μεταγωγής ελέγχει πότε η αντίσταση συνδέεται με το δίαυλο DC, ενώ η αντίσταση διαχέει την αναγεννημένη ηλεκτρική ενέργεια ως θερμότητα.

Η μονάδα και η αντίσταση θα πρέπει να επιλεγούν ως ταιριαστό κύκλωμα πέδησης. Η τιμή αντίστασης, η ονομαστική ισχύς, η ενέργεια πέδησης, ο κύκλος λειτουργίας και η τάση διαύλου συνεχούς ρεύματος θα πρέπει να εξετάζονται μαζί αντί να καθορίζονται ανεξάρτητα.

Προϋποθέσεις Εφαρμογής

Η ανάγκη για μια μονάδα πέδησης θα πρέπει να προσδιορίζεται από την πραγματική αναγεννητική ενέργεια και το καθήκον πέδησης και όχι μόνο από την ισχύ του κινητήρα.

Παράμετροι Επιλογής

Για την τεχνική επιλογή, οι πιο χρήσιμες πληροφορίες είναι:

Μοντέλο μετάδοσης κίνησης + τάση συστήματος + ισχύς κινητήρα + τύπος φορτίου + χρόνος επιβράδυνσης + συχνότητα πέδησης + κύκλος λειτουργίας + δεδομένα αντίστασης πέδησης.

Θέματα εγκατάστασης

Η μονάδα πρέπει να εγκατασταθεί σύμφωνα με το διάγραμμα καλωδίωσης CBU και τις απαιτήσεις του διαύλου DC του κατασκευαστή VFD.

Τα βασικά σημεία περιλαμβάνουν:

1. Επιβεβαιώστε ότι η τάση διαύλου VFD DC είναι συμβατή με την επιλεγμένη μονάδα.

2. Αντιστοιχίστε την αντίσταση της αντίστασης πέδησης και την ονομαστική ισχύ με το κύκλωμα πέδησης.

3. Διατηρήστε τις συνδέσεις διαύλου DC και πέδησης κατάλληλου μεγέθους και όσο το δυνατόν πιο σύντομες.

4. Παρέχετε επαρκή αερισμό γύρω από τη μονάδα.

5. Κρατήστε την αντίσταση πέδησης μακριά από ευαίσθητα στη θερμότητα εξαρτήματα.

6. Συνδέστε το ρελέ σφαλμάτων όταν απαιτείται εξωτερική παρακολούθηση σφαλμάτων.

7. Επαληθεύστε όλες τις ηλεκτρικές συνδέσεις πριν ενεργοποιήσετε το δίαυλο DC.

Επειδή η αντίσταση πέδησης μπορεί να φτάσει σε υψηλές θερμοκρασίες κατά τη λειτουργία, η θέση στερέωσής της και η θερμική απόσταση απαιτούν ιδιαίτερη προσοχή.

Κατασκευή και Ποιοτικός Έλεγχος

Η Dufew Electric κατασκευάζει τη σειρά CBU ως μέρος του χαρτοφυλακίου προϊόντων ηλεκτρονικών ισχύος, με διαδικασίες παραγωγής και επιθεώρησης που καλύπτουν βασικά ηλεκτρικά εξαρτήματα, συνδέσεις, μόνωση, λειτουργίες ελέγχου και τη συνολική απόδοση του προϊόντος.

Ανάλογα με το μοντέλο και την εφαρμογή, η παραγωγή και η επιθεώρηση μπορεί να περιλαμβάνουν επιθεώρηση ηλεκτρονικού εξαρτήματος, επαλήθευση εξαρτημάτων IGBT, επιθεώρηση συναρμολόγησης PCB, επιθεώρηση τερματικού, δοκιμή μόνωσης, δοκιμή ηλεκτρικής λειτουργίας, επαλήθευση λειτουργίας προστασίας, επαλήθευση ελέγχου θερμοκρασίας, δοκιμή ρελέ σφάλματος και επιθεώρηση τελικού προϊόντος.

Τα αρχεία επιθεώρησης και τα τεχνικά έγγραφα για συγκεκριμένο προϊόν μπορούν να παρέχονται σύμφωνα με το μοντέλο και τις απαιτήσεις του έργου για την υποστήριξη της αξιολόγησης και της τεχνικής επαλήθευσης του προϊόντος.

Πιστοποίηση και Πρότυπα

Η σειρά CBU κατασκευάζεται σύμφωνα με τις ισχύουσες απαιτήσεις του GB/T 12668.

Η Dufew Electric διαθέτει επίσης πιστοποιήσεις ISO και CE στο πλαίσιο του συστήματος ποιότητας και συμμόρφωσης προϊόντων. Τα ισχύοντα πιστοποιητικά και τα τεχνικά έγγραφα θα πρέπει να επιβεβαιώνονται σύμφωνα με τη διαμόρφωση του συγκεκριμένου προϊόντος.

Σχετικά εξαρτήματα ηλεκτρονικών ισχύος

Για εφαρμογές που απαιτούν πρόσθετα στοιχεία συστήματος κίνησης, η γκάμα προϊόντων της Dufew Electric περιλαμβάνει:

Αντιστάσεις πέδησης · ​​Εξοπλισμός πέδησης · ​​Μονάδες πέδησης · ​​Αντιδραστήρες εισόδου · Αντιδραστήρες εξόδου · Αντιδραστήρες DC · Φίλτρα EMI · Φίλτρα dv/dt · Φίλτρα ημιτονοειδούς κύματος · Αρμονικά φίλτρα · Μετασχηματιστές · Βιομηχανικές αντιστάσεις

Αυτά τα εξαρτήματα καλύπτουν απαιτήσεις πέδησης, φιλτραρίσματος, αντιδραστήρα και ελέγχου ισχύος που χρησιμοποιούνται σε βιομηχανικά συστήματα μετάδοσης κίνησης.

Συχνές Ερωτήσεις

Ε1: Σε τι χρησιμεύει η μονάδα πέδησης;

Μια μονάδα πέδησης ελέγχει τη μεταφορά αναγεννητικής ενέργειας από το δίαυλο DC ενός VFD σε μια εξωτερική αντίσταση πέδησης όταν η τάση του διαύλου φτάσει το διαμορφωμένο κατώφλι πέδησης.

Ε2: Είναι το ίδιο με μια αντίσταση πέδησης;

Όχι. Η μονάδα είναι το εξάρτημα μεταγωγής, ενώ η αντίσταση μετατρέπει την αναγεννητική ηλεκτρική ενέργεια σε θερμότητα. Λειτουργούν μαζί ως δυναμικό κύκλωμα πέδησης.

Ε3: Πού είναι εγκατεστημένη η μονάδα;

Συνδέεται μέσω του διαύλου VFD DC και συνήθως εγκαθίσταται κοντά στη μονάδα δίσκου όταν το επιτρέπει η διάταξη του ντουλαπιού. Η σύνδεση πρέπει να ακολουθεί το διάγραμμα καλωδίωσης του προϊόντος και τις προδιαγραφές του κατασκευαστή της μονάδας δίσκου.

Ε4: Πώς πρέπει να ταιριάζει η αντίσταση πέδησης;

Θα πρέπει να ληφθούν υπόψη η τιμή αντίστασης, η ονομαστική ισχύς, η ενέργεια πέδησης, η συχνότητα πέδησης και ο κύκλος λειτουργίας. Η αντίσταση πρέπει επίσης να είναι συμβατή με την τάση διαύλου DC και την επιλεγμένη μονάδα.

Ε5: Μπορούν πολλές μονάδες CBU να λειτουργούν παράλληλα;

Ναί. Πολλαπλές μονάδες μπορούν να συνδεθούν παράλληλα όταν απαιτείται πρόσθετη ικανότητα πέδησης. Η παράλληλη λειτουργία απαιτεί κατάλληλο συγχρονισμό, καλωδίωση διαύλου DC, διαμόρφωση αντίστασης και θερμική διαχείριση.

Ε6: Απαιτεί προγραμματισμό λογισμικού;

Η βασική λειτουργία πέδησης λειτουργεί αυτόματα σύμφωνα με την τάση του διαύλου DC και κανονικά δεν απαιτεί προγραμματισμό λογισμικού. Η σωστή καλωδίωση, η επιλογή αντιστάσεων, η ψύξη και οι συνδέσεις προστασίας πρέπει να ελέγχονται πριν από τη λειτουργία.

Ε7: Μπορεί να εγκατασταθεί μέσα σε ντουλάπι VFD;

Ναί. Η κατασκευή σε επίπεδο πλακέτας επιτρέπει την ενσωμάτωση του ντουλαπιού, υπό την προϋπόθεση ότι είναι διαθέσιμος επαρκής ηλεκτρικός χώρος, αερισμός, απαγωγή θερμότητας και χώρος εγκατάστασης.

Ε8: Ποιες πληροφορίες απαιτούνται για την επιλογή μοντέλου;

Οι χρήσιμες πληροφορίες περιλαμβάνουν την τάση κίνησης, την ισχύ του κινητήρα, τον τύπο φορτίου, τον χρόνο επιβράδυνσης, τη συχνότητα πέδησης, τον κύκλο λειτουργίας, τις προδιαγραφές της αντίστασης πέδησης και τις συνθήκες εγκατάστασης. Αυτές οι παράμετροι χρησιμοποιούνται για τον προσδιορισμό της κατάλληλης διαμόρφωσης για την εφαρμογή.

Επιλογή προϊόντος

Για την επιλογή της σειράς CBU, η Dufew Electric συνιστά την παροχή των ακόλουθων πληροφοριών:

Μοντέλο κίνησης · ​​Τάση συστήματος · Ισχύς κινητήρα · Τύπος φορτίου · Χρόνος επιβράδυνσης · ​​Συχνότητα πέδησης · ​​Κύκλος λειτουργίας · Προδιαγραφές αντίστασης πέδησης · ​​Συνθήκες εγκατάστασης ντουλαπιού

Η επιλογή θα πρέπει να βασίζεται στο πλήρες σύστημα πέδησης και όχι μόνο στην ισχύ του κινητήρα. Αυτή η προσέγγιση βοηθά στον προσδιορισμό της κατάλληλης βαθμολογίας μονάδας, της διαμόρφωσης της αντίστασης, της παράλληλης διάταξης και των θερμικών απαιτήσεων.
