Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.
Ένα φίλτρο μετάδοσης κίνησης μεταβλητής συχνότητας είναι εγκατεστημένο γύρω από έναν οδηγό μεταβλητής συχνότητας για τον έλεγχο των ηλεκτρικών παρεμβολών που δημιουργούνται κατά τη ρύθμιση της ταχύτητας του κινητήρα.
Μια τυπική σύνδεση είναι:
Τροφοδοτικό → Φιλτράρισμα εισόδου → VFD → Φιλτράρισμα εξόδου → Κινητήρας
Οι δύο ενότητες αφορούν διαφορετικά μέρη του συστήματος μετάδοσης κίνησης.
Τα χειριστήρια φιλτραρίσματος εισόδου πραγματοποίησαν ηλεκτρομαγνητικές παρεμβολές μεταξύ του VFD και του δικτύου ισχύος.
Το φιλτράρισμα εξόδου εξασθενεί τα εξαρτήματα υψηλής συχνότητας που παράγονται από την εναλλαγή PWM πριν φτάσουν στον κινητήρα μέσω του καλωδίου.
Αυτή η διαμόρφωση προορίζεται για εφαρμογές όπου πρέπει να ληφθούν υπόψη τόσο τα εφέ EMI από την πλευρά ισχύος όσο και τα εφέ υψηλής συχνότητας στην πλευρά του κινητήρα.
Διαφέρει από ένα συμβατικό φίλτρο EMI εισόδου, το οποίο φιλτράρει μόνο τη σύνδεση μεταξύ του τροφοδοτικού και της μονάδας.
Οι συσκευές μεταγωγής μέσα σε ένα VFD παράγουν ηλεκτρικά εξαρτήματα υψηλής συχνότητας που μπορούν να ταξιδέψουν μέσω του τροφοδοτικού και να επηρεάσουν τον άλλο εξοπλισμό στο ίδιο σύστημα διανομής. Το τμήμα εισόδου χρησιμοποιεί μαγνητικά και χωρητικά εξαρτήματα για εξασθένηση κοινής λειτουργίας και διαφορικής λειτουργίας, τα οποία μπορεί να περιλαμβάνουν τσοκ κοινής λειτουργίας, επαγωγικά εξαρτήματα διαφορικής λειτουργίας, πυκνωτές Χ, πυκνωτές Υ και αντιστάσεις.
Το τμήμα εισόδου προορίζεται για εκτελούμενη καταστολή EMI και δεν αντικαθιστά ένα αποκλειστικό σύστημα αντιστάθμισης αρμονικών όπου ισχύουν συγκεκριμένες απαιτήσεις THD χαμηλής συχνότητας.
Ένα VFD παράγει μια κυματομορφή εξόδου PWM με γρήγορες μεταβάσεις τάσης. Με μακριά καλώδια κινητήρα, η κατανεμημένη χωρητικότητα και η σύνθετη αντίσταση μπορούν να επηρεάσουν την κυματομορφή τάσης στους ακροδέκτες του κινητήρα. Το τμήμα εξόδου εξασθενεί εξαρτήματα υψηλής συχνότητας και μπορεί να βοηθήσει στη μείωση του dv/dt στην πλευρά του κινητήρα, των επιδράσεων ανακλώμενων κυμάτων, της τάσης μόνωσης του τυλίγματος του κινητήρα και ορισμένων θορύβων κινητήρα υψηλής συχνότητας.
Η πραγματική απόδοση εξαρτάται από τα χαρακτηριστικά μεταγωγής VFD, το μήκος και την κατασκευή του καλωδίου, τη μόνωση του κινητήρα, τη γείωση και την επιλεγμένη διαμόρφωση φίλτρου.
Όχι κάθε εγκατάσταση VFD απαιτεί φιλτράρισμα εισόδου και εξόδου.
Η απαιτούμενη διαμόρφωση εξαρτάται από το πρόβλημα που αντιμετωπίζεται.
| Κατάσταση Εφαρμογής | Τυπική εξέταση φιλτραρίσματος |
|---|---|
| Παρεμβολές VFD που εισέρχονται στο δίκτυο τροφοδοσίας | Φίλτρο EMI στην πλευρά εισόδου |
| Παρεμβολές που επηρεάζουν τον κοντινό εξοπλισμό ελέγχου | Φίλτρο EMI στην πλευρά εισόδου |
| Μακρύ καλώδιο κινητήρα | Μπορεί να απαιτείται φιλτράρισμα από την πλευρά εξόδου |
| Υψηλό dv/dt από την πλευρά του κινητήρα | Φιλτράρισμα στην πλευρά εξόδου |
| Ανησυχία τάσης ανακλώμενου κύματος | Φιλτράρισμα στην πλευρά εξόδου |
| Παρεμβολές τόσο από την πλευρά ισχύος όσο και από την πλευρά του κινητήρα | Ενσωματωμένο φίλτρο εισόδου/εξόδου |
Αυτή η διάκριση είναι σημαντική κατά την επιλογή του προϊόντος. Το φίλτρο θα πρέπει να προσδιορίζεται σύμφωνα με το πραγματικό ηλεκτρικό πρόβλημα αντί να εγκατασταθεί απλώς επειδή υπάρχει VFD.

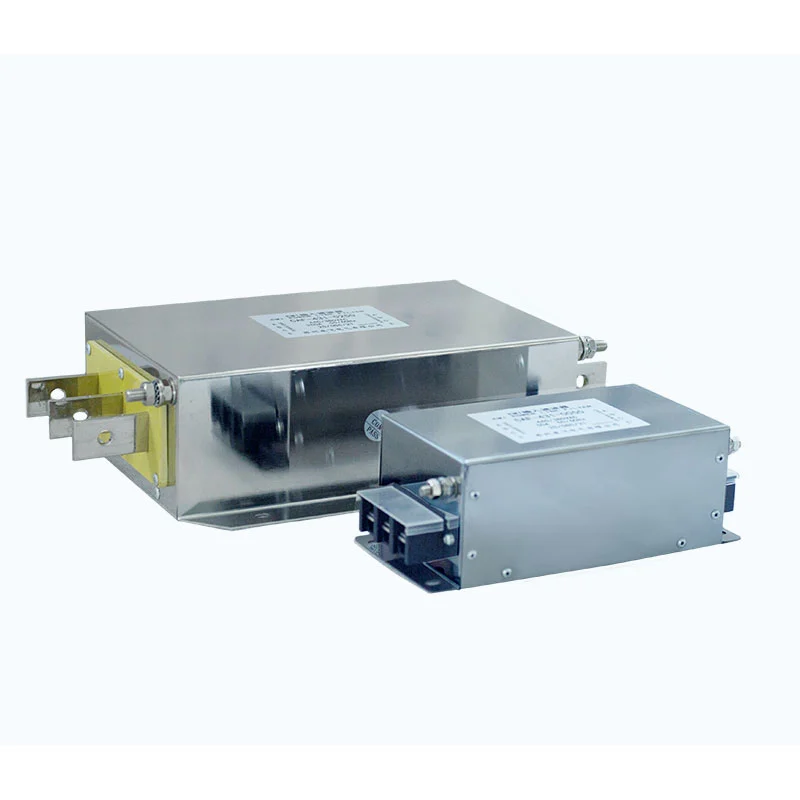

Το Dufew Electric συνδυάζει τα κυκλώματα φιλτραρίσματος εισόδου και εξόδου σε ένα συγκρότημα.
Τα δύο τμήματα έχουν ξεχωριστές ηλεκτρικές διαδρομές και περιοχές ακροδεκτών για σύνδεση με το τροφοδοτικό, το VFD και τον κινητήρα.
Το δίκτυο φιλτραρίσματος μπορεί να ενσωματώσει:
- Μαγνητικά εξαρτήματα κοινής λειτουργίας
- Επαγωγικά εξαρτήματα διαφορικής λειτουργίας
- Χ πυκνωτές
- Υ πυκνωτές
- Αντιστάσεις απόσβεσης
- Άλλα εξαρτήματα που απαιτούνται από την επιλεγμένη διαμόρφωση
Η ενσωματωμένη κατασκευή μειώνει την ανάγκη εγκατάστασης δύο ξεχωριστών περιβλημάτων φίλτρου όταν απαιτείται φιλτράρισμα εισόδου και εξόδου.
Η πραγματική εσωτερική διάταξη εξαρτάται από τη βαθμολογία και τη διαμόρφωση του προϊόντος.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Ονομαστική τάση | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Συχνότητα λειτουργίας | 50Hz / 60Hz / έως 500Hz |
| Ονομαστικό ρεύμα | 5Α--1600Α |
| Διηλεκτρική αντοχή, γραμμή σε γραμμή | 1500VDC / 60s |
| Διηλεκτρική αντοχή, γραμμή προς έδαφος | 2500VDC / 60s |
| Αντίσταση μόνωσης | >100MΩ στα 1000VDC |
| Δυνατότητα υπερφόρτωσης | 1,4 × ονομαστικό ρεύμα για 1 λεπτό |
| Ελάχιστο διάστημα υπερφόρτωσης | 15 λεπτά |
| Μέγιστο μήκος καλωδίου* | 400μ θωρακισμένο / 300μ αθωρακισμένο |
| Βαθμός προστασίας | IP00 / IP20 |
| Κατηγορία μόνωσης | T40 / F (155°C) |
| Βαθμός επιβραδυντικού φλόγας | UL94V-2 |
| Πρότυπο προϊόντος | GB/T 15287/8 |
* Το μέγιστο μήκος καλωδίου εξαρτάται από την εφαρμογή και θα πρέπει να επαληθεύεται σύμφωνα με τα χαρακτηριστικά εξόδου VFD, τον κινητήρα, τον τύπο καλωδίου, τη διάταξη γείωσης και το επιλεγμένο μοντέλο φίλτρου.
Ένα τυπικό μοντέλο φίλτρου Dufew είναι: CAF-4 3 1-0010
| Κώδικας | Περιγραφή |
|---|---|
| CAF | Σειρά φίλτρων Dufew Electric |
| 4 | Κατηγορία τάσης; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Διαμόρφωση φάσης. 3 = τριφασικό, 1 = μονοφασικό |
| 1 | Κατηγορία φίλτρου; 1 = φίλτρο εισόδου, 2 = φίλτρο εξόδου |
| 0010 | Ονομαστικό ρεύμα; 0010 = 10Α |
Για την ενσωματωμένη διαμόρφωση εισόδου/εξόδου, ο ισχύων κωδικός μοντέλου θα πρέπει να επιβεβαιωθεί έναντι του αντίστοιχου σχεδίου και προδιαγραφών προϊόντος.
| Εφαρμογή | Κύρια Απαίτηση | Λειτουργία φιλτραρίσματος |
|---|---|---|
| Συστήματα κίνησης μεταβλητής συχνότητας | Έλεγχος EMI που δημιουργείται κατά τη λειτουργία VFD | Καταστολή EMI από την πλευρά εισόδου και φιλτράρισμα υψηλής συχνότητας από την πλευρά εξόδου |
| Συστήματα Servo Drive | Μειώστε τις ηλεκτρικές παρεμβολές γύρω από τον σερβομηχανισμό | Έλεγχος EMI στην πλευρά εισόδου και φιλτράρισμα στην πλευρά του κινητήρα στην πλευρά της εξόδου |
| Έλεγχος βιομηχανικού κινητήρα | Βελτιώστε την απόδοση EMC των συστημάτων κίνησης κινητήρα | Καταργήστε τις αγώγιμες παρεμβολές και τα εξαρτήματα μεταγωγής υψηλής συχνότητας |
| CNC Μηχανές & Εργαλειομηχανές | Μειώστε τις παρεμβολές που επηρεάζουν τον εξοπλισμό ελέγχου και κίνησης | Φιλτράρισμα EMI εισόδου και μείωση dv/dt στην πλευρά εξόδου |
| Εγκαταστάσεις καλωδίων μεγάλου μήκους κινητήρα | Ελέγξτε τα φαινόμενα ανακλώμενων κυμάτων και τάσης υψηλής συχνότητας | Φιλτράρισμα στην πλευρά εξόδου μεταξύ VFD και κινητήρα |
| Συστήματα Μεταφορέων, Αντλίας & Ανεμιστήρων | Μειώστε τις παρεμβολές από τη λειτουργία του κινητήρα μεταβλητής ταχύτητας | Καταστολή EMI από την πλευρά εισόδου και, όπου απαιτείται, φιλτράρισμα εξόδου |
| Εξοπλισμός Βιομηχανικού Αυτοματισμού | Περιορίστε τις παρεμβολές μεταξύ συστημάτων κίνησης και κοντινών ηλεκτρονικών | Φιλτράρισμα κοινής λειτουργίας και διαφορικής λειτουργίας |
| Κατασκευαστικός Εξοπλισμός | Αντιμετωπίστε παρεμβολές τόσο από την πλευρά ισχύος όσο και από την πλευρά του κινητήρα | Ενσωματωμένο φιλτράρισμα εισόδου και εξόδου |
Σημείωση: Η απαιτούμενη διαμόρφωση φίλτρου εξαρτάται από το VFD, τον κινητήρα, το μήκος καλωδίου, τις συνθήκες EMC και το συγκεκριμένο πρόβλημα παρεμβολής. Δεν απαιτεί κάθε εφαρμογή VFD φιλτράρισμα εισόδου και εξόδου.
| Παράμετρος Επιλογής | Απαιτούνται πληροφορίες | Σκοπός |
|---|---|---|
| Μοντέλο VFD | Κατασκευαστής και αριθμός μοντέλου | Για να προσδιορίσετε την ισχύουσα διαμόρφωση εισόδου/εξόδου |
| Ονομαστική τάση | 220 VAC / 380 VAC / 690 VAC / 1140 VAC | Για αντιστοίχιση της ονομαστικής τάσης φίλτρου με το σύστημα μετάδοσης κίνησης |
| Ονομαστικό ρεύμα | Ρεύμα εισόδου ή εξόδου VFD | Για να προσδιορίσετε την απαιτούμενη βαθμολογία ρεύματος φίλτρου |
| Ισχύς κινητήρα | kW ή HP | Για την αξιολόγηση των απαιτήσεων φιλτραρίσματος στην πλευρά του κινητήρα |
| Ονομαστική τάση κινητήρα | Τάση λειτουργίας κινητήρα | Για να επαληθεύσετε τη συμβατότητα με την πλευρά εξόδου |
| Μήκος καλωδίου κινητήρα | Πραγματικό μήκος καλωδίου σε μέτρα | Σημαντικό για την αξιολόγηση των επιδράσεων dv/dt και ανακλώμενων κυμάτων |
| Τύπος καλωδίου | Θωρακισμένο ή μη θωρακισμένο. κατασκευή καλωδίων όπου υπάρχει | Για την αξιολόγηση των χαρακτηριστικών EMC και υψηλών συχνοτήτων |
| Συχνότητα εναλλαγής | Φορέας/συχνότητα μεταγωγής VFD, εάν είναι διαθέσιμη | Βοηθά στην αξιολόγηση των απαιτήσεων φιλτραρίσματος υψηλής συχνότητας |
| Περιβάλλον Εγκατάστασης | Έλεγχος, μηχανή, γραμμή παραγωγής κ.λπ. | Για να προσδιορίσετε τα ζητήματα εγκατάστασης και ηλεκτρομαγνητικής συμβατότητας |
| Συνθήκη παρεμβολής | EMI, θόρυβος κινητήρα, dv/dt, ανακλώμενο κύμα, παρεμβολές κοντινού εξοπλισμού κ.λπ. | Για να προσδιορίσετε εάν είναι κατάλληλο το φιλτράρισμα εισόδου, το φιλτράρισμα εξόδου ή μια ενσωματωμένη διαμόρφωση |
| Διαρρύθμιση γείωσης | Μέθοδος γείωσης και θωράκισης καλωδίων | Σημαντικό για αποτελεσματικό έλεγχο παρεμβολών υψηλής συχνότητας |
Για μια προκαταρκτική αξιολόγηση, οι πελάτες μπορούν να παρέχουν:
Μοντέλο VFD + ονομαστική τάση + ονομαστικό ρεύμα + ισχύς κινητήρα + μήκος καλωδίου κινητήρα + τύπος καλωδίου + συχνότητα μεταγωγής + παρατηρούμενη παρεμβολή
Αυτές οι πληροφορίες είναι γενικά πιο χρήσιμες για την επιλογή φίλτρου από τον καθορισμό του φίλτρου μόνο με βάση την ισχύ του κινητήρα.
Η σωστή εγκατάσταση είναι σημαντική επειδή οι παρεμβολές υψηλής συχνότητας μπορούν να παρακάμψουν μέρος του κυκλώματος φιλτραρίσματος μέσω ακατάλληλης καλωδίωσης.
Συνδέστε το τμήμα εισόδου μεταξύ του τροφοδοτικού και του VFD.
Συνδέστε το τμήμα εξόδου μεταξύ του VFD και του κινητήρα.
Οι ακροδέκτες εισόδου και εξόδου πρέπει να συνδέονται σύμφωνα με το διάγραμμα καλωδίωσης του προϊόντος και δεν πρέπει να εναλλάσσονται.
Τα καλώδια από την πλευρά του ηλεκτρικού ρεύματος και από την πλευρά του κινητήρα πρέπει να περνούν χωριστά.
Αποφύγετε τις μεγάλες παράλληλες διαδρομές μεταξύ των αγωγών εισόδου και εξόδου φίλτρου, καθώς η ηλεκτρομαγνητική σύζευξη μπορεί να μειώσει την αποτελεσματικότητα του φιλτραρίσματος.
Το φίλτρο πρέπει να είναι γειωμένο σύμφωνα με τις ισχύουσες απαιτήσεις ηλεκτρικής εγκατάστασης και τις οδηγίες ηλεκτρομαγνητικής συμβατότητας του κατασκευαστή VFD.
Για παρεμβολές υψηλής συχνότητας, γενικά προτιμάται μια σύντομη διαδρομή γείωσης χαμηλής σύνθετης αντίστασης.
Όπου χρησιμοποιείται θωρακισμένο καλώδιο κινητήρα, η θωράκιση του καλωδίου θα πρέπει να τερματίζεται σύμφωνα με τις απαιτήσεις ηλεκτρομαγνητικής συμβατότητας του κατασκευαστή VFD.
Πριν ενεργοποιήσετε το σύστημα, επαληθεύστε:
- Ονομασία τάσης και ρεύματος φίλτρου
- Συνδέσεις τερματικού
- Γείωση
- Δρομολόγηση καλωδίων εισόδου/εξόδου
- Σύνδεση κινητήρα
- Μηχανική τοποθέτηση
Μετά την εγκατάσταση, επαληθεύστε την κανονική λειτουργία VFD και κινητήρα και ελέγξτε την αρχική κατάσταση παρεμβολής.
Η Dufew Electric κατασκευάζει εξαρτήματα ηλεκτρονικών ισχύος, όπως αντιστάσεις, συστήματα πέδησης, αντιδραστήρες, φίλτρα, μετασχηματιστές και προσαρμοσμένα ηλεκτρικά εξαρτήματα. Τα φίλτρα κίνησης μεταβλητής συχνότητας παράγονται σύμφωνα με την απαιτούμενη ηλεκτρική διαμόρφωση και εφαρμογή.
Η διαδικασία παραγωγής συνήθως καλύπτει την επιθεώρηση εξαρτημάτων, την επεξεργασία μαγνητικών εξαρτημάτων, την περιέλιξη και τη μόνωση, τη συναρμολόγηση φίλτρων, την ηλεκτρική δοκιμή, την τελική επιθεώρηση και τη συσκευασία. Ανάλογα με τη διαμόρφωση του προϊόντος, οι έλεγχοι ποιότητας μπορεί να περιλαμβάνουν προδιαγραφές εξαρτημάτων, περιέλιξη, μόνωση, ακροδέκτες, αντίσταση μόνωσης, διηλεκτρική αντοχή, ηλεκτρική απόδοση και διαστάσεις.
Μπορούν να παρέχονται σχέδια για συγκεκριμένο προϊόν, αρχεία δοκιμών και τεχνικά έγγραφα σύμφωνα με τις απαιτήσεις του έργου.
Η Dufew Electric διαθέτει πιστοποιήσεις ISO και CE που υποστηρίζουν τις απαιτήσεις διαχείρισης ποιότητας και συμμόρφωσης προϊόντων.
Το ισχύον πιστοποιητικό και η τεχνική τεκμηρίωση θα πρέπει να επιβεβαιώνονται σύμφωνα με το συγκεκριμένο μοντέλο προϊόντος και την αγορά προορισμού.
Η επιθεώρηση ποιότητας καλύπτει σχετικά στάδια από την επαλήθευση και τη συναρμολόγηση εξαρτημάτων έως την ηλεκτρική δοκιμή και την τελική επιθεώρηση.
Η Dufew Electric προμηθεύει φίλτρα και άλλα εξαρτήματα ηλεκτρονικών ισχύος σε OEM, διανομείς, ενοποιητές συστημάτων και βιομηχανικούς χρήστες.
Οι ρυθμίσεις συσκευασίας και παράδοσης επιλέγονται σύμφωνα με τις διαστάσεις του προϊόντος, το βάρος, την ποσότητα, τον προορισμό και τις απαιτήσεις του πελάτη.
Οι διαθέσιμες ρυθμίσεις αποστολής μπορεί να περιλαμβάνουν:
- Θαλάσσιες μεταφορές
- Αεροπορικές μεταφορές
- Γρήγορη παράδοση
- Αποστολέας που ορίζεται από τον πελάτη
Η συσκευασία επιλέγεται σύμφωνα με τις συνθήκες κατασκευής και μεταφοράς του προϊόντος.
Ένα φίλτρο εισόδου είναι εγκατεστημένο μεταξύ του τροφοδοτικού και του VFD για τον έλεγχο του αγωγού EMI. Ένα φίλτρο εξόδου είναι εγκατεστημένο μεταξύ του VFD και του κινητήρα για τον έλεγχο εξαρτημάτων υψηλής συχνότητας, dv/dt και εφέ ανακλώμενων κυμάτων.
Όχι. Η απαίτηση εξαρτάται από το μήκος του καλωδίου του κινητήρα, τα χαρακτηριστικά εξόδου VFD, τη μόνωση του κινητήρα, τις συνθήκες EMC και τις απαιτήσεις εφαρμογής.
Ναί. Μπορεί να αξιολογηθεί για εφαρμογές σερβομηχανισμού όπου πρέπει να ελέγχονται οι παρεμβολές EMI στην πλευρά εισόδου ή υψηλής συχνότητας στην πλευρά του κινητήρα. Η ηλεκτρική βαθμολογία πρέπει να ταιριάζει με το σύστημα μετάδοσης κίνησης.
Ναί. Το τμήμα εξόδου έχει σχεδιαστεί για να μειώνει τα εξαρτήματα μεταγωγής υψηλής συχνότητας και μπορεί να μειώσει τα dv/dt στους ακροδέκτες του κινητήρα. Το πραγματικό αποτέλεσμα εξαρτάται από το VFD, τη διαμόρφωση του φίλτρου, το καλώδιο και τον κινητήρα.
Ναί. Τα μακριά καλώδια κινητήρα μπορούν να αυξήσουν τα φαινόμενα τάσης ανακλώμενου κύματος και υψηλής συχνότητας, καθιστώντας το φιλτράρισμα εξόδου πιο σχετικό. Το επιτρεπόμενο μήκος καλωδίου πρέπει να επιβεβαιωθεί για τη συγκεκριμένη εφαρμογή.
Όχι απαραίτητα. Αυτό το προϊόν προορίζεται κυρίως για EMI και φιλτράρισμα υψηλής συχνότητας γύρω από συστήματα VFD. Εάν η απαίτηση είναι ο έλεγχος συγκεκριμένων αρμονικών εντολών του συστήματος ισχύος ή THD, θα πρέπει να αξιολογηθεί μια αποκλειστική λύση αρμονικού μετριασμού.
Κανονικά δεν απαιτείται ηλεκτρονική ρύθμιση επειδή το φίλτρο είναι παθητικό. Η σωστή επιλογή μοντέλου, η καλωδίωση, η γείωση και η εγκατάσταση εξακολουθούν να είναι απαραίτητες.
Το μοντέλο VFD, η τάση τροφοδοσίας, το ονομαστικό ρεύμα, η ισχύς του κινητήρα, το μήκος καλωδίου κινητήρα, ο τύπος καλωδίου και η συγκεκριμένη παρεμβολή ή το πρόβλημα στην πλευρά του κινητήρα είναι χρήσιμα για την επιλογή της κατάλληλης διαμόρφωσης.
Η Dufew Electric κατασκευάζει φίλτρα κίνησης μεταβλητής συχνότητας για VFD, σερβοκινητήρες, συστήματα ελέγχου κινητήρα και εξοπλισμό βιομηχανικού αυτοματισμού.
Η ενσωματωμένη διαμόρφωση παρέχει φιλτράρισμα EMI από την πλευρά εισόδου και φιλτράρισμα κινητήρα στην πλευρά εξόδου σε ένα συγκρότημα. Η επιλογή μπορεί να βασίζεται στη βαθμολογία μετάδοσης κίνησης, τα χαρακτηριστικά κινητήρα, το μήκος καλωδίου, τις συνθήκες ηλεκτρομαγνητικής συμβατότητας και τις απαιτήσεις εγκατάστασης.
Για αξιολόγηση προϊόντος, δώστε το μοντέλο VFD, την ισχύ κινητήρα, το ονομαστικό ρεύμα, το μήκος του καλωδίου κινητήρα, τον τύπο καλωδίου και την τάση τροφοδοσίας.
