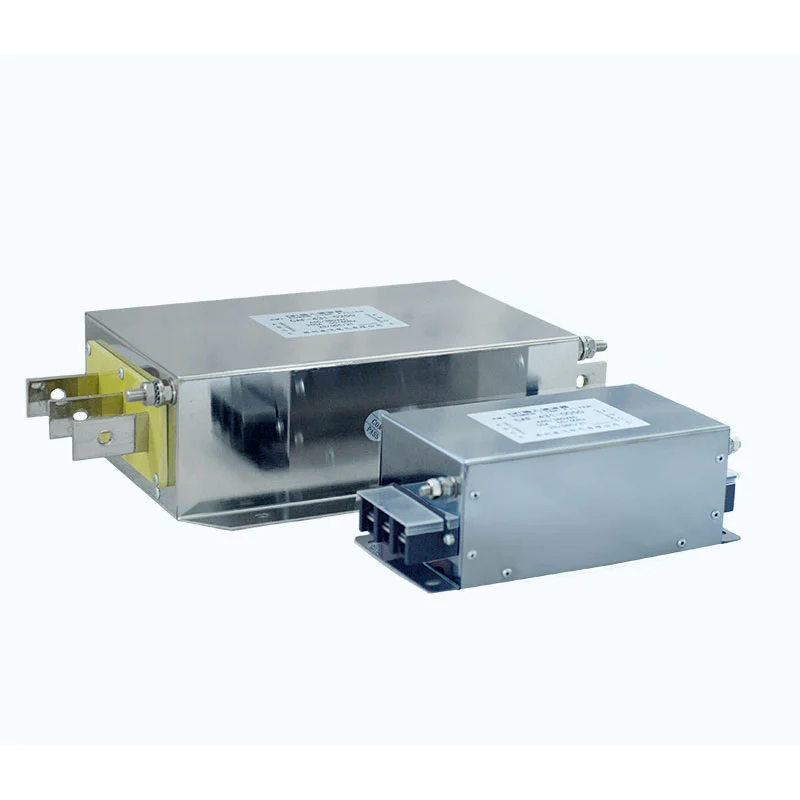

Φίλτρο τροφοδοτικού

Ένα φίλτρο τροφοδοσίας είναι εγκατεστημένο μεταξύ της εισερχόμενης πηγής ρεύματος και της εισόδου ισχύος του εξοπλισμού. Ο κύριος σκοπός του είναι να ελέγχει τις ηλεκτρομαγνητικές παρεμβολές (EMI) που διεξάγονται μέσω της γραμμής ισχύος.

Ο ηλεκτρονικός εξοπλισμός ισχύος, όπως οι μετατροπείς, οι σερβομηχανισμοί και τα τροφοδοτικά μεταγωγής μπορούν να δημιουργήσουν θόρυβο υψηλής συχνότητας κατά τη λειτουργία μεταγωγής. Ο εξωτερικός ηλεκτρικός εξοπλισμός και το δίκτυο ηλεκτρικής ενέργειας μπορούν επίσης να προκαλέσουν ανεπιθύμητες διαταραχές υψηλής συχνότητας στην ίδια γραμμή τροφοδοσίας.

Το φίλτρο παρέχει σύνθετη αντίσταση σε αυτά τα ανεπιθύμητα εξαρτήματα υψηλής συχνότητας ενώ επιτρέπει τη διέλευση της κανονικής παροχής ρεύματος.

Έχει σχεδιαστεί για να λειτουργεί και προς τις δύο κατευθύνσεις:

- Μειώστε τις παρεμβολές υψηλής συχνότητας που δημιουργούνται από τον εξοπλισμό και διεξάγονται προς το δίκτυο ηλεκτρικής ενέργειας

- Μειώστε τις εξωτερικές ραδιοσυχνότητες και τις ηλεκτρικές διαταραχές που εισέρχονται στον εξοπλισμό μέσω της γραμμής τροφοδοσίας

- Καταστολή παρεμβολών κοινής λειτουργίας και διαφορικής λειτουργίας

- Μειώστε την πιθανότητα παρεμβολών μεταξύ παρακείμενου ηλεκτρονικού εξοπλισμού

Ως εκ τούτου, το φίλτρο χρησιμοποιείται ως μέρος του συστήματος ελέγχου EMI/EMC του εξοπλισμού και καταστολής παρεμβολών στη γραμμή ισχύος.

Κύκλωμα φίλτρου και αρχή λειτουργίας

Το φίλτρο χρησιμοποιεί έναν συνδυασμό τσοκ κοινής λειτουργίας, πυκνωτών Χ, πυκνωτών Υ και εξαρτημάτων αντίστασης για να σχηματίσει ένα δίκτυο φιλτραρίσματος χαμηλής διέλευσης.

Τσοκ Common-Mode

Το τσοκ κοινής λειτουργίας παρουσιάζει υψηλή σύνθετη αντίσταση σε θόρυβο υψηλής συχνότητας κοινής λειτουργίας ενώ επιτρέπει τη διέλευση του κανονικού ρεύματος τροφοδοσίας.

Χ Πυκνωτής

Ο πυκνωτής X συνδέεται στους αγωγούς ισχύος και παρέχει μια διαδρομή για θόρυβο υψηλής συχνότητας διαφορικής λειτουργίας.

Υ Πυκνωτής

Οι πυκνωτές Υ παρέχουν μια ελεγχόμενη διαδρομή μεταξύ των αγωγών ισχύος και της αναφοράς γείωσης ή πλαισίου για την κατάλληλη παρεμβολή κοινής λειτουργίας.

Αντίσταση

Ανάλογα με τη διαμόρφωση του κυκλώματος, τα εξαρτήματα αντίστασης μπορούν να χρησιμοποιηθούν για την εκφόρτιση πυκνωτή και την απόσβεση του κυκλώματος.

Το συνδυασμένο κύκλωμα παρέχει καταστολή των παρεμβολών κοινής λειτουργίας και διαφορικής λειτουργίας στην καθορισμένη περιοχή συχνοτήτων.

Φιλτράρισμα ενός σταδίου και δύο σταδίων

Το φίλτρο μπορεί να χρησιμοποιεί είτε μια δομή ενός σταδίου είτε δύο σταδίων.

Το φιλτράρισμα ενός σταδίου είναι κατάλληλο για εφαρμογές όπου το επίπεδο παρεμβολής μπορεί να ελεγχθεί με ένα τμήμα φιλτραρίσματος και ο χώρος εγκατάστασης είναι περιορισμένος.

Το φιλτράρισμα δύο σταδίων παρέχει πρόσθετη εξασθένηση όπου ο εξοπλισμός λειτουργεί σε ένα πιο απαιτητικό ηλεκτρομαγνητικό περιβάλλον.

Η κατάλληλη διαμόρφωση θα πρέπει να καθοριστεί σύμφωνα με τον εξοπλισμό, τα χαρακτηριστικά παρεμβολών, την απαιτούμενη εξασθένηση και τις συνθήκες εγκατάστασης.

Ηλεκτρολογικές Προδιαγραφές

Οι ακόλουθες προδιαγραφές ισχύουν για τη διαμόρφωση του σχετικού προϊόντος. Διαφορετικές σειρές φίλτρων Dufew Electric μπορεί να έχουν διαφορετικά εύρη τάσης και ρεύματος.

* Στις παρεχόμενες τεχνικές πληροφορίες αναφέρονται επίσης 2500VDC / 60s για διηλεκτρική αντοχή γραμμής προς έδαφος. Η ισχύουσα τιμή θα πρέπει να επιβεβαιωθεί από την τελική προδιαγραφή για το επιλεγμένο μοντέλο.

Αναγνώριση μοντέλου

Ένας τυπικός χαρακτηρισμός μοντέλου είναι: CAF-4 3 1-0010

Η ονομασία του μοντέλου θα πρέπει να ελέγχεται σύμφωνα με τις ισχύουσες προδιαγραφές προϊόντος και την πινακίδα τύπου πριν από την παραγγελία.

Βασικά Χαρακτηριστικά

Common-Mode και Differential-Mode Suppression

Το κύκλωμα φίλτρου αντιμετωπίζει παρεμβολές υψηλής συχνότητας τόσο κοινής λειτουργίας όσο και διαφορικής λειτουργίας, επιτρέποντάς του να χρησιμοποιείται όπου ενδέχεται να υπάρχουν διαφορετικοί τύποι αγώγιμου EMI.

Έλεγχος αμφίδρομης παρεμβολής

Το φίλτρο μπορεί να μειώσει τις παρεμβολές που δημιουργούνται από τον συνδεδεμένο εξοπλισμό και διεξάγονται προς το δίκτυο τροφοδοσίας, περιορίζοντας επίσης τις εξωτερικές διαταραχές υψηλής συχνότητας που εισέρχονται μέσω της σύνδεσης ρεύματος.

Εύρος φιλτραρίσματος 5 kHz--30 MHz

Το καθορισμένο εύρος φιλτραρίσματος καλύπτει τις παρεμβολές υψηλής συχνότητας που σχετίζονται με τη μεταγωγή ηλεκτρονικών ισχύος και άλλο ηλεκτρονικό εξοπλισμό.

Διαμόρφωση ενός ή δύο σταδίων

Η δομή φιλτραρίσματος μπορεί να επιλεγεί σύμφωνα με το επίπεδο παρεμβολής και τις απαιτήσεις εγκατάστασης.

Συμπαγής Δομή

Η ενσωματωμένη κατασκευή είναι κατάλληλη για εγκατάσταση σε ντουλάπια ελέγχου και ηλεκτρικά περιβλήματα όπου ο χώρος τοποθέτησης είναι περιορισμένος.

Τυπικές Εφαρμογές

Το φίλτρο έχει σχεδιαστεί για μονοφασικό ηλεκτρονικό εξοπλισμό ισχύος όπου το αγώγιμο EMI πρέπει να ελεγχθεί. Μπορεί να χρησιμοποιηθεί σε μονοφασικούς μετατροπείς, σερβομηχανές, τροφοδοτικά μεταγωγής, ελεγκτές, κεντητικές μηχανές, μηχανές χάραξης, εξοπλισμό βιομηχανικού ελέγχου και άλλο ηλεκτρονικό εξοπλισμό εγκατεστημένο σε περιβάλλοντα ευαίσθητα στο EMI.

Το φίλτρο μπορεί επίσης να χρησιμοποιηθεί σε ηλεκτρικές εγκαταστάσεις όπου πολλαπλές ηλεκτρονικές συσκευές λειτουργούν στο ίδιο δίκτυο τροφοδοσίας και οι διεξαχθείσες παρεμβολές μπορεί να επηρεάσουν τη λειτουργία του εξοπλισμού ή την απόδοση του συστήματος.

Πότε να σκεφτείτε ένα φίλτρο τροφοδοτικού

Ένα φίλτρο μπορεί να είναι κατάλληλο όταν ο εξοπλισμός παρουσιάζει συμπτώματα που σχετίζονται με παρεμβολές όπως:

- Απροσδόκητες διακοπές λειτουργίας

- Εσφαλμένη ενεργοποίηση ή μη φυσιολογική λειτουργία

- Παρεμβολή επικοινωνίας ή ελέγχου

- Υπερβολικός ηλεκτρικός θόρυβος

- Παρεμβολές γραμμών ισχύος μεταξύ παρακείμενου εξοπλισμού

Αυτά τα συμπτώματα μπορεί να έχουν πολλαπλές αιτίες. Πριν επιλέξετε ένα φίλτρο, θα πρέπει να προσδιοριστεί η πραγματική πηγή του προβλήματος. Ένα φίλτρο δεν αντικαθιστά διορθωτικά μέτρα για υπερφόρτωση, λανθασμένη γείωση, αστοχία μόνωσης, σφάλματα εξοπλισμού ή άλλα υποκείμενα ηλεκτρικά προβλήματα.

Επιλογή προϊόντος

Η επιλογή φίλτρου θα πρέπει να λαμβάνει υπόψη την τάση τροφοδοσίας του εξοπλισμού, το ονομαστικό ρεύμα, τη συχνότητα λειτουργίας, τη μονοφασική διαμόρφωση, την απαιτούμενη απόδοση φιλτραρίσματος, τις διαστάσεις εγκατάστασης, τη μέθοδο γείωσης, τη θερμοκρασία περιβάλλοντος και το επίπεδο προστασίας.

Για την καθορισμένη μονοφασική διαμόρφωση, η συνιστώμενη ονομαστική τιμή φίλτρου είναι περίπου 1,2–1,5 φορές την ονομαστική ένταση ρεύματος του εξοπλισμού. Η τελική επιλογή θα πρέπει επίσης να λάβει υπόψη το πραγματικό ρεύμα φορτίου, τις συνθήκες υπερφόρτωσης, τη θερμοκρασία λειτουργίας και τις προδιαγραφές του κατασκευαστή.

Για την επιλογή μοντέλου, οι πελάτες μπορούν να παρέχουν το μοντέλο εξοπλισμού, την τάση τροφοδοσίας, το ονομαστικό ρεύμα, τη συχνότητα λειτουργίας, το διάγραμμα καλωδίωσης, τις διαστάσεις εγκατάστασης, τα συμπτώματα παρεμβολών και το περιβάλλον λειτουργίας.

Οδηγίες εγκατάστασης

Η σωστή εγκατάσταση είναι ιδιαίτερα σημαντική για την καταστολή EMI υψηλής συχνότητας.

1. Επιβεβαιώστε την Ηλεκτρική Βαθμολογία

Ελέγξτε την τάση και το ρεύμα του εξοπλισμού πριν την εγκατάσταση. Το επιλεγμένο φίλτρο πρέπει να είναι συμβατό με την τροφοδοσία του εξοπλισμού και το ρεύμα λειτουργίας.

2. Επιθεωρήστε το φίλτρο

Ελέγξτε το περίβλημα, τους ακροδέκτες, τα σημεία στερέωσης, την ετικέτα αναγνώρισης και τα σημάδια καλωδίωσης. Μην εγκαταστήσετε μια κατεστραμμένη μονάδα.

3. Εγκαταστήστε το κοντά στον εξοπλισμό

Τοποθετήστε το φίλτρο όσο πιο κοντά στην είσοδο ρεύματος του προστατευμένου εξοπλισμού. Για εγκαταστάσεις ντουλαπιών, το φίλτρο μπορεί να τοποθετηθεί σε κατάλληλη μεταλλική επιφάνεια στήριξης σύμφωνα με τις απαιτήσεις εγκατάστασης.

4. Σύνδεση σε σειρά

Συνδέστε το φίλτρο μεταξύ του εισερχόμενου τροφοδοτικού και της εισόδου του εξοπλισμού σύμφωνα με το ισχύον διάγραμμα καλωδίωσης. Ακολουθήστε τους επισημασμένους ακροδέκτες εισόδου και εξόδου όπου καθορίζεται μια καθορισμένη κατεύθυνση σύνδεσης.

Ο ακροδέκτης γείωσης πρέπει να συνδεθεί αξιόπιστα.

5. Ξεχωριστή καλωδίωση εισόδου και εξόδου

Μην δεσμεύετε τα καλώδια εισόδου και εξόδου φίλτρου μεταξύ τους.

Οι παρεμβολές υψηλής συχνότητας μπορούν να συζευχθούν μεταξύ των στενά δρομολογημένων αγωγών εισόδου και εξόδου και να παρακάμψουν το κύκλωμα φιλτραρίσματος. Επομένως, η καλωδίωση στην πλευρά εισόδου και στην πλευρά του φορτίου θα πρέπει να δρομολογούνται χωριστά και να διατηρούνται όσο το δυνατόν πιο μακριά.

Ο αγωγός γείωσης πρέπει να είναι κοντός και να έχει αρκετά χαμηλή αντίσταση για την εγκατάσταση.

6. Δοκιμή μετά την εγκατάσταση

Αφού ελέγξετε την καλωδίωση και τη γείωση:

1. Επιβεβαιώστε όλες τις συνδέσεις ακροδεκτών.

2. Ελέγξτε το διαχωρισμό του καλωδίου εισόδου/εξόδου.

3. Ενεργοποιήστε τον εξοπλισμό.

4. Προσέξτε την κατάσταση λειτουργίας και τις συνθήκες συναγερμού.

5. Βεβαιωθείτε ότι η αρχική παρεμβολή έχει μειωθεί.

Ενσωματωμένο μονοφασικό φίλτρο έναντι ξεχωριστών μονάδων φίλτρου

Για συμπαγή μονοφασικό εξοπλισμό, ένα ενσωματωμένο συγκρότημα φίλτρου μπορεί να μειώσει τον αριθμό των εξαρτημάτων που απαιτούνται για την εγκατάσταση.

Η πραγματική απόδοση EMI εξαρτάται από το κύκλωμα του φίλτρου, τις ηλεκτρικές συνθήκες, τη γείωση, τη δρομολόγηση καλωδίων και την ποιότητα εγκατάστασης. Η ίδια η ενσωματωμένη δομή δεν θα πρέπει να αντιμετωπίζεται ως εγγύηση ανώτερης εξασθένησης EMI χωρίς δεδομένα δοκιμών για συγκεκριμένη εφαρμογή.

Κατασκευή και Ποιοτικός Έλεγχος

Η Dufew Electric κατασκευάζει εξαρτήματα ηλεκτρονικών ισχύος, όπως αντιστάσεις, συστήματα πέδησης, αντιδραστήρες, φίλτρα, μετασχηματιστές και προσαρμοσμένα ηλεκτρικά εξαρτήματα.

Για τα φίλτρα τροφοδοσίας, η παραγωγή και η επιθεώρηση μπορεί να περιλαμβάνουν:

Επιθεώρηση εξαρτημάτων → Συναρμολόγηση φίλτρου → Ηλεκτρική δοκιμή → Τελική επιθεώρηση → Συσκευασία

Ανάλογα με τη διαμόρφωση του προϊόντος, η επιθεώρηση μπορεί να περιλαμβάνει:

- Επαλήθευση προδιαγραφών εξαρτημάτων

- Έλεγχος ακροδεκτών και σύνδεσης

- Δοκιμή αντίστασης μόνωσης

- Δοκιμή διηλεκτρικής αντοχής

- Δοκιμή ηλεκτρικής απόδοσης

- Επιθεώρηση διαστάσεων

- Τελικός έλεγχος προϊόντος

Τα ισχύοντα τεχνικά αρχεία και η τεκμηρίωση δοκιμών μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του προϊόντος και του έργου.

Πιστοποιήσεις και Διασφάλιση Ποιότητας

Η Dufew Electric διαθέτει πιστοποιήσεις ISO και CE που υποστηρίζουν τις δραστηριότητες διαχείρισης ποιότητας και συμμόρφωσης προϊόντων.

Τα ισχύοντα πιστοποιητικά και τα τεχνικά έγγραφα θα πρέπει να επιβεβαιώνονται σύμφωνα με το επιλεγμένο μοντέλο, τη διαμόρφωση του προϊόντος και την προβλεπόμενη αγορά.

Συσκευασία και παράδοση

Οι διεθνείς παραγγελίες μπορούν να κανονιστούν σύμφωνα με την ποσότητα του προϊόντος, τις διαστάσεις, τον προορισμό και τις απαιτήσεις παράδοσης.

Μπορούν να χρησιμοποιηθούν θαλάσσιες μεταφορές, αεροπορικές μεταφορές, ταχεία παράδοση ή διαμεταφορέας που ορίζεται από τον πελάτη. Η συσκευασία επιλέγεται σύμφωνα με τη δομή του προϊόντος και τις συνθήκες μεταφοράς.

Συχνές Ερωτήσεις

Ε1: Σε τι χρησιμοποιείται το φίλτρο τροφοδοτικού;

Είναι εγκατεστημένο στην είσοδο ισχύος του ηλεκτρονικού εξοπλισμού για την καταστολή των αγώγιμων ηλεκτρομαγνητικών παρεμβολών που ταξιδεύουν μέσω της γραμμής ισχύος. Τυπικές εφαρμογές περιλαμβάνουν μονοφασικούς μετατροπείς, σερβοκινητήρες, τροφοδοτικά μεταγωγής και ελεγκτές.

Ε2: Ποιους τύπους παρεμβολών μπορεί να καταστείλει;

Το φίλτρο έχει σχεδιαστεί για να αντιμετωπίζει παρεμβολές υψηλής συχνότητας τόσο κοινής όσο και διαφορικής λειτουργίας. Η καθορισμένη περιοχή φιλτραρίσματος είναι 5 kHz--30 MHz για την ισχύουσα διαμόρφωση.

Ε3: Πού πρέπει να εγκατασταθεί το φίλτρο;

Θα πρέπει να εγκατασταθεί όσο πιο κοντά στην είσοδο ισχύος του προστατευμένου εξοπλισμού. Τα καλώδια της πλευράς εισόδου και εξόδου πρέπει να διαχωρίζονται για να μειωθεί η ηλεκτρομαγνητική σύζευξη που θα μπορούσε να παρακάμψει το φίλτρο.

Ε4: Μπορεί να χρησιμοποιηθεί με μονοφασικούς μετατροπείς και σερβοκινητήρες;

Ναί. Προορίζεται για εφαρμογές όπως μονοφασικοί μετατροπείς, σερβομηχανισμοί, τροφοδοτικά μεταγωγής, ελεγκτές και παρόμοιος ηλεκτρονικός εξοπλισμός, με την προϋπόθεση ότι οι ηλεκτρικές ονομασίες είναι συμβατές.

Ε5: Πώς πρέπει να επιλεγεί το ονομαστικό ρεύμα;

Η επιλογή θα πρέπει να λαμβάνει υπόψη το ονομαστικό και πραγματικό ρεύμα λειτουργίας του εξοπλισμού, την τάση τροφοδοσίας, τις συνθήκες λειτουργίας και τις προδιαγραφές του φίλτρου. Οι παρεχόμενες οδηγίες επιλογής συνιστούν περίπου 1,2--1,5 φορές το ονομαστικό ρεύμα του εξοπλισμού.

Ε6: Μπορεί το φίλτρο να εξαλείψει σφάλματα υπέρτασης ή υπερέντασης μετατροπέα;

Μπορεί να βοηθήσει όταν αυτά τα συμπτώματα προκαλούνται ή επιδεινώνονται από ηλεκτρομαγνητικές παρεμβολές ή διαταραχές της γραμμής ρεύματος. Εάν το σφάλμα οφείλεται σε υπερφόρτωση, λανθασμένη γείωση, προβλήματα μόνωσης ή σφάλμα εσωτερικού εξοπλισμού, η υποκείμενη αιτία πρέπει να αντιμετωπιστεί ξεχωριστά.

Ε7: Μπορεί να προσαρμοστεί η διαμόρφωση του φίλτρου;

Οι ηλεκτρικές ονομασίες, η δομή φιλτραρίσματος, οι διαστάσεις εγκατάστασης και άλλες προδιαγραφές μπορούν να αξιολογηθούν σύμφωνα με τις απαιτήσεις εξοπλισμού και εφαρμογής.

Ε8: Το υψόμετρο εγκατάστασης επηρεάζει το ονομαστικό ρεύμα;

Ναί. Πάνω από 1.000 m, η μειωμένη απαγωγή θερμότητας μπορεί να απαιτεί μείωση ρεύματος. Οι παρεχόμενες τεχνικές πληροφορίες καθορίζουν μέγιστο υψόμετρο 2.000 m και συνιστούν μείωση ρεύματος 15% πάνω από 1.000 m. Η τελική απαίτηση θα πρέπει να επιβεβαιωθεί για το επιλεγμένο μοντέλο.

Κατασκευαστής φίλτρου τροφοδοτικού στην Κίνα

Η Dufew Electric παρέχει φίλτρα τροφοδοσίας για μονοφασικούς μετατροπείς, σερβοκινητήρες, τροφοδοτικά μεταγωγής, ελεγκτές και άλλο ηλεκτρονικό εξοπλισμό ισχύος. Τα φίλτρα χρησιμοποιούν εξαρτήματα φιλτραρίσματος κοινής λειτουργίας και διαφορικής λειτουργίας για να μειώσουν το αγώγιμο EMI μέσω της σύνδεσης ρεύματος.

Για την επιλογή προϊόντος, δώστε την τάση του εξοπλισμού, το ονομαστικό ρεύμα, τη συχνότητα λειτουργίας, τις συνθήκες εγκατάστασης και τις διαθέσιμες πληροφορίες παρεμβολών για έλεγχο διαμόρφωσης.
