Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.

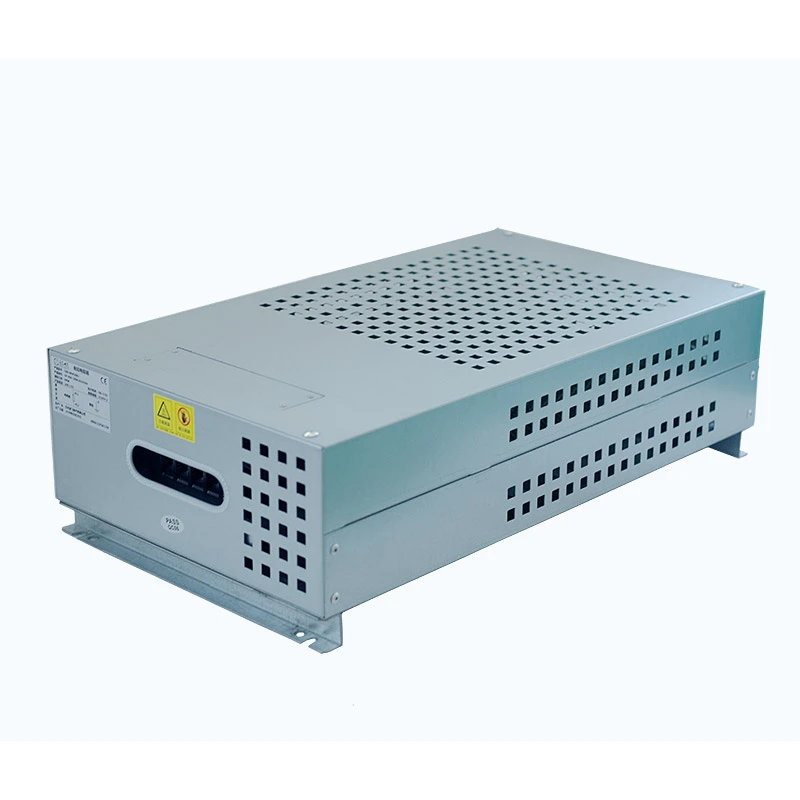

Το Dufew High Power Resistor Box συνδυάζει πολλαπλά κυματοειδή στοιχεία αντίστασης σε ένα συμπαγές μεταλλικό περίβλημα για να καλύψει τις απαιτήσεις απαγωγής ενέργειας υψηλής ισχύος.
Οι μονάδες αντίστασης μπορούν να συνδεθούν σε σειρά ή παράλληλα σύμφωνα με διαφορετικές απαιτήσεις ισχύος και αντίστασης. Το περίβλημα είναι κατασκευασμένο από χαλύβδινη πλάκα με επίστρωση αλουμινίου-ψευδαργύρου με ενσωματωμένους ακροδέκτες και συσκευές προστασίας θερμοκρασίας για ασφαλή και άνετη εγκατάσταση.
Με προσαρμόσιμες προδιαγραφές και πολλαπλές διαμορφώσεις ψύξης, αυτό το προϊόν είναι κατάλληλο για συστήματα πέδησης inverter, βιομηχανικό εξοπλισμό δοκιμών, εφαρμογές αποθήκευσης ενέργειας και συστήματα μετάδοσης κίνησης μεγάλης κλίμακας.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Εύρος ισχύος | 1kW-30kW |
| Τάση λειτουργίας | ≤1200V |
| Εύρος Αντίστασης | 0,01Ω-1kΩ |
| Ανοχή αντίστασης | ±3% / ±5% / ±10% |
| Βαθμός προστασίας | IP20 / IP23 |
| Συντελεστής θερμοκρασίας | ≤300 ppm/℃ |
| Βαθμός επιβραδυντικού φλόγας | UL94V-2 |
| Πρότυπο | GB-5792 |
Παράδειγμα: CRB 10KW 13,6R J
| Κώδικας | Περιγραφή |
|---|---|
| CRB | Κουτί αντίστασης υψηλής ισχύος |
| 10 KW | Ονομαστική ισχύς |
| 13,6R | Ονομαστική αντίσταση |
| J | Ανοχή αντίστασης (K=10%, J=5%, H=3%) |
Η επιλογή του σωστού High Power Resistor Box εξαρτάται από τις ηλεκτρικές απαιτήσεις, τις συνθήκες λειτουργίας και το περιβάλλον εγκατάστασης. Οι βασικοί παράγοντες επιλογής περιλαμβάνουν:
Επιλέξτε την κατάλληλη χωρητικότητα ισχύος σύμφωνα με τις απαιτήσεις κατανάλωσης ενέργειας, τις συνθήκες φορτίου και τους κύκλους λειτουργίας.
Η τιμή αντίστασης πρέπει να ταιριάζει με την τάση του συστήματος, τις απαιτήσεις ρεύματος και τις συνθήκες εφαρμογής για να διασφαλιστεί η σταθερή απαγωγή ενέργειας.
Λάβετε υπόψη τη διάρκεια λειτουργίας, τον χώρο εγκατάστασης και τις συνθήκες απαγωγής θερμότητας για να επιλέξετε την κατάλληλη διαμόρφωση ψύξης.
Διαφορετικές εφαρμογές μπορεί να απαιτούν διαφορετικές δομές περιβλήματος, επίπεδα προστασίας και μηχανικά σχέδια.
Εξετάστε τις μεθόδους σύνδεσης, τις απαιτήσεις τοποθέτησης, τις λειτουργίες προστασίας και τις συνθήκες ολοκλήρωσης του συστήματος για να διασφαλίσετε ότι το κιβώτιο αντιστάσεων ταιριάζει με το πλήρες σύστημα εξοπλισμού.
Σχεδιασμένο για βιομηχανικές εφαρμογές υψηλής ισχύος, το σύστημα αντίστασης μπορεί να διαμορφωθεί ώστε να πληροί διαφορετικές απαιτήσεις λειτουργίας, όπως πέδηση μετατροπέα, δοκιμή εκφόρτισης αποθήκευσης ενέργειας, δοκιμές γήρανσης βιομηχανικού εξοπλισμού και εφαρμογές προσομοίωσης φορτίου ισχύος.
Τα εσωτερικά κυκλώματα αντιστάσεων μπορούν να χωριστούν σε πολλαπλούς ανεξάρτητους κλάδους ισχύος, επιτρέποντας στο σύστημα να προσαρμόζεται σε διαφορετικές συνθήκες λειτουργίας, όπως θέση σε λειτουργία χαμηλού φορτίου, λειτουργία ονομαστικής ισχύος και δοκιμή υπερφόρτωσης σύντομου χρόνου.
Αυτή η ευέλικτη διαμόρφωση βελτιώνει την προσαρμοστικότητα του εξοπλισμού, απλοποιεί τις διαδικασίες δοκιμών και μειώνει την ανάγκη για λύσεις πολλαπλών αντιστάσεων για διαφορετικές εφαρμογές.
Η δομή του περιβλήματος υποστηρίζει διάφορα στοιχεία αντίστασης σύμφωνα με συγκεκριμένες απαιτήσεις εφαρμογής, συμπεριλαμβανομένων των κυματοειδών αντιστάσεων, των αντιστάσεων από αλουμίνιο και των σωληνοειδών αντιστάσεων.
Μπορούν να επιλεγούν διαφορετικές διαμορφώσεις για καθαρούς χώρους παραγωγής, περιβάλλοντα με σκόνη, ελαιώδεις βιομηχανικές εγκαταστάσεις και άλλες απαιτητικές συνθήκες εργασίας για την επίτευξη αξιόπιστης απόδοσης.
Το εσωτερικό περίβλημα υιοθετεί έναν ανεξάρτητο σχεδιασμό θαλάμου ψύξης, παρέχοντας ειδικά κανάλια ροής αέρα για διαφορετικές ομάδες αντιστάσεων. Αυτή η δομή βοηθά στη μείωση της συσσώρευσης θερμότητας μεταξύ των κυκλωμάτων και βελτιώνει τη συνολική θερμική σταθερότητα κατά τη λειτουργία.
Πολλαπλοί αξονικοί ανεμιστήρες παρέχουν κατευθυντική ροή αέρα στα θερμαντικά στοιχεία, βελτιώνοντας την απόδοση απαγωγής θερμότητας κατά τη συνεχή λειτουργία υψηλής ισχύος.
Ο βελτιστοποιημένος σχεδιασμός εξαερισμού βοηθά στη διατήρηση σταθερής απόδοσης θερμοκρασίας για εφαρμογές μεγάλης διάρκειας, συμπεριλαμβανομένων των συνθηκών δοκιμής βαρέος φορτίου 24 ωρών.
Κάθε κλάδος τροφοδοσίας είναι εξοπλισμένος με ανεξάρτητους διακόπτες παρακολούθησης θερμοκρασίας και προστασίας, επιτρέποντας τον γρήγορο εντοπισμό και τον έλεγχο μη φυσιολογικών συνθηκών κατά τη λειτουργία.
Αυτός ο σχεδιασμός παρέχει:
- Απομόνωση μεμονωμένων βλαβών
- Μειωμένη επίδραση σε άλλα κυκλώματα
- Βελτιωμένη διαθεσιμότητα συστήματος
Όταν ένας κλάδος αντιμετωπίζει μη φυσιολογικές συνθήκες θερμοκρασίας, το επηρεαζόμενο κύκλωμα μπορεί να αποσυνδεθεί ενώ άλλα κυκλώματα συνεχίζουν να λειτουργούν κανονικά.
Το περίβλημα και τα εσωτερικά εξαρτήματα συμμορφώνονται με τις απαιτήσεις επιβραδυντικού φλόγας UL94V-2, συμβάλλοντας στη βελτίωση της απόδοσης ασφαλείας κατά τη λειτουργία υπερφόρτωσης και τη μακροχρόνια βιομηχανική χρήση.
Το κύριο κύκλωμα υιοθετεί παχύρρευστες ενσωματωμένες χάλκινες ράβδους για να εξασφαλίσει αξιόπιστη μετάδοση ρεύματος υπό συνθήκες λειτουργίας υψηλής ισχύος.
Η ενισχυμένη δομή βοηθά στην επίτευξη:
- Χαμηλότερη απώλεια τάσης
- Μειωμένη θέρμανση αγωγών
- Βελτιωμένη μακροπρόθεσμη ικανότητα μεταφοράς ρεύματος
Σε σύγκριση με τους συμβατικούς λεπτούς ακροδέκτες ή τις χάλκινες λωρίδες, αυτός ο σχεδιασμός της ράβδου παρέχει καλύτερη σταθερότητα για συνεχείς εφαρμογές υψηλού ρεύματος.
Το σύστημα χάλκινων ζυγών παρέχει πολλαπλές θέσεις σύνδεσης, επιτρέποντας ευκολότερη ενσωμάτωση με διαφορετικό δοκιμασμένο εξοπλισμό, παράλληλα συστήματα και προσαρμοσμένες ηλεκτρικές διατάξεις.
Το High Power Resistor Box χρησιμοποιείται ευρέως σε βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη απορρόφηση ενέργειας, προσομοίωση φορτίου, έλεγχο ρεύματος και λύσεις αντίστασης υψηλής ισχύος. Οι τυπικοί τομείς εφαρμογής περιλαμβάνουν:
Σε βαριά βιομηχανικά πεδία, το σύστημα αντίστασης εφαρμόζεται συνήθως σε μεταλλουργικό εξοπλισμό παραγωγής, μεγάλα συστήματα μετάδοσης και μηχανήματα βαρέως τύπου όπου απαιτείται σταθερή λειτουργία υπό συνθήκες υψηλής ισχύος.
Για εφαρμογές αποθήκευσης ενέργειας και ηλεκτρικών δοκιμών, μπορεί να ενσωματωθεί σε πλατφόρμες δοκιμών αποθήκευσης ενέργειας, συστήματα δοκιμών εκφόρτισης μπαταρίας και ηλεκτρικό εξοπλισμό δοκιμής υψηλής ισχύος για να παρέχει ελεγχόμενες συνθήκες φορτίου και αξιόπιστη επαλήθευση απόδοσης.
Το σύστημα είναι κατάλληλο για γερανούς λιμένων, βαριά ανυψωτικά μηχανήματα και συστήματα ανύψωσης που απαιτούν αποτελεσματική απαγωγή ενέργειας και σταθερή απόδοση πέδησης κατά τη συχνή λειτουργία.
Σε εφαρμογές βιομηχανικού αυτοματισμού και μετάδοσης κίνησης, μπορεί να χρησιμοποιηθεί με μεγάλα συστήματα μετάδοσης κίνησης μετατροπέα, εφαρμογές πέδησης κινητήρα και εξοπλισμό αυτοματισμού για την υποστήριξη αξιόπιστου ελέγχου ισχύος και προστασίας του συστήματος.
| Στοιχείο απόδοσης | Συνθήκη δοκιμής | Απαίτηση |
|---|---|---|
| Διηλεκτρική αντοχή | 2500VAC/50Hz/60S | Ρεύμα διαρροής ≤10mA |
| Αντίσταση μόνωσης | 1000 VDC | ≥100MΩ |
| Υπερφόρτωση βραχυχρόνιου χρόνου | 10 φορές ονομαστική ισχύς 5S | Καμία ορατή ζημιά |
| Μακροπρόθεσμη διάρκεια ζωής φορτίου | Κυκλική λειτουργία (εκφόρτιση 10 S, διάστημα 90 S) | >9000h |
| Δοκιμή υγρής θερμότητας | 40℃±2℃ / 90%-95% RH / 100h | △R≤±(1%R+0,05Ω) |
| Κύκλος θερμοκρασίας | -55℃, 55℃, 155℃ / 15 λεπτά το καθένα, 5 κύκλοι | △R≤±(2%R+0,05Ω) |
| Αντοχή στη θερμότητα | 350℃/2h | Χωρίς εμφανή αποχρωματισμό ή ζημιά |
| Συντελεστής θερμοκρασίας | Ονομαστικό φορτίο έναντι στατικής αντίστασης | <300 ppm/℃ |
| Επιβράδυνση φλόγας | 10 φορές ονομαστική ισχύς για 5 λεπτά | Κόκκινη θέρμανση χωρίς φλόγα |
| Στοιχείο απόδοσης | Συνθήκη δοκιμής | Απαίτηση |
|---|---|---|
| Αντοχή τερματικού | 45N/30S | Χωρίς χαλαρότητα ή ορατή ζημιά |
| Αντοχή σε κραδασμούς | 5-200Hz, 1g, 98m/S² | Χωρίς δομικές ζημιές |
| Αντοχή στη θερμότητα συγκόλλησης | Τερματικό βυθισμένο στους 350±5℃ για 3S | △R≤±(1%R+0,05Ω) |
| Εμφάνιση | Οπτική επιθεώρηση | Χωρίς ζημιά, καθαρή σήμανση |
| Συγκολλησιμότητα | Τερματικό βυθισμένο στους 235±5℃ για 5S | Κάλυψη συγκόλλησης >95% |
| Στοιχείο σύγκρισης | Κουτί αντίστασης υψηλής ισχύος | Συμβατικό κιβώτιο πέδησης/αντίστασης φορτίου |
|---|---|---|
| Εύρος Εφαρμογής | Υποστηρίζει πέδηση, δοκιμές εκφόρτισης, δοκιμές γήρανσης και προσομοιωμένα φορτία | Συνήθως σχεδιάζεται για σενάρια μεμονωμένων εφαρμογών |
| Σύστημα ψύξης | Ανεξάρτητοι θάλαμοι ψύξης με ειδικά κανάλια ροής αέρα | Κοινή δομή ροής αέρα με πιθανή συσσώρευση θερμότητας |
| Σχεδιασμός Προστασίας | Ατομική προστασία θερμοκρασίας για κάθε κλάδο ισχύος | Συνήθως χρησιμοποιεί προστασία συνολικής θερμοκρασίας |
| Δομή μεταφοράς ρεύματος | Ενισχυμένη χάλκινη ράβδος για λειτουργία υψηλού ρεύματος | Τυπικοί ακροδέκτες με περιορισμένη δυνατότητα ρεύματος |
| Μηχανική Δομή | Ενισχυμένο περίβλημα κατάλληλο για περιβάλλοντα βαρέως τύπου | Τυπική κατασκευή λαμαρίνας για ελαφρύτερες εφαρμογές |
Η Dufew Electric ειδικεύεται στο σχεδιασμό και την κατασκευή προϊόντων βιομηχανικών αντιστάσεων, συμπεριλαμβανομένων High Power Resistor Box, αντιστάσεων πέδησης και προσαρμοσμένων συγκροτημάτων αντιστάσεων για βιομηχανικά συστήματα κίνησης, εξοπλισμό δοκιμών και ενεργειακές εφαρμογές.
Η διαδικασία κατασκευής μας καλύπτει ολόκληρο τον κύκλο παραγωγής, συμπεριλαμβανομένης της συναρμολόγησης στοιχείων αντίστασης, της ηλεκτρικής διαμόρφωσης, της κατασκευής περιβλήματος, της ενσωμάτωσης εξαρτημάτων, της δοκιμής απόδοσης και της τελικής επιθεώρησης.
Με επαγγελματική τεχνική υποστήριξη και τυποποιημένες διαδικασίες παραγωγής, η Dufew μπορεί να παρέχει αξιόπιστες λύσεις αντιστάσεων με:
- Προσαρμοσμένες διαμορφώσεις ισχύος και αντίστασης
- Εύκαμπτα σχέδια περιβλημάτων και ψύξης
- Πλήρης δοκιμή ηλεκτρικής απόδοσης
- Σταθερή ικανότητα παραγωγής παρτίδων
- Υποστήριξη έργων OEM και κατασκευαστών βιομηχανικού εξοπλισμού
Κάθε προϊόν υποβάλλεται σε αυστηρό ποιοτικό έλεγχο για να διασφαλιστεί σταθερή ηλεκτρική απόδοση, μηχανική αξιοπιστία και μακροπρόθεσμη ασφάλεια λειτουργίας σε απαιτητικά βιομηχανικά περιβάλλοντα.
Διαφορετικές βιομηχανικές εφαρμογές απαιτούν διαφορετικά επίπεδα ισχύος, τιμές αντίστασης και συνθήκες εγκατάστασης. Η Dufew παρέχει προσαρμοσμένες λύσεις High Power Resistor Box που βασίζονται σε συγκεκριμένες απαιτήσεις του έργου.
Οι επιλογές προσαρμογής περιλαμβάνουν:
- Ονομαστική ισχύς και τιμή αντίστασης
- Τάση λειτουργίας και χωρητικότητα ρεύματος
- Διαμόρφωση ψύξης
- Διαστάσεις περιβλήματος και δομή στερέωσης
- Διαρρύθμιση τερματικού
- Απαιτήσεις προστασίας
Με επαγγελματική ικανότητα σχεδίασης και κατασκευής αντιστάσεων, η Dufew βοηθά τους πελάτες να αναπτύξουν αξιόπιστες λύσεις για βιομηχανικές δοκιμές, εκφόρτιση ενέργειας, συστήματα πέδησης και εφαρμογές εξοπλισμού βαρέως τύπου.
Η Dufew εκτελεί ολοκληρωμένες επιθεωρήσεις ποιότητας για να επαληθεύσει την ηλεκτρική ασφάλεια, τη μηχανική αντοχή και τη μακροπρόθεσμη αξιοπιστία λειτουργίας.
Ο ποιοτικός έλεγχος περιλαμβάνει:
- Έλεγχος πρώτων υλών
- Δοκιμή ηλεκτρικής απόδοσης
- Δοκιμή προστασίας θερμοκρασίας
- Τελικός έλεγχος προϊόντος
Η Dufew παρέχει επαγγελματικές λύσεις συσκευασίας σύμφωνα με το μέγεθος του προϊόντος και τις απαιτήσεις μεταφοράς.
Χαρακτηριστικά συσκευασίας:
- Ασφαλής εσωτερική στερέωση
- Προστασία από κραδασμούς και κραδασμούς
- Κατάλληλο για διεθνείς μεταφορές
- Υποστήριξη για προσαρμοσμένες και μαζικές παραγγελίες
Το High Power Resistor Box είναι κατάλληλο για συστήματα πέδησης inverter υψηλής ισχύος, δοκιμές βιομηχανικού φορτίου, συστήματα εκκένωσης αποθήκευσης ενέργειας, ανυψωτικό εξοπλισμό, συστήματα αιολικής ενέργειας και άλλες εφαρμογές που απαιτούν μεγάλη ικανότητα κατανάλωσης ενέργειας.
Ο διακόπτης προστασίας θερμοκρασίας παρακολουθεί την εσωτερική θερμοκρασία και παρέχει προστασία έναντι της θερμοκρασίας. Όταν εμφανίζονται μη φυσιολογικές συνθήκες θερμότητας, αποσυνδέει το σχετικό κύκλωμα για να μειώσει τους κινδύνους υπερθέρμανσης και να βελτιώσει την αξιοπιστία του συστήματος.
Ναί. Το Dufew υποστηρίζει την προσαρμογή της βαθμολογίας ισχύος, της τιμής αντίστασης, των διαστάσεων του περιβλήματος, του βαθμού προστασίας, της διαμόρφωσης αντίστασης και των μεθόδων σύνδεσης.
Ο κατάλληλος χώρος αερισμού, η κατεύθυνση ροής αέρα, η θερμοκρασία περιβάλλοντος και η θέση εγκατάστασης θα πρέπει να λαμβάνονται υπόψη για τη διατήρηση της αποτελεσματικής απαγωγής θερμότητας κατά τη λειτουργία.
Η συνεχής απόδοση λειτουργίας επηρεάζεται από την ονομαστική ισχύ, τη διάρκεια φορτίου, την απόδοση ψύξης, τη θερμοκρασία περιβάλλοντος και το σχεδιασμό θερμικής διαχείρισης. Η σωστή διαμόρφωση βοηθά στη διασφάλιση σταθερής λειτουργίας κάτω από μακροχρόνιες συνθήκες εργασίας.
Το High Power Resistor Box μπορεί να σχεδιαστεί για διαφορετικά βιομηχανικά περιβάλλοντα. Το επίπεδο προστασίας, η δομή του περιβλήματος και η επιλογή εξαρτημάτων μπορούν να προσαρμοστούν σύμφωνα με συνθήκες όπως η σκόνη, η υγρασία, οι αλλαγές θερμοκρασίας ή η εγκατάσταση σε εξωτερικό χώρο.
Ναί. Μπορούν να διαμορφωθούν κιβώτια πολλαπλών αντιστάσεων για συστήματα που απαιτούν μεγαλύτερη χωρητικότητα ισχύος. Για τη διατήρηση της ασφαλούς και αξιόπιστης λειτουργίας απαιτείται η σωστή ηλεκτρική αντιστοίχιση, η απόσταση εγκατάστασης και η απαγωγή θερμότητας.
Η Dufew ειδικεύεται στον σχεδιασμό και την κατασκευή βιομηχανικών αντιστάσεων, παρέχοντας προσαρμοσμένες λύσεις αντιστάσεων, αυστηρό έλεγχο ποιότητας και πλήρη δοκιμή απόδοσης για κατασκευαστές βιομηχανικού εξοπλισμού, συστήματα δοκιμών και ενεργειακές εφαρμογές.
Αναζητάτε μια λύση αντίστασης υψηλής ισχύος για τον βιομηχανικό εξοπλισμό ή το σύστημα δοκιμών σας;
Στείλτε μας τα στοιχεία της εφαρμογής σας, συμπεριλαμβανομένης της ονομαστικής ισχύος, της τιμής αντίστασης, της τάσης λειτουργίας, του κύκλου λειτουργίας, των απαιτήσεων ψύξης και των συνθηκών εγκατάστασης. Η Dufew θα παρέχει μια κατάλληλη διαμόρφωση High Power Resistor Box και τεχνική υποστήριξη.
Ζητήστε σήμερα μια προσφορά για προσαρμοσμένες λύσεις αντιστάσεων.
