Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.

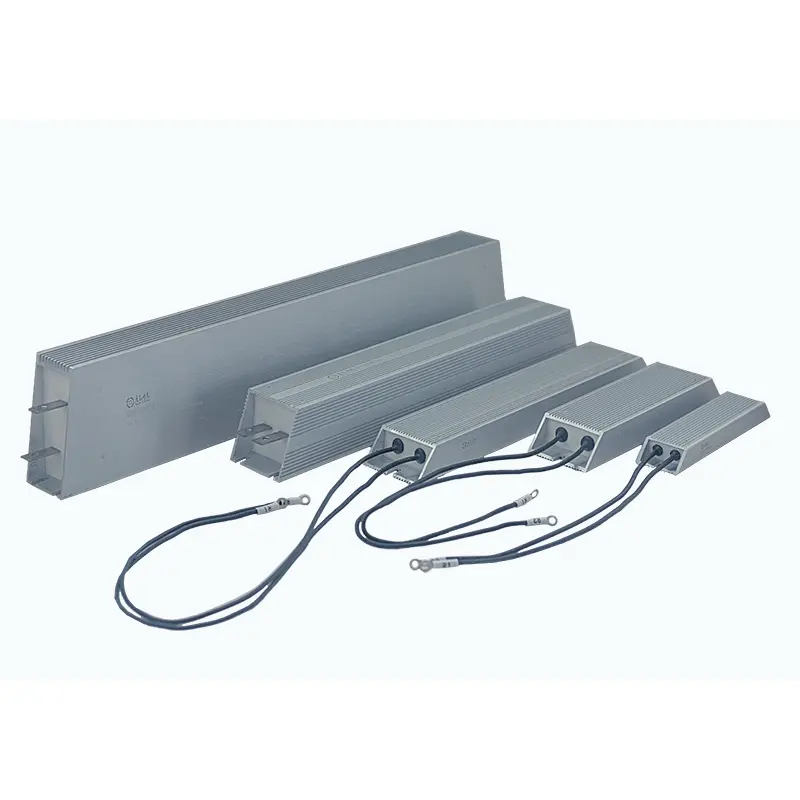

Τα βιομηχανικά συστήματα ισχύος λειτουργούν συχνά υπό βαριά φορτία, συχνό φρενάρισμα, κραδασμούς και υψηλές θερμοκρασίες. Για να διασφαλιστεί η αξιόπιστη λειτουργία σε αυτά τα απαιτητικά περιβάλλοντα, η αντίσταση με επένδυση αλουμινίου DUFEW Trapezoidal συνδυάζει ένα ανθεκτικό περίβλημα αλουμινίου με μια βελτιστοποιημένη εσωτερική θερμική δομή που μεταφέρει αποτελεσματικά τη θερμότητα ενώ προστατεύει το στοιχείο αντίστασης από σκόνη, υγρασία, κραδασμούς και μηχανικές κρούσεις.
Το στοιχείο αντίστασης κατασκευάζεται χρησιμοποιώντας σύρμα νικελίου-χρωμίου (Ni-Cr) ή κράματος Constantan με ακριβή περιέλιξη, τοποθετημένο σε μονωτικό πυρήνα υψηλής θερμοκρασίας. Μετά την ηλεκτρική μόνωση με φύλλα μαρμαρυγίας, το συγκρότημα ενθυλακώνεται πλήρως μέσα σε ένα τραπεζοειδές περίβλημα αλουμινίου χρησιμοποιώντας ένα ειδικά διαμορφωμένο μείγμα χαλαζιακής άμμου υψηλής καθαρότητας και ρητίνης υψηλής θερμοκρασίας. Αυτή η δομή δημιουργεί μια αποτελεσματική διαδρομή θερμικής αγωγιμότητας, μεταφέροντας γρήγορα την εσωτερική θερμότητα στα εξωτερικά πτερύγια ψύξης ενώ προστατεύει την αντίσταση από την οξείδωση και τη μόλυνση του περιβάλλοντος.
Σχεδιασμένη για βιομηχανικό αυτοματισμό και εξοπλισμό βαρέως τύπου, η αντίσταση υποστηρίζει συνδέσεις ακροδεκτών από ανοξείδωτο χάλυβα και καλωδίων υψηλής θερμοκρασίας, επιτρέποντας ευέλικτη εγκατάσταση σε συστήματα πέδησης VFD, σερβοκινητήρες, ερμάρια ελέγχου κινητήρα, τράπεζες φορτίου, εξοπλισμό ανανεώσιμων πηγών ενέργειας και συστήματα βιομηχανικής διανομής ενέργειας.
Σε αντίθεση με τις συμβατικές ορθογώνιες αντιστάσεις αλουμινίου, το τραπεζοειδές περίβλημα είναι ειδικά σχεδιασμένο για να βελτιώνει τόσο την απόδοση ψύξης όσο και τη μηχανική σταθερότητα σε βιομηχανικά περιβάλλοντα.
Το τραπεζοειδές προφίλ αυξάνει την εξωτερική επιφάνεια ψύξης, επιτρέποντας τη θερμότητα να διαχέεται πιο αποτελεσματικά μέσω της φυσικής μεταφοράς και βελτιώνοντας την απόδοση συνεχούς λειτουργίας.
Το στοιχείο αντίστασης είναι πλήρως σφραγισμένο μέσα στο περίβλημα από αλουμίνιο, παρέχοντας εξαιρετική αντοχή στη σκόνη, την υγρασία, τους κραδασμούς και την οξείδωση ενώ παρατείνει τη διάρκεια ζωής του προϊόντος.
Μια ευρύτερη βάση στήριξης προσφέρει ισχυρότερη μηχανική υποστήριξη, μειώνοντας την κίνηση υπό συνεχείς κραδασμούς και καθιστώντας την αντίσταση κατάλληλη για γερανούς, ανελκυστήρες, εργαλειομηχανές και άλλο εξοπλισμό βαρέως τύπου.
Το γέμισμα χαλαζιακής άμμου μεταφέρει τη θερμότητα πολύ πιο γρήγορα από τον αέρα, επιτρέποντας στην εσωτερική θερμότητα να φτάσει γρήγορα στο περίβλημα αλουμινίου για βελτιωμένη απόδοση ψύξης. Μπορούν να εγκατασταθούν πρόσθετες ψύκτες θερμότητας όταν απαιτείται μεγαλύτερη συνεχής απαγωγή ισχύος.
- Βελτιστοποιημένο τραπεζοειδές περίβλημα - Η μεγαλύτερη επιφάνεια ψύξης βελτιώνει τη φυσική απαγωγή θερμότητας σε σύγκριση με τις συμβατικές ορθογώνιες αντιστάσεις αλουμινίου.
- Κατασκευή πλήρως σε γλάστρα - Η πλήρης ενθυλάκωση προστατεύει από τη σκόνη, την υγρασία, τους κραδασμούς, την οξείδωση και τους μηχανικούς κραδασμούς.
- Εξαιρετική θερμική αγωγιμότητα - Η πλήρωση με χαλαζιακή άμμο μεταφέρει γρήγορα την εσωτερική θερμότητα στο περίβλημα από αλουμίνιο, υποστηρίζοντας υψηλότερη πυκνότητα ισχύος.
- Ευρύ εύρος αντίστασης -- Διατίθεται από 0,01Ω έως 120 kΩ με ανοχές αντίστασης ±3%, ±5% και ±10%.
- Αξιόπιστη μηχανική αντοχή - Η φαρδιά βάση αλουμινίου εξασφαλίζει ασφαλή τοποθέτηση για εξοπλισμό που λειτουργεί υπό συνεχείς κραδασμούς.
- Ευέλικτες επιλογές σύνδεσης - Διατίθεται με ακροδέκτες από ανοξείδωτο χάλυβα ή καλώδια ηλεκτροδίων υψηλής θερμοκρασίας για διαφορετικές απαιτήσεις εγκατάστασης.
- Διαθέσιμη προσαρμοσμένη κατασκευή - Η βαθμολογία ισχύος, η τιμή αντίστασης, οι διαστάσεις, οι ακροδέκτες και οι διαμορφώσεις τοποθέτησης μπορούν να προσαρμοστούν για έργα OEM.
Η αντίσταση με επένδυση αλουμινίου τραπεζοειδούς είναι κατάλληλη για βιομηχανικά συστήματα που απαιτούν αξιόπιστη απαγωγή ισχύος, υψηλή μηχανική αντοχή και μακροπρόθεσμη σταθερότητα.
Κινητήρες μεταβλητής συχνότητας (VFD), σερβοκινητήρες, κυκλώματα πέδησης κινητήρα και συστήματα απαγωγής αναγεννητικής ενέργειας.
Γερανοί, ανελκυστήρες, ελαστήρια, μηχανήματα εξόρυξης, συμπιεστές και άλλος εξοπλισμός που λειτουργούν υπό συχνές συνθήκες δόνησης και πέδησης.
Συγκροτήματα φορτίου, δοκιμή τροφοδοσίας, συστήματα εκφόρτισης μπαταρίας, προσομοίωση δυναμικού φορτίου και βιομηχανικοί πάγκοι δοκιμών.
Εξοπλισμός αποθήκευσης ενέργειας, φωτοβολταϊκοί μετατροπείς, μετατροπείς αιολικής ενέργειας, εξοπλισμός φόρτισης και συστήματα μετατροπής ισχύος.
Ηλεκτρικά ερμάρια, εξοπλισμός διανομής, συστήματα αυτοματισμού και μηχανήματα OEM που απαιτούν συμπαγείς, σφραγισμένες και υψηλής αξιοπιστίας αντιστάσεις ισχύος.
Η σωστή εγκατάσταση είναι απαραίτητη για την επίτευξη βέλτιστης θερμικής απόδοσης και μεγάλης διάρκειας ζωής.
Επιβεβαιώστε ότι η τιμή αντίστασης, η ονομαστική ισχύς, η τάση λειτουργίας και οι διαστάσεις πληρούν τις απαιτήσεις του εξοπλισμού πριν από την εγκατάσταση.
Ελέγξτε ότι το περίβλημα από αλουμίνιο, οι ακροδέκτες και οι οπές στερέωσης δεν έχουν παραμορφώσεις, ρωγμές ή ζημιές κατά τη μεταφορά.
Τοποθετήστε σταθερά την αντίσταση χρησιμοποιώντας τις οπές στερέωσης στη βάση. Βεβαιωθείτε ότι η επιφάνεια τοποθέτησης είναι επίπεδη και άκαμπτη για να διατηρείται καλή μηχανική σταθερότητα.
Για εφαρμογές μέσης και υψηλής ισχύος, εφαρμόστε ένα λεπτό στρώμα θερμικής ένωσης μεταξύ της βάσης της αντίστασης και της πλάκας στερέωσης ή της ψύκτρας για να βελτιώσετε τη μεταφορά θερμότητας.
Συνδέστε τους ακροδέκτες ή τα καλώδια καλωδίων με ασφάλεια και βεβαιωθείτε ότι όλες οι ηλεκτρικές συνδέσεις είναι σφιχτές για να αποτρέψετε την υπερβολική αντίσταση επαφής.
Τοποθετήστε την αντίσταση σε καλά αεριζόμενο χώρο. Για κλειστούς ηλεκτρικούς θαλάμους, συνιστάται η εξαναγκασμένη ψύξη με αέρα όταν λειτουργεί με υψηλή ισχύ.
Μετρήστε την τιμή αντίστασης πριν ενεργοποιήσετε το κύκλωμα και παρακολουθήστε τη θερμοκρασία λειτουργίας κατά την αρχική θέση σε λειτουργία.
Το στοιχείο αντίστασης τυλίγεται με ακρίβεια χρησιμοποιώντας σύρμα νικελίου-χρωμίου (Ni-Cr) ή κράματος Constantan υψηλής ποιότητας για να παρέχει σταθερή ηλεκτρική απόδοση, υψηλή ικανότητα υπερφόρτωσης και μεγάλη διάρκεια ζωής.
Ένα ανθεκτικό μονωτικό στρώμα μαρμαρυγίας απομονώνει ηλεκτρικά το σύρμα αντίστασης από το περίβλημα αλουμινίου ενώ διατηρεί εξαιρετική διηλεκτρική αντοχή σε υψηλές θερμοκρασίες.
Η εσωτερική κοιλότητα είναι γεμάτη με χαλαζιακή άμμο υψηλής καθαρότητας και ανθεκτική στη θερμότητα ρητίνη, δημιουργώντας μια αποτελεσματική διαδρομή θερμικής αγωγιμότητας που μεταφέρει γρήγορα τη θερμότητα από το στοιχείο αντίστασης στο περίβλημα αλουμινίου.
Το περίβλημα από εξωθημένο αλουμίνιο διαθέτει ένα βελτιστοποιημένο τραπεζοειδές προφίλ που αυξάνει την επιφάνεια ψύξης και βελτιώνει τη φυσική μεταφορά αέρα σε σύγκριση με τα συμβατικά ορθογώνια περιβλήματα.
Διατίθεται είτε με ακροδέκτες από ανοξείδωτο χάλυβα είτε με καλώδια μολύβδου υψηλής θερμοκρασίας για την ικανοποίηση διαφορετικών απαιτήσεων εγκατάστασης και καλωδίωσης.
| Κωδικός μοντέλου | Περιγραφή | Παράδειγμα |
|---|---|---|
| ΑΥΤΟΚΙΝΗΤΟ | Σειρά αντιστάσεων με επένδυση αλουμινίου τραπεζοειδούς | ΑΥΤΟΚΙΝΗΤΟ |
| 1500W | Ονομαστική ισχύς | 1500W |
| 27R | Ονομαστική αντίσταση | 27Ω |
| J | Ανοχή αντίστασης | J = ±5% (Προαιρετικό: H = ±3%, K = ±10%) |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Εύρος ισχύος | 50W--6kW |
| Τάση λειτουργίας | ≤1200V |
| Εύρος Αντίστασης | 0,01Ω--120kΩ |
| Ανοχή αντίστασης | ±3% / ±5% / ±10% |
| Βαθμολογία προστασίας | IP00 |
| Συντελεστής θερμοκρασίας (TCR) | ≤300 ppm/°C |
| Βαθμολογία επιβραδυντικού φλόγας | UL 94V-2 |
| Πρότυπο | GB/T 5792 |
| Χαρακτηριστικός | Συνθήκες δοκιμής | Εκτέλεση |
|---|---|---|
| Διηλεκτρική Αντοχή Τάσης | 2500VAC / 50Hz / 60s | Ρεύμα διαρροής ≤10mA |
| Αντίσταση μόνωσης | 1000 VDC | ≥100MΩ |
| Υπερφόρτωση βραχυχρόνιου χρόνου | 10× Ονομαστική ισχύς για 5 δευτερόλεπτα | Καμία ορατή ζημιά |
| Ζωή φορτίου | Κυκλική λειτουργία (10s ON / 90s OFF) | ＞9.000 ώρες |
| Αντοχή στην υγρασία | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Κύκλος ταχείας θερμοκρασίας | -55°C / 55°C / 155°C, 15 λεπτά το καθένα, 5 κύκλοι | ΔR ≤ ±(2%R + 0,05Ω) |
| Αντοχή στη θερμότητα | 350°C για 2 ώρες | Χωρίς ορατό αποχρωματισμό ή ζημιά |
| Συντελεστής θερμοκρασίας | Ονομαστικό φορτίο έναντι αντίστασης στο κρύο | ＜300 ppm/°C |
| Αντίσταση στη φλόγα | 10× Ονομαστική ισχύς για 5 λεπτά | Χωρίς ανάφλεξη ή ανοιχτή φλόγα |
| Χαρακτηριστικός | Συνθήκες δοκιμής | Εκτέλεση |
|---|---|---|
| Αντοχή τερματικού | 45N / 30s | Χωρίς χαλάρωση ή ορατή ζημιά |
| Αντοχή σε κραδασμούς | 5--200Hz, 1g, 98m/s² | Καμία ορατή δομική ζημιά |
| Αντοχή στη θερμότητα συγκόλλησης | Τερματικά βυθισμένα σε συγκόλληση 350±5°C για 3 δευτερόλεπτα | ΔR ≤ ±(1%R + 0,05Ω) |
| Εμφάνιση | Οπτική Επιθεώρηση | Χωρίς ορατή ζημιά, καθαρή σήμανση |
| Συγκολλησιμότητα | Τερματικά βυθισμένα σε συγκόλληση 235±5°C για 5 δευτερόλεπτα | Κάλυψη συγκόλλησης ≥95% |
| Στοιχείο σύγκρισης | Τραπεζοειδής αντίσταση με επένδυση αλουμινίου | Συμβατική ορθογώνια αντίσταση αλουμινίου |
|---|---|---|
| Σχεδιασμός Στέγασης | Το τραπεζοειδές προφίλ αυξάνει την περιοχή απαγωγής θερμότητας και την απόδοση ροής αέρα | Τυπικό ορθογώνιο περίβλημα με μικρότερη επιφάνεια ψύξης |
| Θερμική Διαχείριση | Η κατασκευή γεμάτη χαλαζία μεταφέρει τη θερμότητα γρήγορα στο περίβλημα από αλουμίνιο για πιο σταθερές θερμοκρασίες λειτουργίας | Η απαγωγή θερμότητας εξαρτάται κυρίως από την επιφάνεια του περιβλήματος, με αποτέλεσμα χαμηλότερη θερμική απόδοση |
| Σταθερότητα τοποθέτησης | Η ευρεία βάση παρέχει εξαιρετική μηχανική σταθερότητα για εξοπλισμό επιρρεπή σε κραδασμούς | Η στενότερη βάση προσφέρει χαμηλότερη αντίσταση στους κραδασμούς |
| Προστασία του Περιβάλλοντος | Πλήρως σφραγισμένη κατασκευή αντέχει στη σκόνη, την υγρασία, την οξείδωση και τη μηχανική μόλυνση | Η τυπική σφράγιση παρέχει περιορισμένη προστασία σε σκληρά βιομηχανικά περιβάλλοντα |
| Δυνατότητα Υψηλής Αντίστασης | Διαθέσιμες τιμές αντίστασης έως 120kΩ με σταθερή απόδοση | Οι επιλογές υψηλής αντίστασης είναι γενικά πιο περιορισμένες |
Α: Το τραπεζοειδές περίβλημα αλουμινίου αυξάνει την εξωτερική επιφάνεια ψύξης και βελτιώνει τη φυσική ροή αέρα γύρω από την αντίσταση. Παρέχει επίσης μια ευρύτερη βάση στήριξης για καλύτερη μηχανική σταθερότητα, καθιστώντας την κατάλληλη για βιομηχανικό εξοπλισμό βαρέως τύπου.
Α: Ναι. Η ενθυλάκωση γεμάτη χαλαζία μεταφέρει αποτελεσματικά την εσωτερική θερμότητα στο περίβλημα από αλουμίνιο, επιτρέποντας στην αντίσταση να αντέχει σε επαναλαμβανόμενους κύκλους πέδησης και βραχυπρόθεσμες υπερφορτώσεις διατηρώντας παράλληλα αξιόπιστη απόδοση.
Α: Ναι. Προαιρετικοί ενσωματωμένοι θερμικοί διακόπτες ή αισθητήρες θερμοκρασίας μπορούν να ενσωματωθούν κατόπιν αιτήματος για να παρέχουν πρόσθετη προστασία έναντι της θερμοκρασίας για εφαρμογές χωρίς επίβλεψη ή κρίσιμες για την ασφάλεια εφαρμογές.
Α: Ναι, με την προϋπόθεση ότι όλες οι αντιστάσεις έχουν τις ίδιες προδιαγραφές. Θα πρέπει να διατηρούνται ομοιόμορφος αερισμός, ισορροπημένη καλωδίωση και σωστή απαγωγή θερμότητας για να διασφαλίζεται ομοιόμορφη κατανομή φορτίου και μακροπρόθεσμη αξιοπιστία.
- Επαγγελματίας Κατασκευαστής Αντιστάσεων Ισχύος με πολυετή εμπειρία στα βιομηχανικά ηλεκτρονικά ισχύος.
- Προσαρμογή OEM & ODM για αντίσταση, βαθμολογία ισχύος, διαστάσεις, ακροδέκτες και επιλογές τοποθέτησης.
- Αυστηρός ποιοτικός έλεγχος με ολοκληρωμένη ηλεκτρική και μηχανική δοκιμή πριν από την αποστολή.
- Γρήγορη παραγωγή και σταθερή προμήθεια τόσο για τυπικά μοντέλα όσο και για προσαρμοσμένα έργα.
- Τεχνική υποστήριξη για να βοηθήσει τους πελάτες να επιλέξουν την καταλληλότερη λύση αντίστασης για την εφαρμογή τους.
