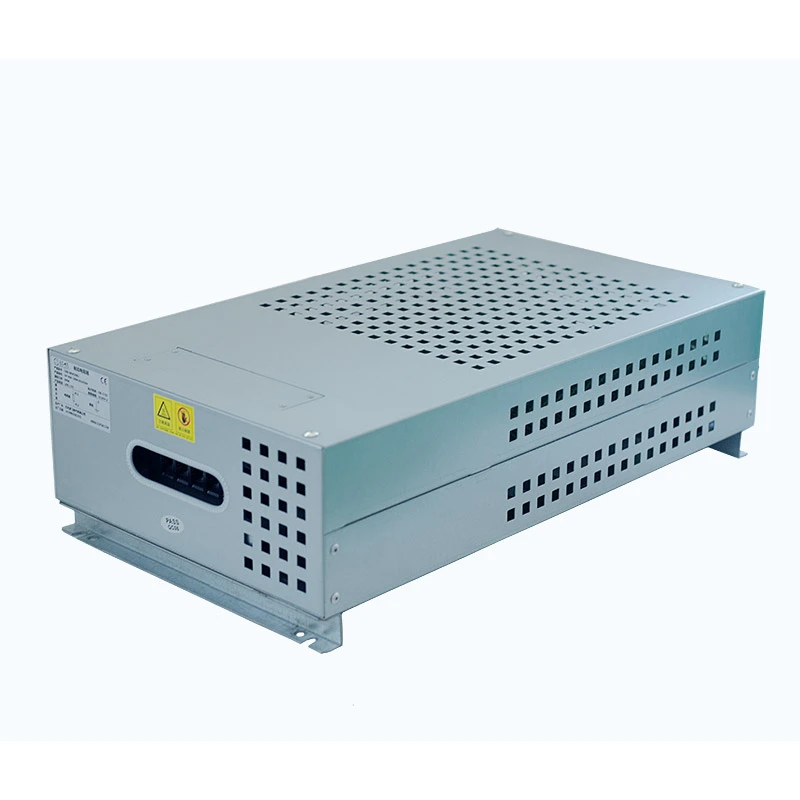

Κουτί αντίστασης πέδησης

Κατά τη διαδικασία πέδησης ενός συστήματος μετάδοσης κίνησης μεταβλητής συχνότητας, ο κινητήρας μπορεί να παράγει αναγεννητική ενέργεια όταν μειώνεται η ταχύτητα περιστροφής. Εάν αυτή η ενέργεια δεν μπορεί να καταναλωθεί αποτελεσματικά, η τάση διαύλου DC θα αυξηθεί και μπορεί να ενεργοποιήσει την προστασία του μετατροπέα.

Το Dufew Electric Braking Resistor Box έχει σχεδιαστεί για να συνεργάζεται με μονάδες πέδησης για να διαχέει αυτήν την περίσσεια ενέργειας μέσω των στοιχείων αντίστασης. Οι εσωτερικές κυματοειδείς αντιστάσεις συναρμολογούνται σύμφωνα με τις απαιτούμενες τιμές ισχύος και αντίστασης, ενώ το μεταλλικό περίβλημα παρέχει μηχανική προστασία και βελτιώνει την απαγωγή θερμότητας.

Ο ενσωματωμένος σχεδιασμός συνδυάζει στοιχεία αντίστασης, ακροδέκτες σύνδεσης και εξαρτήματα προστασίας θερμοκρασίας σε μια πλήρη μονάδα, απλοποιώντας την εγκατάσταση και βελτιώνοντας την αξιοπιστία του συστήματος σε βιομηχανικές εφαρμογές.

Τεχνικές Προδιαγραφές

Δομή Προϊόντος & Χαρακτηριστικά Σχεδιασμού

Ενσωματωμένη διάταξη αντίστασης πέδησης

Τα εσωτερικά κυματοειδή στοιχεία αντίστασης είναι επαγγελματικά διατεταγμένα και στερεωμένα μέσα στο περίβλημα για να παρέχουν σταθερή ηλεκτρική απόδοση. Ο ενσωματωμένος σχεδιασμός απλοποιεί την εγκατάσταση και εξαλείφει την ανάγκη για πρόσθετη συναρμολόγηση αντιστάσεων στο χώρο του πελάτη.

Αποτελεσματικός σχεδιασμός απαγωγής θερμότητας

Το περίβλημα υιοθετεί ανοίγματα εξαερισμού και βελτιστοποιημένη εσωτερική απόσταση για τη βελτίωση της κυκλοφορίας της ροής αέρα. Κατά τη διάρκεια βραχυπρόθεσμων κύκλων πέδησης υψηλής ισχύος, η δομή παρέχει επαρκή χωρητικότητα αποθήκευσης θερμότητας και βοηθά στη γρήγορη απελευθέρωση της συσσωρευμένης θερμότητας.

Ενσωματωμένη προστασία από τη θερμοκρασία

Ένας διακόπτης προστασίας θερμοκρασίας είναι τοποθετημένος κοντά στα εξαρτήματα θέρμανσης. Όταν η εσωτερική θερμοκρασία υπερβαίνει την προκαθορισμένη τιμή ασφαλείας, το σύστημα προστασίας αποσυνδέει το κύκλωμα για να μειώσει τον κίνδυνο υπερθέρμανσης.

Ευέλικτες επιλογές εγκατάστασης

Το κουτί αντίστασης υποστηρίζει διαφορετικές μεθόδους εγκατάστασης, συμπεριλαμβανομένης της τοποθέτησης στο δάπεδο και της εγκατάστασης πλατφόρμας εξοπλισμού. Οι τυπικές οπές στερέωσης διευκολύνουν την ενσωμάτωση με τα βιομηχανικά συστήματα ελέγχου.

Βασικά Πλεονεκτήματα

- Σχεδιασμένο για εφαρμογές πέδησης VFD: Ταιριάζει με κοινά συστήματα πέδησης inverter για αποτελεσματική διαχείριση της αναγεννητικής ενέργειας.

- Σταθερή προστασία από υπέρταση: Διαχέει την υπερβολική ενέργεια που παράγεται κατά την επιβράδυνση του κινητήρα και τις στάσεις έκτακτης ανάγκης.

- Δυνατότητα ισχυρής υπερφόρτωσης παλμών: Κατάλληλο για συχνή επιτάχυνση, πέδηση και διαλείπουσα λειτουργία υψηλής ισχύος.

- Διαμόρφωση αρθρωτής αντίστασης: Υποστηρίζει προσαρμοσμένους συνδυασμούς ισχύος και αντίστασης σύμφωνα με τις συνθήκες λειτουργίας.

- Ενσωματωμένος σχεδιασμός προστασίας: Περιλαμβάνει ακροδέκτες σύνδεσης και εξαρτήματα προστασίας θερμοκρασίας για ασφαλέστερη λειτουργία.

- Αξιόπιστη βιομηχανική απόδοση: Κατάλληλο για εξοπλισμό βαρέως τύπου που λειτουργεί υπό συνεχείς κύκλους πέδησης.

Περιοχές Εφαρμογής

Οι λύσεις αντιστάσεων πέδησης Dufew είναι κατάλληλες για βιομηχανικό εξοπλισμό που απαιτεί ελεγχόμενη απαγωγή ενέργειας κατά την επιβράδυνση, το σταμάτημα ή τις δυναμικές αλλαγές φορτίου. Συνήθως ενσωματώνονται σε συστήματα ανύψωσης, εξοπλισμό χειρισμού υλικών, βιομηχανικά μηχανήματα, συστήματα δοκιμών ηλεκτρονικών ισχύος και εφαρμογές ανανεώσιμων πηγών ενέργειας.

Εξοπλισμός Κάθετης Ανύψωσης

Για ανελκυστήρες, πυργογερανούς, ανυψωτικά, πλατφόρμες ανύψωσης και βαρούλκα, η αντίσταση απορροφά την αναγεννητική ενέργεια που παράγεται κατά το κατέβασμα και την επιβράδυνση, βοηθώντας το σύστημα μετάδοσης κίνησης να διατηρεί σταθερή λειτουργία κατά τη διάρκεια συχνών κύκλων εκκίνησης-παύσης και αλλαγής φορτίου.

Συστήματα χειρισμού υλικών

Οι μεταφορικοί ιμάντες, τα μηχανήματα ανάκτησης στοίβαξης και ο βαρύς εξοπλισμός μεταφοράς συχνά απαιτούν ελεγχόμενη πέδηση όταν χειρίζονται μεγάλα ή κινούμενα φορτία. Η λύση αντίστασης βοηθά στη διάχυση της αναγεννητικής ενέργειας και υποστηρίζει την αξιόπιστη επιβράδυνση σε συνεχείς λειτουργίες χειρισμού υλικών.

Βιομηχανικά Μηχανήματα

Τα ελασματουργεία, οι φυγοκεντρητές, οι μηχανές χύτευσης με έγχυση, ο εξοπλισμός CNC και άλλα μηχανήματα που κινούνται με κινητήρα μπορούν να παράγουν σημαντική αναγεννητική ενέργεια κατά τις γρήγορες αλλαγές ταχύτητας. Η σωστά διαμορφωμένη αντίσταση πέδησης συμβάλλει στη βελτίωση της απόδοσης ακινητοποίησης και στην προστασία του σχετικού συστήματος μετάδοσης κίνησης.

Δοκιμές ηλεκτρονικών ισχύος

Η λύση μπορεί επίσης να ενσωματωθεί σε συστήματα δοκιμής φορτίου υψηλής ισχύος και σε πλατφόρμες δοκιμών γήρανσης ηλεκτρικού εξοπλισμού, όπου απαιτείται ελεγχόμενη αντίσταση για την προσομοίωση λειτουργικών φορτίων και την αξιολόγηση της απόδοσης του εξοπλισμού υπό καθορισμένες συνθήκες.

Ανανεώσιμες Πηγές Ενέργειας & Συστήματα Μεταφορών

Οι μετατροπείς αιολικής ισχύος, τα συστήματα έλξης σιδηροδρομικής μεταφοράς και ο εξοπλισμός διαχείρισης ενέργειας ενδέχεται να απαιτούν αξιόπιστη απαγωγή ενέργειας κατά την πέδηση, τη ρύθμιση ή τις μεταβατικές συνθήκες λειτουργίας. Οι προσαρμοσμένες διαμορφώσεις αντίστασης μπορούν να ταιριάζουν με τις απαιτήσεις τάσης, ισχύος και κύκλου λειτουργίας αυτών των συστημάτων.

Χαρακτηριστικά Απόδοσης

Ηλεκτρική Απόδοση

Μηχανική Απόδοση

Δυνατότητα προσαρμογής

Η Dufew παρέχει προσαρμοσμένες λύσεις αντίστασης πέδησης σύμφωνα με τις προδιαγραφές του μετατροπέα, τις συνθήκες λειτουργίας και τις απαιτήσεις εγκατάστασης. Οι διαμορφώσεις μπορούν να προσαρμοστούν για την ονομαστική ισχύ, την τιμή αντίστασης, την τάση, τις διαστάσεις του περιβλήματος, τον βαθμό προστασίας, τη δομή εγκατάστασης, τη διάταξη ακροδεκτών και τον τύπο του στοιχείου αντίστασης.

Η ίδια πλατφόρμα περιβλήματος μπορεί να φιλοξενήσει διαφορετικά στοιχεία αντίστασης, συμπεριλαμβανομένων τύπων κυματοειδούς, στεγασμένου από αλουμίνιο και σωληνωτού τύπου, επιτρέποντας την προσαρμογή της διαμόρφωσης με την απαιτούμενη χωρητικότητα ισχύος, τις θερμικές συνθήκες και το περιβάλλον εφαρμογής.

Κατασκευή & Ποιοτικός Έλεγχος

Το Dufew Electric ενσωματώνει τη συναρμολόγηση στοιχείων αντίστασης, την κατασκευή περιβλήματος, τις ηλεκτρικές δοκιμές και την τελική επιθεώρηση σε μια τυποποιημένη διαδικασία παραγωγής. Κάθε στάδιο ελέγχεται για να διατηρεί σταθερή ηλεκτρική απόδοση, μηχανική ποιότητα και αξιοπιστία παράδοσης για προσαρμοσμένες βιομηχανικές εφαρμογές.

Η διαδικασία κατασκευής υποστηρίζεται από επαγγελματικό συνεργείο ηλεκτρικών εξαρτημάτων, τυποποιημένες διαδικασίες συναρμολόγησης, πλήρη δοκιμή απόδοσης, προσαρμοσμένη ικανότητα παραγωγής και συσκευασία εξαγωγικού προτύπου. Αυτές οι δυνατότητες επιτρέπουν στο Dufew να διαχειρίζεται έργα από τη διαμόρφωση αντιστάσεων έως την τελική παράδοση του ντουλαπιού.

Συσκευασία & Παράδοση

Η Dufew επιλέγει μεθόδους συσκευασίας σύμφωνα με τις διαστάσεις του προϊόντος, το βάρος και τις απαιτήσεις μεταφοράς, χρησιμοποιώντας ασφαλή εσωτερική στερέωση και προστατευτικές δομές για τη μείωση του κινδύνου πρόσκρουσης κατά το χειρισμό. Η συσκευασία είναι κατάλληλη για διεθνείς αποστολές καθώς και για παραγγελίες χύδην και προσαρμοσμένα βιομηχανικά έργα.

Braking Resistor Box vs Traditional Resistor Solutions

Πιστοποιήσεις Ποιότητας

Η Dufew Electric ακολουθεί αυστηρές διαδικασίες διαχείρισης ποιότητας για να διασφαλίσει την αξιοπιστία και τη συνέπεια του προϊόντος.

Ο ποιοτικός έλεγχος καλύπτει:

- Έλεγχος εισερχόμενου υλικού

- Παρακολούθηση παραγωγικής διαδικασίας

- Δοκιμή ηλεκτρικής απόδοσης

- Τελικός έλεγχος προϊόντος

Τα πιστοποιητικά και οι αναφορές δοκιμών είναι διαθέσιμα σύμφωνα με τις απαιτήσεις των πελατών.

FAQ

1. Ποια είναι η λειτουργία μιας αντίστασης πέδησης σε ένα σύστημα VFD;

Μια αντίσταση πέδησης απορροφά την αναγεννητική ενέργεια που παράγεται όταν ένας κινητήρας επιβραδύνει ή σταματά. Μετατρέπει την περίσσεια ηλεκτρική ενέργεια σε θερμότητα, συμβάλλοντας στην αποφυγή σφαλμάτων υπέρτασης διαύλου DC και βελτιώνοντας την αξιοπιστία του μετατροπέα.

2. Ποια επίπεδα προστασίας είναι διαθέσιμα για αυτό το προϊόν;

Το τυπικό επίπεδο προστασίας είναι IP20 ή IP23. Τα υψηλότερα επίπεδα προστασίας μπορούν να προσαρμοστούν ανάλογα με τις συνθήκες εγκατάστασης, όπως εξωτερικά περιβάλλοντα ή βιομηχανικές περιοχές με σκόνη και υγρασία.

3. Μπορούν να χρησιμοποιηθούν διαφορετικά στοιχεία αντίστασης στο ίδιο περίβλημα;

Ναί. Η δομή του περιβλήματος μπορεί να διαμορφωθεί με διαφορετικά στοιχεία αντίστασης, συμπεριλαμβανομένων των κυματοειδών αντιστάσεων, των αντιστάσεων από αλουμίνιο και των σωληνοειδών αντιστάσεων, ανάλογα με την απαιτούμενη εφαρμογή.

4. Μπορούν να συνδεθούν πολλές μονάδες παράλληλα για υψηλότερες απαιτήσεις ισχύος;

Ναί. Πολλαπλές μονάδες μπορούν να συνδεθούν παράλληλα όταν η ονομαστική ισχύς, η τιμή αντίστασης και οι συνθήκες εγκατάστασης ταιριάζουν σωστά για να διασφαλιστεί η ισορροπημένη κατανομή φορτίου και η αξιόπιστη απαγωγή θερμότητας.

5. Πώς διασφαλίζει η Dufew την ποιότητα των προϊόντων;

Το Dufew ελέγχει την ποιότητα μέσω επιθεώρησης υλικού, τυποποιημένων διαδικασιών κατασκευής, ηλεκτρικών δοκιμών και τελικής επιθεώρησης για να εξασφαλίσει σταθερή απόδοση προϊόντος για βιομηχανικές εφαρμογές.
