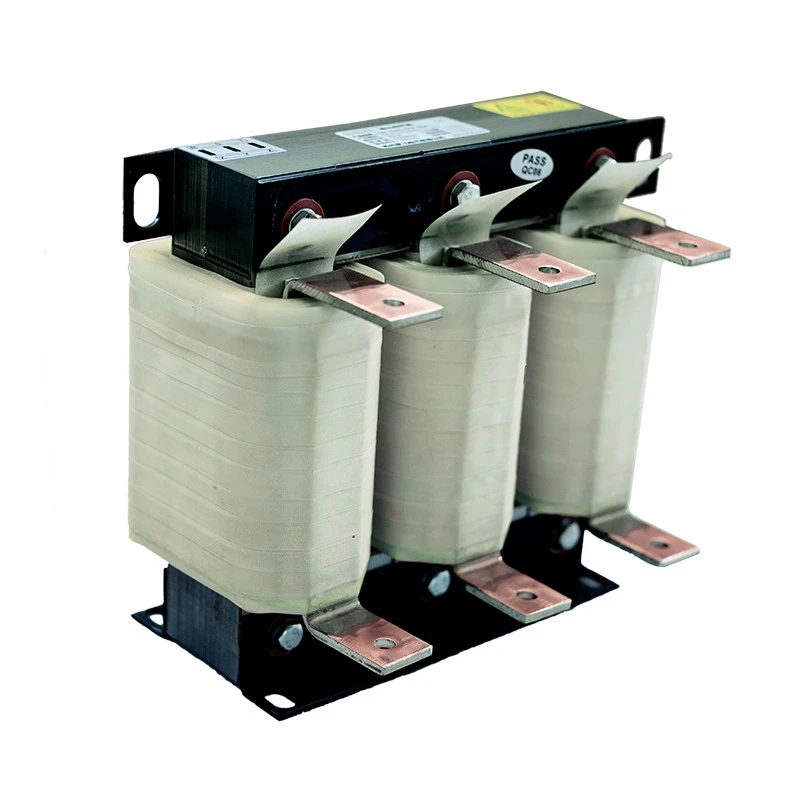

AC Line Reactor

Το Dufew Electric AC Line Reactor είναι εγκατεστημένο μεταξύ των ακροδεκτών τροφοδοσίας εναλλασσόμενου ρεύματος και εισόδου VFD για να παρέχει ελεγχόμενη αντίσταση, βοηθώντας στη σταθεροποίηση της ροής του ρεύματος και στη βελτίωση του συνολικού ηλεκτρικού περιβάλλοντος.

Ο αντιδραστήρας συμβάλλει στη μείωση του αρμονικού ρεύματος που παράγεται από κυκλώματα ανορθωτή VFD, στον περιορισμό των ξαφνικών αλλαγών ρεύματος, στην προστασία των στοιχείων εισόδου του μετατροπέα και στη βελτίωση της συνολικής αξιοπιστίας του συστήματος ισχύος.

Οι σύγχρονοι ηλεκτροκινητήρες μεταβλητής συχνότητας (VFD) χρησιμοποιούν τεχνολογία μεταγωγής υψηλής ταχύτητας για τον έλεγχο της ταχύτητας του κινητήρα και τη βελτίωση της ενεργειακής απόδοσης. Ωστόσο, η διαδικασία μεταγωγής και τα μη γραμμικά χαρακτηριστικά εισόδου ενδέχεται να προκαλέσουν ηλεκτρικές διαταραχές στο σύστημα ισχύος.

Χωρίς την κατάλληλη προστασία εισόδου, τα συστήματα VFD μπορεί να παρουσιάσουν παραμόρφωση αρμονικού ρεύματος, αιχμές ρεύματος εισόδου, διακυμάνσεις τάσης, ηλεκτρικές παρεμβολές και αυξημένη πίεση στα εξαρτήματα του μετατροπέα.

Αυτά τα ζητήματα μπορεί να οδηγήσουν σε υπερθέρμανση του ηλεκτρικού εξοπλισμού, μειωμένη διάρκεια ζωής του μετατροπέα, ζημιά στους πυκνωτές διαύλου DC, ασταθή λειτουργία κινητήρα και απροσδόκητο χρόνο διακοπής λειτουργίας του εξοπλισμού.

Πώς το AC Line Reactor βελτιώνει την απόδοση του συστήματος VFD

1. Μείωση Αρμονικής και Βελτίωση Ποιότητας Ισχύος

Οι ανορθωτές εισόδου VFD μπορούν να δημιουργήσουν αρμονικά ρεύματα που επηρεάζουν το ηλεκτρικό δίκτυο, ειδικά σε εγκαταστάσεις που λειτουργούν συστήματα πολλαπλών μετατροπέων.

Μειώνει την αρμονική πρόσκρουση προσθέτοντας αντίσταση στο κύκλωμα εισόδου, συμβάλλοντας στη βελτίωση της ποιότητας ισχύος και στη διατήρηση ενός πιο σταθερού ηλεκτρικού περιβάλλοντος.

Τα οφέλη περιλαμβάνουν:

- Μειωμένη αρμονική ανάδραση στο τροφοδοτικό

- Βελτιωμένη σταθερότητα κυματομορφής τάσης

- Μειωμένες παρεμβολές μεταξύ ηλεκτρικού εξοπλισμού

- Καλύτερη προστασία για πυκνωτές ισχύος και μετασχηματιστές

Για εργοστάσια με πολλαπλούς κινητήρες μεταβλητής ταχύτητας, βοηθά στη δημιουργία ενός πιο αξιόπιστου και σταθερού συστήματος ισχύος.

2. Προστασία από υπερτάσεις ρεύματος για εξαρτήματα μετατροπέα

Κατά την εκκίνηση του κινητήρα, την επιτάχυνση, τις αλλαγές φορτίου ή τις ασταθείς συνθήκες ισχύος, ενδέχεται να προκύψει υπερβολική πρόσκρουση ρεύματος και να επηρεάσει τα εξαρτήματα του μετατροπέα.

Ο αντιδραστήρας συμβάλλει στη μείωση της ηλεκτρικής καταπόνησης περιορίζοντας το ρεύμα υπέρτασης εισόδου, μειώνοντας την πίεση στις γέφυρες ανορθωτή, προστατεύοντας τα εξαρτήματα του διαύλου DC του μετατροπέα και βελτιώνοντας τη μακροπρόθεσμη αξιοπιστία VFD.

Είναι ιδιαίτερα κατάλληλο για βιομηχανικά συστήματα ισχύος με μετασχηματιστές υψηλής ικανότητας βραχυκυκλώματος ή χαμηλής αντίστασης.

3. Σταθερή Λειτουργία Υπό Βιομηχανικές Συνθήκες

Τα βιομηχανικά περιβάλλοντα απαιτούν ηλεκτρικά εξαρτήματα που μπορούν να λειτουργούν συνεχώς υπό μεταβαλλόμενα φορτία και απαιτητικές συνθήκες εργασίας.

Το Dufew Electric AC Line Reactor υιοθετεί βελτιστοποιημένη ηλεκτρομαγνητική σχεδίαση και τεχνολογία μόνωσης για να επιτύχει σταθερή απόδοση επαγωγής, χαμηλότερη αύξηση θερμοκρασίας, μειωμένους ηλεκτρομαγνητικούς κραδασμούς και αξιόπιστη μακροχρόνια λειτουργία.

Χαρακτηριστικά Μηχανικού Σχεδιασμού

Σχεδιασμός πυρήνα από χάλυβα πυριτίου χαμηλών απωλειών

Ο αντιδραστήρας χρησιμοποιεί υψηλής ποιότητας υλικά πυρήνων από χάλυβα πυριτίου ψυχρής έλασης για τη μείωση των μαγνητικών απωλειών και τη διατήρηση σταθερής απόδοσης επαγωγής κατά τη συνεχή λειτουργία.

Αυτός ο σχεδιασμός παρέχει:

- Μικρότερη απώλεια ενέργειας και βελτιωμένη λειτουργική απόδοση

- Καλύτερη θερμική απόδοση υπό συνθήκες συνεχούς φορτίου

- Σταθερά ηλεκτρικά χαρακτηριστικά

- Αξιόπιστη απόδοση για μακροχρόνια βιομηχανική λειτουργία

Βελτιστοποιημένη δομή περιέλιξης

Με βάση τις διαφορετικές τρέχουσες απαιτήσεις, η Dufew Electric παρέχει βελτιστοποιημένες δομές περιέλιξης για να εξασφαλίσει αξιόπιστη ηλεκτρική απόδοση σε διάφορες βιομηχανικές εφαρμογές.

Χαρακτηριστικά του σχεδιασμού περιέλιξης:

- Επιλογές περιέλιξης από χαλκό ή αλουμίνιο για διαφορετικές ανάγκες εφαρμογής

- Σχεδιασμός αγωγού υψηλού ρεύματος για υποστήριξη απαιτητικών συνθηκών λειτουργίας

- Βελτιωμένη απόδοση απαγωγής θερμότητας

- Μειωμένη αύξηση της θερμοκρασίας του τυλίγματος κατά τη λειτουργία

Αυτή η βελτιστοποιημένη δομή επιτρέπει στον αντιδραστήρα να ανταποκρίνεται σε διαφορετικές βιομηχανικές απαιτήσεις ρεύματος διατηρώντας παράλληλα σταθερή και αποτελεσματική λειτουργία.

Διαδικασία μόνωσης εμποτισμού κενού

Το συγκρότημα περιέλιξης επεξεργάζεται μέσω εμποτισμού υπό κενό και σκλήρυνσης σε υψηλή θερμοκρασία, βελτιώνοντας την απόδοση της μόνωσης και ενισχύοντας τη συνολική μηχανική αντοχή.

Η διαδικασία βελτιώνει:

- Αντοχή μόνωσης για ασφαλέστερη λειτουργία

- Μηχανική σταθερότητα υπό συνθήκες κραδασμών

- Αντοχή σε κραδασμούς και περιβαλλοντικές επιπτώσεις

- Μακροχρόνια αντοχή στη λειτουργία

Αυτή η διαδικασία κατασκευής βοηθά στη διατήρηση αξιόπιστης απόδοσης και εκτεταμένης διάρκειας ζωής σε βιομηχανικά περιβάλλοντα.

Οδηγός επιλογής

Η επιλογή του σωστού AC Line Reactor απαιτεί αντιστοίχιση των παραμέτρων του αντιδραστήρα με το σύστημα VFD.

Η Dufew Electric αξιολογεί τους ακόλουθους παράγοντες:

Πριν από την προσφορά, οι πελάτες θα πρέπει να παρέχουν:

- Ονομαστική ισχύς VFD

- Τάση εισόδου

- Ονομαστικό ρεύμα

- Απαιτούμενη πτώση τάσης

- Προϋποθέσεις εγκατάστασης

- Λειτουργικό περιβάλλον

AC Line Reactor vs Output Reactor

Η Dufew Electric παρέχει λύσεις αντιδραστήρα εισόδου και εξόδου σύμφωνα με τις απαιτήσεις του συστήματος.

Ευέλικτες επιλογές διαμόρφωσης

Διαφορετικά βιομηχανικά συστήματα απαιτούν διαφορετικές ηλεκτρικές διαμορφώσεις και μεθόδους εγκατάστασης. Η Dufew Electric παρέχει εξατομικευμένες λύσεις αντιδραστήρων που βασίζονται στις απαιτήσεις εφαρμογών, βοηθώντας τους πελάτες να επιτύχουν αξιόπιστη απόδοση και απρόσκοπτη ενσωμάτωση σε διάφορα συστήματα βιομηχανικού ελέγχου.

Ηλεκτρολογικές Απαιτήσεις

Ο αντιδραστήρας μπορεί να προσαρμοστεί σύμφωνα με βασικές ηλεκτρικές παραμέτρους, συμπεριλαμβανομένης της ονομαστικής τάσης, του ονομαστικού ρεύματος, του ποσοστού πτώσης τάσης και της συχνότητας λειτουργίας, ώστε να ανταποκρίνεται στις διαφορετικές απαιτήσεις του συστήματος ισχύος.

Απαιτήσεις εγκατάστασης

Για να προσαρμοστούν σε διαφορετικές διατάξεις ντουλαπιών και περιβάλλοντα εγκατάστασης, οι αντιδραστήρες Dufew υποστηρίζουν πολλαπλές επιλογές εγκατάστασης, όπως εγκατάσταση ντουλαπιού, αυτόνομη εγκατάσταση, κάθετη τοποθέτηση και οριζόντια τοποθέτηση.

Απαιτήσεις Υλικών

Σύμφωνα με τις συγκεκριμένες συνθήκες εφαρμογής και τις τρέχουσες απαιτήσεις, οι πελάτες μπορούν να επιλέξουν κατάλληλα υλικά περιέλιξης, συμπεριλαμβανομένης της περιέλιξης χαλκού ή περιέλιξης αλουμινίου.

Με ευέλικτες επιλογές διαμόρφωσης και προσαρμοσμένους σχεδιασμούς, οι αντιδραστήρες Dufew μπορούν να ενσωματωθούν σε διαφορετικά συστήματα βιομηχανικού ελέγχου διατηρώντας παράλληλα σταθερή και αξιόπιστη λειτουργία.

Τυπικές Εφαρμογές

Το Dufew Electric AC Line Reactor χρησιμοποιείται ευρέως σε βιομηχανικά συστήματα που απαιτούν βελτιωμένη ποιότητα ισχύος VFD και ηλεκτρική προστασία.

Τεχνικές Προδιαγραφές

Αριθμός μοντέλου Περιγραφή

Παράδειγμα: CAL-4312-0250-EISA

Δοκιμή προϊόντος και επαλήθευση ποιότητας

Πριν από την παράδοση, η Dufew Electric εκτελεί ηλεκτρικές και δομικές επιθεωρήσεις για να εξασφαλίσει αξιόπιστη λειτουργία.

Η δοκιμή περιλαμβάνει:

Επαγγελματίας Κατασκευαστής στην Κίνα

Η Dufew Electric ειδικεύεται σε εξαρτήματα ηλεκτρονικών ισχύος και προσαρμοσμένες ηλεκτρικές λύσεις, παρέχοντας αξιόπιστους αντιδραστήρες γραμμής AC για διάφορες βιομηχανικές εφαρμογές.

Με ενσωματωμένες δυνατότητες παραγωγής, η Dufew διαχειρίζεται βασικές διαδικασίες παραγωγής από την επεξεργασία πυρήνα και την κατασκευή πηνίων έως την τελική συναρμολόγηση και τον ποιοτικό έλεγχο.

Επεξεργασία πυρήνα

Η διαδικασία κατασκευής περιλαμβάνει κοπή χάλυβα πυριτίου, συναρμολόγηση πυρήνα και επιθεώρηση μαγνητικής απόδοσης για την εξασφάλιση σταθερών ηλεκτρομαγνητικών χαρακτηριστικών.

Κατασκευή πηνίων

Η Dufew παρέχει επιλογές περιέλιξης από χαλκό και αλουμίνιο με επαγγελματική επεξεργασία μόνωσης και διαδικασίες εμποτισμού κενού για τη βελτίωση της αξιοπιστίας και της ανθεκτικότητας του προϊόντος.

Τελική Συνέλευση

Η τελική παραγωγή περιλαμβάνει εγκατάσταση τερματικού, ηλεκτρικές δοκιμές και επιθεώρηση ποιότητας για να διασφαλιστεί ότι κάθε αντιδραστήρας πληροί τα απαιτούμενα πρότυπα απόδοσης.

Αυτή η ολοκληρωμένη ικανότητα κατασκευής επιτρέπει στην Dufew Electric να παρέχει τόσο τυπικούς αντιδραστήρες γραμμής AC όσο και προσαρμοσμένες λύσεις για διαφορετικές βιομηχανικές εφαρμογές.

Πιστοποιήσεις και Διασφάλιση Ποιότητας

Η Dufew Electric ακολουθεί δομημένες διαδικασίες διαχείρισης ποιότητας για να εξασφαλίσει σταθερή απόδοση προϊόντος και αξιόπιστη λειτουργία καθ' όλη τη διάρκεια ζωής.

Τα διαθέσιμα ποιοτικά έγγραφα περιλαμβάνουν:

- Πιστοποίηση Συστήματος Διαχείρισης Ποιότητας ISO

- Πιστοποίηση CE

- Εκθέσεις δοκιμών προϊόντων

Τα τεχνικά έγγραφα και τα αρχεία επιθεώρησης μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του έργου του πελάτη.

Συσκευασία και παράδοση

Οι αντιδραστήρες γραμμής AC απαιτούν προστασία από την υγρασία, τους κραδασμούς και τις μηχανικές κρούσεις κατά τη μεταφορά.

Η Dufew Electric παρέχει:

- Εξαγωγικές συσκευασίες

- Προστασία από την υγρασία

- Ενισχυμένη εσωτερική στερέωση

- Ετικέτες αναγνώρισης προϊόντων

Πριν από την αποστολή, οι μηχανικοί επιβεβαιώνουν:

- Προδιαγραφές προϊόντος

- Βάρος και διαστάσεις

- Απαιτήσεις εγκατάστασης

- Απαιτήσεις παράδοσης

Οδηγός εγκατάστασης

Βήμα 1: Επιβεβαιώστε την Προδιαγραφή αντιδραστήρα

Επιλέξτε τον κατάλληλο αντιδραστήρα σύμφωνα με την ονομαστική ισχύ VFD, την τάση εισόδου, το ονομαστικό ρεύμα και την απαιτούμενη πτώση τάσης για να διασφαλίσετε τη συμβατότητα με το σύστημα εφαρμογής.

Βήμα 2: Επιθεωρήστε την κατάσταση του προϊόντος

Πριν από την εγκατάσταση, ελέγξτε προσεκτικά την κατάσταση του προϊόντος, συμπεριλαμβανομένης της κατάστασης του πυρήνα, της εμφάνισης του τυλίγματος και των συνδέσεων ακροδεκτών για να βεβαιωθείτε ότι ο αντιδραστήρας είναι έτοιμος για λειτουργία.

Βήμα 3: Εγκαταστήστε το Reactor

Η τυπική μέθοδος σύνδεσης είναι:

Τροφοδοτικό → AC Line Reactor → Είσοδος VFD

Ο αντιδραστήρας πρέπει να εγκατασταθεί σε καλά αεριζόμενο χώρο με επαρκή χώρο για απαγωγή θερμότητας και μελλοντική συντήρηση.

Βήμα 4: Ηλεκτρική σύνδεση

Κατά τη διάρκεια της ηλεκτρικής σύνδεσης, εξασφαλίστε τη σωστή καλωδίωση, τις ασφαλείς συνδέσεις ακροδεκτών και τη σωστή γείωση για να διατηρήσετε την ασφαλή και αξιόπιστη λειτουργία.

Βήμα 5: Δοκιμή λειτουργίας

Μετά την εγκατάσταση, εκτελέστε μια δοκιμή λειτουργίας ελέγχοντας τον θόρυβο λειτουργίας, παρακολουθώντας την αύξηση της θερμοκρασίας και επαληθεύοντας τη συνολική απόδοση του συστήματος.

FAQ

1. Σε τι χρησιμεύει ένας αντιδραστήρας γραμμής AC;

Ένας αντιδραστήρας γραμμής AC είναι εγκατεστημένος στην πλευρά εισόδου μιας μονάδας μεταβλητής συχνότητας (VFD) για τη μείωση της αρμονικής παραμόρφωσης, τον περιορισμό των υπερτάσεων ρεύματος, τη βελτίωση της ποιότητας ισχύος και την προστασία των εξαρτημάτων του μετατροπέα από την ηλεκτρική καταπόνηση.

2. Απαιτείται αυτός ο αντιδραστήρας για κάθε VFD;

Δεν χρειάζεται κάθε εφαρμογή VFD έναν αντιδραστήρα εισόδου. Συνιστάται για συστήματα με προβλήματα αρμονίας, ασταθή τροφοδοσία ρεύματος, συχνές διακυμάνσεις ρεύματος, λειτουργία πολλαπλών μετατροπέων ή ευαίσθητο ηλεκτρικό εξοπλισμό.

3. Πώς επιλέγω τη σωστή πτώση τάσης;

Η κατάλληλη πτώση τάσης εξαρτάται από τις απαιτήσεις ποιότητας ισχύος του συστήματος, τις αρμονικές συνθήκες, τα χαρακτηριστικά εισόδου και το περιβάλλον λειτουργίας. Η Dufew Electric αξιολογεί τις παραμέτρους της εφαρμογής και προτείνει μια κατάλληλη διαμόρφωση.

4. Μπορεί αυτό το προϊόν να βελτιώσει την αξιοπιστία του μετατροπέα;

Ναί. Μειώνοντας την πρόσκρουση του ρεύματος και την ηλεκτρική καταπόνηση στην πλευρά εισόδου VFD, συμβάλλει στη βελτίωση της σταθερότητας του συστήματος και στην παράταση της διάρκειας ζωής των εξαρτημάτων του μετατροπέα.

5. Μπορεί η Dufew Electric να παρέχει εξατομικευμένες λύσεις;

Ναί. Η Dufew Electric παρέχει προσαρμοσμένες λύσεις σύμφωνα με την τάση, το ρεύμα, τη συχνότητα, τη δομή εγκατάστασης, το υλικό περιέλιξης και άλλες απαιτήσεις του έργου.

6. Ποιες πληροφορίες απαιτούνται για την προσφορά;

Οι πελάτες θα πρέπει να παρέχουν:

- Ονομασία ισχύος VFD

- Τάση εισόδου

- Ονομαστικό ρεύμα

- Απαιτούμενη πτώση τάσης

- Περιβάλλον εγκατάστασης

- Συνθήκες λειτουργίας

Ζητήστε την προσαρμοσμένη σας λύση AC Line Reactor

Η Dufew Electric παρέχει προσαρμοσμένες λύσεις AC Line Reactor για βιομηχανικούς πελάτες που απαιτούν βελτιωμένη προστασία VFD, αρμονικό έλεγχο και διαχείριση ποιότητας ισχύος.

Με επαγγελματικές κατασκευαστικές δυνατότητες, τεχνική υποστήριξη και ολοκληρωμένες διαδικασίες δοκιμών, η Dufew Electric βοηθά τους πελάτες να αναπτύξουν αξιόπιστες λύσεις για βιομηχανικά συστήματα μετάδοσης κίνησης.

Στείλτε τις παραμέτρους VFD και τις απαιτήσεις εφαρμογής σας στη Dufew Electric και οι μηχανικοί μας θα σας προτείνουν μια κατάλληλη διαμόρφωση με βάση τις συνθήκες λειτουργίας σας.
