Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.

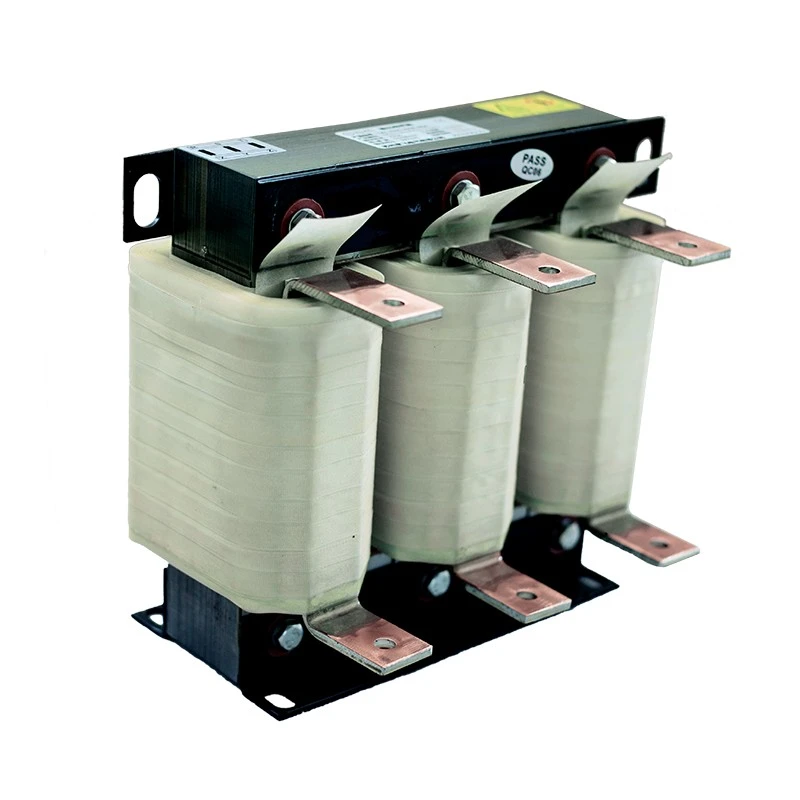

Ο αντιδραστήρας ηλεκτρικού φορτίου Dufew εγκαθίσταται σε σειρά μεταξύ των ακροδεκτών εξόδου VFD (U/V/W) και των φορτίων κινητήρα για τη βελτίωση της σταθερότητας στην πλευρά του φορτίου και τη διατήρηση της αξιόπιστης λειτουργίας σε συστήματα κίνησης κινητήρα μεγάλων αποστάσεων.
Σε εφαρμογές κίνησης μεταβλητής συχνότητας, τα σήματα μεταγωγής υψηλής συχνότητας που παράγονται από συσκευές ισχύος μετατροπέα περνούν μέσα από τα καλώδια του κινητήρα. Όταν η απόσταση του καλωδίου αυξάνεται, η κατανεμημένη χωρητικότητα μπορεί να προκαλέσει πρόσθετο ρεύμα φόρτισης, διακυμάνσεις ρεύματος και ασταθή απόδοση του συστήματος.
Προσθέτοντας κατάλληλη σύνθετη αντίσταση στο κύκλωμα εξόδου, ο αντιδραστήρας συμβάλλει στη μείωση της επίδρασης των χαρακτηριστικών του καλωδίου, στην ομαλή διακύμανση του ρεύματος και στη βελτίωση της αξιοπιστίας των συστημάτων κινητήρα που κινούνται με VFD.
Κατασκευασμένο με πυρήνες χαμηλών απωλειών ψυχρής έλασης από χάλυβα πυριτίου, μονωτικά υλικά κατηγορίας F, τεχνολογία εμποτισμού κενού και βελτιστοποιημένες δομές περιέλιξης, το Dufew Load Reactor παρέχει σταθερή απόδοση επαγωγής, εξαιρετική θερμική αξιοπιστία και μεγάλη διάρκεια ζωής υπό απαιτητικές βιομηχανικές συνθήκες. Τα μοντέλα υψηλού ρεύματος μπορούν να υιοθετήσουν συμπαγείς δομές περιέλιξης αλουμινίου για να βελτιώσουν την απαγωγή θερμότητας και να μειώσουν την αύξηση της θερμοκρασίας.
Οι εγκαταστάσεις κινητήρων σε μεγάλες αποστάσεις και τα μεταβλητά βιομηχανικά φορτία ενδέχεται να δημιουργήσουν ηλεκτρικές προκλήσεις, όπως:
- Αυξημένα αποτελέσματα χωρητικότητας κατανεμημένης καλωδίου
- Υπερβολικό χωρητικό ρεύμα φόρτισης
- Διακύμανση ρεύματος κατά τη λειτουργία
- Διακοπές προστασίας από υπερένταση μετατροπέα
- Μειωμένη σταθερότητα κίνησης κινητήρα
- Ηλεκτρομαγνητικές παρεμβολές σε συστήματα ελέγχου
Ένας σωστά επιλεγμένος αντιδραστήρας φορτίου βοηθά στη βελτιστοποίηση των ηλεκτρικών χαρακτηριστικών στην πλευρά του φορτίου, στη βελτίωση της σταθερότητας του συστήματος και στη μείωση του απροσδόκητου χρόνου διακοπής λειτουργίας σε βιομηχανικές εφαρμογές.
Όταν οι κινητήρες εγκαθίστανται μακριά από ερμάρια VFD, τα χαρακτηριστικά του καλωδίου μπορεί να επηρεάσουν την ηλεκτρική απόδοση και να αυξήσουν την καταπόνηση στο σύστημα μετάδοσης κίνησης. Το Dufew Load Reactor βοηθά στη μείωση της επίδρασης της κατανεμημένης χωρητικότητας του καλωδίου και στον περιορισμό του χωρητικού ρεύματος φόρτισης, υποστηρίζοντας πιο σταθερή μετάδοση σε μεγάλες αποστάσεις και αξιόπιστη λειτουργία κινητήρων που είναι εγκατεστημένοι από απόσταση.
Ο βιομηχανικός εξοπλισμός λειτουργεί συχνά με μεταβλητά φορτία και συχνή επιτάχυνση ή επιβράδυνση. Ο βελτιστοποιημένος σχεδιασμός του αντιδραστήρα βοηθά στην εξομάλυνση των διακυμάνσεων του ρεύματος και στη διατήρηση πιο συνεπούς λειτουργίας του κινητήρα, μειώνοντας τις μη φυσιολογικές συνθήκες λειτουργίας και υποστηρίζοντας σταθερή απόδοση υπό δυναμικά φορτία.
Οι διαταραχές υψηλής συχνότητας που δημιουργούνται κατά τη λειτουργία VFD μπορούν να επηρεάσουν τους κινητήρες καθώς και τον κοντινό εξοπλισμό ελέγχου και αυτοματισμού. Το αποτέλεσμα φιλτραρίσματος από την πλευρά του φορτίου συμβάλλει στη μείωση των αρμονικών στοιχείων υψηλής συχνότητας και των ηλεκτρομαγνητικών παρεμβολών, ενώ συμβάλλει επίσης στη μείωση του θορύβου και των κραδασμών λειτουργίας του κινητήρα.
Χρησιμοποιεί πυρήνα χαμηλών απωλειών ψυχρής έλασης από χάλυβα πυριτίου, σύστημα μόνωσης κατηγορίας F, εμποτισμό υπό κενό και σκλήρυνση σε υψηλή θερμοκρασία. Διατίθενται επιλογές περιέλιξης από χαλκό ή αλουμίνιο σύμφωνα με τις απαιτήσεις της εφαρμογής. Αυτός ο συνδυασμός παρέχει σταθερή επαγωγή, ελεγχόμενους κραδασμούς και αξιόπιστη θερμική απόδοση για μακροχρόνια βιομηχανική λειτουργία.
Η τριφασική συμμετρική δομή του πυρήνα παρέχει ισορροπημένη μαγνητική απόδοση και σταθερά χαρακτηριστικά επαγωγής ενώ συμβάλλει στη μείωση της μαγνητικής απώλειας. Αυτή η βελτιστοποιημένη διάταξη υποστηρίζει σταθερή ηλεκτρική απόδοση και αξιόπιστη λειτουργία κατά τη συνεχή χρήση.
Διατίθενται διαφορετικές διαμορφώσεις εγκατάστασης για την προσαρμογή διαφόρων διατάξεων ντουλαπιών και εξοπλισμού, συμπεριλαμβανομένων ανοικτών κατασκευών IP00, προστατευτικών περιβλημάτων IP20, κάθετης εγκατάστασης και οριζόντιας εγκατάστασης. Προσαρμοσμένες διαστάσεις μπορούν επίσης να παρέχονται σύμφωνα με τον διαθέσιμο χώρο του ντουλαπιού, τη δομή του εξοπλισμού και τις συγκεκριμένες απαιτήσεις του έργου.
Οι λύσεις Dufew Load Reactor χρησιμοποιούνται ευρέως σε:
| Πεδίο εφαρμογής | Απαίτηση πελάτη |
|---|---|
| Συστήματα κίνησης κινητήρα σε μεγάλες αποστάσεις | Μειώστε τις επιπτώσεις του καλωδίου και βελτιώστε τη σταθερότητα της μετάδοσης |
| Βιομηχανικός εξοπλισμός δοκιμών | Βελτιώστε τη σταθερότητα του ρεύματος εξόδου και την αξιοπιστία των μετρήσεων |
| Λιμενικοί γερανοί και εξοπλισμός ανύψωσης | Διατηρήστε αξιόπιστη λειτουργία υπό συχνές αλλαγές φορτίου |
| Συστήματα κίνησης ανελκυστήρα | Βελτιώστε τη σταθερότητα της οδήγησης κατά την επιτάχυνση και την επιβράδυνση |
| Αντλίες και συστήματα ανεμιστήρων | Βελτιώστε την απόδοση συνεχούς λειτουργίας |
| Ελαστήρια και εξοπλισμός εξόρυξης | Υποστήριξη βιομηχανικών εφαρμογών βαρέως τύπου |
| Συστήματα σερβοκίνησης | Βελτιώστε την ηλεκτρική σταθερότητα στον εξοπλισμό αυτοματισμού |
| Κατάσταση Εφαρμογής | Σύσταση |
|---|---|
| Η απόσταση καλωδίου κινητήρα υπερβαίνει τα 50 μέτρα | Συνιστάται |
| Η κατανεμημένη χωρητικότητα του καλωδίου επηρεάζει τη λειτουργία | Συνιστάται |
| Συχνά συμβαίνουν σφάλματα υπερέντασης μετατροπέα | Συνιστάται |
| Το φορτίο του κινητήρα αλλάζει συχνά | Συνιστάται |
| Οι παρεμβολές υψηλής συχνότητας επηρεάζουν τον εξοπλισμό | Συνιστάται |
| Απαιτείται συνεχής λειτουργία βαρέως τύπου | Συνιστάται |
Η σωστή επιλογή θα πρέπει να λαμβάνει υπόψη τις παραμέτρους VFD, τις συνθήκες καλωδίου και τις απαιτήσεις φορτίου κινητήρα. Αυτοί οι παράγοντες βοηθούν στον καθορισμό των κατάλληλων ηλεκτρικών προδιαγραφών και της διαμόρφωσης του αντιδραστήρα.
Εξετάστε την ονομαστική τάση, το ρεύμα εξόδου, την ισχύ του κινητήρα και τη συχνότητα λειτουργίας. Αυτές οι παράμετροι πρέπει να ταιριάζουν με το σύστημα VFD και κινητήρα για να διασφαλιστεί η σταθερή λειτουργία.
Το μήκος και ο τύπος του καλωδίου είναι σημαντικά, ειδικά για κινητήρες που είναι εγκατεστημένοι μακριά από το VFD. Το περιβάλλον εγκατάστασης και η κατανεμημένη χωρητικότητα θα πρέπει επίσης να λαμβάνονται υπόψη κατά την επιλογή του αντιδραστήρα.
Οι συνθήκες λειτουργίας, η διακύμανση του φορτίου, οι απαιτήσεις συνεχούς λειτουργίας και το απαιτούμενο επίπεδο προστασίας θα πρέπει να αξιολογούνται. Η συχνή επιτάχυνση, η επιβράδυνση ή τα μεταβλητά φορτία ενδέχεται να απαιτούν μια πιο στιβαρή διαμόρφωση.
Η Dufew παρέχει προσαρμοσμένα σχέδια αντιδραστήρων με βάση τις συνθήκες εφαρμογής, τις απαιτήσεις εγκατάστασης, τις ηλεκτρικές παραμέτρους και τις προδιαγραφές πελατών.
Παράδειγμα: CAL-4321-0250-EISA
| Κώδικας | Περιγραφή |
|---|---|
| CAL | Σειρά AC Reactor |
| 4 | Επίπεδο τάσης (2=220V, 4=380V, 6=690V) |
| 3 | Τριφασική |
| 2 | Τύπος αντιδραστήρα φορτίου |
| 1 | Πτώση τάσης (1%=1%, 2%=2%) |
| 0250 | Ονομαστικό ρεύμα (250A) |
| EI | Βασική Δομή |
| Ν/Δ | Δομή εγκατάστασης (Κάθετη/Οριζόντια) |
| A/C | Υλικό περιέλιξης (Αλουμίνιο/Χαλκός) |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Τύπος προϊόντος | Αντιδραστήρας φορτίου VFD |
| Θέση Εγκατάστασης | Μεταξύ εξόδου VFD και κινητήρα |
| Ονομαστική τάση | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Ονομαστικό ρεύμα | 5Α--3800Α |
| Συχνότητα | 50Hz / 60Hz / Προσαρμοσμένη έως 500Hz |
| Πτώση τάσης | 0,5% / 1% / 2% / 4% |
| Ικανότητα υπερφόρτωσης | 1,5 φορές ονομαστικό ρεύμα για 60 δευτερόλεπτα |
| Διηλεκτρική αντοχή | 3000VAC / 50Hz / 5mA / 1min |
| Αντίσταση μόνωσης | ≥100MΩ (1000VDC) |
| Κατηγορία Προστασίας | IP00 / IP20 |
| Κατηγορία θερμοκρασίας | Τ40 |
| Κατηγορία μόνωσης | Κατηγορία F (155℃) |
| Βαθμός επιβραδυντικού φλόγας | UL94V-2 |
| Επίπεδο θορύβου | ≤65dB |
| Διάρκεια ζωής | ≥15 ετών |
| Πρότυπα Παραγωγής | IEC289 / GB10229 / JB9644 |
Η Dufew Electric ειδικεύεται σε αντιδραστήρες, αντιστάσεις, συστήματα πέδησης, μετασχηματιστές και προσαρμοσμένες λύσεις ηλεκτρονικών ισχύος. Η διαδικασία κατασκευής του καλύπτει την επεξεργασία πυρήνα από χάλυβα πυριτίου, την περιέλιξη ακριβείας, τον εμποτισμό υπό κενό, τη σκλήρυνση σε υψηλή θερμοκρασία και τη δοκιμή ηλεκτρικής απόδοσης.
Ο ποιοτικός έλεγχος περιλαμβάνει αντίσταση μόνωσης, τάση αντοχής, αύξηση θερμοκρασίας και επαλήθευση ηλεκτρικής απόδοσης για να διασφαλιστεί η αξιόπιστη απόδοση του προϊόντος.
Το Dufew υποστηρίζει προσαρμοσμένο ηλεκτρικό σχεδιασμό, κατασκευή OEM, τεχνική τεκμηρίωση και μηχανική εφαρμογών για διαφορετικές βιομηχανικές απαιτήσεις.
Τα προϊόντα Dufew κατασκευάζονται σύμφωνα με αναγνωρισμένες βιομηχανικές απαιτήσεις, όπως:
- Σύστημα Διαχείρισης Ποιότητας ISO 9001
- Συμμόρφωση με CE
- IEC289
- GB10229
- JB9644
Η Dufew παρέχει επαγγελματικές λύσεις συσκευασίας εξαγωγής σύμφωνα με τις διαστάσεις του προϊόντος, το βάρος και τις απαιτήσεις μεταφοράς.
Η συσκευασία περιλαμβάνει:
- Αντικραδασμική προστασία
- Προστασία υγρασίας για θαλάσσιες μεταφορές
- Ξύλινες θήκες εξαγωγικών προδιαγραφών
- Αρχεία επιθεώρησης πριν από την αποστολή
Αυτά τα μέτρα διασφαλίζουν την ασφαλή παράδοση και την αξιόπιστη λειτουργία μετά την εγκατάσταση.
| Σύγκριση | Αντιδραστήρας φορτίου | Αντιδραστήρας εξόδου |
|---|---|---|
| Κύριος Σκοπός | Βελτιώστε τη σταθερότητα στην πλευρά του φορτίου και μειώστε τις επιπτώσεις του καλωδίου | Μειώστε την πίεση τάσης PWM στη μόνωση του κινητήρα |
| Κύριο μέλημα | Χωρητικότητα καλωδίου, διακύμανση ρεύματος, σταθερότητα συστήματος | Καταπόνηση dv/dt και αιχμές τάσης |
| Τυπική Εφαρμογή | Μακριά συστήματα καλωδίων, αλλαγή φορτίων, εξοπλισμός βαρέως τύπου | Προστασία κινητήρα και βελτίωση κυματομορφής |
| Θέση Εγκατάστασης | Πλευρά εξόδου VFD | Πλευρά εξόδου VFD |
| Παράγοντες Επιλογής | Μήκος καλωδίου, χαρακτηριστικά φορτίου, σταθερότητα συστήματος | Μόνωση κινητήρα, τάση μεταγωγής, ρυθμός αύξησης τάσης |
Χρησιμοποιείται συνήθως όταν οι αποστάσεις των καλωδίων κινητήρα είναι μεγάλες, τα χαρακτηριστικά των καλωδίων επηρεάζουν την απόδοση του συστήματος, συμβαίνουν διακοπές προστασίας του μετατροπέα ή απαιτείται βελτιωμένη ηλεκτρική σταθερότητα υπό μεταβαλλόμενα φορτία.
Και τα δύο είναι εγκατεστημένα στην πλευρά εξόδου VFD, αλλά εξυπηρετούν διαφορετικούς σκοπούς εφαρμογής. Αυτό το προϊόν βελτιώνει κυρίως τη σταθερότητα του συστήματος σε μεγάλες συνθήκες καλωδίου, μεταβαλλόμενα φορτία και απαιτητικά βιομηχανικά περιβάλλοντα, ενώ ένας αντιδραστήρας εξόδου εστιάζει περισσότερο στη μείωση της τάσης τάσης PWM και στην προστασία της μόνωσης του κινητήρα. Η τελική επιλογή εξαρτάται από το μήκος του καλωδίου, τα χαρακτηριστικά του κινητήρα και τις συνθήκες λειτουργίας.
Ναί. Με τη μείωση των διαταραχών υψηλής συχνότητας και τη βελτίωση της σταθερότητας του ρεύματος, μπορεί να βοηθήσει στη μείωση του ηλεκτρομαγνητικού θορύβου και των κραδασμών κατά τη λειτουργία του κινητήρα.
Ναί. Η Dufew παρέχει προσαρμοσμένες λύσεις που καλύπτουν τάση, ρεύμα, πτώση τάσης, υλικό περιέλιξης, δομή εγκατάστασης και απαιτήσεις προστασίας σύμφωνα με συγκεκριμένες βιομηχανικές εφαρμογές.
Η Dufew Electric παρέχει αξιόπιστες λύσεις για βιομηχανικές εφαρμογές VFD, που υποστηρίζονται από επαγγελματικές κατασκευαστικές δυνατότητες, προσαρμοσμένες υπηρεσίες μηχανικής και αυστηρό έλεγχο ποιότητας. Από συστήματα κινητήρων μεγάλων αποστάσεων έως βιομηχανικό εξοπλισμό βαρέως τύπου, οι λύσεις έχουν σχεδιαστεί για να βελτιώνουν τη σταθερότητα του συστήματος και να υποστηρίζουν την αξιόπιστη λειτουργία.
