Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.

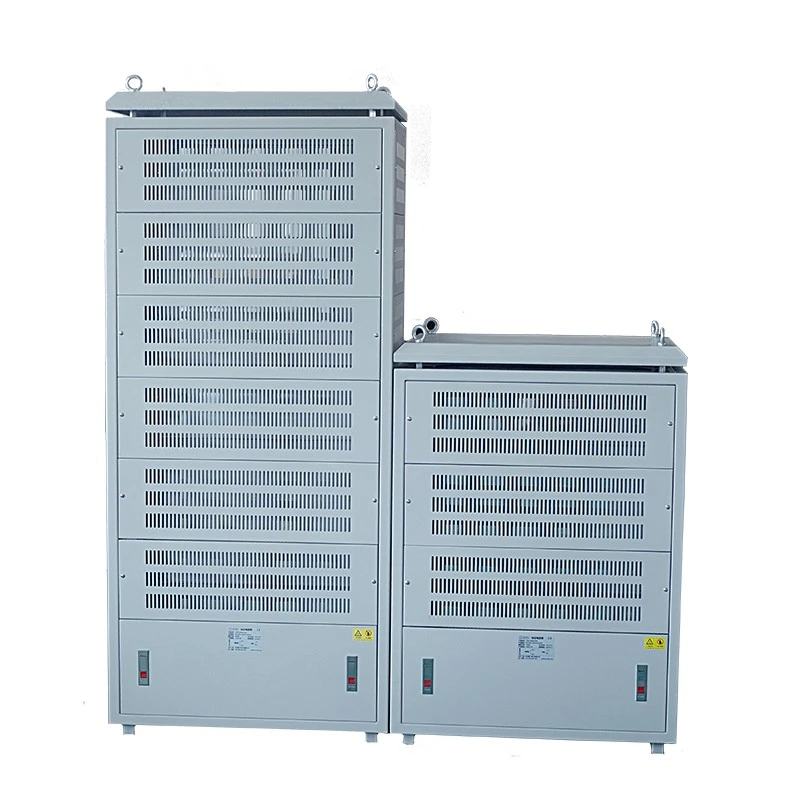

Το Dufew Electric Corugated Resistor Cabinet είναι ένα συγκρότημα αντιστάσεων υψηλής ισχύος τοποθετημένο στο δάπεδο, σχεδιασμένο για εφαρμογές που απαιτούν σταθερή και αποτελεσματική απαγωγή ηλεκτρικής ενέργειας.
Σε αντίθεση με τα συμβατικά κιβώτια αντιστάσεων, το ερμάριο υιοθετεί μια αρθρωτή δομή πολλαπλών στρώσεων, όπου πολλαπλές κυματοειδείς μονάδες αντιστάσεων συνδέονται μέσω αγώγιμων ράβδων από ανοξείδωτο χάλυβα και χάλκινων αγωγών. Αυτός ο σχεδιασμός βελτιώνει την ικανότητα επέκτασης ισχύος, τη διανομή θερμότητας, την απόδοση συντήρησης και τη λειτουργική αξιοπιστία.
Το περίβλημα της αντίστασης υποστηρίζει:
- Ονομαστική ισχύς: 20KW-500KW
- Τάση λειτουργίας: ≤3000V
- Εύρος αντίστασης: 0,01Ω-1KΩ
- Προσαρμοσμένες τιμές αντίστασης και διαμορφώσεις ντουλαπιού
- Επιλογές φυσικής ψύξης ή εξαναγκασμένης ψύξης αέρα
Το κυματοειδές ερμάριο αντίστασης είναι σχεδιασμένο για βιομηχανικά συστήματα πέδησης που απαιτούν απορρόφηση ενέργειας υψηλής χωρητικότητας και σταθερή λειτουργία κάτω από απαιτητικές συνθήκες εργασίας. Με ονομασίες ισχύος από 20KW έως 500KW, είναι κατάλληλο για συστήματα μετατροπέων μέσης και υψηλής τάσης, συχνούς κύκλους πέδησης και εφαρμογές εκφόρτισης υψηλής ενέργειας.
Η ενισχυμένη χάλκινη σύνδεση ζυγού βελτιώνει την ικανότητα μεταφοράς ρεύματος ενώ μειώνει τις ηλεκτρικές απώλειες κατά τη λειτουργία, συμβάλλοντας στη διατήρηση αξιόπιστης απόδοσης σε περιβάλλοντα βαρέως τύπου, όπως συστήματα ανύψωσης γερανών, εξοπλισμός χειρισμού λιμένων, μηχανήματα εξόρυξης, γραμμές παραγωγής χάλυβα και μεγάλα συστήματα κίνησης κινητήρα.
Η Dufew Electric υιοθετεί μια αρθρωτή δομή πολλαπλών επιπέδων για τη βελτίωση της αξιοπιστίας του συστήματος και την απλοποίηση της συντήρησης. Κάθε στρώμα αντίστασης έχει σχεδιαστεί με ανεξάρτητες ηλεκτρικές συνδέσεις, ειδικά κανάλια ροής αέρα και δυνατότητα ατομικής απομόνωσης βλαβών, επιτρέποντας στους τεχνικούς να επιθεωρούν ή να αντικαθιστούν συγκεκριμένα τμήματα χωρίς να επηρεάζεται το πλήρες σύστημα.
Ο αρθρωτός σχεδιασμός παρέχει επίσης ευέλικτες επιλογές επέκτασης χωρητικότητας, επιτρέποντας τη ρύθμιση παραμέτρων της αντίστασης σύμφωνα με τις διαφορετικές απαιτήσεις ισχύος, τους κύκλους πέδησης και τις μελλοντικές αναβαθμίσεις του συστήματος. Σε σύγκριση με τα παραδοσιακά κουτιά αντιστάσεων, αυτή η δομή συμβάλλει στη μείωση του χρόνου διακοπής συντήρησης και στη βελτίωση της διαθεσιμότητας του εξοπλισμού.
Το κυματοειδές στοιχείο αντίστασης υιοθετεί μια βελτιστοποιημένη δομή περιέλιξης για τη μείωση της παρασιτικής επαγωγής και τη βελτίωση της δυναμικής απόκρισης κατά τη λειτουργία πέδησης υψηλής ταχύτητας. Αυτός ο σχεδιασμός συμβάλλει στην ελαχιστοποίηση των ηλεκτρομαγνητικών παρεμβολών, στη μείωση της πρόσκρουσης της αιχμής τάσης και στην παροχή πιο ισορροπημένης κατανομής ρεύματος για συστήματα μετάδοσης κίνησης που βασίζονται σε μετατροπέα.
Με βελτιωμένη ηλεκτρική σταθερότητα, η δομή χαμηλής επαγωγής είναι κατάλληλη για μεταβλητές συχνότητες, αναγεννητικά συστήματα πέδησης και εφαρμογές ελέγχου κινητήρα υψηλής ισχύος όπου απαιτείται γρήγορη απορρόφηση ενέργειας και αξιόπιστη προστασία.
Τα συστήματα αντιστάσεων υψηλής ισχύος παράγουν σημαντική θερμότητα κατά την εκφόρτιση ενέργειας, καθιστώντας την αποτελεσματική θερμική διαχείριση απαραίτητη για τη συνεχή λειτουργία. Το Dufew Electric βελτιστοποιεί τα κανάλια ροής αέρα του θαλάμου και τις δομές απαγωγής θερμότητας για να διατηρεί σταθερή απόδοση θερμοκρασίας κατά τη διάρκεια κύκλων πέδησης μεγάλης διάρκειας.
Το σύστημα ψύξης μπορεί να διαμορφωθεί με φυσικό αερισμό, εξαναγκασμένη ψύξη αέρα με χρήση βιομηχανικών ανεμιστήρων ή προσαρμοσμένες λύσεις ψύξης σύμφωνα με τον κύκλο λειτουργίας και τις συνθήκες εγκατάστασης. Τα μεγάλα κανάλια εξαερισμού, η ομοιόμορφη κατανομή θερμότητας και οι προαιρετικές δομές προστασίας από τη σκόνη συμβάλλουν στη μείωση των κινδύνων τοπικής υπερθέρμανσης και βελτιώνουν τη μακροπρόθεσμη αξιοπιστία λειτουργίας.
Το κυματοειδές ντουλάπι αντίστασης αποτελείται κυρίως από:
| Συστατικό | Λειτουργία |
|---|---|
| Αντίσταση τραύματος από κυματοειδές σύρμα | Μετατρέπει την ηλεκτρική ενέργεια σε θερμική ενέργεια |
| Αγώγιμη ράβδος από ανοξείδωτο χάλυβα | Παρέχει μηχανική υποστήριξη και ηλεκτρική σύνδεση |
| Χάλκινο Busbar | Εξασφαλίζει μετάδοση υψηλού ρεύματος |
| Περίβλημα ντουλαπιού | Παρέχει δομή προστασίας και εγκατάστασης |
| Σύστημα ψύξης | Αφαιρεί τη θερμότητα που παράγεται κατά τη λειτουργία |
| Συσκευή Προστασίας Θερμοκρασίας | Αποτρέπει τη ζημιά από υπερθέρμανση |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Τύπος προϊόντος | Κυματοειδές ντουλάπι αντίστασης |
| Ονομαστική ισχύς | 20KW-500KW |
| Τάση λειτουργίας | ≤3000V |
| Εύρος Αντίστασης | 0,01Ω-1ΚΩ |
| Ακρίβεια αντίστασης | ±3%, ±5%, ±10% |
| Βαθμός προστασίας | IP20 / IP23 Προαιρετικό |
| Συντελεστής θερμοκρασίας | ≤300 ppm/℃ |
| Βαθμός επιβραδυντικού φλόγας | UL 94V-2 |
| Πρότυπο | GB-5792 |
| Μέθοδος Ψύξης | Φυσική Ψύξη / Εξαναγκασμένη Αερόψυξη |
Παράδειγμα: CRC 100KW 2,7R J
| Κώδικας | Περιγραφή |
|---|---|
| CRC | Κυματοειδές ντουλάπι αντίστασης |
| 100 KW | Ονομαστική ισχύς |
| 2,7R | Ονομαστική αντίσταση |
| J | Ανοχή αντίστασης (K=±10%, J=±5%, H=±3%) |
| Στοιχείο απόδοσης | Συνθήκη δοκιμής | Απαίτηση |
|---|---|---|
| Διηλεκτρική αντοχή | 2500VAC / 50Hz / 60S | Ρεύμα διαρροής ≤10mA |
| Αντίσταση μόνωσης | 1000 VDC | ≥100MΩ |
| Υπερφόρτωση βραχυχρόνιου χρόνου | 10 φορές ονομαστική ισχύς / 5S | Καμία ορατή ζημιά |
| Μακροπρόθεσμη διάρκεια ζωής φορτίου | Εκφόρτιση 10S, κύκλος διαστήματος 90S | >9000h |
| Δοκιμή υγρής θερμότητας | 40℃±2 / 90%-95% RH /100h | △R≤±(1%R+0,05Ω) |
| Κύκλος θερμοκρασίας | -55℃ / 55℃ /155℃ | Χωρίς αφύσικη ζημιά |
| Στοιχείο απόδοσης | Συνθήκη δοκιμής | Απαίτηση |
|---|---|---|
| Αντοχή τερματικού | 45N / 30S | Χωρίς χαλάρωση ή ζημιά |
| Αντοχή σε κραδασμούς | 5-200Hz, 1g | Χωρίς δομικές ζημιές |
| Αντοχή στη θερμότητα συγκόλλησης | 350±5℃ / 3S | Καμία ασυνήθιστη αλλαγή |
| Συγκολλησιμότητα | 235±5℃ / 5S | Κάλυψη >95% |
Η επιλογή μιας κατάλληλης λύσης αντίστασης πέδησης απαιτεί μια ολοκληρωμένη αξιολόγηση των ηλεκτρικών παραμέτρων, των συνθηκών πέδησης και των απαιτήσεων εγκατάστασης. Το Dufew Electric αναλύει το πραγματικό περιβάλλον εφαρμογής για να προτείνει μια κατάλληλη διαμόρφωση αντίστασης που ταιριάζει με τις απαιτήσεις απόδοσης του συστήματος.
Η διαμόρφωση της αντίστασης θα πρέπει να επιλέγεται σύμφωνα με τις βασικές παραμέτρους του συστήματος μετάδοσης κίνησης, συμπεριλαμβανομένης της ονομαστικής ισχύος κινητήρα, του μοντέλου μετατροπέα, της τάσης διαύλου DC και του ονομαστικού ρεύματος. Αυτοί οι παράγοντες καθορίζουν την απαιτούμενη ικανότητα απορρόφησης ενέργειας και την ηλεκτρική συμβατότητα με το σύστημα πέδησης.
Διαφορετικές εφαρμογές παράγουν διαφορετικά επίπεδα ενέργειας πέδησης. Σημαντικά ζητήματα περιλαμβάνουν τη συχνότητα πέδησης, τη διάρκεια πέδησης, την ενέργεια που παράγεται κατά την επιβράδυνση και τις απαιτήσεις του κύκλου λειτουργίας. Οι εφαρμογές με συχνή επιτάχυνση και επιβράδυνση απαιτούν συνήθως υψηλότερη θερμική ικανότητα και πιο αξιόπιστη απόδοση ψύξης.
Η τιμή αντίστασης πρέπει να ταιριάζει με τις προδιαγραφές του μετατροπέα, την απαιτούμενη ροπή πέδησης και το μέγιστο επιτρεπόμενο ρεύμα για να διασφαλιστεί η αποτελεσματική απαγωγή ενέργειας χωρίς να επηρεάζονται οι λειτουργίες προστασίας του συστήματος.
Οι συνθήκες εγκατάστασης επηρεάζουν άμεσα τη δομή του ντουλαπιού και τον σχεδιασμό ψύξης. Παράγοντες όπως η εσωτερική ή εξωτερική εγκατάσταση, η θερμοκρασία περιβάλλοντος, οι συνθήκες αερισμού και οι απαιτήσεις προστασίας θα πρέπει να λαμβάνονται υπόψη κατά την επιλογή.
Με βάση αυτές τις παραμέτρους εφαρμογής, η Dufew Electric παρέχει προσαρμοσμένη τεχνική υποστήριξη για να βοηθήσει τους πελάτες να επιλέξουν κατάλληλες διαμορφώσεις αντιστάσεων για διαφορετικά βιομηχανικά συστήματα πέδησης.
Το ηλεκτρικό κυματοειδές ντουλάπι αντίστασης Dufew έχει σχεδιαστεί για βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη απορρόφηση ενέργειας και σταθερή απόδοση πέδησης. Χρησιμοποιείται συνήθως σε συστήματα μετατροπέων μέσης και υψηλής τάσης, γερανούς και εξοπλισμό ανύψωσης, ανελκυστήρες, ελασματουργεία, μηχανήματα εξόρυξης, συστήματα διαχείρισης λιμένων, μεταφορικούς ιμάντες, πλατφόρμες δοκιμής κινητήρα και άλλες εφαρμογές βιομηχανικής διαχείρισης ενέργειας.
| Σύγκριση | Κυματοειδές ντουλάπι αντίστασης | Συμβατικό κουτί αντίστασης |
|---|---|---|
| Χωρητικότητα ισχύος | Έως 500 KW | Συνήθως χαμηλότερο εύρος ισχύος |
| Δυνατότητα τάσης | Έως 3000V | Κυρίως εφαρμογές χαμηλής τάσης |
| Δομή | Αρθρωτός σχεδιασμός πολλαπλών στρώσεων | Ενιαία ολοκληρωμένη δομή |
| Συντήρηση | Αντικατάσταση μεμονωμένης μονάδας | Πλήρης συντήρηση μονάδας |
| Ψύξη | Βελτιστοποιημένος σχεδιασμός ροής αέρα | Περιορισμένη απαγωγή θερμότητας |
| Εφαρμογή | Βαριά βιομηχανικά συστήματα | Μικρομεσαίος εξοπλισμός |
Δυνατότητα κατασκευής επαγγελματικών ηλεκτρονικών ισχύος
Η Dufew Electric ειδικεύεται σε βιομηχανικές αντιστάσεις ισχύος, συστήματα πέδησης, αντιδραστήρες, μετασχηματιστές και λύσεις ελέγχου ισχύος.
Με επαγγελματικές διαδικασίες κατασκευής και δυνατότητες ηλεκτρικών δοκιμών, η Dufew Electric παρέχει αξιόπιστες λύσεις ντουλαπιών αντιστάσεων για παγκόσμιους βιομηχανικούς πελάτες.
Η Dufew Electric παρέχει επαγγελματικές λύσεις συσκευασίας και μεταφοράς για προϊόντα Corugated Resistor Cabinet.
Κάθε ντουλάπι είναι συσκευασμένο με ασφάλεια με ξύλινες θήκες εξαγωγής, ενισχυμένες δομές στερέωσης και υλικά προστασίας από την υγρασία για να διασφαλιστεί η ασφαλής παράδοση κατά τη μεταφορά σε μεγάλες αποστάσεις.
Οι διαθέσιμοι τρόποι αποστολής περιλαμβάνουν:
- Sea Freight: Κατάλληλο για διεθνείς παραγγελίες μεγάλου όγκου και βαρύ βιομηχανικό εξοπλισμό.
- Χερσαία Μεταφορά: Διατίθεται για παράδοση στο εσωτερικό και μεταφορά από το εργοστάσιο στο εργοτάξιο.
- Σιδηροδρομικές μεταφορές: Κατάλληλο για διασυνοριακή αποστολή βιομηχανικού εξοπλισμού.
- Air Freight: Διατίθεται για επείγουσες παραγγελίες μικρού μεγέθους ή αντικατάστασης.
Πριν από την αποστολή, κάθε ντουλάπι κυματοειδούς αντίστασης επιθεωρείται, συσκευάζεται με ασφάλεια και προετοιμάζεται σύμφωνα με τις διεθνείς απαιτήσεις μεταφοράς.
Η Dufew Electric εστιάζει σε βιομηχανικές αντιστάσεις, συστήματα πέδησης, αντιδραστήρες, μετασχηματιστές και λύσεις ελέγχου ισχύος.
Οι τιμές αντίστασης, οι ονομασίες ισχύος, οι δομές ντουλαπιών και οι απαιτήσεις εγκατάστασης μπορούν να προσαρμοστούν ανάλογα με τις ανάγκες του έργου.
Η αυστηρή επιλογή υλικού, ο έλεγχος κατασκευής και οι διαδικασίες δοκιμών διασφαλίζουν σταθερή λειτουργία σε σκληρά βιομηχανικά περιβάλλοντα.
Η Dufew Electric υποστηρίζει πελάτες OEM, διανομείς και βιομηχανικούς χρήστες σε όλο τον κόσμο με επαγγελματική τεχνική υποστήριξη και υποστήριξη παράδοσης.
Η Dufew Electric ακολουθεί αυστηρές διαδικασίες ποιοτικού ελέγχου σε όλη τη διαδικασία κατασκευής, συμπεριλαμβανομένης της επιθεώρησης υλικού, των ηλεκτρικών δοκιμών και της επιθεώρησης τελικού προϊόντος.
Τα προϊόντα κυματοειδούς αντιστάτη ντουλαπιού μας υποστηρίζονται από:
- Πιστοποίηση Συστήματος Διαχείρισης Ποιότητας ISO 9001
- Πιστοποίηση CE
- Αναφορές δοκιμών προϊόντων
- Αρχεία Δοκιμών Ηλεκτρικής Απόδοσης
Αυτές οι πιστοποιήσεις και τα έγγραφα ποιότητας διασφαλίζουν αξιόπιστη απόδοση, ασφάλεια και συμμόρφωση για παγκόσμιες βιομηχανικές εφαρμογές.
Αυτό το προϊόν χρησιμοποιείται κυρίως για απαγωγή ενέργειας υψηλής ισχύος σε βιομηχανικά συστήματα πέδησης, εφαρμογές μετατροπέων και εξοπλισμό κίνησης κινητήρα. Απορροφά την αναγεννητική ενέργεια που παράγεται κατά την επιβράδυνση του κινητήρα για να βοηθήσει στην προστασία των ηλεκτρονικών συστημάτων ισχύος από προβλήματα υπέρτασης.
Η Dufew Electric παρέχει εξατομικευμένες λύσεις με ονομασίες ισχύος από 20KW έως 500KW σύμφωνα με διαφορετικές απαιτήσεις βιομηχανικής εφαρμογής, συμπεριλαμβανομένης της συχνότητας πέδησης, των αναγκών απορρόφησης ενέργειας και των συνθηκών λειτουργίας.
Ναί. Το Dufew Electric μπορεί να προσαρμόσει τις τιμές αντίστασης, την ικανότητα ισχύος, τις διαστάσεις του ντουλαπιού, τις μεθόδους ψύξης και τις δομές εγκατάστασης με βάση συγκεκριμένες τεχνικές απαιτήσεις.
Εφαρμόζεται ευρέως σε γερανούς, ανελκυστήρες, εξοπλισμό εξόρυξης, ελασματουργεία, λιμενικά μηχανήματα, μεταφορείς και άλλα βιομηχανικά συστήματα βαρέως τύπου που απαιτούν αξιόπιστη απορρόφηση ενέργειας.
Η Dufew Electric εφαρμόζει σχεδιασμό αντίστασης χαμηλής επαγωγής, συνδέσεις χάλκινης ράβδους, συστήματα προστασίας θερμοκρασίας και αυστηρές διαδικασίες ποιοτικού ελέγχου για τη διατήρηση σταθερής απόδοσης κατά τη μακροχρόνια λειτουργία.
Ναί. Η Dufew Electric παρέχει προσαρμοσμένες λύσεις ηλεκτρονικών ισχύος για πελάτες OEM, διανομείς και βιομηχανικούς χρήστες σε όλο τον κόσμο, συμπεριλαμβανομένης της τεχνικής υποστήριξης και της επικοινωνίας έργων.
Ο σχεδιασμός ψύξης μπορεί να διαμορφωθεί με φυσικό αερισμό ή εξαναγκασμένη ψύξη αέρα χρησιμοποιώντας βιομηχανικούς ανεμιστήρες σύμφωνα με την παραγωγή θερμότητας, τον κύκλο λειτουργίας και το περιβάλλον εγκατάστασης.
