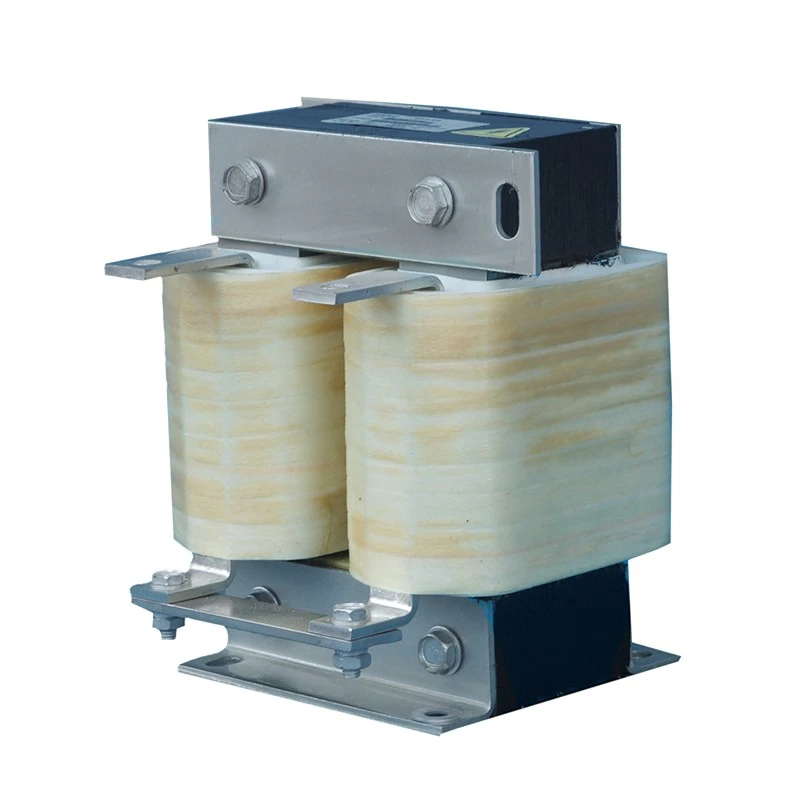

Αντιδραστήρας κάθετης σύνδεσης συνεχούς ρεύματος

Ο αντιδραστήρας κάθετης ζεύξης DC είναι εγκατεστημένος στο ενδιάμεσο κύκλωμα διαύλου DC συστημάτων μετάδοσης κίνησης μεταβλητής συχνότητας για τη βελτίωση της σταθερότητας ισχύος συνεχούς ρεύματος κατά τη συνεχή λειτουργία και τις δυναμικές αλλαγές φορτίου.

Σε αντίθεση με τα οριζόντια σχέδια χαμηλού προφίλ, αυτή η διαμόρφωση εστιάζει στη μείωση του πλάτους του ντουλαπιού μέσω ενός κατακόρυφα διατεταγμένου πυρήνα και δομής περιέλιξης. Το στενό αποτύπωμα επιτρέπει την εγκατάσταση πολλαπλών στοιχείων κίνησης δίπλα-δίπλα, καθιστώντας το κατάλληλο για τυπικά ηλεκτρικά ντουλάπια με περιορισμένο οριζόντιο χώρο.

Οι αντιδραστήρες Dufew κατασκευάζονται με:

- Πυρήνες ψυχρής έλασης χαμηλών απωλειών από χάλυβα πυριτίου

- Τμηματοποιημένες μαγνητικές δομές διάκενου αέρος ανθεκτικές στη πόλωση DC

- Συστήματα μόνωσης υψηλής θερμοκρασίας κατηγορίας F

- Θεραπεία εμποτισμού υπό κενό

- Επιλογές περιέλιξης από χαλκό ή αλουμίνιο

Η βελτιστοποιημένη κατακόρυφη δομή παρέχει αξιόπιστη απόδοση επαγωγής, αποτελεσματική απαγωγή θερμότητας και ευέλικτη ενσωμάτωση σε συστήματα βιομηχανικού ελέγχου.

Βασικά Πλεονεκτήματα

1. Σχεδίαση στενού ίχνους για ντουλάπια περιορισμένου πλάτους

Πολλοί βιομηχανικοί πίνακες ελέγχου απαιτούν εγκατάσταση εξαρτημάτων υψηλής πυκνότητας, διατηρώντας παράλληλα ένα συμπαγές συνολικό πλάτος. Η κατακόρυφη διαμόρφωση μειώνει τον οριζόντιο χώρο εγκατάστασης, επιτρέπει στις μονάδες κίνησης να τοποθετούνται πιο αποτελεσματικά δίπλα-δίπλα και κάνει καλύτερη χρήση του διαθέσιμου βάθους και ύψους του ντουλαπιού. Αυτή η δομή είναι ιδιαίτερα κατάλληλη για ντουλάπια VFD όπου το πλάτος είναι ο κύριος περιορισμός χώρου.

2. Βελτιστοποιημένη κατακόρυφη διαδρομή ψύξης

Η κατακόρυφη δομή ακολουθεί τη φυσική κατεύθυνση ροής αέρα πολλών βιομηχανικών ντουλαπιών, υποστηρίζοντας μια διαδρομή εξαερισμού από κάτω προς τα πάνω για πιο αποτελεσματική αφαίρεση θερμότητας κατά τη συνεχή λειτουργία. Μειώνοντας την τοπική συσσώρευση θερμότητας και διατηρώντας τη θερμική σταθερότητα υπό ονομαστικά φορτία, ο σχεδιασμός συμβάλλει στη διασφάλιση σταθερής ηλεκτρικής απόδοσης κατά τη μακροχρόνια λειτουργία.

3. Σταθερή απόδοση διαύλου DC κάτω από δυναμικά φορτία

Κατά τη διάρκεια της επιτάχυνσης, της επιβράδυνσης ή της λειτουργίας μεταβλητού φορτίου, οι διακυμάνσεις στο ρεύμα διαύλου συνεχούς ρεύματος μπορεί να αυξήσουν την πίεση στα εξαρτήματα ισχύος. Ο αντιδραστήρας βοηθά στην ομαλή διακύμανση του ρεύματος και στη μείωση της επίδρασης του κυματιστικού ρεύματος, υποστηρίζοντας πιο σταθερή λειτουργία διαύλου DC ενώ συμβάλλει στην προστασία των πυκνωτών και των εξαρτημάτων του μετατροπέα.

4. Συμπαγής Μηχανική Ενσωμάτωση

Η κατακόρυφη δομή είναι βελτιστοποιημένη για πρακτική εγκατάσταση ντουλαπιού, με μικρό αποτύπωμα οριζόντιας τοποθέτησης, σταθερή τοποθέτηση του διακένου αέρα και συμπαγή διάταξη ακροδεκτών. Η αξιόπιστη μηχανική υποστήριξη επιτρέπει στο εξάρτημα να ενσωματώνεται πιο εύκολα στον βιομηχανικό εξοπλισμό, ενώ μειώνει τους περιορισμούς στη συνολική διάταξη του ντουλαπιού.

Χαρακτηριστικά δομικής σχεδίασης

Κάθετη διάταξη μαγνητικού πυρήνα

Η κατακόρυφα τοποθετημένη μαγνητική δομή μειώνει το κατειλημμένο πλάτος του θαλάμου ενώ διατηρεί την απαιτούμενη απόδοση επαγωγής. Το στενό προφίλ εγκατάστασης του κάνει αποτελεσματική χρήση του διαθέσιμου χώρου ντουλαπιών και είναι κατάλληλο για ηλεκτρικές διατάξεις υψηλής πυκνότητας.

DC Bias Resistant Air-Gap Structure

Το συνεχές ρεύμα συνεχούς ρεύματος μπορεί να δημιουργήσει μαγνητική προκατάληψη και να αυξήσει τον κίνδυνο κορεσμού. Το Dufew χρησιμοποιεί μια τμηματοποιημένη δομή διάκενου αέρα για τη διατήρηση σταθερής επαγωγής και τη βελτίωση της μαγνητικής γραμμικότητας, συμβάλλοντας στη μείωση του κινδύνου κορεσμού και υποστηρίζοντας αξιόπιστη συνεχή λειτουργία DC.

Διαμόρφωση ευέλικτης περιέλιξης

Οι διαφορετικές τιμές ρεύματος απαιτούν διαφορετικές λύσεις αγωγών. Διατίθενται περιελίξεις από χαλκό και αλουμίνιο, ενώ η περιέλιξη με φύλλο αλουμινίου μπορεί να χρησιμοποιηθεί για μοντέλα υψηλού ρεύματος. Η βελτιστοποιημένη δομή περιέλιξης βοηθά στον έλεγχο των ηλεκτρικών απωλειών και στη βελτίωση της απαγωγής θερμότητας για σταθερή μακροπρόθεσμη απόδοση.

Κορυφαία διαμόρφωση σύνδεσης

Η διάταξη του τερματικού έχει σχεδιαστεί ειδικά για την κατακόρυφη ενσωμάτωση του ντουλαπιού, επιτρέποντας άνετη σύνδεση με συστήματα άνω ζυγών ενώ μειώνεται ο χώρος που απαιτείται για την οριζόντια δρομολόγηση καλωδίων. Αυτό έχει ως αποτέλεσμα μια πιο καθαρή διάταξη καλωδίωσης και απλοποιεί την εγκατάσταση σε συμπαγείς πίνακες ελέγχου.

Επεξήγηση αριθμού μοντέλου

Παράδειγμα: CDL-600-0600-EIDA

Τεχνικές Προδιαγραφές

Τυπικές Εφαρμογές

Αντιδραστήρας κάθετης σύνδεσης DC έναντι αντιδραστήρα οριζόντιας σύνδεσης συνεχούς ρεύματος

FAQ

Ε1: Τι τύπος ντουλαπιού είναι κατάλληλος για αντιδραστήρα κάθετης σύνδεσης DC;

Είναι κατάλληλο για ηλεκτρικά ντουλάπια όπου ο οριζόντιος χώρος είναι περιορισμένος αλλά υπάρχει διαθέσιμο κάθετο διάκενο. Η στενή δομή βοηθά τους μηχανικούς να επιτύχουν συμπαγείς εσωτερικές διατάξεις.

Ε2: Ποια είναι η κύρια διαφορά μεταξύ κάθετων και οριζόντιων σχεδίων;

Η κατακόρυφη διαμόρφωση εστιάζει στη μείωση του πλάτους του ντουλαπιού, ενώ η οριζόντια διαμόρφωση έχει αναπτυχθεί για εφαρμογές με περιορισμένο ύψος ντουλαπιού.

Ε3: Η κατεύθυνση εγκατάστασης επηρεάζει την απόδοση του αντιδραστήρα;

Η ηλεκτρική απόδοση εξαρτάται από τη μαγνητική σχεδίαση, την τιμή της επαγωγής και το ονομαστικό ρεύμα. Η κατακόρυφη δομή βελτιώνει κυρίως την ευελιξία εγκατάστασης και την ενσωμάτωση του ντουλαπιού.

Ε4: Μπορεί ο Dufew να προσαρμόσει το σχέδιο του αντιδραστήρα;

Ναί. Το Dufew υποστηρίζει προσαρμοσμένες λύσεις, συμπεριλαμβανομένων ηλεκτρικών παραμέτρων, διαστάσεων, δομών τοποθέτησης και υλικών αγωγών σύμφωνα με τις απαιτήσεις του έργου.

Κατασκευαστική ικανότητα & Διασφάλιση Ποιότητας

Η Dufew Electric ειδικεύεται σε εξατομικευμένα εξαρτήματα ηλεκτρονικών ισχύος, συμπεριλαμβανομένων των αντιδραστήρων DC Link, των αντιδραστήρων AC, των αντιστάσεων πέδησης, των μετασχηματιστών και σχετικών ηλεκτρικών λύσεων.

Με επαγγελματική ικανότητα μηχανικής και ελεγχόμενες διαδικασίες παραγωγής, η Dufew παρέχει αξιόπιστες λύσεις αντιδραστήρων για βιομηχανικούς αυτοματισμούς, συστήματα VFD και εφαρμογές μετατροπής ισχύος.

Οι κατασκευαστικές δυνατότητες περιλαμβάνουν:

- Επεξεργασία πυρήνα ακριβείας

- Παραγωγή περιελίξεων

- Ρύθμιση διακένου αέρα

- Εμποτισμός υπό κενό

- Δοκιμή ηλεκτρικής απόδοσης

Κάθε προϊόν επαληθεύεται μέσω της αντίστασης μόνωσης, της αντοχής στην τάση, της επαγωγής, της αύξησης θερμοκρασίας και της δοκιμής θορύβου.

Η Dufew διατηρεί συνεχή βελτίωση στη διαχείριση ποιότητας και στα πρότυπα προϊόντων. Η εταιρεία παρέχει πιστοποίηση διαχείρισης ποιότητας ISO, πιστοποίηση CE, αναφορές δοκιμών προϊόντων και τεχνικά έγγραφα για την υποστήριξη παγκόσμιων βιομηχανικών πελατών.

Συσκευασία & Παράδοση

Η Dufew χρησιμοποιεί εξαγωγικές λύσεις συσκευασίας για να εξασφαλίσει την ασφαλή μεταφορά των βιομηχανικών αντιδραστήρων.

Η συσκευασία περιλαμβάνει:

- Προστασία από την υγρασία για μονωτικά εξαρτήματα

- Ενισχυμένη στερέωση κατά τη μεταφορά

- Εξατομικευμένες ξύλινες θήκες για μεγάλα μοντέλα

- Αναγνώριση προϊόντος και τεχνική τεκμηρίωση

Κάθε αντιδραστήρας επιθεωρείται πριν από την αποστολή και παρέχεται με τα απαιτούμενα έγγραφα σύμφωνα με τις απαιτήσεις του έργου του πελάτη.
