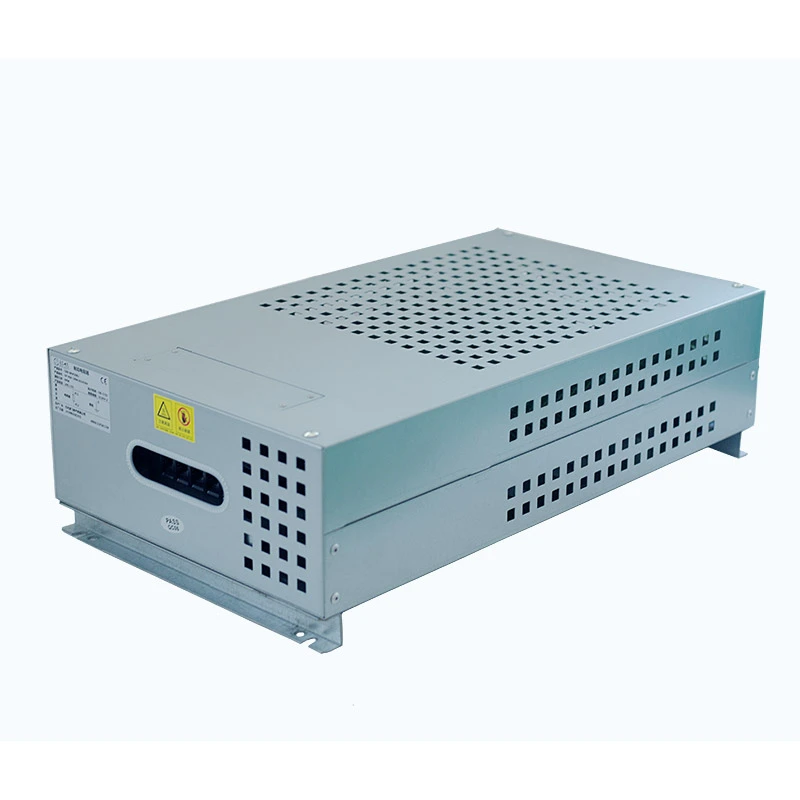

Το Inverter Braking Resistor Box είναι ένα αποκλειστικό εξάρτημα πέδησης που χρησιμοποιείται σε συστήματα κινητήρα που κινούνται με inverter. Όταν ένας κινητήρας επιβραδύνει με μεγάλο φορτίο αδράνειας, η αναγεννητική ενέργεια τροφοδοτείται πίσω στη ζεύξη DC του μετατροπέα, προκαλώντας αύξηση της τάσης του διαύλου. Αυτό το προϊόν διαχέει την περίσσεια ενέργειας μέσω των στοιχείων αντίστασης για να διατηρήσει σταθερή τη λειτουργία του μετατροπέα.
Η εσωτερική δομή αποτελείται από πολλαπλά κυματοειδή στοιχεία αντίστασης διατεταγμένα σύμφωνα με τις απαιτούμενες ονομασίες αντίστασης και ισχύος. Το συγκρότημα αντίστασης είναι εγκατεστημένο μέσα σε ένα προστατευτικό περίβλημα από χάλυβα με επίστρωση αλουμινίου-ψευδάργυρου με ενσωματωμένα μπλοκ ακροδεκτών και διακόπτες προστασίας θερμοκρασίας.
Ο σχεδιασμός του περιβλήματος υποστηρίζει την εξωτερική τοποθέτηση δίπλα στο ερμάριο του μετατροπέα, συμβάλλοντας στην εξοικονόμηση εσωτερικού χώρου του ντουλαπιού, διατηρώντας παράλληλα την αποτελεσματική απαγωγή θερμότητας και την ηλεκτρική ασφάλεια.
Η αντίσταση και η διαμόρφωση ισχύος έχουν σχεδιαστεί σύμφωνα με τις κοινές απαιτήσεις πέδησης inverter. Αυτό απλοποιεί την επιλογή και συμβάλλει στη μείωση του χειροκίνητου υπολογισμού κατά την ενσωμάτωση του συστήματος.
Το περίβλημα υιοθετεί μια σχεδίαση πλευρικού αερισμού που κατευθύνει τον ζεστό αέρα μακριά από το περίβλημα του μετατροπέα, μειώνοντας τη δευτερεύουσα συσσώρευση θερμότητας γύρω από τα εξαρτήματα μετάδοσης κίνησης.
Η εσωτερική διάταξη παρέχει επαρκή απόσταση μόνωσης μεταξύ των στοιχείων της αντίστασης και του περιβλήματος, υποστηρίζοντας σταθερή λειτουργία κάτω από τάσεις διαύλου συνεχούς ρεύματος έως 1200V.
Η ειδική βάση στήριξης επιτρέπει την εγκατάσταση στο πλάι ή στο κάτω μέρος των ντουλαπιών του μετατροπέα χωρίς να καταλαμβάνει πολύτιμο εσωτερικό ηλεκτρικό ντουλάπι.
- Σχεδιασμένο ειδικά για συστήματα πέδησης με ανάκτηση VFD
- Μετατρέπει την υπερβολική ενέργεια πέδησης σε θερμότητα για την αποφυγή συναγερμών υπέρτασης διαύλου DC
- Ο συνδυασμός κυματοειδούς αντίστασης υποστηρίζει ονομασίες ισχύος έως 30 kW
- Ο ενσωματωμένος διακόπτης θερμοκρασίας βελτιώνει την ασφάλεια λειτουργίας
- Το περίβλημα με επίστρωση αλουμινίου-ψευδαργύρου παρέχει αντοχή στη διάβρωση και μηχανική προστασία
- Κατάλληλο για συχνή επιτάχυνση, επιβράδυνση και καταστάσεις έκτακτης διακοπής
Το ντουλάπι ηλεκτρικών κυματοειδών αντιστάσεων Dufew έχει σχεδιαστεί για βιομηχανικά συστήματα μετάδοσης κίνησης που απαιτούν αξιόπιστη απαγωγή ενέργειας κατά το φρενάρισμα, την επιβράδυνση και τον δυναμικό έλεγχο του φορτίου. Η ευέλικτη διαμόρφωσή του το καθιστά κατάλληλο για διάφορες εφαρμογές βαρέως τύπου, όπως:
Το περίβλημα της αντίστασης βοηθά στη διαχείριση της αναγεννητικής ενέργειας που παράγεται κατά τη διάρκεια συχνών εργασιών ανύψωσης και κατεβάσματος, βελτιώνοντας τη σταθερότητα του συστήματος σε ανελκυστήρες, γερανούς πύργου, ανυψωτικά, βαρούλκα και πλατφόρμες ανύψωσης.
Για εξοπλισμό με συχνούς κύκλους επιτάχυνσης και επιβράδυνσης, όπως ιμάντες μεταφοράς, συστήματα ανάκτησης στοίβαξης και βαριά συστήματα μεταφοράς, η λύση παρέχει σταθερή απόδοση πέδησης και υποστηρίζει τη συνεχή βιομηχανική λειτουργία.
Το ερμάριο είναι κατάλληλο για βιομηχανικά μηχανήματα που απαιτούν ακριβή έλεγχο κινητήρα και απορρόφηση ενέργειας, συμπεριλαμβανομένων ελασμάτων, φυγοκεντρητών, μηχανών χύτευσης με έγχυση, μηχανών έλξης συρμάτων και μηχανημάτων κλωστοϋφαντουργίας.
Μπορεί επίσης να ενσωματωθεί σε εξοπλισμό δοκιμών απόδοσης μετατροπέα και σε συστήματα δοκιμών σερβομηχανισμού για να παρέχει ελεγχόμενα φορτία αντίστασης για την αξιολόγηση της ηλεκτρικής απόδοσης και της αξιοπιστίας του συστήματος.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Εύρος ισχύος | 1kW-30kW |
| Τάση λειτουργίας | ≤1200V |
| Εύρος Αντίστασης | 0,01Ω-1kΩ |
| Ανοχή αντίστασης | ±3% / ±5% / ±10% |
| Βαθμός προστασίας | IP20 / IP23 |
| Συντελεστής θερμοκρασίας | ≤300 ppm/℃ |
| Βαθμός επιβραδυντικού φλόγας | UL94V-2 |
| Πρότυπο | GB-5792 |
Παράδειγμα: CRB 10KW 13,6R J
| Κώδικας | Περιγραφή |
|---|---|
| CRB | Κουτί αντίστασης πέδησης |
| 10 KW | Ονομαστική ισχύς |
| 13,6R | Ονομαστική αντίσταση |
| J | Ανοχή αντίστασης (K=10%, J=5%, H=3%) |
| Στοιχείο απόδοσης | Συνθήκη δοκιμής | Εκτέλεση |
|---|---|---|
| Διηλεκτρική αντοχή | 2500VAC/50Hz/60S | Ρεύμα διαρροής ≤10mA |
| Αντίσταση μόνωσης | 1000 VDC | ≥100MΩ |
| Υπερφόρτωση βραχυχρόνιου χρόνου | 10 φορές ονομαστική ισχύς 5S | Καμία ορατή ζημιά |
| Μακροπρόθεσμη διάρκεια ζωής φορτίου | 10S εκφόρτιση / 90S μεσοδιάστημα cycling | >9000h |
| Δοκιμή υγρής θερμότητας | 40℃±2℃ / 90%-95% RH / 100h | △R≤±(1%R+0,05Ω) |
| Κύκλος θερμοκρασίας | -55℃, 55℃, 155℃ ποδηλασία | △R≤±(2%R+0,05Ω) |
| Αντοχή στη θερμότητα | 350℃/2h | Χωρίς αποχρωματισμό ή ζημιά |
| Συντελεστής θερμοκρασίας | Ονομαστική κατάσταση φορτίου | <300 ppm/℃ |
| Δοκιμή φλόγας | 10 φορές ονομαστική ισχύς 5 λεπτά | Κόκκινη θέρμανση χωρίς φλόγα |
| Στοιχείο απόδοσης | Συνθήκη δοκιμής | Εκτέλεση |
|---|---|---|
| Αντοχή τερματικού | 45N/30S | Χωρίς χαλάρωση ή ζημιά |
| Αντοχή σε κραδασμούς | 5-200Hz, 1g, 98m/S² | Χωρίς δομικές ζημιές |
| Αντοχή στη θερμότητα συγκόλλησης | 350±5℃ / 3S | △R≤±(1%R+0,05Ω) |
| Συγκολλησιμότητα | 235±5℃ / 5S | Κάλυψη συγκόλλησης >95% |
Κατά τη διάρκεια της ταχείας επιβράδυνσης ή του φρεναρίσματος έκτακτης ανάγκης, αυτό το προϊόν παρέχει μια αποτελεσματική διαδρομή απαγωγής ενέργειας που βοηθά στη διατήρηση της σταθερότητας του διαύλου DC του μετατροπέα.
Η δομή της αντίστασης έχει σχεδιαστεί για επαναλαμβανόμενες συνθήκες απορρόφησης ενέργειας που απαντώνται συνήθως σε ανυψωτικό εξοπλισμό, μεταφορείς και συστήματα βιομηχανικού αυτοματισμού.
Η εξωτερική δομή τοποθέτησης μειώνει τις απαιτήσεις χώρου του ντουλαπιού και απλοποιεί την εγκατάσταση του συστήματος.
| Στοιχείο σύγκρισης | Inverter Braking Resistor Box | Γενικό Load Resistor Box |
|---|---|---|
| Κύριος Σκοπός | Σχεδιασμένο για πέδηση μετατροπέα και έλεγχο τάσης διαύλου DC | Εφαρμογές γενικού φορτίου αντίστασης |
| Επιλογή παραμέτρων | Ταιριάζει με τις απαιτήσεις της μονάδας πέδησης inverter | Απαιτεί επιπλέον υπολογισμό αντίστασης |
| Σχεδιασμός Ψύξης | Η πλευρική εξάτμιση εμποδίζει την είσοδο ζεστού αέρα στο ερμάριο του μετατροπέα | Η τυπική ροή αέρα μπορεί να επηρεάσει τον περιβάλλοντα εξοπλισμό |
| Εγκατάσταση | Υποστηρίζει εξωτερική τοποθέτηση ντουλαπιού inverter | Συνήθως απαιτεί ξεχωριστό χώρο εγκατάστασης |
| Κατάσταση Λειτουργίας | Βελτιστοποιημένο για διαλείπουσα αναγεννητική πέδηση | Χρησιμοποιείται κυρίως για γενικό φορτίο ή δοκιμή |
Η Dufew Electric εφαρμόζει τυποποιημένες διαδικασίες παραγωγής από τη συναρμολόγηση αντιστάσεων και την κατασκευή περιβλήματος έως τις δοκιμές ηλεκτρικής απόδοσης.
Ο ποιοτικός έλεγχος περιλαμβάνει:
- Έλεγχος εισερχόμενου υλικού
- Επαλήθευση τιμής αντίστασης
- Δοκιμή μόνωσης
- Δοκιμή θερμικής προστασίας
- Τελικός έλεγχος προϊόντος
Κάθε κιβώτιο αντίστασης συσκευάζεται επαγγελματικά σύμφωνα με το μέγεθος του προϊόντος και τις απαιτήσεις μεταφοράς.
Η διαδικασία συσκευασίας περιλαμβάνει:
- Στερέωση προστασίας προϊόντος
- Ανθεκτική στην υγρασία συσκευασία
- Προετοιμασία αποστολής εξαγωγής
- Διαχείριση παραγγελιών παρτίδας
Η επιλογή ενός κατάλληλου Inverter Braking Resistor Box απαιτεί μια ολοκληρωμένη αξιολόγηση των παραμέτρων του μετατροπέα, των χαρακτηριστικών του κινητήρα, των συνθηκών πέδησης και του περιβάλλοντος εγκατάστασης. Η σωστή διαμόρφωση βοηθά στην αποτελεσματική διάχυση της αναγεννητικής ενέργειας, στην πρόληψη της υπέρτασης του διαύλου DC και στη βελτίωση της μακροπρόθεσμης αξιοπιστίας των συστημάτων VFD.
Η ονομαστική ισχύς του κιβωτίου αντίστασης πρέπει να επιλέγεται σύμφωνα με την χωρητικότητα του μετατροπέα και τις συνθήκες λειτουργίας του κινητήρα. Εφαρμογές με υψηλότερη ισχύ κινητήρα, μεγαλύτερη αδράνεια φορτίου ή συχνούς κύκλους πέδησης γενικά απαιτούν ισχυρότερη ικανότητα απορρόφησης ενέργειας.
Οι βασικοί παράγοντες επιλογής περιλαμβάνουν την ονομαστική ισχύ του μετατροπέα, την ισχύ κινητήρα, την αδράνεια φορτίου, την απαιτούμενη ροπή πέδησης και τη συχνότητα πέδησης.
Η τάση λειτουργίας της αντίστασης πρέπει να ταιριάζει με την τάση διαύλου DC του μετατροπέα για να διασφαλιστεί η ασφαλής και σταθερή λειτουργία. Διαφορετικά συστήματα μετάδοσης κίνησης ενδέχεται να απαιτούν διαφορετικές διαμορφώσεις τάσης, όπως συστήματα μετατροπέων κατηγορίας 400 V, βιομηχανικοί ηλεκτροκινητήρες 690 V ή εφαρμογές DC υψηλής τάσης έως 1200 V.
Οι λύσεις αντιστάσεων πέδησης Dufew έχουν σχεδιαστεί για να υποστηρίζουν σταθερή λειτουργία κάτω από διαφορετικές συνθήκες τάσης διαύλου DC σύμφωνα με τις απαιτήσεις εφαρμογής.
Η τιμή αντίστασης επηρεάζει άμεσα την απόδοση πέδησης. Μια χαμηλότερη τιμή αντίστασης μπορεί να παρέχει ισχυρότερη δύναμη πέδησης, αλλά έχει ως αποτέλεσμα υψηλότερη ροή ρεύματος, ενώ μια υψηλότερη τιμή αντίστασης μειώνει την τάση ρεύματος αλλά μπορεί να αυξήσει τον χρόνο πέδησης.
Η κατάλληλη διαμόρφωση αντίστασης πρέπει να προσδιορίζεται σύμφωνα με τις προδιαγραφές της μονάδας πέδησης μετατροπέα, το επιτρεπόμενο ρεύμα πέδησης, τον απαιτούμενο χρόνο ακινητοποίησης και τα χαρακτηριστικά αδράνειας φορτίου.
Διαφορετικές βιομηχανικές εφαρμογές παράγουν διαφορετικά επίπεδα αναγεννητικής ενέργειας, επομένως το κουτί αντίστασης πρέπει να επιλέγεται σύμφωνα με τον πραγματικό κύκλο πέδησης και τις συνθήκες λειτουργίας.
| Εφαρμογή | Κατάσταση Λειτουργίας | Επιλογή Εστίαση |
|---|---|---|
| Ανελκυστήρας | Συχνοί κύκλοι επιτάχυνσης και στάσης | Υψηλή αξιοπιστία και επαναλαμβανόμενη ικανότητα πέδησης |
| Γερανός & Ανυψωτικό | Εργασίες ανύψωσης και κατεβάσματος βαρέων βαρών | Υψηλή ικανότητα υπερφόρτωσης και σταθερή απόδοση |
| Σύστημα Μεταφορέων | Μακρά συνεχή λειτουργία | Σταθερή θερμική διαχείριση |
| Φυγόκεντρος | Απαιτήσεις ταχείας επιβράδυνσης | Δυνατότητα γρήγορης απορρόφησης ενέργειας |
| Βιομηχανικά Μηχανήματα | Συνθήκες διαλείπουσας πέδησης | Σωστή επιλογή ισχύος και αντίστασης |
Το περιβάλλον εγκατάστασης επηρεάζει τη δομή του ντουλαπιού, τον σχεδιασμό εξαερισμού και τη θερμική απόδοση. Πριν από την επιλογή, οι πελάτες θα πρέπει να εξετάσουν τον διαθέσιμο χώρο τοποθέτησης, τη μέθοδο εγκατάστασης, τη θερμοκρασία περιβάλλοντος και τις συνθήκες ροής αέρα.
Τα κιβώτια αντιστάσεων πέδησης Dufew υιοθετούν πρακτικές δομές εγκατάστασης και βελτιστοποιημένα σχέδια εξαερισμού, επιτρέποντας την ενσωμάτωση με τα ερμάρια του μετατροπέα διατηρώντας παράλληλα την αποτελεσματική απαγωγή θερμότητας.
Τα τυπικά κουτιά αντιστάσεων μπορεί να μην ικανοποιούν πάντα συγκεκριμένες βιομηχανικές απαιτήσεις. Το Dufew παρέχει προσαρμοσμένες διαμορφώσεις με βάση την τιμή αντίστασης, την ονομαστική ισχύ, την τάση λειτουργίας, τις διαστάσεις του περιβλήματος, τη διάταξη των ακροδεκτών και τις απαιτήσεις προστασίας.
Με επαγγελματική ικανότητα κατασκευής, η Dufew Electric υποστηρίζει OEM και προσαρμοσμένες λύσεις αντιστάσεων πέδησης για διαφορετικά συστήματα μετατροπέων και βιομηχανικές εφαρμογές.
Τα κιβώτια αντιστάσεων πέδησης Dufew μπορούν να συνδυαστούν με διάφορα συστήματα μετατροπέα διαφορετικών κατασκευαστών. Οι πελάτες μπορούν να παρέχουν πληροφορίες για το μοντέλο του μετατροπέα και η Dufew θα προτείνει μια κατάλληλη διαμόρφωση αντίστασης και ισχύος.
Για προσαρμογή, οι πελάτες θα πρέπει να παρέχουν μοντέλο μετατροπέα, ισχύ κινητήρα, τάση λειτουργίας, τιμή αντίστασης, κύκλο λειτουργίας πέδησης και απαιτήσεις εγκατάστασης. Η Dufew μπορεί να σχεδιάσει μια κατάλληλη λύση κουτιού αντίστασης σύμφωνα με αυτές τις παραμέτρους.
Ναί. Το Dufew παρέχει προσαρμοσμένα κιβώτια αντιστάσεων πέδησης με ρυθμιζόμενες τιμές αντίστασης, ονομασίες ισχύος, σχέδια περιβλημάτων, διαμορφώσεις ακροδεκτών και επιλογές προστασίας για την κάλυψη διαφορετικών βιομηχανικών εφαρμογών.
Η διάρκεια ζωής επηρεάζεται κυρίως από τη συχνότητα πέδησης, τις συνθήκες υπερφόρτωσης, τη θερμοκρασία λειτουργίας, την απόδοση ψύξης και το περιβάλλον εγκατάστασης. Η σωστή επιλογή και διαχείριση θερμότητας μπορεί να βελτιώσει τη μακροπρόθεσμη αξιοπιστία.
Ναί. Τα κιβώτια αντιστάσεων πέδησης Dufew είναι σχεδιασμένα για εφαρμογές που απαιτούν επαναλαμβανόμενη επιτάχυνση και επιβράδυνση, όπως ανελκυστήρες, γερανοί, μεταφορείς και εξοπλισμός βιομηχανικού αυτοματισμού. Η ονομαστική ισχύς πρέπει να επιλέγεται σύμφωνα με τον κύκλο πέδησης.
Συνιστάται η τακτική επιθεώρηση για τον έλεγχο των συνθηκών αερισμού, των συνδέσεων των ακροδεκτών, της συσσώρευσης σκόνης και των σημαδιών υπερθέρμανσης. Η σωστή συντήρηση βοηθά στη διασφάλιση σταθερής απόδοσης και μεγαλύτερης διάρκειας ζωής.
Τα κιβώτια αντιστάσεων πέδησης Dufew διαθέτουν προστατευτικά περιβλήματα και αξιόπιστες δομές για βιομηχανικές εφαρμογές. Διατίθενται προσαρμοσμένες λύσεις προστασίας για περιβάλλοντα με υψηλή υγρασία, σκόνη ή ειδικές συνθήκες λειτουργίας.
Η Dufew ειδικεύεται στον σχεδιασμό και την κατασκευή βιομηχανικών αντιστάσεων, παρέχοντας προσαρμοσμένες λύσεις αντιστάσεων πέδησης, αυστηρή επιθεώρηση ποιότητας και αξιόπιστη υποστήριξη για κατασκευαστές μετατροπέων, κατασκευαστές εξοπλισμού και εταιρείες αυτοματισμού.
Χρειάζεστε μια λύση αντίστασης πέδησης για ανελκυστήρες, γερανούς, βιομηχανικούς μηχανισμούς κίνησης ή εξοπλισμό αυτοματισμού;
Παρέχετε το μοντέλο του μετατροπέα, την ισχύ κινητήρα, την τάση διαύλου συνεχούς ρεύματος και τις απαιτήσεις πέδησης. Η Dufew θα συστήσει ένα κατάλληλο κουτί αντίστασης πέδησης VFD και θα παρέχει τεχνική υποστήριξη για το έργο σας.
Ζητήστε σήμερα μια προσφορά για προσαρμοσμένες τιμές αντίστασης, ονομασίες ισχύος και σχέδια περιβλημάτων.
