Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.

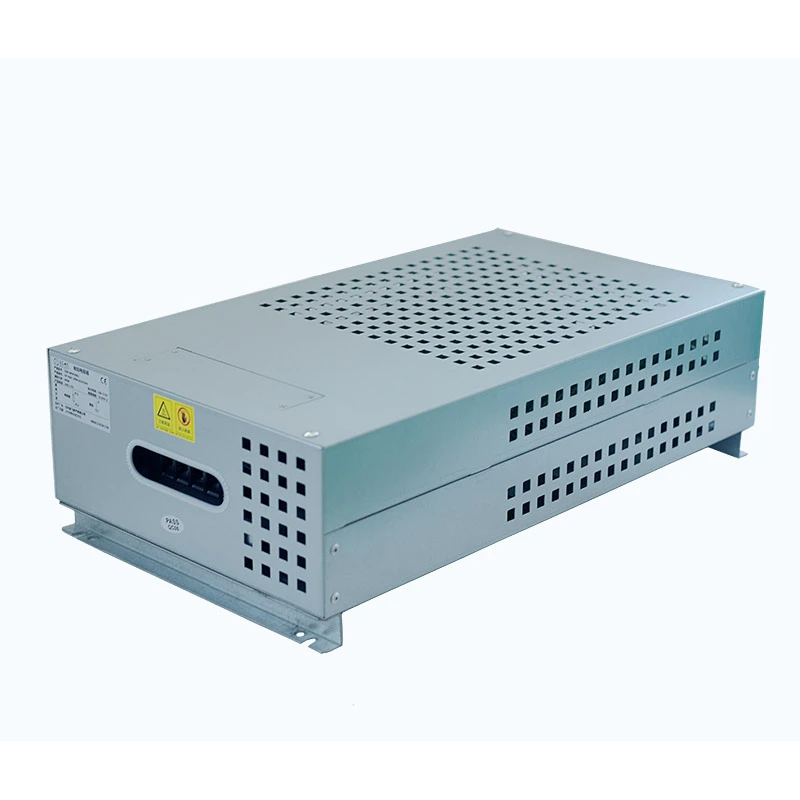

Το Tubular Resistor Box είναι ένα συγκρότημα αντίστασης υψηλής απόδοσης σχεδιασμένο να απορροφά και να διαχέει την περίσσεια ηλεκτρική ενέργεια που παράγεται κατά τη διάρκεια της επιβράδυνσης του κινητήρα, της διακοπής έκτακτης ανάγκης ή των διαδικασιών δοκιμής φορτίου. Χρησιμοποιείται ευρέως σε βιομηχανικά συστήματα μετάδοσης κίνησης, εξοπλισμό ηλεκτρονικών ισχύος και εφαρμογές διαχείρισης ενέργειας.
Κατασκευασμένο από την Dufew Electric, το κιβώτιο αντίστασης υιοθετεί σφραγισμένα σωληνωτά στοιχεία αντίστασης από ανοξείδωτο χάλυβα με σύρματα αντίστασης από κράμα νικελίου-χρωμίου με ακρίβεια τυλιγμένα μέσα. Η εσωτερική δομή είναι γεμάτη με μονωτικό υλικό υψηλής πυκνότητας οξειδίου του μαγνησίου (MgO), το οποίο παρέχει εξαιρετική ηλεκτρική μόνωση και αποτελεσματική μεταφορά θερμότητας.
Σε σύγκριση με τις παραδοσιακές συρμάτινες αντιστάσεις ανοιχτού τύπου ή τα συμβατικά κουτιά αντίστασης, ο σωληνωτός σχεδιασμός προσφέρει καλύτερη προστασία από τη σκόνη, την υγρασία, τη μόλυνση από λάδια και τις μηχανικές κρούσεις, καθιστώντας το κατάλληλο για απαιτητικά βιομηχανικά περιβάλλοντα.
Κάθε σωληνοειδές στοιχείο αντίστασης υποστηρίζει εύρος ισχύος από 50W έως 3000W. Μπορούν να συνδεθούν πολλαπλά στοιχεία σε σειρά ή παράλληλα για να επιτύχουν προσαρμοσμένες ονομασίες ισχύος έως 30 kW, με διαθέσιμες τιμές αντίστασης από 0,01Ω έως 1 kΩ.
Κάθε σωλήνας αντίστασης σφραγίζεται ανεξάρτητα με εξωτερικό κέλυφος από ανοξείδωτο χάλυβα και γεμίζεται με μονωτικό υλικό οξειδίου του μαγνησίου. Η πλήρως κλειστή δομή εμποδίζει την υγρασία, τη σκόνη και το λάδι να φτάσουν στο σύρμα αντίστασης, βελτιώνοντας τη μακροπρόθεσμη σταθερότητα και τη διάρκεια ζωής.
Τα σωληνωτά στοιχεία είναι διατεταγμένα οριζόντια με επαρκή απόσταση μεταξύ κάθε σωλήνα. Αυτός ο σχεδιασμός βελτιώνει την κυκλοφορία της ροής αέρα και επιτρέπει τη μεταφορά της θερμότητας ομοιόμορφα μέσω της μεταλλικής επιφάνειας, μειώνοντας την τοπική υπερθέρμανση κατά τη συνεχή λειτουργία.
Το κιβώτιο αντίστασης συνδυάζει σωληνωτά στοιχεία από ανοξείδωτο χάλυβα με προστατευτικό μεταλλικό περίβλημα για βελτίωση της αντοχής στη διάβρωση, τη βιομηχανική σκόνη και τα σκληρά περιβάλλοντα λειτουργίας. Είναι κατάλληλο για εφαρμογές σε εργαστήρια, εξωτερικές εγκαταστάσεις και βιομηχανικούς χώρους με υψηλή υγρασία ή έκθεση σε χημικά.
Κάθε σωληνοειδές στοιχείο αντίστασης τοποθετείται ανεξάρτητα, επιτρέποντας την ατομική αντικατάσταση χωρίς να αφαιρέσετε ολόκληρο το κουτί της αντίστασης. Αυτό μειώνει τον χρόνο συντήρησης και ελαχιστοποιεί το χρόνο διακοπής λειτουργίας του εξοπλισμού.
- Πλήρως σφραγισμένη σωληνοειδής δομή: Προστατεύει τα στοιχεία εσωτερικής αντίστασης από υγρασία, σκόνη, λάδια και βιομηχανικούς ρύπους.
- Υψηλή θερμική αγωγιμότητα: Το γέμισμα με οξείδιο του μαγνησίου παρέχει αποτελεσματική μεταφορά θερμότητας και σταθερή απόδοση θερμοκρασίας.
- Ισχυρή μηχανική αντοχή: Η κατασκευή από ανοξείδωτο χάλυβα προσφέρει εξαιρετική αντοχή στους κραδασμούς και προστασία από κρούσεις.
- Ευέλικτη διαμόρφωση: Υποστηρίζει προσαρμοσμένες τιμές αντίστασης, ονομασίες ισχύος και δομές εγκατάστασης.
- Σταθερή απόδοση υπό συχνή λειτουργία: Κατάλληλο για επαναλαμβανόμενους κύκλους πέδησης και απορρόφησης ενέργειας.
- Σχεδιασμός εξοικονόμησης χώρου: Η συμπαγής δομή επιτρέπει την ευέλικτη εγκατάσταση μέσα σε ηλεκτρικά ντουλάπια ή συστήματα εξοπλισμού.
Το Tubular Resistor Box εφαρμόζεται ευρέως σε βιομηχανικά συστήματα που απαιτούν αποτελεσματικό έλεγχο απαγωγής ενέργειας και πέδησης, συμπεριλαμβανομένων συστημάτων πέδησης μετατροπέα συχνότητας, κυκλωμάτων κατανάλωσης ενέργειας σερβομηχανισμού, ανελκυστήρα και ανυψωτικού εξοπλισμού, γερανών και άλλων μηχανημάτων βαρέως τύπου.
Είναι επίσης κατάλληλο για εργαλειομηχανές CNC, συστήματα μεταφοράς, μηχανές χύτευσης με έγχυση, μηχανήματα συσκευασίας, εξοπλισμό αιολικής ενέργειας και ανανεώσιμων πηγών ενέργειας, συστήματα δοκιμών φόρτισης και εκφόρτισης μπαταριών, καθώς και βιομηχανικές εφαρμογές δοκιμής φορτίου.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Εύρος ισχύος | 1kW-30kW |
| Τάση λειτουργίας | ≤1200V |
| Εύρος Αντίστασης | 0,01Ω-1kΩ |
| Ανοχή αντίστασης | ±3%, ±5%, ±10% |
| Βαθμός προστασίας | IP20 / IP23 |
| Συντελεστής θερμοκρασίας | ≤300 ppm/℃ |
| Βαθμός επιβραδυντικού φλόγας | UL94V-2 |
| Μονωτικό Υλικό | Οξείδιο του μαγνησίου υψηλής πυκνότητας |
| Υλικό σύρματος αντίστασης | Κράμα νικελίου-χρωμίου |
| Πρότυπο | GB-5792 |
| Στοιχείο απόδοσης | Συνθήκη δοκιμής | Απαίτηση |
|---|---|---|
| Διηλεκτρική αντοχή | 2500VAC, 50Hz/60S | Ρεύμα διαρροής ≤10mA |
| Αντίσταση μόνωσης | 1000 VDC | ≥100MΩ |
| Υπερφόρτωση βραχυχρόνιου χρόνου | 10 φορές ονομαστική ισχύς, 5S | Καμία ορατή ζημιά |
| Διάρκεια ζωής συνεχούς φορτίου | Κυκλική λειτουργία | >9000h |
| Δοκιμή υγρής θερμότητας | 40℃±2℃, 90%-95% RH, 100h | △R≤±(1%R+0,05Ω) |
| Κύκλος θερμοκρασίας | -55℃/55℃/155℃ ποδηλασία | △R≤±(2%R+0,05Ω) |
| Αντοχή στη θερμότητα | 350℃/2h | Χωρίς εμφανή ζημιά |
| Συντελεστής θερμοκρασίας | Ονομαστική κατάσταση φορτίου | <300 ppm/℃ |
| Στοιχείο απόδοσης | Συνθήκη δοκιμής | Απαίτηση |
|---|---|---|
| Αντοχή τερματικού | 45N/30S | Χωρίς χαλάρωση ή ζημιά |
| Αντοχή σε κραδασμούς | 5-200Hz, 1g | Χωρίς δομικές ζημιές |
| Αντοχή στη θερμότητα συγκόλλησης | 350±5℃, 3S | Καμία ορατή ζημιά |
| Συγκολλησιμότητα | 235±5℃, 5S | Κάλυψη συγκόλλησης >95% |
Η Dufew Electric παρέχει προσαρμοσμένες λύσεις Tubular Resistor Box που βασίζονται σε διαφορετικές απαιτήσεις βιομηχανικής εφαρμογής, συμπεριλαμβανομένης της ονομαστικής ισχύος, της τιμής αντίστασης, των συνθηκών τάσης, του αριθμού των σωλήνων αντίστασης, των μεθόδων σύνδεσης, των διαστάσεων του περιβλήματος, της δομής εγκατάστασης και του επιπέδου προστασίας.
Μπορούν να διαμορφωθούν πολλαπλά σωληνωτά στοιχεία αντίστασης μέσω σειρών ή παράλληλων συνδέσεων για την επίτευξη διαφορετικών απαιτήσεων απόδοσης πέδησης και δοκιμής φορτίου, επιτρέποντας στο προϊόν να προσαρμοστεί σε διάφορες συνθήκες λειτουργίας.
| Στοιχείο σύγκρισης | Σωληνοειδές κιβώτιο αντίστασης | Παραδοσιακό κουτί από αλουμίνιο / κυματοειδές αντίσταση |
|---|---|---|
| Εσωτερική Προστασία | Πλήρως σφραγισμένος σωλήνας από ανοξείδωτο χάλυβα με πλήρωση MgO | Ορισμένες κατασκευές έχουν εκτεθειμένα ή λιγότερο προστατευμένα στοιχεία αντίστασης |
| Αντοχή σε υγρασία & σκόνη | Εξαιρετική απόδοση στεγανοποίησης έναντι νερού, σκόνης και λαδιού | Πιο ευάλωτο σε σκληρά περιβάλλοντα |
| Μηχανική Αντοχή | Ισχυρή σωληνοειδής μεταλλική κατασκευή με υψηλή αντοχή στους κραδασμούς | Το λεπτό περίβλημα ή οι κεραμικές κατασκευές μπορεί να είναι πιο εύθραυστα |
| Συντήρηση | Μεμονωμένα σωληνωτά στοιχεία μπορούν να αντικατασταθούν ξεχωριστά | Η συντήρηση μπορεί να απαιτεί αντικατάσταση μεγαλύτερου εξαρτήματος |
| Βιομηχανική προσαρμοστικότητα | Κατάλληλο για υγρά, σκονισμένα και βαριά περιβάλλοντα | Χρησιμοποιείται κυρίως σε τυπικές συνθήκες λειτουργίας |
Το Tubular Resistor Box χρησιμοποιεί σφραγισμένα σωληνωτά στοιχεία αντίστασης από ανοξείδωτο χάλυβα γεμάτα με μονωτικό υλικό οξειδίου του μαγνησίου υψηλής πυκνότητας. Αυτή η δομή παρέχει καλύτερη προστασία έναντι της υγρασίας, της σκόνης, της μόλυνσης από λάδια και της μηχανικής καταπόνησης σε σύγκριση με τα παραδοσιακά σχέδια ανοιχτού τύπου συρμάτινου τυλιγμένου ή κυματοειδούς αντιστάτη.
Αυτό το προϊόν χρησιμοποιείται συνήθως για απορρόφηση ενέργειας σε μετατροπείς συχνότητας, σερβοκινητήρες, ανελκυστήρες, γερανούς, μηχανές CNC και άλλο εξοπλισμό με συχνή επιτάχυνση και επιβράδυνση. Είναι επίσης κατάλληλο για βιομηχανικές δοκιμές φορτίου, δοκιμές εκφόρτισης μπαταρίας και συστήματα ελέγχου ισχύος.
Ναί. Το Dufew υποστηρίζει την προσαρμογή των τιμών αντίστασης, της ονομαστικής ισχύος, των απαιτήσεων τάσης, των διαστάσεων του περιβλήματος, των μεθόδων σύνδεσης και των δομών εγκατάστασης σύμφωνα με διαφορετικές βιομηχανικές εφαρμογές.
Ναί. Ο αρθρωτός σχεδιασμός σωληνωτού στοιχείου επιτρέπει την αφαίρεση και την αντικατάσταση ενός μόνο κατεστραμμένου σωλήνα αντίστασης χωρίς αλλαγή της πλήρους διάταξης, συμβάλλοντας στη μείωση του κόστους συντήρησης και του χρόνου διακοπής λειτουργίας του εξοπλισμού.
Ναί. Η σφραγισμένη δομή μεταλλικού σωλήνα προσφέρει εξαιρετική αντοχή στην υγρασία, τη σκόνη, τους κραδασμούς και τη μόλυνση από λάδια. Μπορεί να λειτουργήσει αξιόπιστα σε βιομηχανικά εργαστήρια, εξοπλισμό εξωτερικού χώρου και άλλα απαιτητικά περιβάλλοντα.
