Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.

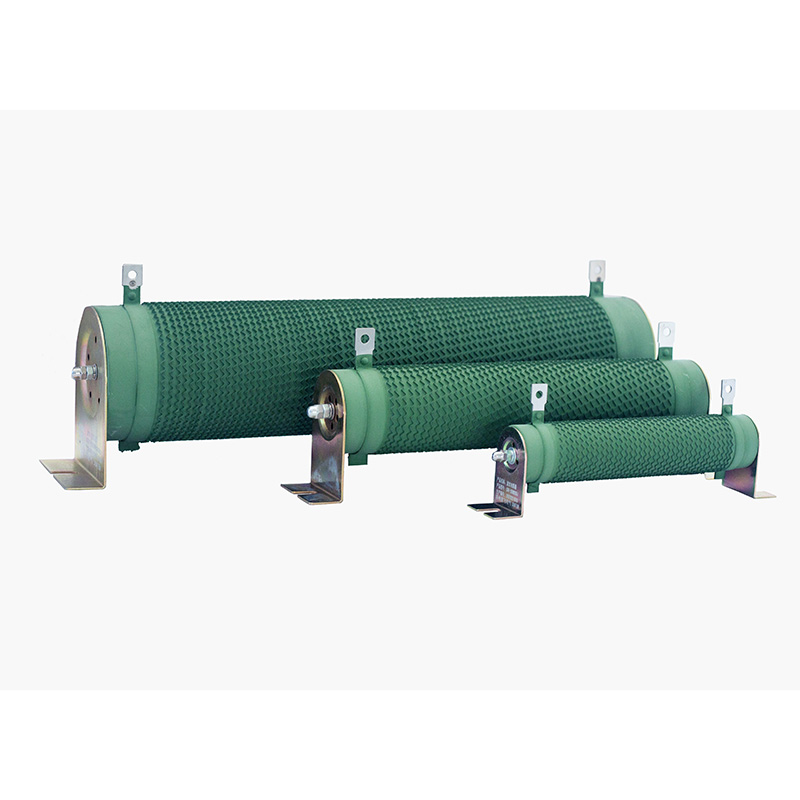

Οι κυματοειδείς αντιστάσεις της σειράς DUFEW CRR έχουν σχεδιαστεί για απαιτητικές βιομηχανικές εφαρμογές, συμπεριλαμβανομένων συστημάτων πέδησης VFD, δοκιμών φορτίου ηλεκτρονικών ισχύος, δυναμικής πέδησης και προστασίας κυκλώματος. Με υψηλή χωρητικότητα ισχύος, εξαιρετική απαγωγή θερμότητας και μεγάλη διάρκεια ζωής, παρέχουν σταθερή και αξιόπιστη απόδοση σε σκληρά περιβάλλοντα λειτουργίας.
Το ωμικό στοιχείο κατασκευάζεται από κορδέλα υψηλής ποιότητας νικελίου-χρωμίου (Ni-Cr) ή κράματος σταθερτανίου, τυλίγεται με ακρίβεια σε κυματοειδές προφίλ με αυτοματοποιημένο εξοπλισμό και τοποθετείται στην άκρη σε κοίλο κεραμικό πυρήνα υψηλής συχνότητας. Είναι στερεωμένο με ασφάλεια με σφιγκτήρες από ανοξείδωτο χάλυβα για βελτίωση της αντοχής στους κραδασμούς και της μηχανικής σταθερότητας, ενώ οι ακροδέκτες από ανοξείδωτο χάλυβα βαρέως τύπου παρέχουν εξαιρετική αντοχή στη διάβρωση και αξιόπιστες ηλεκτρικές συνδέσεις.
Για βελτιωμένη αντοχή, η επιφάνεια της αντίστασης είναι επικαλυμμένη με μια φιλική προς το περιβάλλον μονωτική επίστρωση επιβραδυντικού φλόγας UL94V-2 που είναι απαλλαγμένη από καπνό, μη τοξική, ανθεκτική στην οξείδωση και εξαιρετικά ανθεκτική στην υγρασία και τη γήρανση. Κατασκευασμένα σύμφωνα με τα πρότυπα GB-5792, τα προϊόντα υποστηρίζουν τόσο οριζόντια όσο και κάθετη εγκατάσταση, επιτρέποντας την ευέλικτη ενσωμάτωση σε ηλεκτρικούς πίνακες ελέγχου ή σε αυτόνομα συγκροτήματα αντιστάσεων.
| Κωδικός μοντέλου | Εννοια | Περιγραφή |
| CRR | Σειρά | Κυματοειδής αντίσταση |
| 2500W | Ονομαστική ισχύς | 2500W |
| 54,4R | Ονομαστική αντίσταση | 54,4Ω |
| J | Ανοχή αντίστασης | J = ±5% (Προαιρετικό: K = ±10%, H = ±3%) |
| Παράμετρος | Προσδιορισμός |
| Εύρος ισχύος | 50W–10KW |
| Τάση λειτουργίας | ≤1200V |
| Εύρος Αντίστασης | 0,01Ω–1KΩ |
| Ανοχή αντίστασης | ±3% / ±5% / ±10% |
| Βαθμολογία προστασίας | IP00 |
| Συντελεστής θερμοκρασίας (TCR) | ≤300 ppm/°C |
| Βαθμολογία επιβραδυντικού φλόγας | UL 94V-2 |
| Πρότυπο Συμμόρφωσης | GB/T 5792 |
1: Μονωτικός πυρήνας: Χρησιμοποιεί έναν κοίλο κεραμικό σωλήνα υψηλής συχνότητας που προσφέρει εξαιρετική αντοχή σε υψηλή θερμοκρασία, δομική ακαμψία και αντοχή σε κραδασμούς, διασφαλίζοντας τη σταθερότητα του στοιχείου αντίστασης σε συνθήκες λειτουργίας υψηλής θερμοκρασίας.
2: Στοιχείο αντίστασης: Χρησιμοποιεί κορδέλα υψηλής ποιότητας νικελίου-χρωμίου ή κράματος σταθερτανίου, που χαρακτηρίζεται από χαμηλό συντελεστή θερμοκρασίας και υψηλή ικανότητα υπερφόρτωσης. Ο κυματοειδής σχεδιασμός με τύλιγμα άκρης μεγιστοποιεί την επιφάνεια απαγωγής θερμότητας ενώ ελαχιστοποιεί την επαγωγή.
3: Τοποθέτηση και ακροδέκτες: Οι σφιγκτήρες από ανοξείδωτο χάλυβα ασφαλίζουν την ταινία αντίστασης για να αποτρέψουν τη μετατόπιση ή τη χαλάρωση. Οι ακροδέκτες είναι κατασκευασμένοι από ανοξείδωτο χάλυβα με παχύρρευστη κατασκευή και επεξεργασία επιφάνειας, εξασφαλίζοντας αντοχή στη διάβρωση, πρόληψη σκουριάς και ευκολία σύνδεσης.
4: Επιφανειακή επίστρωση: Διαθέτει φιλική προς το περιβάλλον πράσινη μονωτική επίστρωση με ισχυρή πρόσφυση και επιβραδυντικό φλόγας UL94V-2. Είναι ανθεκτικό στη διάβρωση, χωρίς καπνό, μη τοξικό και άοσμο, προστατεύοντας αποτελεσματικά την ταινία αντίστασης από την οξείδωση και παρατείνοντας τη διάρκεια ζωής.
5: Συνολική δομή: Οι τιμές ισχύος κυμαίνονται από 50W έως 10KW, με τιμές αντίστασης από 0,01Ω έως 1KΩ και τάσεις λειτουργίας έως 1200V. η κυματοειδής δομή κορδέλας με τυλιγμένη άκρη συνδυάζει χαμηλή επαγωγή με υψηλή ακρίβεια.
● Κυματοειδής δομή με περιέλιξη άκρων που προσφέρει μεγάλη περιοχή απαγωγής θερμότητας και εξαιρετική θερμική σταθερότητα
● Κοίλος κεραμικός πυρήνας υψηλής συχνότητας. ανθεκτικό σε υψηλές θερμοκρασίες, στιβαρό και ανθεκτικό σε κραδασμούς
● Σύρμα αντίστασης από κράμα υψηλής ποιότητας. χαμηλός συντελεστής θερμοκρασίας (≤300 ppm/°C) και υψηλή ακρίβεια
●Ισχυρή βραχυπρόθεσμη ικανότητα υπερφόρτωσης. αντέχει 10x ονομαστική ισχύ για 5 δευτερόλεπτα χωρίς ορατή ζημιά
●Ακροδέκτες από ανοξείδωτο χάλυβα. Ανθεκτικές στη διάβρωση, ανθεκτικές στη σκουριά και αξιόπιστες συνδέσεις
● Φιλική προς το περιβάλλον επίστρωση. επιβραδυντικό φλόγας και ανθεκτικό στη διάβρωση. χωρίς καπνό, μη τοξικό και άοσμο
●Αυστηρή επικύρωση απόδοσης. πλήρως συμβατό με τα πρότυπα για αντοχή σε τάση, υγρή θερμότητα και θερμικό σοκ
●Συμβατό με τα πρότυπα GB-5792. αξιόπιστη ποιότητα
Αντιστάσεις πέδησης για κινητήρες μεταβλητής συχνότητας (VFD). προστατευτικές αντιστάσεις για σερβοκινητήρες. ωμικά φορτία για δοκιμές ηλεκτρονικών ισχύος. Αντιστάσεις δειγματοληψίας για κυκλώματα τροφοδοσίας. αντιστάσεις περιορισμού ρεύματος για κινητήρες. αντιστάσεις εκκίνησης. αντιστάσεις προστασίας κυκλώματος. Χρησιμοποιείται ευρέως σε εξοπλισμό σε βιομηχανίες όπως ανελκυστήρες, λιμενικά μηχανήματα, ελαστήρια, γερανοί, βαρούλκα, μηχανές χύτευσης με έγχυση, μηχανές έλξης συρμάτων, φυγόκεντρες, μηχανήματα κλωστοϋφαντουργίας, εξοπλισμός εκτύπωσης και βαφής, μηχανές στοίβαξης, μηχανήματα χαρτοποιίας, εξοπλισμός σκηνής και συστήματα δοκιμών.
| Ηλεκτρικά Χαρακτηριστικά | Συνθήκες δοκιμής | Εκτέλεση |
| Διηλεκτρική Αντοχή Τάσης | 2500VAC / 50Hz / 60s | Ρεύμα διαρροής ≤10mA |
| Αντίσταση μόνωσης | 1000 VDC | Αντοχή μόνωσης ≥100MΩ |
| Υπερφόρτωση βραχυχρόνιου χρόνου | 10× ονομαστική ισχύς για 5 δευτερόλεπτα | Καμία ορατή ζημιά |
| Μακροπρόθεσμη διάρκεια ζωής φορτίου | Δοκιμή κυκλικής ενεργοποίησης (10 δευτ. ενεργοποιημένα, 90 δευτερόλεπτα απενεργοποιημένα) | >9.000 ώρες |
| Υγρή Θερμότητα Σταθερής Κατάστασης | 40°C ±2°C, 90%–95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Γρήγορη αλλαγή θερμοκρασίας | -55°C, 55°C, 155°C, 15 λεπτά σε κάθε θερμοκρασία, 5 κύκλοι | ΔR ≤ ±(2%R + 0,05Ω) |
| Αντοχή στη θερμότητα | 350°C / 2h | Χωρίς εμφανή αποχρωματισμό ή ζημιά |
| Συντελεστής θερμοκρασίας (TCR) | Αντίσταση κάτω από ονομαστικό φορτίο σε σύγκριση με στατική αντίσταση | ≤300 ppm/°C |
| Αντίσταση στη φλόγα | 10× ονομαστική ισχύς για 5 λεπτά | Κόκκινο χωρίς ανοιχτή φλόγα |
| Μηχανικά Χαρακτηριστικά | Συνθήκες δοκιμής | Εκτέλεση |
| Αντοχή τερματικού | 45N / 30s | Χωρίς χαλαρότητα ή ορατή ζημιά |
| Αντοχή σε κραδασμούς | 5–200 Hz, 1g, 98m/s² | Καμία ορατή ζημιά στην εξωτερική δομή |
| Αντοχή στη θερμότητα συγκόλλησης | Ακροδέκτες μολύβδου βυθισμένοι σε συγκόλληση 350±5℃ για 3 δευτερόλεπτα | ΔR ≤ ±(1%R + 0,05Ω); καμία ορατή εξωτερική ζημιά, τα σημάδια παραμένουν καθαρά |
| Συγκολλησιμότητα | Ακροδέκτες βυθισμένοι σε συγκόλληση 235±5℃ για 5 δευτερόλεπτα | Κάλυψη συγκόλλησης στην τερματική επιφάνεια ≥95% |
| Κριτήρια σύγκρισης | Κυματοειδής αντίσταση | Συμβατική αντίσταση μεμβράνης άνθρακα / μεταλλικό φιλμ |
| Power Handling | Σχεδιασμένο για εφαρμογές υψηλής ισχύος, 50W–10kW. αντέχει ονομαστική ισχύ 10× για υπερφορτώσεις μικρής διάρκειας | Συνήθως 0,1–20 W; καταστρέφεται εύκολα σε συνθήκες υπερφόρτωσης |
| Αντοχή στη θερμοκρασία & διάρκεια ζωής | Αντέχει σε θερμοκρασίες έως 350°C. Η κυκλική διάρκεια ζωής υπερβαίνει τις 9.000 ώρες | Χαμηλότερη αντίσταση στη θερμότητα. Η ανθεκτική μεμβράνη τείνει να γερνάει και να ξεφλουδίζει κάτω από παρατεταμένες υψηλές θερμοκρασίες |
| Τρέχουσα χωρητικότητα | Κατάλληλο για εφαρμογές υψηλού ρεύματος, πέδηση κινητήρα, αναγεννητική εκκένωση και απόρριψη φορτίου | Σχεδιασμένο κυρίως για κυκλώματα σήματος PCB χαμηλού ρεύματος |
| Χαρακτηριστικά επαγωγής | Τα τυπικά μοντέλα έχουν υψηλότερη επαγωγή. Διατίθενται μη επαγωγικές κυματοειδείς εκδόσεις | Σχεδιασμός χωρίς πηνία με πολύ χαμηλή αυτεπαγωγή, κατάλληλος για κυκλώματα χαμηλής ισχύος υψηλής συχνότητας |
| Περιβαλλοντική Ανθεκτικότητα | Ο κεραμικός πυρήνας με ακροδέκτες από ανοξείδωτο χάλυβα παρέχει εξαιρετική αντοχή στους κραδασμούς και τους κραδασμούς | Η δομή λεπτής μεμβράνης έχει ασθενέστερη πρόσφυση και είναι πιο επιρρεπής σε αστοχία που προκαλείται από κραδασμούς |
| Κόστους Αποδοτικότητας | Ιδιαίτερα οικονομικά αποδοτικό για εφαρμογές υψηλής ισχύος. υψηλότερο κόστος για βαθμολογίες χαμηλής ισχύος | Χαμηλό κόστος για εφαρμογές χαμηλής κατανάλωσης. ακριβό και λιγότερο πρακτικό για απαιτήσεις υψηλής ισχύος |
Ε1: Πώς μπορώ να επιλέξω μια αντίσταση με την κατάλληλη ονομαστική ισχύ;
Α: Επιλέξτε μια αντίσταση με ονομαστική ισχύ 1,5 έως 2 φορές την πραγματική κατανάλωση ισχύος στο κύκλωμα. Επίσης, εξετάστε το ενδεχόμενο μείωσης ισχύος λόγω θερμοκρασίας περιβάλλοντος. απαιτείται υψηλότερη βαθμολογία ισχύος για περιβάλλοντα υψηλής θερμοκρασίας.
Ε2: Είναι φυσιολογικό η θερμοκρασία της επιφάνειας της αντίστασης να είναι πολύ υψηλή;
A: Οι κυματοειδείς αντιστάσεις DUFEW μετατρέπουν την ηλεκτρική ενέργεια σε θερμότητα κατά τη λειτουργία, επομένως μια υψηλή θερμοκρασία επιφάνειας είναι φυσιολογική. Βεβαιωθείτε ότι ο χώρος εγκατάστασης αερίζεται καλά και δεν περιέχει εύφλεκτα υλικά. Εάν η θερμοκρασία είναι ασυνήθιστα υψηλή, ελέγξτε για υπερφόρτωση ή μικρότερη επιλογή ονομαστικής ισχύος.
Ε3: Ποια είναι η προτεινόμενη μέθοδος εγκατάστασης για τις αντιστάσεις;
Α: Το προϊόν υποστηρίζει οριζόντια ή κάθετη εγκατάσταση. Η οριζόντια τοποθέτηση προτιμάται για τη διευκόλυνση της ψύξης με φυσική μεταφορά. Εξασφαλίστε επαρκή απόσταση γύρω από το σώμα της αντίστασης (συνήθως τουλάχιστον τη διάμετρο της αντίστασης) και αποφύγετε να την τοποθετήσετε ισόπεδη στους τοίχους του ντουλαπιού ή σε άλλα εξαρτήματα που παράγουν θερμότητα. Εάν τοποθετηθούν πολλές αντιστάσεις δίπλα-δίπλα, η απόσταση μεταξύ τους πρέπει να είναι τουλάχιστον 50 mm.
Ε4: Ποιοι είναι οι βαθμοί ανοχής αντίστασης για τη σειρά CRR και πώς επιλέγω;
A: Η σειρά DUFEW CRR προσφέρει τρεις βαθμούς ανοχής: Κατηγορία K (±10%), Κατηγορία J (±5%) και Κατηγορία H (±3%). Η κλάση J (±5%) είναι γενικά επαρκής για βιομηχανικές εφαρμογές πέδησης και φορτίου. για κυκλώματα μέτρησης ή δειγματοληψίας ακριβείας, συνιστάται η Κλάση H (±3%) για μεγαλύτερη ακρίβεια.
