Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.
Το DUFEW Tubular Resistor είναι ένα συρμάτινο εξάρτημα υψηλής ισχύος κατασκευασμένο με δομή κεραμικού σωλήνα που παρέχει ηλεκτρική μόνωση και αποτελεσματική μεταφορά θερμότητας. Τα σύρματα αντίστασης κατασκευασμένα από νικέλιο-χρώμιο (Ni-Cr), μαγγανίνη ή κράμα Constantan τυλίγονται με ακρίβεια γύρω από τον κεραμικό πυρήνα για να επιτευχθεί σταθερή αντίσταση, ισχυρή ικανότητα υπερφόρτωσης και σταθερή θερμική απόδοση.
Ο σχεδιασμός του κεραμικού σωλήνα βελτιώνει την πυκνότητα ισχύος και την απόδοση ψύξης μεταφέροντας θερμότητα μέσω της εσωτερικής δομής του πυρήνα. Μετά την περιέλιξη, η αντίσταση επικαλύπτεται με ένα υψηλής θερμοκρασίας επιβραδυντικό φλόγας μονωτικό στρώμα για την προστασία του σύρματος αντίστασης από την οξείδωση, την υγρασία και τις περιβαλλοντικές επιδράσεις, βοηθώντας στη διατήρηση της σταθερής λειτουργίας σε βιομηχανικές συνθήκες.
Κατάλληλη για βιομηχανικές εφαρμογές ισχύος, αυτή η αντίσταση χρησιμοποιείται συνήθως σε συστήματα πέδησης VFD, κυκλώματα εκκίνησης κινητήρα, εξοπλισμό δοκιμής φορτίου, μηχανές συγκόλλησης και άλλα ηλεκτρικά συστήματα που απαιτούν ελεγχόμενη απαγωγή ενέργειας και αξιόπιστη θερμική απόδοση.
Η αντίσταση μετατρέπει την ηλεκτρική ενέργεια σε θερμότητα μέσω ενός σύρματος από κράμα αντίστασης τυλιγμένο γύρω από έναν κεραμικό σωλήνα. Ο κεραμικός πυρήνας παρέχει μόνωση ενώ βοηθά στη μεταφορά θερμότητας στο περιβάλλον για αποτελεσματικό έλεγχο της θερμοκρασίας.
Με σταθερή απόδοση υπό συνθήκες υψηλού ρεύματος, βραχείας υπερφόρτισης και επαναλαμβανόμενης μεταγωγής, είναι κατάλληλο για εφαρμογές δυναμικής πέδησης, εκκίνησης κινητήρα, περιορισμού ρεύματος, προσομοίωσης φορτίου, πτώσης τάσης και κατανάλωσης ενέργειας.
| Κωδικός μοντέλου | Εννοια | Περιγραφή |
|---|---|---|
| CRR | Σειρά προϊόντων | Σωληνοειδής αντίσταση |
| 2500W | Ονομαστική ισχύς | 2500 Watt |
| 54,4R | Ονομαστική αντίσταση | 54,4 Ω |
| J | Ανοχή αντίστασης | J = ±5% (Προαιρετικό: K = ±10%, H = ±3%) |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Εύρος ισχύος | 50W--10kW |
| Τάση λειτουργίας | ≤1200V |
| Εύρος Αντίστασης | 0,01Ω--1kΩ |
| Ανοχή αντίστασης | ±3%, ±5%, ±10% |
| Βαθμολογία προστασίας | IP00 |
| Συντελεστής θερμοκρασίας (TCR) | ≤300 ppm/°C |
| Βαθμολογία επιβραδυντικού φλόγας | UL 94V-2 |
| Πρότυπο Συμμόρφωσης | GB/T 5792 |
Η δομή περιέλιξης επηρεάζει άμεσα την ικανότητα απαγωγής θερμότητας της αντίστασης, την επαγωγή και την καταλληλότητα εφαρμογής.
Το σύρμα αντίστασης τυλίγεται σε ένα συμβατικό σπειροειδές σχέδιο γύρω από τον κεραμικό σωλήνα. Αυτή η δομή προσφέρει μια απλή και οικονομική λύση για εφαρμογές απαγωγής ισχύος χαμηλής συχνότητας όπου η επαγωγή δεν αποτελεί κρίσιμο πρόβλημα.

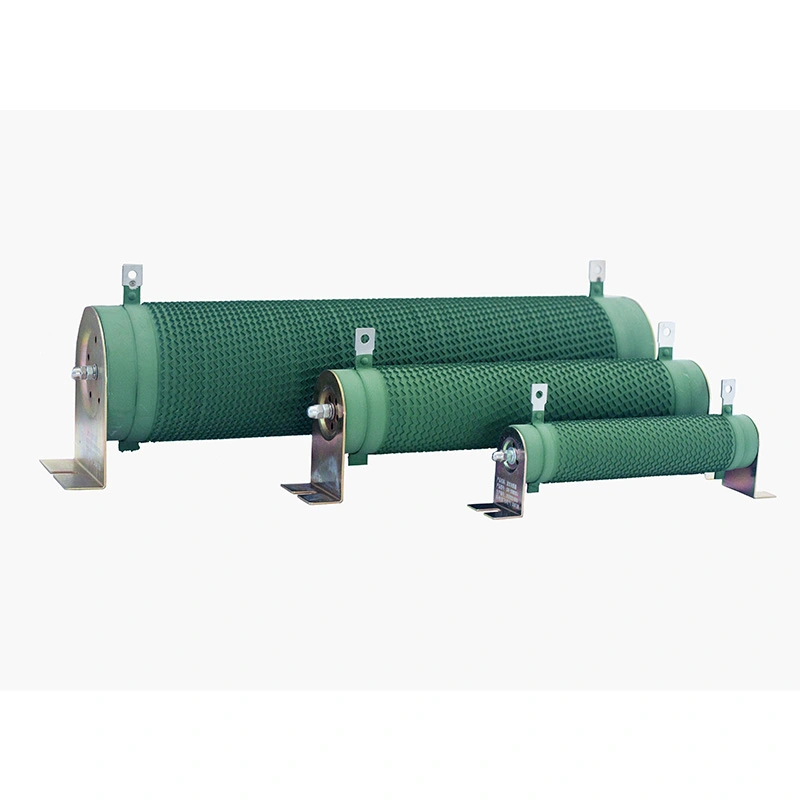

Το σύρμα αντίστασης διαμορφώνεται σε κυματοειδές προφίλ και τοποθετείται κάθετα στον κεραμικό σωλήνα. Αυτός ο σχεδιασμός αυξάνει σημαντικά την επιφάνεια ψύξης ενώ μειώνει την παρασιτική επαγωγή, καθιστώντας το ιδανικό για συστήματα πέδησης VFD, παλμικά φορτία και εφαρμογές που απαιτούν βελτιωμένη θερμική απόδοση.
Παρέχει μόνιμη τιμή αντίστασης και είναι κατάλληλο για τις περισσότερες τυπικές βιομηχανικές εφαρμογές που απαιτούν σταθερή και χωρίς συντήρηση λειτουργία.
Η αντίσταση μπορεί να ρυθμιστεί χρησιμοποιώντας έναν κινητό μεταλλικό σφιγκτήρα ή μηχανισμό κτυπήματος, επιτρέποντας ευέλικτες ρυθμίσεις αντίστασης για τη θέση σε λειτουργία του εξοπλισμού, τη δοκιμή και τις εφαρμογές μεταβλητού φορτίου.
Διατίθεται με πολλαπλά σημεία πρόσκρουσης για να παρέχει διαφορετικές τιμές αντίστασης από μία μόνο αντίσταση, καθιστώντας την κατάλληλη για πολύπλοκα ηλεκτρικά κυκλώματα και έλεγχο φορτίου πολλαπλών σταδίων.
Κατασκευασμένος από υψηλής ποιότητας μονωτικό κεραμικό, ο σωλήνας παρέχει εξαιρετική διηλεκτρική αντοχή, αποτελεσματική μεταφορά θερμότητας, υψηλή μηχανική αντοχή και εξαιρετική αντοχή στο θερμικό σοκ κατά τη συνεχή βιομηχανική λειτουργία.
Διαθέσιμο σε κράματα Νικελίου-Χρώμιου (Ni-Cr), Μαγγανίνης και Constantan, το σύρμα αντίστασης προσφέρει σταθερά ηλεκτρικά χαρακτηριστικά, εξαιρετική ικανότητα υπερφόρτωσης και μακροχρόνια σταθερότητα αντίστασης υπό επαναλαμβανόμενο θερμικό κύκλο.
Μια φιλική προς το περιβάλλον ανόργανη μονωτική επίστρωση προστατεύει το σύρμα αντίστασης από την οξείδωση, την υγρασία, τη σκόνη και τη διάβρωση, ενώ παρέχει αξιόπιστη επιβραδυντική φλόγα σύμφωνα με τις απαιτήσεις UL94V-2.
Ο κεραμικός σωλήνας λειτουργεί ταυτόχρονα ως μονωτικό στήριγμα και ως αποτελεσματικό μέσο απαγωγής θερμότητας, επιτρέποντας στην αντίσταση να παρέχει υψηλότερες ονομασίες ισχύος μέσα σε ένα συμπαγές αποτύπωμα. Αυτό το καθιστά ιδανικό για βιομηχανικές εφαρμογές όπου ο χώρος εγκατάστασης είναι περιορισμένος.
Η υψηλή θερμική αγωγιμότητα του κεραμικού σωλήνα επιτρέπει τη γρήγορη μεταφορά θερμότητας από το καλώδιο αντίστασης στον περιβάλλοντα αέρα. Το προαιρετικό κάθετο κυματοειδές τύλιγμα αυξάνει περαιτέρω την επιφάνεια ψύξης, βελτιώνοντας την απόδοση συνεχούς φορτίου και μειώνοντας τη θερμοκρασία λειτουργίας.
Κατασκευασμένη από υψηλής ποιότητας κεραμικά υλικά και προστατευμένη από ανόργανη μονωτική επίστρωση υψηλής θερμοκρασίας, η αντίσταση μπορεί να αντέξει σε θερμοκρασίες λειτουργίας έως και 350°C. Οι εκδόσεις με επίστρωση γυαλιού είναι διαθέσιμες για εφαρμογές που απαιτούν θερμοκρασίες έως 375°C.
Σχεδιασμένη για εφαρμογές υπερφόρτωσης υψηλού ρεύματος και μικρής διάρκειας, η αντίσταση παρέχει εξαιρετική αντοχή σε θερμικό σοκ και επαναλαμβανόμενη παλμική φόρτιση. Είναι κατάλληλο για εφαρμογές εκκίνησης κινητήρα, δυναμικής πέδησης και δοκιμών φορτίου.
Το DUFEW προσφέρει σταθερές, ρυθμιζόμενες, πολυτερματικές, χαμηλής επαγωγής και ειδικά σχεδιασμένες σωληνοειδείς αντιστάσεις για την κάλυψη διαφορετικών ηλεκτρικών και μηχανικών απαιτήσεων σε διαφορετικούς κλάδους.
Η αντίσταση μπορεί να παρέχεται με μια ποικιλία στηριγμάτων στερέωσης και διαμορφώσεων τερματικών, επιτρέποντας εύκολη εγκατάσταση σε ηλεκτρικά ερμάρια, τράπεζες φορτίου, εξοπλισμό δοκιμών και βιομηχανικά μηχανήματα.
Το σύρμα από κράμα υψηλής αντοχής, η ανθεκτική κεραμική δομή και η ανθεκτική στην οξείδωση προστατευτική επίστρωση εξασφαλίζουν σταθερές τιμές αντίστασης, εξαιρετική θερμική σταθερότητα και εκτεταμένη διάρκεια ζωής υπό απαιτητικές συνθήκες λειτουργίας.
Χρησιμοποιείται ευρέως σε μηχανές συγκόλλησης, βιομηχανικούς θαλάμους ελέγχου και συστήματα ηλεκτρικού αυτοματισμού για περιορισμό ρεύματος, πτώση τάσης και απαγωγή ενέργειας.
Κατάλληλο για τράπεζες φορτίου, εξοπλισμό δοκιμών καύσης, συστήματα εκφόρτισης μπαταριών και δοκιμές γήρανσης τροφοδοσίας όπου απαιτείται σταθερή απαγωγή ισχύος.
Εφαρμόζεται σε συστήματα πέδησης VFD μικρής και μεσαίας ισχύος, κυκλώματα εκκίνησης κινητήρα, συστήματα σερβομηχανισμού και βιομηχανικό εξοπλισμό μετάδοσης που απαιτεί αξιόπιστο έλεγχο πέδησης και φορτίου.
Χρησιμοποιείται σε ηλεκτρικό εξοπλισμό μέτρησης, κυκλώματα προστασίας, συσκευές διανομής και πίνακες ελέγχου για την παροχή σταθερής αντίστασης και τη βελτίωση της αξιοπιστίας του κυκλώματος.
Μια ιδανική λύση αντικατάστασης για τη συντήρηση βιομηχανικού εξοπλισμού, τις αναβαθμίσεις μηχανών και την κατασκευή OEM, με ευέλικτη προσαρμογή διαθέσιμη για διεθνείς πελάτες.
| Χαρακτηριστικός | Συνθήκες δοκιμής | Εκτέλεση |
|---|---|---|
| Διηλεκτρική Αντοχή Τάσης | 2500VAC / 50Hz / 60s | Ρεύμα διαρροής ≤10mA |
| Αντίσταση μόνωσης | 1000 VDC | ≥100MΩ |
| Υπερφόρτωση βραχυχρόνιου χρόνου | 10× Ονομαστική ισχύς για 5 δευτερόλεπτα | Καμία ορατή ζημιά |
| Ζωή φορτίου | Κυκλική λειτουργία (10s ON / 90s OFF) | ＞9.000 ώρες |
| Αντοχή στην υγρασία | 40°C ±2°C, 90--95% RH, 100 ώρες | ΔR ≤ ±(1%R + 0,05Ω) |
| Κύκλος ταχείας θερμοκρασίας | -55°C / 55°C / 155°C, 15 λεπτά το καθένα, 5 κύκλοι | ΔR ≤ ±(2%R + 0,05Ω) |
| Αντοχή στη θερμότητα | 350°C για 2 ώρες | Χωρίς ορατό αποχρωματισμό ή ζημιά |
| Συντελεστής θερμοκρασίας (TCR) | Ονομαστικό φορτίο έναντι αρχικής αντίστασης | ＜300 ppm/°C |
| Αντίσταση στη φλόγα | 10× Ονομαστική ισχύς για 5 λεπτά | Λάμπει κόκκινο χωρίς ανοιχτή φλόγα |
| Χαρακτηριστικός | Συνθήκες δοκιμής | Εκτέλεση |
|---|---|---|
| Αντοχή τερματικού | 45 N / 30 δευτερόλεπτα | Χωρίς χαλάρωση ή ορατή ζημιά |
| Αντοχή σε κραδασμούς | 5--200Hz, 1g, 98m/s² | Καμία ορατή δομική ζημιά |
| Αντοχή στη θερμότητα συγκόλλησης | Τερματικά βυθισμένα σε συγκόλληση 350±5°C για 3 δευτερόλεπτα | ΔR ≤ ±(1%R + 0,05Ω) |
| Συγκολλησιμότητα | Τερματικά βυθισμένα σε συγκόλληση 235±5°C για 5 δευτερόλεπτα | Κάλυψη συγκόλλησης ≥95% |
Σημείωση: Όλα τα δεδομένα απόδοσης μετρώνται υπό τυπικές εργαστηριακές συνθήκες σύμφωνα με το GB/T 5792. Η πραγματική απόδοση μπορεί να διαφέρει ανάλογα με τις συνθήκες εγκατάστασης, τη θερμοκρασία περιβάλλοντος και τον κύκλο λειτουργίας.
| Στοιχείο σύγκρισης | Σωληνοειδής αντίσταση DUFEW | Συμβατική μη σωληνοειδής αντίσταση ισχύος |
|---|---|---|
| Βασική Δομή | Ο κεραμικός σωλήνας υψηλής αντοχής χρησιμεύει τόσο ως μονωτικό στήριγμα όσο και ως μέσο απαγωγής θερμότητας | Η δομή στήριξης είναι κυρίως μηχανική, με σχετικά περιορισμένη ικανότητα απαγωγής θερμότητας |
| Πυκνότητα ισχύος | Υψηλότερη ισχύς εξόδου στον ίδιο χώρο εγκατάστασης λόγω αποτελεσματικής θερμικής αγωγιμότητας | Χαμηλότερη πυκνότητα ισχύος λόγω δομικών περιορισμών και περιορισμών ψύξης |
| Διάχυση θερμότητας | Ο κεραμικός σωλήνας παρέχει γρήγορη μεταφορά θερμότητας. Το προαιρετικό κυματοειδές τύλιγμα βελτιώνει περαιτέρω την απόδοση ψύξης | Η απαγωγή θερμότητας εξαρτάται κυρίως από την επιφάνεια και γενικά είναι λιγότερο αποτελεσματική |
| Επιλογές διαμόρφωσης | Διατίθεται σε εκδόσεις σταθερών, ρυθμιζόμενων, πολλαπλών ακροδεκτών και χαμηλής επαγωγής | Κυρίως σχέδια σταθερής αντίστασης με περιορισμένη ευελιξία διαμόρφωσης |
| Μηχανική Αντοχή | Η κεραμική κατασκευή από αλουμίνα με παχύ τοίχωμα προσφέρει εξαιρετική αντοχή στην κρούση και μακροχρόνια δομική σταθερότητα | Οι λεπτές δομές από κεραμικό ή φιλμ είναι πιο επιρρεπείς σε ρωγμές ή ζημιές κατά τη μεταφορά και την εγκατάσταση |
| Συντήρηση | Η λεία κυλινδρική επιφάνεια ελαχιστοποιεί τη συσσώρευση σκόνης και απλοποιεί τον τακτικό καθαρισμό | Οι ακανόνιστες επιφάνειες μπορούν να συλλέξουν τη σκόνη πιο εύκολα, απαιτώντας πιο συχνό καθαρισμό |
| Τυπικές Εφαρμογές | Δυναμική πέδηση, εκκίνηση κινητήρα, τράπεζες φορτίου, εξοπλισμός δοκιμών, βιομηχανικός αυτοματισμός, μηχανές συγκόλλησης | Ηλεκτρονικά κυκλώματα γενικής χρήσης και συμβατικές εφαρμογές απαγωγής ισχύος |
Η DUFEW ειδικεύεται στο σχεδιασμό και την κατασκευή βιομηχανικών αντιστάσεων ισχύος και ηλεκτρονικών εξαρτημάτων ισχύος, παρέχοντας αξιόπιστα προϊόντα για παγκόσμιους OEM, διανομείς και βιομηχανικούς χρήστες.
Το χαρτοφυλάκιο προϊόντων μας περιλαμβάνει σωληνοειδείς αντιστάσεις, κυματοειδείς αντιστάσεις, αντιστάσεις αλουμινίου, συστοιχίες αντιστάσεων πέδησης, αντιδραστήρες, μονάδες πέδησης, μετασχηματιστές, φίλτρα και συστήματα δοκιμής φορτίου.
Κάθε προϊόν κατασκευάζεται με τυποποιημένες διαδικασίες παραγωγής και υποβάλλεται σε εκτεταμένες ηλεκτρικές και μηχανικές δοκιμές πριν από την αποστολή για να διασφαλιστεί σταθερή απόδοση και σταθερή ποιότητα.
Παρέχουμε προσαρμοσμένες τιμές αντίστασης, ονομασίες ισχύος, διαστάσεις, τύπους ακροδεκτών, δομές περιέλιξης και λύσεις τοποθέτησης με βάση τα σχέδια των πελατών ή τις απαιτήσεις εφαρμογής.
Με σύγχρονες εγκαταστάσεις παραγωγής και μια έμπειρη ομάδα μηχανικών, η DUFEW παρέχει σταθερή παραγωγική ικανότητα, γρήγορους χρόνους παράδοσης και επαγγελματική τεχνική υποστήριξη σε όλο το έργο σας.
Α: Η σωληνοειδής αντίσταση είναι ένας τύπος αντίστασης με σύρμα που χρησιμοποιεί έναν κεραμικό σωλήνα ως μονωτικό πυρήνα. Σε σύγκριση με επίπεδα ή σχέδια τύπου πλάκας, η σωληνοειδής δομή προσφέρει καλύτερη απαγωγή θερμότητας, υψηλότερη πυκνότητα ισχύος, βελτιωμένη μηχανική αντοχή και μεγαλύτερη ευελιξία για ρυθμιζόμενες ή πολλαπλές διαμορφώσεις.
Α: Ναι. Το DUFEW παρέχει πλήρεις υπηρεσίες προσαρμογής OEM και ODM, συμπεριλαμβανομένων τιμών αντίστασης, βαθμών ισχύος, διαστάσεων, υλικών σύρματος αντίστασης, τύπων ακροδεκτών, βραχίονες στήριξης, ρυθμιζόμενες δομές και διαμορφώσεις πολλαπλών ακροδεκτών με βάση τα σχέδια ή τις απαιτήσεις της εφαρμογής σας.
Α: Η τυπική έκδοση διαθέτει κατασκευή ανοιχτού τύπου IP00 και προορίζεται για εγκατάσταση σε ηλεκτρικά ερμάρια ή εξοπλισμό. Για περιβάλλοντα λειτουργίας με υψηλή υγρασία ή σκληρά, συνιστούμε να επιλέξετε μια έκδοση με επικάλυψη γυαλιού ή ειδικά προστατευμένη έκδοση ή να χρησιμοποιήσετε κατάλληλα μέτρα προστασίας και προστασίας από την υγρασία.
Α: Η αντικατάσταση πρέπει να ταιριάζει με την αρχική τιμή αντίστασης, την ονομαστική ισχύ, την τάση λειτουργίας και τις διαστάσεις εγκατάστασης. Εάν το αρχικό μοντέλο δεν είναι διαθέσιμο, το DUFEW μπορεί να προτείνει μια ισοδύναμη ή αναβαθμισμένη λύση με βάση την αίτησή σας για να διασφαλιστεί η ασφαλής και αξιόπιστη λειτουργία.
Α: Τα σταθερά μοντέλα είναι ιδανικά για εξοπλισμό με απαιτήσεις σταθερής αντίστασης, ενώ οι ρυθμιζόμενες εκδόσεις είναι πιο κατάλληλες για θέση σε λειτουργία, δοκιμή, προσομοίωση φορτίου και εφαρμογές που απαιτούν ρύθμιση αντίστασης κατά τη λειτουργία.
Α: Χρησιμοποιείται ευρέως σε κινητήρες, συστήματα πέδησης μετατροπέων, εξοπλισμό συγκόλλησης, τράπεζες φορτίου, εξοπλισμό δοκιμής ισχύος, βιομηχανικούς αυτοματισμούς, ηλεκτρικούς πίνακες ελέγχου, συστήματα εκφόρτισης μπαταριών, εξοπλισμό ανανεώσιμων πηγών ενέργειας, σιδηροδρομικά συστήματα και άλλες βιομηχανικές εφαρμογές βαρέως τύπου.
Η DUFEW κατασκευάζει σωληνοειδείς αντιστάσεις υψηλής ποιότητας για βιομηχανικό έλεγχο ισχύος, συστήματα πέδησης, δοκιμές φορτίου και εφαρμογές απαγωγής ενέργειας. Είτε χρειάζεστε ένα τυπικό προϊόν είτε μια πλήρως προσαρμοσμένη λύση, η ομάδα μηχανικών μας είναι έτοιμη να παρέχει επαγγελματική τεχνική υποστήριξη και γρήγορες προσφορές.
- Κατασκευή OEM & ODM
- Προσαρμοσμένες τιμές αντίστασης
- Ισχύς από 50W έως 10kW
- Σχέδια ρυθμιζόμενα & πολλαπλών τερματικών
- Προσαρμοσμένες Διαστάσεις & Λύσεις Τοποθέτησης
- Υποστήριξη Επιλογής Μηχανικών
- Σταθερή Μαζική Παραγωγή
- Παράδοση σε όλο τον κόσμο
Επικοινωνήστε με το DUFEW σήμερα για να συζητήσετε τις απαιτήσεις της αίτησής σας και να λάβετε μια προσαρμοσμένη προσφορά.
