Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.

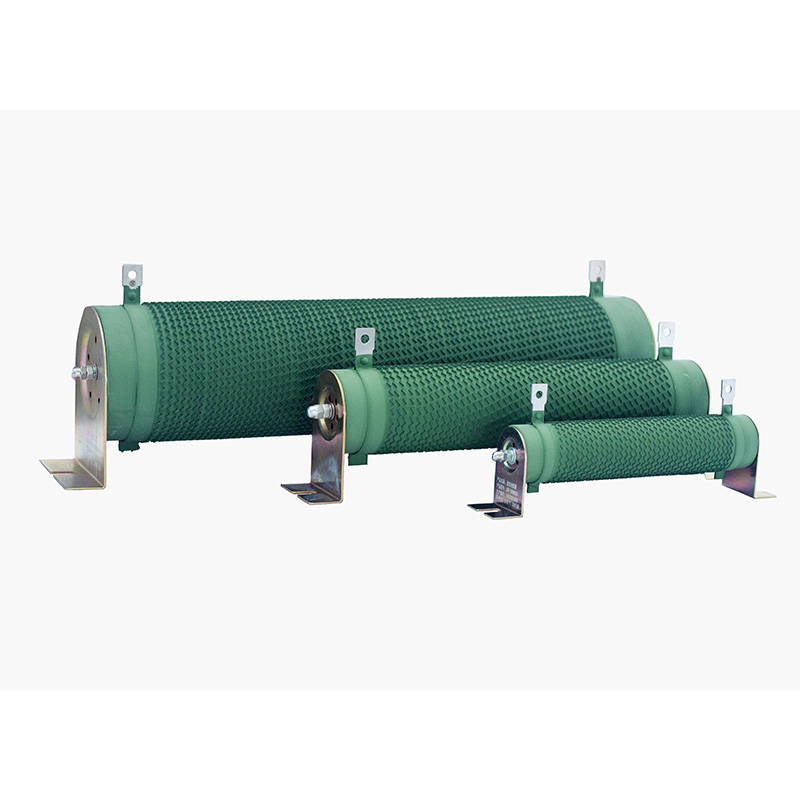

Η κυματοειδής αντίσταση μετατροπέα σειράς DUFEW CRR είναι ένα εξάρτημα πέδησης υψηλής ισχύος σχεδιασμένο για συστήματα απαγωγής ενέργειας μετατροπέα. Κατά την ταχεία επιβράδυνση του κινητήρα, η αναγεννητική ενέργεια επιστρέφεται στο δίαυλο DC του μετατροπέα, προκαλώντας αύξηση τάσης. Χωρίς σωστή διαχείριση ενέργειας, η υπερβολική τάση μπορεί να προκαλέσει προστασία από υπέρταση ή να καταστρέψει τα εξαρτήματα των ημιαγωγών ισχύος.
Η σειρά CRR χρησιμοποιεί κορδέλα νικελίου-χρωμίου (Ni-Cr) ή κράματος Constantan υψηλής ποιότητας, διαμορφωμένη με ακρίβεια σε κυματοειδή δομή και περιτυλιγμένη κάθετα γύρω από έναν κοίλο κεραμικό πυρήνα υψηλής αλουμίνας. Αυτός ο σχεδιασμός αυξάνει την περιοχή απαγωγής θερμότητας, βελτιώνει τη θερμική απόδοση και μειώνει την παρασιτική επαγωγή για να ελαχιστοποιήσει τις αιχμές τάσης κατά τη μεταγωγή υψηλής συχνότητας.
Σχεδιασμένο για συχνές συνθήκες πέδησης, το προϊόν παρέχει ισχυρή ικανότητα υπερφόρτωσης σύντομου χρόνου, σταθερή θερμική απόδοση και αξιόπιστη λειτουργία σε βιομηχανικά περιβάλλοντα. Χρησιμοποιείται συνήθως σε ανελκυστήρες, γερανούς, ελασματουργεία, μηχανές χύτευσης με έγχυση, φυγόκεντρες, μεταφορείς και άλλα συστήματα μετάδοσης κίνησης μεταβλητής συχνότητας.
Κατά την επιβράδυνση του κινητήρα, η αναγεννητική ενέργεια μεταφέρεται από το δίαυλο DC του μετατροπέα στη μονάδα πέδησης και μετατρέπεται σε θερμότητα μέσω του στοιχείου αντίστασης. Αυτή η διαδικασία βοηθά στην πρόληψη της υπέρτασης του διαύλου DC, στην προστασία των εξαρτημάτων του μετατροπέα και στη διατήρηση σταθερής απόδοσης πέδησης υπό επαναλαμβανόμενες συνθήκες λειτουργίας.
| Κωδικός μοντέλου | Εννοια | Περιγραφή |
|---|---|---|
| CRR | Σειρά προϊόντων | Κυματοειδής αντίσταση Inverter |
| 2500W | Ονομαστική ισχύς | 2500 Watt |
| 54,4R | Ονομαστική αντίσταση | 54,4 Ω |
| J | Ανοχή αντίστασης | J = ±5% (Προαιρετικό: K = ±10%, H = ±3%) |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Εύρος ισχύος | 50W--10kW |
| Τάση λειτουργίας | ≤1200V |
| Εύρος Αντίστασης | 0,01Ω--1kΩ |
| Ανοχή αντίστασης | ±3%, ±5%, ±10% |
| Βαθμολογία προστασίας | IP00 |
| Συντελεστής θερμοκρασίας (TCR) | ≤300 ppm/°C |
| Βαθμολογία επιβραδυντικού φλόγας | UL 94V-2 |
| Πρότυπο Συμμόρφωσης | GB/T 5792 |
Η αντίσταση είναι χτισμένη σε ένα μονοκόμματο κεραμικό πυρήνα υψηλής αλουμίνας με ένα κοίλο κανάλι αέρα που προάγει τη συνεχή ροή αέρα για αποτελεσματική ψύξη. Η κεραμική δομή αντέχει επαναλαμβανόμενους κύκλους πέδησης σε υψηλή θερμοκρασία χωρίς ρωγμές, διατηρεί εξαιρετική απόδοση μόνωσης και απορροφά αποτελεσματικά το θερμικό σοκ κατά την ταχεία απαγωγή ενέργειας.
Το θερμαντικό στοιχείο είναι κατασκευασμένο από κορδέλα από κράμα νικελίου-χρωμίου υψηλής αντίστασης, κολλημένη με ακρίβεια σε ένα συνεχές κυματοειδές προφίλ. Σε σύγκριση με το συμβατικό στρογγυλό τύλιγμα σύρματος, η κυματοειδές κορδέλα παρέχει μεγαλύτερη περιοχή απαγωγής θερμότητας, υψηλότερη ικανότητα μεταφοράς ρεύματος και πιο σταθερή αντίσταση υπό επαναλαμβανόμενες συνθήκες πέδησης start-stop. Ο συντελεστής θερμοκρασίας παραμένει κάτω300 ppm/°C.
Οι ακροδέκτες, οι σφιγκτήρες ασφάλισης και οι βραχίονες στερέωσης είναι κατασκευασμένοι από παχύρρευστο ανοξείδωτο χάλυβα με αντιδιαβρωτική επεξεργασία παθητικοποίησης. Το συγκρότημα διατηρεί ασφαλή μηχανική στερέωση υπό συνεχείς κραδασμούς, αντέχει την επαναλαμβανόμενη θερμότητα συγκόλλησης και ελαχιστοποιεί την αντίσταση επαφής που προκαλείται από την οξείδωση, διασφαλίζοντας αξιόπιστη λειτουργία σε απαιτητικές εφαρμογές μετατροπέα.
Μια φιλική προς το περιβάλλον ανόργανη μονωτική επίστρωση παρέχει εξαιρετική αντοχή σε υψηλές θερμοκρασίες, διάβρωση, υγρασία και σκόνη. Κατά τη διάρκεια βραχυπρόθεσμων συνθηκών υπερφόρτωσης, η αντίσταση μπορεί να ανάβει κόκκινο χωρίς να δημιουργεί ανοιχτές φλόγες, συμβάλλοντας στη βελτίωση της λειτουργικής ασφάλειας ενώ παρατείνεται η διάρκεια ζωής της ταινίας από κράμα σε βιομηχανικά περιβάλλοντα.
Ειδικά σχεδιασμένη για εφαρμογές πέδησης VFD, η αντίσταση διαχέει γρήγορα την αναγεννητική ενέργεια που παράγεται κατά την επιβράδυνση του κινητήρα, αποτρέποντας αποτελεσματικά την άνοδο της τάσης διαύλου DC και εξαλείφοντας τους συναγερμούς υπέρτασης του μετατροπέα (OV).
Η κάθετα τυλιγμένη αυλακωτή ταινία από κράμα παρέχει μια σημαντικά μεγαλύτερη επιφάνεια ψύξης από τις συμβατικές αντιστάσεις με σύρμα. Σε συνδυασμό με τον κοίλο κεραμικό πυρήνα, παρέχει αποτελεσματική μεταφορά θερμότητας, χαμηλότερες θερμοκρασίες λειτουργίας και σταθερή απόδοση κατά τη διάρκεια συχνών κύκλων πέδησης start-stop.
Σχεδιασμένο να αντέχει10 φορές την ονομαστική ισχύ για έως και 5 δευτερόλεπτα, η αντίσταση χειρίζεται εύκολα τους παλμούς υψηλής ενέργειας που παράγονται κατά τις στάσεις έκτακτης ανάγκης, τη μείωση του βαρέως φορτίου και την ταχεία επιβράδυνση του κινητήρα χωρίς ορατή ζημιά.
Κατασκευασμένη από κεραμικό υψηλής αλουμίνας, βαρέως τύπου υλικό από ανοξείδωτο χάλυβα και επιβραδυντική φλόγα UL94V-2, η αντίσταση προσφέρει εξαιρετική αντοχή σε κραδασμούς, διάβρωση, σκόνη, υγρασία και επαναλαμβανόμενο θερμικό κύκλο, εξασφαλίζοντας μακροχρόνια αξιοπιστία σε απαιτητικές βιομηχανικές εφαρμογές.
Το συγκρότημα στερέωσης από ενισχυμένο ανοξείδωτο χάλυβα διατηρεί ασφαλείς ηλεκτρικές συνδέσεις ακόμη και υπό συνεχείς κραδασμούς, καθιστώντας την αντίσταση ιδανική για γερανούς, ελασματουργεία, ανελκυστήρες και άλλο εξοπλισμό βαρέως τύπου που κινείται με μετατροπέα.
Διατίθεται με ανοχές αντίστασης του±3%, ±5% και ±10%, η σειρά CRR καλύπτει τις ονομασίες ισχύος από50W έως 10kWκαι υποστηρίζει προσαρμοσμένες τιμές αντίστασης, διαστάσεις, στυλ ακροδεκτών και διαμορφώσεις τοποθέτησης για την κάλυψη συγκεκριμένων απαιτήσεων μετατροπέα.
Η ανόργανη μονωτική επίστρωση είναι επιβραδυντική φλόγας, χωρίς καπνό και συμβατή μεUL94V-2απαιτήσεις. Σε συνθήκες υπερφόρτωσης, η αντίσταση ανάβει κόκκινο χωρίς να παράγει ανοιχτές φλόγες, συμβάλλοντας στη βελτίωση της λειτουργικής ασφάλειας.
Ιδανικό για γερανούς, ανελκυστήρες, ανυψωτικά, βαρούλκα και πλατφόρμες ανύψωσης που απαιτούν συχνή επιτάχυνση και πέδηση, διατηρώντας παράλληλα σταθερή απόδοση του μετατροπέα.
Κατάλληλο για ελασματουργεία, μηχανές χύτευσης με έγχυση, εξοπλισμό CNC, μηχανές έλξης συρμάτων, μηχανήματα κλωστοϋφαντουργίας και άλλο εξοπλισμό επεξεργασίας με επαναλαμβανόμενους κύκλους πέδησης.
Χρησιμοποιείται ευρέως σε συστήματα μεταφοράς, αυτοματοποιημένες γραμμές παραγωγής, εξοπλισμό logistics και αυτοματισμό αποθήκης για την απορρόφηση της αναγεννητικής ενέργειας πέδησης και τη βελτίωση της σταθερότητας του συστήματος.
Συνιστάται για συστήματα δοκιμών κινητήρα, εξοπλισμό προσομοίωσης φορτίου, εργαστηριακούς πάγκους δοκιμών, φυγοκεντρητές και άλλες εξειδικευμένες βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη απαγωγή ενέργειας πέδησης.
Η DUFEW ειδικεύεται στην ανάπτυξη και κατασκευή ηλεκτρονικών εξαρτημάτων υψηλής ποιότητας ισχύος, παρέχοντας αξιόπιστα προϊόντα και ολοκληρωμένες λύσεις για βιομηχανικούς χρήστες, διανομείς και πελάτες OEM.
Οι σύγχρονες εγκαταστάσεις παραγωγής, οι τυποποιημένες διαδικασίες παραγωγής και ο αυστηρός ποιοτικός έλεγχος εξασφαλίζουν σταθερή ηλεκτρική απόδοση, σταθερή ποιότητα προϊόντος και αξιόπιστη μακροπρόθεσμη λειτουργία.
Εκτός από τις αντιστάσεις πέδησης inverter, η DUFEW προσφέρει μια ολοκληρωμένη σειρά ηλεκτρονικών προϊόντων ισχύος, συμπεριλαμβανομένων αντιδραστήρων, μονάδων πέδησης, φίλτρων, μετασχηματιστών, τραπεζών φορτίου και διαφόρων λύσεων βιομηχανικών αντιστάσεων.
Προσαρμοσμένες τιμές αντίστασης, ονομασίες ισχύος, διαστάσεις, διαμορφώσεις ακροδεκτών και επιλογές στερέωσης είναι διαθέσιμες βάσει σχεδίων πελατών ή τεχνικών προδιαγραφών.
Με αποτελεσματική διαχείριση παραγωγής και έμπειρη τεχνική υποστήριξη, το DUFEW παρέχει σταθερούς χρόνους παράδοσης, γρήγορη τεχνική βοήθεια και επαγγελματικές υπηρεσίες επιλογής προϊόντων για πελάτες παγκοσμίως.
| Χαρακτηριστικός | Συνθήκες δοκιμής | Εκτέλεση |
|---|---|---|
| Διηλεκτρική Αντοχή Τάσης | 2500VAC / 50Hz / 60s | Ρεύμα διαρροής ≤10mA |
| Αντίσταση μόνωσης | 1000 VDC | ≥100MΩ |
| Υπερφόρτωση βραχυχρόνιου χρόνου | 10× Ονομαστική ισχύς για 5 δευτερόλεπτα | Καμία ορατή ζημιά |
| Ζωή φορτίου | Κυκλική λειτουργία (10s ON / 90s OFF) | ＞9.000 ώρες |
| Αντοχή στην υγρασία | 40°C ±2°C, 90--95% RH, 100 ώρες | ΔR ≤ ±(1%R + 0,05Ω) |
| Κύκλος ταχείας θερμοκρασίας | -55°C / 55°C / 155°C, 15 λεπτά το καθένα, 5 κύκλοι | ΔR ≤ ±(2%R + 0,05Ω) |
| Αντοχή στη θερμότητα | 350°C για 2 ώρες | Χωρίς ορατό αποχρωματισμό ή ζημιά |
| Συντελεστής θερμοκρασίας | Ονομαστικό φορτίο έναντι αρχικής αντίστασης | ＜300 ppm/°C |
| Αντίσταση στη φλόγα | 10× Ονομαστική ισχύς για 5 λεπτά | Λάμπει κόκκινο χωρίς ανοιχτή φλόγα |
| Χαρακτηριστικός | Συνθήκες δοκιμής | Εκτέλεση |
|---|---|---|
| Αντοχή τερματικού | 45 N / 30 δευτερόλεπτα | Χωρίς χαλάρωση ή ορατή ζημιά |
| Αντοχή σε κραδασμούς | 5--200Hz, 1g, 98m/s² | Καμία ορατή δομική ζημιά |
| Αντοχή στη θερμότητα συγκόλλησης | Τερματικά βυθισμένα σε συγκόλληση 350±5°C για 3 δευτερόλεπτα | ΔR ≤ ±(1%R + 0,05Ω) |
| Συγκολλησιμότητα | Τερματικά βυθισμένα σε συγκόλληση 235±5°C για 5 δευτερόλεπτα | Κάλυψη συγκόλλησης ≥95% |
Σημείωση: Όλα τα δεδομένα απόδοσης λαμβάνονται υπό τυπικές συνθήκες εργαστηριακών δοκιμών σύμφωνα μεGB/T 5792για να εξασφαλίσετε σταθερή ποιότητα και αξιόπιστη απόδοση του προϊόντος.
| Στοιχείο σύγκρισης | Κυματοειδής αντίσταση μετατροπέα DUFEW | Αντίσταση ισχύος γενικής χρήσης |
|---|---|---|
| Κύρια Εφαρμογή | Σχεδιασμένο ειδικά για δυναμική πέδηση VFD και απαγωγή αναγεννητικής ενέργειας | Σχεδιασμένο για συνεχή απαγωγή ισχύος και ηλεκτρικά κυκλώματα γενικής χρήσης |
| Λειτουργικό Καθήκον | Σύντομη, υψηλής ενέργειας παλμική λειτουργία με διακοπτόμενους κύκλους λειτουργίας | Συνεχής ή σε σταθερή κατάσταση λειτουργία |
| Μέθοδος Επιλογής | Αντίσταση επιλεγμένη σύμφωνα με τις προδιαγραφές του μετατροπέα. ονομαστική ισχύς που υπολογίζεται με βάση τον κύκλο λειτουργίας πέδησης | Επιλέγεται σύμφωνα με τις απαιτήσεις συνεχούς απαγωγής ισχύος |
| Δυνατότητα υπερφόρτωσης | Αντέχει μέχρι10× ονομαστική ισχύς για 5 δευτερόλεπτα, ιδανικό για αναγεννητικό φρενάρισμα | Περιορισμένη ικανότητα υπερφόρτωσης. δεν είναι κατάλληλο για επαναλαμβανόμενους παλμούς υψηλής ενέργειας |
| Διάχυση θερμότητας | Η δομή κυματοειδούς κορδέλας παρέχει μια μεγάλη επιφάνεια ψύξης για αποτελεσματική μεταφορά θερμότητας | Η συμβατική περιέλιξη προσφέρει περιορισμένη απόδοση ψύξης |
| Θερμοκρασία λειτουργίας | Θερμοκρασία επιφάνειας έως300°Cμε350°Cανθεκτική στη θερμότητα επίστρωση | Τυπικά παρακάτω200°Cανάλογα με τον τύπο της αντίστασης |
| Καταστολή αιχμής τάσης | Το κυματοειδές τύλιγμα βοηθά στη μείωση των αιχμών τάσης μεταγωγής και βελτιώνει τη σταθερότητα του μετατροπέα | Καμία βελτιστοποίηση για την καταστολή της αιχμής τάσης |
| Μηχανική αξιοπιστία | Οι ακροδέκτες και οι βραχίονες από ανοξείδωτο χάλυβα παρέχουν εξαιρετική αντοχή στους κραδασμούς για βιομηχανικό εξοπλισμό βαρέως τύπου | Τυπική κατασκευή που προορίζεται για γενικές ηλεκτρολογικές εφαρμογές |
| Τυπικές Εφαρμογές | Ανελκυστήρες, γερανοί, ελασματουργεία, σερβομηχανές, μηχανές χύτευσης με έγχυση, μεταφορείς | Γενικός ηλεκτρονικός εξοπλισμός, τροφοδοτικά, κυκλώματα φωτισμού και βιομηχανικά συστήματα ελέγχου |
A: Μια αντίσταση πέδησης inverter είναι ειδικά σχεδιασμένη για να απορροφά την αναγεννητική ενέργεια που παράγεται κατά την επιβράδυνση του κινητήρα. Σε αντίθεση με τις τυπικές αντιστάσεις ισχύος, λειτουργεί σε συνθήκες παλμού μικρής διάρκειας και υψηλής ενέργειας και είναι βελτιστοποιημένο για διαλείπουσα λειτουργία πέδησης αντί για συνεχή απαγωγή ισχύος.
Α: Η τιμή αντίστασης πρέπει να ακολουθεί τις προτεινόμενες προδιαγραφές του κατασκευαστή του μετατροπέα, ενώ η ονομαστική ισχύς πρέπει να επιλέγεται σύμφωνα με τη συχνότητα πέδησης, τον χρόνο πέδησης, τον κύκλο λειτουργίας και την ισχύ του κινητήρα. Εάν δεν είστε σίγουροι, η ομάδα μηχανικών του DUFEW μπορεί να σας προτείνει το κατάλληλο μοντέλο με βάση την αίτησή σας.
Α: Είναι γενικάδεν συνιστάται. Διαφορετικοί μετατροπείς μπορεί να έχουν διαφορετικές τάσεις πέδησης και διαφορετικές ακολουθίες λειτουργίας. Η κοινή αντίσταση μπορεί να οδηγήσει σε ασταθή λειτουργία ή ανεπαρκή απόδοση πέδησης. Εάν απαιτείται κοινή αντίσταση, τόσο η τιμή αντίστασης όσο και η ονομαστική ισχύς πρέπει να υπολογιστούν προσεκτικά.
Α: Ναι. Παρέχουμε υπηρεσίες κατασκευής OEM και ODM, συμπεριλαμβανομένων προσαρμοσμένων τιμών αντίστασης, βαθμών ισχύος, διαστάσεων, στυλ τερματικού, βραχίονες τοποθέτησης και ολοκληρωμένες λύσεις με βάση τα σχέδια πελατών ή τις τεχνικές προδιαγραφές.
A: Είναι σχεδιασμένο για τυπικές εφαρμογές πέδησης VFD όπου η υψηλή ικανότητα υπερφόρτωσης και η αποτελεσματική απαγωγή θερμότητας είναι οι πρωταρχικές απαιτήσεις. ΕΝΑΜη επαγωγική κυματοειδής αντίστασησυνιστάται για κυκλώματα PWM υψηλής συχνότητας, συστήματα αποθήκευσης ενέργειας και εφαρμογές όπου η εξαιρετικά χαμηλή επαγωγή είναι κρίσιμη.
Α: Οι αντιστάσεις πέδησης inverter χρησιμοποιούνται ευρέως σε ανελκυστήρες, γερανούς, ανυψωτικά, ελασματουργεία, μηχανές χύτευσης με έγχυση, μεταφορείς, μηχανήματα κλωστοϋφαντουργίας, αυτοματοποιημένες γραμμές παραγωγής, συστήματα σερβοκίνησης και εξοπλισμό ανανεώσιμων πηγών ενέργειας.
Το DUFEW παρέχει υψηλή ποιότηταΚυματοειδείς αντιστάσεις Inverterγια βιομηχανικούς αυτοματισμούς, ανανεώσιμες πηγές ενέργειας και εφαρμογές κίνησης κινητήρα παγκοσμίως. Είτε χρειάζεστε ένα τυπικό προϊόν είτε μια πλήρως προσαρμοσμένη λύση, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας με επαγγελματικές συστάσεις και γρήγορη παραγωγή.
- Κατασκευή OEM & ODM
- Προσαρμοσμένες τιμές αντίστασης
- Προσαρμοσμένες βαθμολογίες ισχύος (50W--10kW)
- Προσαρμοσμένες διαστάσεις και επιλογές τοποθέτησης
- Τεχνική Υποστήριξη Επιλογής
- Σταθερή Μαζική Παραγωγή
- Γρήγορη παγκόσμια παράδοση
Επικοινωνήστε με το DUFEW σήμερα για να συζητήσετε την αίτησή σας ή να ζητήσετε μια ανταγωνιστική προσφορά.
