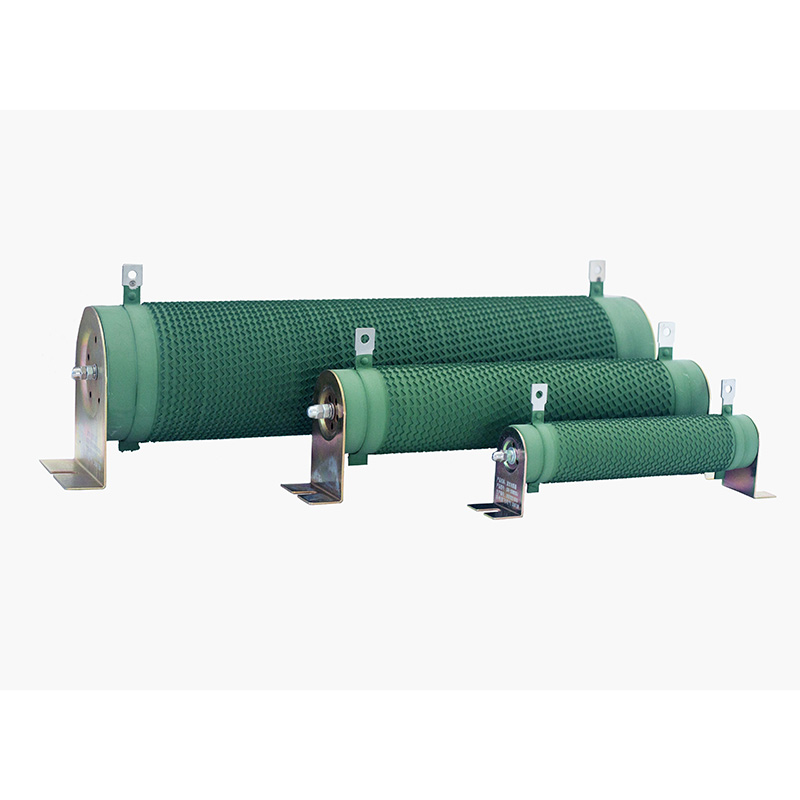

Η μη επαγωγική κυματοειδής αντίσταση της σειράς DUFEW CRR είναι μια αντίσταση παθητικής απαγωγής ενέργειας υψηλής ισχύος, ειδικά βελτιστοποιημένη για παλμικά κυκλώματα μέσης και υψηλής συχνότητας. Διαθέτοντας μια μοναδική μη επαγωγική δομή περιέλιξης με κάθετη κυματοειδή επίπεδη ταινία, το προϊόν προσφέρει ονομασίες ισχύος από 50W έως 10kW, τιμές αντίστασης από 0,01Ω έως 1kΩ, τρεις επιλογές ανοχής αντίστασης και μέγιστη τάση λειτουργίας 1200V.
Σχεδιασμένο με εξαιρετική ικανότητα υπερφόρτωσης παλμών και σταθερή θερμική απόδοση, χρησιμοποιείται ευρέως για απαγωγή ενέργειας, ανίχνευση ρεύματος, πέδηση, καταστολή υπερτάσεων και δοκιμές φορτίου σε συστήματα ανανεώσιμων πηγών ενέργειας, βιομηχανικούς αυτοματισμούς και εξοπλισμό εργαστηριακών δοκιμών παγκοσμίως.
| Κωδικός μοντέλου | Εννοια | Περιγραφή |
| CRR | Σειρά | Μη επαγωγική κυματοειδής αντίσταση |
| 2500W | Ονομαστική ισχύς | 2500W |
| 54,4R | Ονομαστική αντίσταση | 54,4Ω |
| J | Ανοχή αντίστασης | J = ±5% (Προαιρετικό: K = ±10%, H = ±3%) |
| Παράμετρος | Προσδιορισμός |
| Εύρος ισχύος | 50W–10kW |
| Τάση λειτουργίας | ≤1200V |
| Εύρος Αντίστασης | 0,01Ω–1kΩ |
| Ανοχή αντίστασης | ±3% / ±5% / ±10% |
| Βαθμολογία προστασίας | IP00 |
| Συντελεστής θερμοκρασίας (TCR) | ≤300 ppm/°C |
| Βαθμολογία επιβραδυντικού φλόγας | UL 94V-2 |
| Πρότυπο Συμμόρφωσης | GB/T 5792 |
Κατασκευασμένος από μονοκόμματο μονωτικό κεραμικό υψηλής αλουμίνας, ο κοίλος πυρήνας διαθέτει εσωτερικό κανάλι αέρα μεταφοράς για αποτελεσματική απαγωγή θερμότητας. Παρέχει εξαιρετική αντοχή στους κραδασμούς και διατηρεί σταθερή απόδοση μόνωσης σε θερμοκρασίες έως 350°C. Η κεραμική δομή αντέχει σε επαναλαμβανόμενες κυκλώσεις σε υψηλές και χαμηλές θερμοκρασίες χωρίς ρωγμές.
Η επίπεδη κορδέλα από κράμα είναι σφραγισμένη με ακρίβεια σε ένα συνεχές κυματοειδές προφίλ, παρέχοντας έναν εξαιρετικά χαμηλό συντελεστή αντίστασης θερμοκρασίας (TCR). Δύο υλικά κραμάτων είναι διαθέσιμα για διαφορετικές εφαρμογές: Νικέλιο-Χρώμιο (Ni-Cr) για συνεχές φρενάρισμα υψηλής ισχύος και απαγωγή ενέργειας και Constantan για ακριβή κυκλώματα ανίχνευσης χαμηλού ρεύματος.
Οι ακραίοι σφιγκτήρες, οι ακροδέκτες και οι βραχίονες στερέωσης είναι κατασκευασμένοι από παχύρρευστο ανοξείδωτο χάλυβα με παθητικοποιημένο αντιδιαβρωτικό φινίρισμα. Το συγκρότημα περνά μια δοκιμή έλξης ακροδέκτη 45N χωρίς χαλάρωση, προσφέρει εξαιρετική αντοχή στη θερμότητα συγκόλλησης και ελαχιστοποιεί τη θέρμανση επαφής που προκαλείται από την οξείδωση.
Χρησιμοποιώντας μια τεχνική αντίστροφης μη επαγωγικής περιέλιξης διπλού καλωδίου, η επαγωγή ισοδύναμης σειράς (ESL) μπορεί τυπικά να ελεγχθεί κάτω από 10 nH, καθιστώντας την αντίσταση κατάλληλη για κυκλώματα μεταγωγής υψηλής συχνότητας που λειτουργούν σε συχνότητες έως 100 kHz.
●Εξαιρετικά χαμηλή επαγωγή – Η κυματοειδής δομή σε συνδυασμό με την αντίστροφη μη επαγωγική περιέλιξη εξαλείφει αποτελεσματικά την αυτεπαγωγή, καταστέλλει την ταλάντωση υψηλής συχνότητας και τις αιχμές τάσης και προστατεύει τις συσκευές ημιαγωγών ισχύος.
●Εξαιρετική διάχυση θερμότητας – Ο κατακόρυφος κυματοειδές σχέδιο αυξάνει την επιφάνεια ψύξης, ενώ ο κεραμικός πυρήνας παρέχει αποτελεσματική θερμική αγωγιμότητα, επιτρέποντας μεγαλύτερη πυκνότητα ισχύος και χαμηλότερη αύξηση της θερμοκρασίας.
●Εξαιρετική ικανότητα υπερφόρτωσης – Αντέχει ονομαστική ισχύ 10× για 5 δευτερόλεπτα χωρίς ορατή ζημιά, καθιστώντας το ιδανικό για εφαρμογές πέδησης και απορρόφησης υπερτάσεων.
●Μεγάλη διάρκεια ζωής – Η διάρκεια ζωής κυκλικού φορτίου υπερβαίνει τις 9.000 ώρες (απόρριψη 10 δευτερόλεπτα / διάστημα 90 δευτερολέπτων), με επίστρωση ανθεκτική στη γήρανση και κεραμικό πυρήνα χωρίς παραμόρφωση.
●Φιλικό προς το περιβάλλον – Η ανόργανη φιλική προς το περιβάλλον επίστρωση δεν παράγει καπνό, τοξικά αέρια και συμμορφώνεται με τις απαιτήσεις ασφαλείας RoHS και UL.
●Ευέλικτη προσαρμογή – Η τιμή αντίστασης, η ονομαστική ισχύς, οι διαστάσεις, ο προσανατολισμός των ακροδεκτών και οι βραχίονες στήριξης μπορούν να προσαρμοστούν σύμφωνα με σχέδια ή προδιαγραφές.
Μετατροπείς αποθήκευσης ενέργειας, φωτοβολταϊκοί μετατροπείς, συστήματα ελέγχου βήματος ανεμογεννητριών, δοκιμαστικά φορτία γήρανσης πακέτων μπαταριών, αντιστάσεις προφόρτισης και εκφόρτισης ταχείας φόρτισης DC.
Κινητήρες μεταβλητής συχνότητας μεσαίας και υψηλής συχνότητας, αναγεννητική πέδηση σερβοκινητήρα, γερανοί λιμένων, ανελκυστήρες, ελαστήρια, μηχανές έλξης συρμάτων και εξοπλισμός κλωστοϋφαντουργίας, συστήματα απαγωγής ενέργειας.
Συγκροτήματα φορτίου ισχύος υψηλής συχνότητας, πάγκοι δοκιμών σήματος παλμών, συστήματα γήρανσης τροφοδοσίας, αισθητήρας ακριβείας ρεύματος, αντιστάσεις snubber και απόσβεσης.
Μηχανές EDM με σύρμα κοπής CNC, εξοπλισμός συγκόλλησης τόξου, συστήματα ανύψωσης βαθμίδων και φωτισμού, φυγοκεντρητές, μηχανήματα χαρτιού και μηχανές στοίβαξης-ανάκτησης.
Περιορισμός ρεύματος υψηλής συχνότητας, αντιστάσεις εκκίνησης κινητήρα, απορρόφηση ενέργειας από υπέρταση του θαλάμου μέσης τάσης.
Η DUFEW ειδικεύεται στην Ε&Α και την κατασκευή ηλεκτρονικών εξαρτημάτων ισχύος, παρέχοντας αξιόπιστα προϊόντα και ολοκληρωμένες λύσεις για βιομηχανικούς χρήστες, διανομείς και πελάτες OEM.
Προσφέρουμε μια πλήρη σειρά ηλεκτρονικών προϊόντων ισχύος, συμπεριλαμβανομένων αντιστάσεων, μονάδων πέδησης, αντιδραστήρων, μετασχηματιστών, φίλτρων και συστημάτων τράπεζας φορτίου, παρέχοντας ενιαία προμήθεια για διαφορετικές ανάγκες εφαρμογών.
Οι αυστηρές διαδικασίες παραγωγής, οι σύγχρονες γραμμές παραγωγής και ο αυστηρός ποιοτικός έλεγχος εξασφαλίζουν σταθερή απόδοση του προϊόντος, μεγάλη διάρκεια ζωής και αξιόπιστη λειτουργία.
Προσαρμοσμένες τιμές αντίστασης, ονομασίες ισχύος, διαστάσεις, διαμορφώσεις ακροδεκτών και επιλογές τοποθέτησης είναι διαθέσιμες για να καλύψουν τις συγκεκριμένες τεχνικές απαιτήσεις σας.
Η αποτελεσματική διαχείριση παραγωγής και η ανταποκρινόμενη τεχνική υποστήριξη συμβάλλουν στη μείωση των χρόνων παράδοσης και παρέχουν αξιόπιστη βοήθεια από την επιλογή προϊόντων έως την εξυπηρέτηση μετά την πώληση.
| Χαρακτηριστικός | Συνθήκες δοκιμής | Εκτέλεση |
| Διηλεκτρική Αντοχή Τάσης | 2500VAC / 50Hz / 60s | Ρεύμα διαρροής ≤10mA |
| Αντίσταση μόνωσης | 1000 VDC | ≥100MΩ |
| Υπερφόρτωση βραχυχρόνιου χρόνου | 10× ονομαστική ισχύς για 5 δευτερόλεπτα | Καμία ορατή ζημιά |
| Μακροπρόθεσμη διάρκεια ζωής φορτίου | Κυκλική λειτουργία (10s on / 90s off) | 9.000 ώρες |
| Υγρή Θερμότητα Σταθερής Κατάστασης | 40°C ±2°C, 90–95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Γρήγορη αλλαγή θερμοκρασίας | -55°C / 55°C / 155°C, 15 λεπτά το καθένα, 5 κύκλοι | ΔR ≤ ±(2%R + 0,05Ω) |
| Αντοχή στη θερμότητα | 350°C / 2h | Χωρίς εμφανή αποχρωματισμό ή ζημιά |
| Συντελεστής θερμοκρασίας | Ονομαστική αντίσταση φορτίου έναντι στατικής αντίστασης | <300 ppm/°C |
| Αντίσταση στη φλόγα | 10× ονομαστική ισχύς για 5 λεπτά | Κόκκινο χωρίς ανοιχτή φλόγα |
| Χαρακτηριστικός | Συνθήκες δοκιμής | Εκτέλεση |
| Αντοχή τερματικού | 45N / 30s | Χωρίς χαλαρότητα ή ορατή ζημιά |
| Αντοχή σε κραδασμούς | 5–200 Hz, 1g, 98m/s² | Καμία ορατή δομική ζημιά |
| Αντοχή στη θερμότητα συγκόλλησης | Ακροδέκτες βυθισμένοι σε συγκόλληση 350±5°C για 3 δευτερόλεπτα | ΔR ≤ ±(1%R + 0,05Ω) |
| Συγκολλησιμότητα | Ακροδέκτες βυθισμένοι σε συγκόλληση 235±5°C για 5 δευτερόλεπτα | Κάλυψη συγκόλλησης ≥95% |
| Στοιχείο σύγκρισης | Μη επαγωγική κυματοειδής αντίσταση | Συμβατικές αντιστάσεις (ανθρακικό φιλμ / μεταλλική μεμβράνη / τυπικό σύρμα) |
| Σκοπός Σχεδιασμού | Βελτιστοποιημένο για παλμούς υψηλής συχνότητας, πέδηση VFD και απαγωγή αναγεννητικής ενέργειας | Σχεδιασμένο για γενικές εφαρμογές χαμηλού σήματος και σταθερής ισχύος |
| Καταστολή Παρασιτικής Επαγωγής | Το κυματοειδές τύλιγμα με ανάστροφη παρεμβολή μειώνει την αυτεπαγωγή σε λιγότερο από το ένα δέκατο των συμβατικών τύπων σύρματος | Καμία ενεργητική καταστολή επαγωγής. Τα τυπικά σχέδια περιέλιξης καλωδίων έχουν υψηλή παρασιτική επαγωγή |
| Παλμική απόκριση | Γρήγορη απόκριση παλμών με ελάχιστη ουρά τάσης | Αξιοσημείωτη επαγωγική αποθήκευση ενέργειας και ουρά τάσης |
| Αρμονική & Καταστολή Ακίδων | Μειώνει σημαντικά τις αρμονικές παρεμβολές και τις αιχμές τάσης | Η υψηλή επαγωγή μπορεί να ενισχύσει τις αιχμές του παλμού και την παραμόρφωση του σήματος |
| Θερμική Ποδηλασία & Γήρανση | Ομοιόμορφη κατανομή θερμικής τάσης. μετατόπιση αντίστασης ≤1% υπό μακροχρόνια ποδηλασία | Ξεφλούδισμα μεμβράνης και υπερβολική μετατόπιση αντίστασης κάτω από συχνό θερμικό κύκλο |
Ε1: Η μη επαγωγική σχεδίαση επηρεάζει την ονομαστική ισχύ ή την ακρίβεια αντίστασης;
Α: Όχι. Η μέθοδος μη επαγωγικής περιέλιξης αλλάζει μόνο την κατανομή του μαγνητικού πεδίου της διαδρομής ρεύματος. Δεν επηρεάζει αρνητικά την ειδική αντίσταση, την ικανότητα απαγωγής θερμότητας ή την ικανότητα ισχύος της ταινίας από κράμα. Η ανοχή αντίστασης και ο συντελεστής θερμοκρασίας παραμένουν ίδια με την τυπική έκδοση.
Ε2: Πώς μπορώ να προσδιορίσω εάν απαιτείται μη επαγωγική έκδοση;
Α: Εάν το κύκλωμά σας χρησιμοποιεί έλεγχο PWM υψηλής συχνότητας, γρήγορη εναλλαγή IGBT ή αντιμετωπίζει κουδούνισμα υπέρτασης και παραμόρφωση κυματομορφής, συνιστάται η μη επαγωγική έκδοση. Για συνηθισμένες εφαρμογές πέδησης 50/60 Hz, συνήθως αρκεί μια τυπική κυματοειδής αντίσταση.
Ε3: Μπορούν να προσαρμοστούν οι ειδικές τιμές αντίστασης ή οι διαστάσεις;
Α: Ναι. Το DUFEW παρέχει πλήρη προσαρμογή, συμπεριλαμβανομένων τιμών αντίστασης πέρα από 0,01Ω–1kΩ, ονομασίες ισχύος, μήκος και διάμετρο κεραμικού σωλήνα, θέσεις ακροδεκτών και διαμορφώσεις βραχίονα στήριξης. Τα δείγματα μπορούν να παραχθούν γρήγορα με βάση τα σχέδια ή τις προδιαγραφές.
Ε4: Τι πρέπει να γίνει εάν η μετατόπιση αντίστασης υπερβαίνει το εύρος ανοχής μετά από μακροχρόνια χρήση;
Α: Η παρατεταμένη οξείδωση σε υψηλή θερμοκρασία, η υψηλή υγρασία και οι συχνές υπερφορτώσεις μπορεί να βλάψουν την ταινία από κράμα. Εάν η αντίσταση μόνωσης πέσει κάτω από 100 MΩ, συνιστάται η αντικατάσταση. Η βελτίωση του εξαερισμού του ντουλαπιού και η επιλογή μιας αντίστασης με επαρκές περιθώριο ισχύος μπορεί να παρατείνει σημαντικά τη διάρκεια ζωής.
