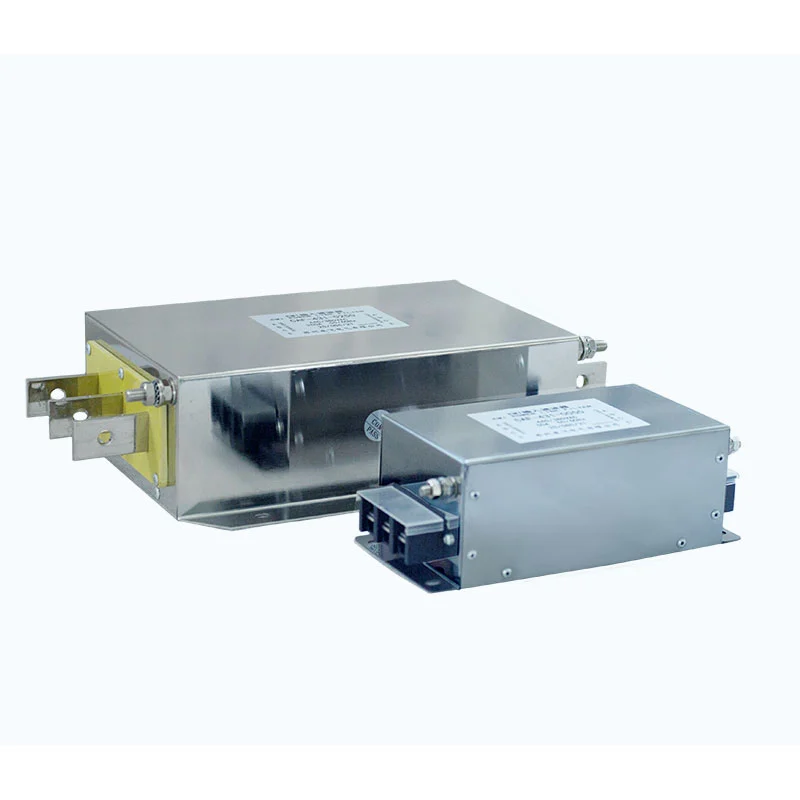

Φίλτρο ηλεκτρομαγνητικής συμβατότητας

Τα σύγχρονα βιομηχανικά συστήματα μετάδοσης κίνησης χρησιμοποιούν τεχνολογία μεταγωγής υψηλής ταχύτητας για να βελτιώσουν την ενεργειακή απόδοση και την ακρίβεια ελέγχου του κινητήρα. Ωστόσο, οι λειτουργίες μεταγωγής μετατροπέα ενδέχεται να δημιουργήσουν παρεμβολές, ρεύμα κοινής λειτουργίας και θόρυβο υψηλής συχνότητας που μπορεί να επηρεάσουν τον περιβάλλοντα εξοπλισμό και τη συνολική απόδοση EMC του συστήματος.

Το φίλτρο ηλεκτρομαγνητικής συμβατότητας Dufew Electric ενσωματώνει βελτιστοποιημένα εξαρτήματα φιλτραρίσματος, όπως:

- τσοκ κοινής λειτουργίας

- Χ/Υ πυκνωτές ασφαλείας

- Αντιδραστήρες φίλτρων

- Εξαρτήματα απόσβεσης

Το δίκτυο φιλτραρίσματος δημιουργεί υψηλή σύνθετη αντίσταση για ανεπιθύμητες παρεμβολές υψηλής συχνότητας ενώ διατηρεί σταθερή μετάδοση ισχύος.

Ανάλογα με τις απαιτήσεις εγκατάστασης, το φίλτρο βοηθά στον έλεγχο:

- Πραγματοποιήθηκαν παρεμβολές που επιστρέφουν στο δίκτυο τροφοδοσίας

- Θόρυβος μεταγωγής υψηλής συχνότητας που παράγεται από ηλεκτρονικά ισχύος

- Ρεύμα κοινής λειτουργίας μεταξύ εξοπλισμού και γείωσης

- Ηλεκτρομαγνητική διαταραχή που επηρεάζει τις κοντινές συσκευές

Η λύση βοηθά:

- Βελτιώστε την απόδοση της ηλεκτρομαγνητικής συμβατότητας

- Μειώστε τις παρεμβολές μεταξύ του συνδεδεμένου εξοπλισμού

- Βελτιώστε τη σταθερότητα του συστήματος VFD και σερβομηχανισμού

- Υποστήριξη αξιόπιστης βιομηχανικής λειτουργίας

Ενσωματωμένη δομή φιλτραρίσματος EMC

1. Έλεγχος παρεμβολών διπλής όψης

Τα βιομηχανικά συστήματα μετάδοσης κίνησης μπορούν να δημιουργήσουν παρεμβολές τόσο στην είσοδο ισχύος όσο και στην έξοδο του κινητήρα. Η ενσωματωμένη δομή φιλτραρίσματος του Dufew έχει σχεδιαστεί για να μειώνει τις εκπομπές εκπομπών, να περιορίζει τη μετάδοση παρεμβολών υψηλής συχνότητας, να απλοποιεί την ενσωμάτωση του ντουλαπιού και να υποστηρίζει την ηλεκτρομαγνητική συμβατότητα στο συνολικό σύστημα.

2. Καταστολή θορύβου κοινής λειτουργίας και διαφορικής λειτουργίας

Οι ηλεκτρομαγνητικές παρεμβολές μπορούν να προκύψουν μέσω μονοπατιών κοινής λειτουργίας μεταξύ ηλεκτρικών κυκλωμάτων και γείωσης ή μέσω διαδρομών διαφορικού τρόπου μεταξύ αγωγών ισχύος. Το Dufew βελτιστοποιεί τα μαγνητικά εξαρτήματα και τα δίκτυα πυκνωτών για να αντιμετωπίσει και τους δύο τρόπους παρεμβολής σύμφωνα με τα απαιτούμενα χαρακτηριστικά φιλτραρίσματος.

3. Σχεδιασμός μαγνητικών εξαρτημάτων βιομηχανικής ποιότητας

Το φίλτρο χρησιμοποιεί βελτιστοποιημένες μαγνητικές δομές για να παρέχει σταθερά χαρακτηριστικά σύνθετης αντίστασης στο απαιτούμενο εύρος συχνοτήτων. Ο σχεδιασμός λαμβάνει υπόψη την απόδοση φιλτραρίσματος, τις μαγνητικές απώλειες, τη θερμική συμπεριφορά και τις μακροπρόθεσμες συνθήκες λειτουργίας για βιομηχανικές εφαρμογές.

Τεχνικά Πλεονεκτήματα

1. Απόδοση EMC

Το φίλτρο βοηθά στον έλεγχο των παρεμβολών που δημιουργούνται από την εναλλαγή ηλεκτρονικών τροφοδοσίας, μειώνοντας τις εκπομπές και τις ηλεκτρομαγνητικές διαταραχές ενώ υποστηρίζει τη συμβατότητα μεταξύ του συνδεδεμένου εξοπλισμού.

2. Βελτιστοποιημένο για εφαρμογές VFD

Για συστήματα που βασίζονται σε μετατροπείς, το φίλτρο μπορεί να βοηθήσει στην εξασθένιση του θορύβου μεταγωγής υψηλής συχνότητας, των παρεμβολών κοινής λειτουργίας και της ηλεκτρομαγνητικής ακτινοβολίας που σχετίζεται με το καλώδιο, υποστηρίζοντας τη σταθερή λειτουργία των κινητήρων και άλλου συνδεδεμένου ηλεκτρικού εξοπλισμού.

3. Ευέλικτη Βιομηχανική Ολοκλήρωση

Η Dufew σχεδιάζει λύσεις φιλτραρίσματος σύμφωνα με διαφορετικές απαιτήσεις καμπίνας και συστήματος, με επιλογές για συμπαγείς δομές εγκατάστασης, απλοποιημένη καλωδίωση, ευέλικτη τοποθέτηση και προσαρμοσμένες ηλεκτρικές παραμέτρους.

Τυπικές Εφαρμογές

Το φίλτρο ηλεκτρομαγνητικής συμβατότητας Dufew είναι κατάλληλο για βιομηχανικά συστήματα που απαιτούν βελτιωμένο έλεγχο παρεμβολών.

Οι τυπικές βιομηχανίες περιλαμβάνουν:

- Βιομηχανικοί αυτοματισμοί

- Κατεργασία CNC

- Κατασκευαστικός εξοπλισμός

- Ιατρικά ηλεκτρονικά

- Συστήματα δοκιμών

- Ηλεκτρονική παραγωγή ακριβείας

Προσαρμοσμένες λύσεις φίλτρων EMC

Διαφορετικοί εξοπλισμός και εφαρμογές απαιτούν διαφορετικές παραμέτρους φιλτραρίσματος. Η Dufew Electric παρέχει τεχνική υποστήριξη με βάση την ονομαστική τάση, το ονομαστικό ρεύμα, τη συχνότητα μεταγωγής, το μήκος καλωδίου, το περιβάλλον εγκατάστασης και τις απαιτήσεις δοκιμών EMC για τον προσδιορισμό των κατάλληλων προδιαγραφών φίλτρου για βιομηχανικά ηλεκτρονικά ισχύος και έλεγχο ηλεκτρομαγνητικών παρεμβολών.

Για προσαρμοσμένα έργα, οι πελάτες μπορούν να παρέχουν παραμέτρους εξοπλισμού, ηλεκτρικά σχέδια, συνθήκες εφαρμογής ή απαιτήσεις δοκιμής EMC για τεχνική αξιολόγηση. Το Dufew Electric υποστηρίζει τόσο τυπική παροχή φίλτρου όσο και διαμορφώσεις για συγκεκριμένες εφαρμογές.

Κατασκευαστική ικανότητα & Διασφάλιση Ποιότητας

Η Dufew Electric ειδικεύεται στα βιομηχανικά εξαρτήματα ηλεκτρονικών ισχύος, συμπεριλαμβανομένων των φίλτρων EMC, των αρμονικών φίλτρων, των αντιδραστήρων, των αντιστάσεων πέδησης και των προσαρμοσμένων ηλεκτρικών εξαρτημάτων. Οι διαδικασίες κατασκευής του μπορούν να καλύπτουν την επεξεργασία μαγνητικού πυρήνα, την περιέλιξη ακριβείας, την επεξεργασία μόνωσης, τον εμποτισμό υπό κενό και την επαλήθευση ηλεκτρικών παραμέτρων.

Οι βασικοί ποιοτικοί έλεγχοι μπορεί να περιλαμβάνουν:

- Δοκιμή αντίστασης μόνωσης
- Δοκιμή διηλεκτρικής αντοχής
- Επαλήθευση ηλεκτρικής απόδοσης
- Επικύρωση αύξησης θερμοκρασίας
- Τελικός ποιοτικός έλεγχος

Η Dufew Electric υποστηρίζει την κατασκευή OEM, την ανάπτυξη προσαρμοσμένων φίλτρων, την υποστήριξη εφαρμογών μηχανικής και τη συνεργασία βιομηχανικών έργων, με προδιαγραφές προϊόντος και απαιτήσεις δοκιμών προσαρμοσμένες σύμφωνα με τις απαιτήσεις της εφαρμογής και των πελατών.

Τεχνικές Προδιαγραφές

Φίλτρο ηλεκτρομαγνητικής συμβατότητας έναντι τυπικού φίλτρου EMI

FAQ

Ε1: Σε τι χρησιμοποιείται το φίλτρο ηλεκτρομαγνητικής συμβατότητας;

Ένα φίλτρο ηλεκτρομαγνητικής συμβατότητας μειώνει τις αγώγιμες ηλεκτρομαγνητικές παρεμβολές που δημιουργούνται από ηλεκτρονικό εξοπλισμό ισχύος και συμβάλλει στη βελτίωση της απόδοσης EMC του συστήματος.

Ε2: Πώς πρέπει να επιλεγεί ένα φίλτρο EMC;

Η επιλογή εξαρτάται από την ονομαστική τάση, τη χωρητικότητα ρεύματος, τα χαρακτηριστικά μεταγωγής, τη διαμόρφωση του καλωδίου, το περιβάλλον εγκατάστασης και την απαιτούμενη απόδοση EMC.

Ε3: Πού είναι εγκατεστημένο το φίλτρο σε ένα σύστημα VFD;

Η τοποθεσία εγκατάστασης εξαρτάται από τις απαιτήσεις του συστήματος. Το φιλτράρισμα στην πλευρά εισόδου συμβάλλει στη μείωση των παρεμβολών που μεταδίδονται στο δίκτυο ισχύος, ενώ το φιλτράρισμα στην πλευρά της εξόδου βοηθά στον έλεγχο του θορύβου υψηλής συχνότητας που δημιουργείται κατά τη λειτουργία του μετατροπέα.

Ε4: Μπορεί το Dufew να προσαρμόσει τις λύσεις φιλτραρίσματος EMC;

Ναί. Η Dufew παρέχει προσαρμοσμένα σχέδια φιλτραρίσματος EMC σύμφωνα με τις ηλεκτρικές παραμέτρους, τις συνθήκες εφαρμογής, τις απαιτήσεις του ντουλαπιού και τις προδιαγραφές του έργου.
