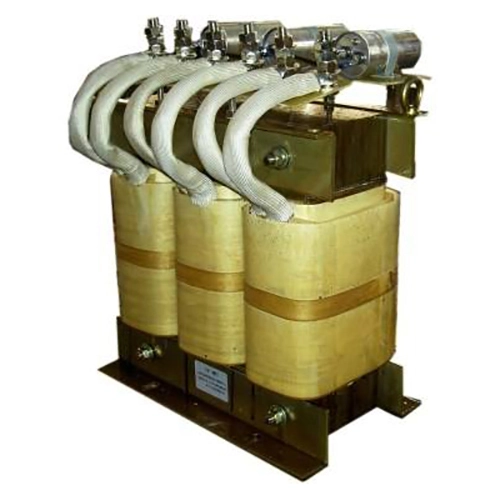

Φίλτρο ημιτονοειδούς κύματος

Το Dufew Electric Sine Wave Filter εγκαθίσταται στην πλευρά εξόδου των συστημάτων VFD για τη βελτίωση της ποιότητας κυματομορφής στην πλευρά του κινητήρα και την παροχή αξιόπιστης προστασίας κινητήρα σε βιομηχανικές εφαρμογές. Κατά τη λειτουργία μεταγωγής VFD, δημιουργούνται και μεταδίδονται παλμοί τάσης PWM υψηλής συχνότητας μέσω καλωδίων κινητήρα, ειδικά σε εγκαταστάσεις μεγάλων αποστάσεων, που μπορεί να προκαλέσουν ανακλώμενη τάση, αυξημένη τάση dv/dt, ηλεκτρομαγνητικές παρεμβολές και πρόσθετες απώλειες κινητήρα.

Το φίλτρο ημιτονοειδούς κύματος VFD υιοθετεί μια δομή φιλτραρίσματος χαμηλής διέλευσης LC που αποτελείται από αντιδραστήρες και πυκνωτές. Το δίκτυο φιλτραρίσματος εξασθενεί στοιχεία φέρουσας συχνότητας και αρμονικές υψηλής συχνότητας από σήματα εξόδου PWM, ενώ επιτρέπει στη βασική τάση συχνότητας να διέρχεται αποτελεσματικά, μετατρέποντας την κυματομορφή εξόδου σε μια πιο ομαλή σχεδόν ημιτονοειδή κυματομορφή.

Η διαδικασία φιλτραρίσματος βοηθά:

- Μειώστε τα εξαρτήματα PWM υψηλής συχνότητας

- Βελτίωση κυματομορφής τάσης ακροδεκτών κινητήρα

- Χαμηλότερη τάση dv/dt στη μόνωση του κινητήρα

- Μειώστε τις ηλεκτρομαγνητικές παρεμβολές (EMI)

- Βελτιώστε τη σταθερότητα λειτουργίας του κινητήρα και την αξιοπιστία του σέρβις

Το προϊόν χρησιμοποιεί πυρήνες από χάλυβα πυριτίου ψυχρής έλασης χαμηλών απωλειών, μονωτικά υλικά κατηγορίας F, τεχνολογία εμποτισμού κενού και βελτιστοποιημένες θερμικές δομές για τη διατήρηση σταθερής απόδοσης κατά τη συνεχή βιομηχανική λειτουργία, παρέχοντας μια αποτελεσματική λύση για συστήματα κινητήρων μακράς καλωδίωσης, εξοπλισμό αυτοματισμού και εφαρμογές VFD υψηλής απόδοσης.

Βασικά Πλεονεκτήματα

1. Βελτιωμένη κυματομορφή εξόδου VFD

Σε αντίθεση με έναν τυπικό αντιδραστήρα εξόδου που αυξάνει κυρίως την σύνθετη αντίσταση κυκλώματος, η δομή φιλτραρίσματος LC παρέχει μεγαλύτερη εξασθένηση των στοιχείων μεταγωγής υψηλής συχνότητας, με αποτέλεσμα μια πιο ομαλή κυματομορφή τάσης κινητήρα με χαμηλότερη παραμόρφωση υψηλής συχνότητας και μειωμένη ηλεκτρική καταπόνηση στις περιελίξεις του κινητήρα.

2. Μειωμένη καταπόνηση μόνωσης κινητήρα

Οι παλμοί PWM υψηλών dv/dt μπορούν να αυξήσουν την τάση μόνωσης, ιδιαίτερα όταν τοποθετούνται μακριά καλώδια μεταξύ του VFD και του κινητήρα. Το φίλτρο συμβάλλει στον περιορισμό των αιχμών τάσης και των επιδράσεων των ανακλώμενων κυμάτων, μειώνοντας την πίεση στη μόνωση του τυλίγματος του κινητήρα και υποστηρίζοντας τη μακροπρόθεσμη λειτουργία του κινητήρα.

3. Κατάλληλο για καλώδια κινητήρων μεγάλων αποστάσεων

Τα μακριά καλώδια κινητήρα εισάγουν κατανεμημένη χωρητικότητα που μπορεί να αυξήσει το ρεύμα φόρτισης και την ανακλώμενη τάση. Το Dufew προσαρμόζει τις ηλεκτρικές παραμέτρους σύμφωνα με τις απαιτήσεις του συστήματος για εφαρμογές όπως συστήματα απομακρυσμένων αντλιών, εξοπλισμός κινητήρα εξωτερικού χώρου, υπόγεια μηχανήματα και μεγάλες γραμμές παραγωγής.

4. Βελτιωμένες συνθήκες λειτουργίας κινητήρα

Μειώνοντας τις παρεμβολές υψηλής συχνότητας και την παραμόρφωση κυματομορφής εξόδου, το φίλτρο μπορεί να βοηθήσει στη μείωση του ηλεκτρομαγνητικού θορύβου του κινητήρα, της πρόσθετης αύξησης της θερμοκρασίας, των απωλειών που σχετίζονται με τις αρμονικές και των μηχανικών κραδασμών που σχετίζονται με ασταθείς κυματομορφές εξόδου μετατροπέα.

Χαρακτηριστικά Τεχνικού Σχεδιασμού

Βελτιστοποιημένη δομή φιλτραρίσματος χαμηλής διέλευσης LC

Ο αντιδραστήρας και ο πυκνωτής ταιριάζουν σύμφωνα με τα χαρακτηριστικά εξόδου PWM του VFD. Η προκύπτουσα δομή LC εξασθενεί τα εξαρτήματα φέρουσας συχνότητας ενώ διατηρεί τη μετάδοση της βασικής συχνότητας και βελτιώνει την κυματομορφή τάσης στην πλευρά του κινητήρα.

Σχεδιασμός μαγνητικού κυκλώματος χαμηλών απωλειών

Το μαγνητικό σύστημα μπορεί να χρησιμοποιήσει πυρήνες ψυχρής έλασης από χάλυβα πυριτίου, μια βελτιστοποιημένη δομή διάκενου αέρα και μαγνητικά υλικά χαμηλών απωλειών για να διατηρήσει σταθερά χαρακτηριστικά επαγωγής και να ελέγξει τις μαγνητικές απώλειες κατά τη συνεχή λειτουργία.

Αξιόπιστη μόνωση και θερμική σχεδίαση

Το σύστημα μόνωσης μπορεί να ενσωματώσει μόνωση υψηλής θερμοκρασίας κατηγορίας F, εμποτισμό κενού και μονωτικά υλικά επιβραδυντικά φλόγας. Αυτά τα μέτρα υποστηρίζουν τη διηλεκτρική αντοχή, τη μηχανική σταθερότητα και την αξιόπιστη λειτουργία υπό συνεχείς βιομηχανικές συνθήκες.

Περιγραφή μοντέλου

Παράδειγμα: SWF-4 3 2-1200

Τεχνικές Προδιαγραφές

Τυπικές Εφαρμογές

Οι λύσεις Dufew Sine Wave Filter είναι κατάλληλες για συστήματα VFD που απαιτούν βελτιωμένη απόδοση κυματομορφής εξόδου και προστασία κινητήρα.

Κατασκευαστική ικανότητα & Διασφάλιση Ποιότητας

Η Dufew Electric κατασκευάζει βιομηχανικά εξαρτήματα ηλεκτρονικών ισχύος, όπως φίλτρα, αντιδραστήρες, αντιστάσεις πέδησης, μετασχηματιστές και προσαρμοσμένες ηλεκτρικές λύσεις. Για προϊόντα φιλτραρίσματος κυματομορφής, η παραγωγή πραγματοποιείται μέσω ελεγχόμενων διεργασιών από την προετοιμασία και την περιέλιξη μαγνητικού εξαρτήματος έως την επεξεργασία μόνωσης, τον εμποτισμό, την ηλεκτρική δοκιμή και την τελική επιθεώρηση.

Οι διαδικασίες παραγωγής περιλαμβάνουν:

- Επεξεργασία μαγνητικού πυρήνα

- Περιέλιξη ακριβείας

- Θεραπεία μόνωσης

- Εμποτισμός υπό κενό

- Δοκιμή ηλεκτρικής απόδοσης

Η επιθεώρηση ποιότητας καλύπτει βασικές ηλεκτρικές και μηχανικές παραμέτρους, με ελέγχους που περιλαμβάνουν:

- Δοκιμή αντίστασης μόνωσης

- Δοκιμή διηλεκτρικής αντοχής

- Επαλήθευση ηλεκτρικών παραμέτρων

- Δοκιμή αύξησης θερμοκρασίας

- Επιθεώρηση τελικής εμφάνισης

Η Dufew Electric υποστηρίζει επίσης κατασκευή OEM, προσαρμοσμένες ηλεκτρικές παραμέτρους, υποστήριξη εφαρμογών μηχανικής και παροχή βάσει έργου. Σχέδια προϊόντων, εκθέσεις δοκιμών και έγγραφα πιστοποίησης μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του πελάτη και του έργου.

Συσκευασία & Παράδοση

Η Dufew παρέχει λύσεις συσκευασίας εξαγωγικών προτύπων για βιομηχανικά ηλεκτρικά προϊόντα.

Η συσκευασία περιλαμβάνει:

- Προστασία ανθεκτική στην υγρασία

- Ανθεκτικό σε κραδασμούς

- Ενισχυμένες ξύλινες θήκες για βαριά μοντέλα

- Ετικέτες αναγνώρισης προϊόντων

- Τεχνικά έγγραφα

Κάθε μονάδα ελέγχεται πριν από την αποστολή για να διασφαλιστεί ότι οι προδιαγραφές του προϊόντος πληρούν τις απαιτήσεις των πελατών.

Φίλτρο ημιτονοειδούς κύματος έναντι αντιδραστήρα εξόδου

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ ενός φίλτρου ημιτονοειδούς κύματος και ενός αντιδραστήρα εξόδου;

Ένα φίλτρο ημιτονοειδούς κύματος χρησιμοποιεί μια δομή φιλτραρίσματος LC για τη μείωση των στοιχείων μεταγωγής PWM και τη βελτίωση της ποιότητας κυματομορφής στην πλευρά του κινητήρα. Ένας αντιδραστήρας εξόδου αυξάνει κυρίως την σύνθετη αντίσταση για να περιορίσει τις αλλαγές ρεύματος και να μειώσει τον ρυθμό αύξησης της τάσης, αλλά δεν αναδιαμορφώνει σημαντικά την κυματομορφή εξόδου.

Ε2: Πότε πρέπει να εγκατασταθεί αυτό το προϊόν σε σύστημα VFD;

Συνιστάται για εφαρμογές με μακριά καλώδια κινητήρα, ευαίσθητους κινητήρες, αυστηρές απαιτήσεις EMC ή συστήματα όπου η τάση τάσης PWM μπορεί να επηρεάσει την αξιοπιστία του κινητήρα.

Ε3: Μπορεί να υποστηρίξει εφαρμογές καλωδίων κινητήρα μεγάλων αποστάσεων;

Ναί. Οι παράμετροι φιλτραρίσματος μπορούν να προσαρμοστούν ανάλογα με το μήκος του καλωδίου, την ισχύ του κινητήρα, τα χαρακτηριστικά VFD και τις συνθήκες λειτουργίας.

Ε4: Μπορεί η Dufew να παρέχει προσαρμοσμένες λύσεις;

Ναί. Το Dufew υποστηρίζει προσαρμοσμένα σχέδια με βάση την ονομαστική τάση, τη χωρητικότητα ρεύματος, τη συχνότητα του φορέα, τις απαιτήσεις εγκατάστασης και τις ειδικές συνθήκες εφαρμογής.
