Αρμονικό φίλτρο

Το ηλεκτρικό αρμονικό φίλτρο Dufew έχει σχεδιαστεί για συστήματα VFD και άλλα μη γραμμικά φορτία που παράγουν αρμονικά ρεύματα κατά τη λειτουργία. Εγκατεστημένο στην πλευρά εισόδου του συστήματος μετάδοσης κίνησης, χρησιμοποιεί ένα συντονισμένο κύκλωμα LC με αντιδραστήρες φίλτρου, πυκνωτές ισχύος και μη επαγωγικές αντιστάσεις απόσβεσης για τη μείωση επιλεγμένων αρμονικών χαμηλής τάξης και τη βελτίωση της ποιότητας ισχύος. Οι τυπικές αρμονικές στόχου περιλαμβάνουν την 5η, 7η, 11η και 13η τάξη, με την τελική διαμόρφωση να καθορίζεται από την τάση του συστήματος, τα χαρακτηριστικά φορτίου, το αρμονικό φάσμα και την απαιτούμενη απόδοση φιλτραρίσματος.

Οι τυπικές παράμετροι απόδοσης περιλαμβάνουν THDi <10% σε πλήρες φορτίο, THDv <5%, συντελεστή ισχύος πάνω από 0,98, αύξηση θερμοκρασίας ≤80K, επίπεδο θορύβου ≤65dB και διηλεκτρική ισχύ έως 3000VAC, ανάλογα με το επιλεγμένο μοντέλο και τις συνθήκες λειτουργίας.

Γιατί απαιτείται αρμονικό φιλτράρισμα στα βιομηχανικά συστήματα ισχύος

Τα VFD, οι μετατροπείς, οι ανορθωτές και άλλα μη γραμμικά φορτία μπορούν να δημιουργήσουν αρμονικά ρεύματα κατά τη διάρκεια της λειτουργίας μετατροπής και μεταγωγής AC-DC. Όταν τα αρμονικά επίπεδα γίνονται υπερβολικά, μπορεί να αυξήσουν τις απώλειες μετασχηματιστή και καλωδίων, να προκαλέσουν πρόσθετη θέρμανση, να μειώσουν τον συντελεστή ισχύος και να επηρεάσουν τη σταθερότητα του ευαίσθητου ηλεκτρικού εξοπλισμού.

Για βιομηχανικά δίκτυα ισχύος με πολλαπλά μη γραμμικά φορτία, ο κατάλληλος αρμονικός έλεγχος βοηθά στη διατήρηση σταθερών ηλεκτρικών συνθηκών και στη μείωση της επίδρασης των αρμονικών ρευμάτων στο σύστημα διανομής.

Χαρακτηριστικά Μηχανικού Σχεδιασμού

Συντονισμένη δομή φιλτραρίσματος LC

Οι παράμετροι του αντιδραστήρα και του πυκνωτή αντιστοιχίζονται σύμφωνα με το σύστημα και τα αρμονικά χαρακτηριστικά για να δημιουργηθεί μια διαδρομή χαμηλής σύνθετης αντίστασης σε επιλεγμένες αρμονικές συχνότητες. Αυτό επιτρέπει την εκτροπή αρμονικών ρευμάτων μέσω του φίλτρου διατηρώντας παράλληλα την κανονική λειτουργία θεμελιωδών συχνοτήτων.

Απόσβεση συντονισμού

Μη επαγωγικές αντιστάσεις απόσβεσης ενσωματώνονται στο κύκλωμα φιλτραρίσματος για τον έλεγχο του συντονισμού μεταξύ του φίλτρου, της σύνθετης αντίστασης του δικτύου και των μη γραμμικών φορτίων. Αυτό βοηθά στον περιορισμό της αρμονικής ενίσχυσης και στη μείωση της υπερβολικής τάσης ρεύματος στα εξαρτήματα του φιλτραρίσματος κατά τη συνεχή λειτουργία.

Αντιδραστήρας, πυκνωτής και θερμική αντιστοίχιση

Η σταθερή απόδοση φιλτραρίσματος εξαρτάται από τον σωστό συντονισμό της επαγωγής του αντιδραστήρα, της χωρητικότητας του πυκνωτή, της αντίστασης απόσβεσης και της απαγωγής θερμότητας. Το Dufew προσαρμόζει αυτές τις παραμέτρους σύμφωνα με την ηλεκτρική βαθμολογία και τις συνθήκες λειτουργίας για να διατηρεί αξιόπιστη απόδοση κάτω από συνεχή βιομηχανικά φορτία.

Αρμονική Ανάλυση & Προσαρμοσμένη Δυνατότητα Λύσης

Η επιλογή του φίλτρου πρέπει να βασίζεται στα πραγματικά ηλεκτρικά χαρακτηριστικά της εγκατάστασης και όχι μόνο στην ονομαστική ισχύ. Το Dufew αξιολογεί τις συνθήκες του συστήματος όπως η τάση, το ρεύμα, η χωρητικότητα VFD, το αρμονικό φάσμα, το απαιτούμενο THDi και το περιβάλλον εγκατάστασης όταν αναπτύσσει μια κατάλληλη διαμόρφωση.

Η τεχνική υποστήριξη μπορεί να καλύψει αρμονική ανάλυση, υπολογισμό παραμέτρων φίλτρου, ηλεκτρική διαμόρφωση, μηχανική δομή και καθοδήγηση εφαρμογής. Οι πελάτες μπορούν να παρέχουν δεδομένα αρμονικών μετρήσεων, διαγράμματα μονής γραμμής, προδιαγραφές εξοπλισμού ή συνθήκες λειτουργίας για τεχνική αξιολόγηση.

Βελτίωση Ποιότητας Ενέργειας

Μειώστε την παραμόρφωση του αρμονικού ρεύματος

Το συντονισμένο κύκλωμα φιλτραρίσματος μειώνει τα χαρακτηριστικά αρμονικά ρεύματα που παράγονται από VFD και άλλα μη γραμμικά φορτία, βοηθώντας στη μείωση της παραμόρφωσης κυματομορφής ρεύματος και στη μείωση της αρμονικής κυκλοφορίας μέσω μετασχηματιστών, καλωδίων και άλλου εξοπλισμού διανομής.

Βελτιώστε τον Συντελεστή Ισχύος

Με την αντιμετώπιση των επιδράσεων του αρμονικού ρεύματος και της αέργου ισχύος, το φίλτρο μπορεί να συμβάλει στη βελτίωση του συντελεστή ισχύος, στη μείωση της ζήτησης άεργου ισχύος και στη μείωση των απωλειών στο σύστημα διανομής ηλεκτρικής ενέργειας.

Υποστήριξη σταθερής λειτουργίας εξοπλισμού

Η μείωση της αρμονικής παραμόρφωσης μπορεί να βελτιώσει τις συνθήκες λειτουργίας των μετασχηματιστών, του εξοπλισμού διανομής, των συστημάτων βιομηχανικού αυτοματισμού και άλλων ηλεκτρικών φορτίων, ιδιαίτερα σε εγκαταστάσεις με υψηλή αναλογία μη γραμμικού εξοπλισμού.

Οδηγός επιλογής

Η Dufew μπορεί να προτείνει κατάλληλες διαμορφώσεις φίλτρων σύμφωνα με τις πραγματικές απαιτήσεις εφαρμογής.

Τυπικές Εφαρμογές

Οι λύσεις Dufew Harmonic Filter είναι κατάλληλες για βιομηχανικά συστήματα ισχύος όπου η αρμονική παραμόρφωση επηρεάζει την απόδοση του εξοπλισμού.

Περιγραφή μοντέλου

Παράδειγμα: HFL-4 3 1-0490

Τεχνικές Προδιαγραφές

Κατασκευαστική ικανότητα & Διασφάλιση Ποιότητας

Η Dufew Electric ειδικεύεται σε βιομηχανικά εξαρτήματα ηλεκτρονικών ισχύος, συμπεριλαμβανομένων αρμονικών φίλτρων, αντιδραστήρων, αντιστάσεων πέδησης, μετασχηματιστών και προσαρμοσμένων ηλεκτρικών λύσεων.

Για προϊόντα αρμονικού φιλτραρίσματος, η Dufew εστιάζει στα εξής:

- Κατασκευή αντιδραστήρα και αντιστοίχιση παραμέτρων

- Επιλογή και ενσωμάτωση πυκνωτή

- Επαλήθευση χαρακτηριστικών συντονισμού

- Δοκιμές ηλεκτρικής ασφάλειας

- Επικύρωση απόδοσης

Κάθε προϊόν υποβάλλεται σε έλεγχο που περιλαμβάνει:

Το Dufew υποστηρίζει:

- Κατασκευή OEM

- Προσαρμοσμένες αρμονικές λύσεις

- Συνεργασία μηχανικών

- Τεχνική υποστήριξη βάσει έργου

Η διαθέσιμη τεκμηρίωση περιλαμβάνει πιστοποίηση διαχείρισης ποιότητας ISO, πιστοποίηση CE και αναφορές δοκιμών προϊόντων.

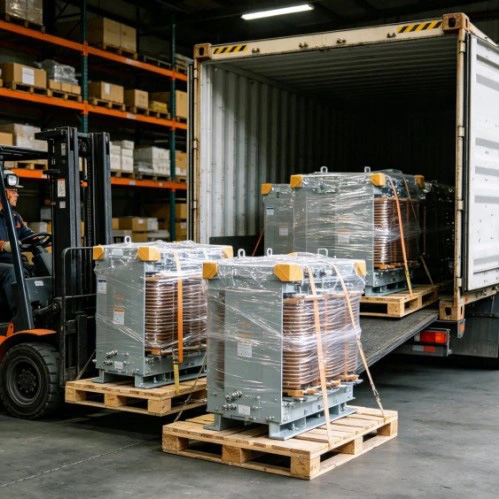

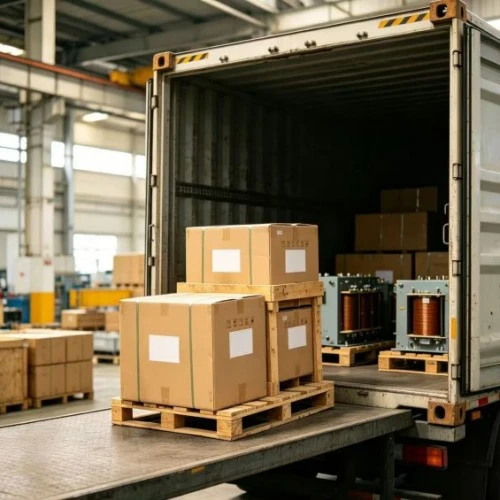

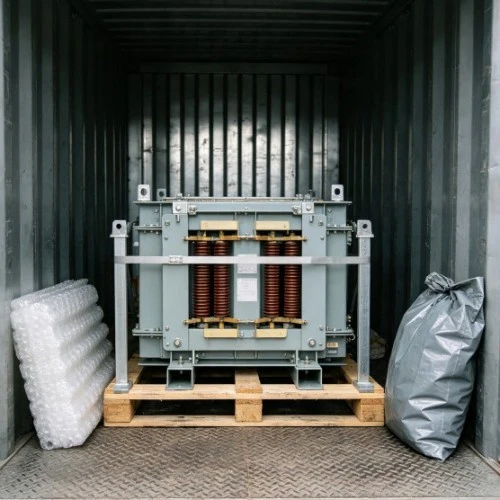

Συσκευασία & Παγκόσμια Παράδοση

Η Dufew παρέχει λύσεις συσκευασίας εξαγωγικών προτύπων για βιομηχανικά ηλεκτρικά προϊόντα.

Η συσκευασία περιλαμβάνει:

- Προστασία από την υγρασία

- Ανθεκτικό σε κραδασμούς

- Ενισχυμένες ξύλινες θήκες για βαριά μοντέλα

- Ετικέτες αναγνώρισης προϊόντων

- Τεχνικά έγγραφα με αποστολή

Κάθε μονάδα ελέγχεται πριν από την παράδοση για να διασφαλιστεί η συμμόρφωση με τις προδιαγραφές του πελάτη.

Αρμονικό φίλτρο έναντι φίλτρου εισόδου EMI

FAQ

Ε1: Ποια εξαρτήματα χρησιμοποιούνται στο σύστημα φιλτραρίσματος;

Ένα τυπικό κύκλωμα φιλτραρίσματος χρησιμοποιεί αντιδραστήρες, πυκνωτές και αντιστάσεις απόσβεσης. Αυτά τα εξαρτήματα συνεργάζονται για να δημιουργήσουν μια συντονισμένη διαδρομή για επιλεγμένες αρμονικές συχνότητες και συμβάλλουν στη βελτίωση της συνολικής ποιότητας ισχύος.

Ε2: Πώς επιλέγεται ένα κατάλληλο φίλτρο για ένα σύστημα VFD;

Η επιλογή εξαρτάται από την τάση του συστήματος, το ονομαστικό ρεύμα, τη χωρητικότητα VFD, τα αρμονικά χαρακτηριστικά, τις απαιτήσεις THDi και τις συνθήκες εγκατάστασης. Η Dufew παρέχει συστάσεις με βάση τις συγκεκριμένες απαιτήσεις εφαρμογής και λειτουργίας.

Ε3: Μπορεί η Dufew να σχεδιάσει φίλτρα σύμφωνα με μετρημένα αρμονικά δεδομένα;

Ναί. Το Dufew μπορεί να αξιολογήσει τα αποτελέσματα των αρμονικών μετρήσεων μαζί με τις παραμέτρους του συστήματος και την απαιτούμενη απόδοση φιλτραρίσματος για να καθορίσει μια κατάλληλη διαμόρφωση για την εφαρμογή.

Ε4: Ποια είναι η διαφορά μεταξύ ενός αρμονικού φίλτρου και ενός φίλτρου EMI;

Το πρώτο χρησιμοποιείται κυρίως για τη μείωση των αρμονικών ρευμάτων χαμηλής τάξης που παράγονται από μη γραμμικά φορτία, ενώ ένα φίλτρο EMI αντιμετωπίζει κυρίως τις παρεμβολές υψηλής συχνότητας που προκαλούνται από συσκευές μεταγωγής.

Προσαρμοσμένες αρμονικές λύσεις μετριασμού από την Dufew Electric

Η Dufew Electric παρέχει προσαρμοσμένες λύσεις για συστήματα VFD, εξοπλισμό βιομηχανικού αυτοματισμού και εφαρμογές μετατροπής ισχύος. Με εμπειρία μηχανικής, ελεγχόμενες διαδικασίες παραγωγής και διαδικασίες ποιοτικού ελέγχου, το Dufew υποστηρίζει επιλογή φίλτρου, αντιστοίχιση παραμέτρων και διαμορφώσεις για συγκεκριμένες εφαρμογές με βάση τις πραγματικές απαιτήσεις συστήματος.

Επικοινωνήστε με την Dufew Electric για προδιαγραφές προϊόντων, τεχνική αξιολόγηση και προσαρμοσμένη υποστήριξη έργου.
