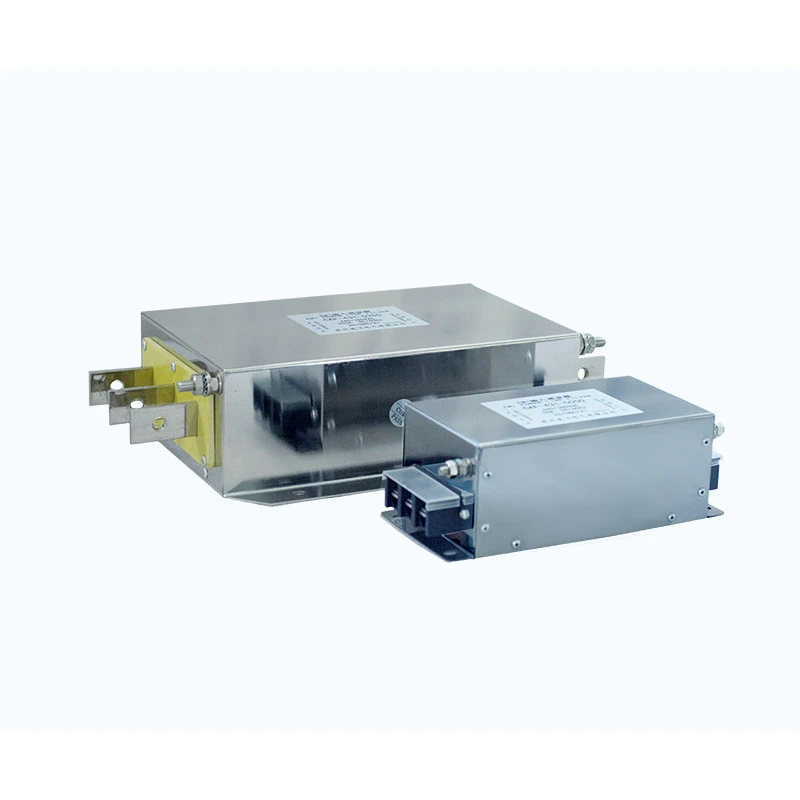

Το φίλτρο εξόδου είναι εγκατεστημένο μεταξύ των ακροδεκτών εξόδου VFD και των ακροδεκτών εισόδου κινητήρα για τη βελτίωση της ποιότητας των ηλεκτρικών σημάτων που μεταδίδονται στον κινητήρα.
Συνδυάζοντας κυκλώματα φιλτραρίσματος πολλαπλών σταδίων με βελτιστοποιημένα μαγνητικά εξαρτήματα, μειώνει τις παρεμβολές μεταγωγής υψηλής συχνότητας που δημιουργούνται από τη λειτουργία του μετατροπέα PWM και μειώνει την ηλεκτρική καταπόνηση στους ακροδέκτες του κινητήρα.
Ο σχεδιασμός βοηθά στην ελαχιστοποίηση:
- Αρμονικά εξαρτήματα υψηλής συχνότητας
- Παλμοί αιχμής τάσης που προκαλούνται από γρήγορη εναλλαγή
- Καταπόνηση dv/dt στη μόνωση του κινητήρα
- Ηλεκτρομαγνητικές παρεμβολές μέσω καλωδίων κινητήρα
Το σύστημα μόνωσης παρέχει:
- Γραμμή σε γραμμή: 1500VDC / 60S
- Γραμμή σε γείωση: 2500VDC / 60S
Με αντίσταση μόνωσης άνω των 100MΩ, δυνατότητα υπερφόρτωσης 1,4 φορές το ονομαστικό ρεύμα για 1 λεπτό και υποστήριξη για αποστάσεις καλωδίων κινητήρα έως και 400 μέτρα με θωρακισμένα καλώδια, οι λύσεις Dufew είναι κατάλληλες για απαιτητικά βιομηχανικά συστήματα μετάδοσης κίνησης.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Ονομαστική τάση | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Συχνότητα λειτουργίας | 50Hz / 60Hz / Έως 500Hz |
| Ονομαστικό ρεύμα | 5Α - 1600Α |
| Διηλεκτρική αντοχή | Γραμμή σε γραμμή: 1500VDC (60S); Γραμμή σε γείωση: 2500VDC (60S) |
| Αντίσταση μόνωσης | ≥100MΩ (1000VDC) |
| Δυνατότητα υπερφόρτωσης | 1,4 φορές ονομαστικό ρεύμα για 1 λεπτό (διάστημα ≥15 λεπτά) |
| Μέγιστο μήκος καλωδίου | Θωρακισμένο καλώδιο: 400m; Μη θωρακισμένο καλώδιο: 300μ |
| Βαθμός προστασίας | IP00 / IP20 |
| Κατηγορία μόνωσης | T40 / Κατηγορία F (155℃) |
| Βαθμός επιβραδυντικού φλόγας | UL94V-2 |
| Πρότυπο προϊόντος | GB/T15287/8 |
CAF-4 3 2-0600
| Κώδικας | Περιγραφή |
|---|---|
| CAF | Σειρά ηλεκτρικών φίλτρων Dufew |
| 4 | Επίπεδο τάσης (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Αριθμός Φάσης (3 = Τριφασικός, 1 = Μονοφασικός) |
| 2 | Τύπος φίλτρου (1 = Φίλτρο εισόδου, 2 = Φίλτρο εξόδου) |
| 0600 | Ονομαστικό ρεύμα (0600 = 600A) |
Τα μακριά καλώδια κινητήρα μπορούν να εισάγουν κατανεμημένη χωρητικότητα, η οποία μπορεί να αυξήσει το ρεύμα φόρτισης και τις παρεμβολές υψηλής συχνότητας. Ο βελτιστοποιημένος σχεδιασμός μαγνητικού κυκλώματος βοηθά στη μείωση της επίδρασης της χωρητικότητας του καλωδίου, στη βελτίωση της σταθερότητας της κυματομορφής εξόδου και στη μείωση της ακτινοβολίας υψηλής συχνότητας, καθιστώντας το φίλτρο κατάλληλο για απομακρυσμένες εγκαταστάσεις κινητήρα. Υποστηρίζει θωρακισμένα καλώδια έως 400 μέτρα και άθωρα καλώδια έως 300 μέτρα.
Η λειτουργία μεταγωγής PWM μπορεί να δημιουργήσει ταχεία αύξηση τάσης και καταπόνηση υψηλής συχνότητας στις περιελίξεις του κινητήρα. Το φίλτρο εξόδου συμβάλλει στη μείωση της πρόσκρουσης dv/dt και της τάσης αιχμής τάσης, περιορίζοντας τη γήρανση της μόνωσης που προκαλείται από τους παλμούς μεταγωγής και βελτιώνοντας τη συνολική αξιοπιστία των σέρβις του κινητήρα.
Η δομή φιλτραρίσματος πολλαπλών σταδίων βοηθά στην καταστολή του θορύβου μεταγωγής υψηλής συχνότητας καθώς και των παρεμβολών κοινής λειτουργίας και διαφορικής λειτουργίας. Αυτό μπορεί να βελτιώσει την απόδοση EMC και να μειώσει τις παρεμβολές σε συστήματα εξοπλισμένα με ευαίσθητο εξοπλισμό ελέγχου και παρακολούθησης.
Ο σχεδιασμός φιλτραρίσματος στοχεύει κυρίως εξαρτήματα υψηλής συχνότητας, διατηρώντας παράλληλα τη θεμελιώδη ενέργεια συχνότητας που απαιτείται για την κανονική λειτουργία του κινητήρα. Αυτό βοηθά στη διατήρηση σταθερής απόδοσης ροπής κινητήρα, στην ελαχιστοποίηση των πρόσθετων απωλειών και στην υποστήριξη της αξιόπιστης συνεχούς λειτουργίας.
Ο συμπαγής σχεδιασμός υποστηρίζει τόσο κάθετη όσο και οριζόντια εγκατάσταση και μπορεί να φιλοξενήσει διαφορετικές διατάξεις ντουλαπιών. Προσαρμοσμένες ονομασίες τάσης και ρεύματος είναι επίσης διαθέσιμες για την κάλυψη συγκεκριμένων βιομηχανικών εφαρμογών και απαιτήσεων έργων OEM.
Το φίλτρο εξόδου Dufew είναι κατάλληλο για εφαρμογές όπου τα μήκη καλωδίων κινητήρα υπερβαίνουν τα 50 μέτρα, καθώς και για εξοπλισμό υψηλής ακρίβειας σερβοκατεργασίας, συστήματα σύγχρονης κίνησης πολλαπλών κινητήρων και γραμμές παραγωγής εξοπλισμένες με ευαίσθητο εξοπλισμό επιθεώρησης. Είναι επίσης κατάλληλο για γερανούς και εξοπλισμό χύτευσης με έγχυση που απαιτούν συχνή επιτάχυνση και πέδηση.
Οι τυπικές εφαρμογές περιλαμβάνουν βιομηχανικούς αυτοματισμούς, μηχανήματα CNC, ανελκυστήρες, λιμενικό εξοπλισμό, μηχανήματα κλωστοϋφαντουργίας, μηχανές χύτευσης με έγχυση και συστήματα δοκιμών.
| Διάσταση σύγκρισης | Επαγγελματικό φίλτρο εξόδου Dufew | Τυπική λύση φιλτραρίσματος εξόδου |
|---|---|---|
| Δομή φιλτραρίσματος | Σχεδιασμός φιλτραρίσματος πολλαπλών σταδίων για παρεμβολές μεταγωγής PWM | Απλή δομή φιλτραρίσματος με περιορισμένη εξασθένηση συχνότητας |
| Κύρια Εφαρμογή | Καταστολή αρμονικών από την πλευρά του κινητήρα και μείωση τάσης dv/dt | Βασική βελτίωση κυματομορφής εξόδου |
| Δυνατότητα μεγάλου καλωδίου | Υποστηρίζει εφαρμογές καλωδίων κινητήρα σε μεγάλες αποστάσεις έως και 400 μέτρα θωρακισμένο καλώδιο | Η απόδοση μπορεί να μειωθεί με εκτεταμένη απόσταση καλωδίου |
| Προστασία κινητήρα | Βοηθά στη μείωση της πίεσης μόνωσης που προκαλείται από τους παλμούς τάσης μεταγωγής | Περιορισμένη προστασία από το στρες υψηλής συχνότητας |
| Ενοποίηση συστήματος | Κατάλληλο για συστήματα μετάδοσης κίνησης ακριβείας και βιομηχανικής κίνησης | Χρησιμοποιείται κυρίως για γενικές εφαρμογές |
Η Dufew Electric ειδικεύεται σε βιομηχανικά εξαρτήματα ηλεκτρονικών ισχύος, συμπεριλαμβανομένων φίλτρων, αντιδραστήρων, αντιστάσεων πέδησης και προσαρμοσμένων ηλεκτρικών λύσεων.
Με εμπειρία μηχανικής σε μαγνητικά εξαρτήματα και εφαρμογές συστημάτων μετάδοσης κίνησης, η Dufew παρέχει προσαρμοσμένες λύσεις για διαφορετικά επίπεδα τάσης, εύρη ρεύματος και απαιτήσεις εγκατάστασης.
Οι κατασκευαστικές δυνατότητες του Dufew καλύπτουν την επεξεργασία μαγνητικών εξαρτημάτων, την περιέλιξη ακριβείας, την επεξεργασία μόνωσης, την επαλήθευση ηλεκτρικών παραμέτρων και τη δοκιμή απόδοσης, διασφαλίζοντας σταθερή ποιότητα παραγωγής και αξιόπιστη απόδοση του προϊόντος.
Ο ποιοτικός έλεγχος περιλαμβάνει αντίσταση μόνωσης, διηλεκτρική αντοχή, αύξηση θερμοκρασίας, ηλεκτρική απόδοση και επιθεωρήσεις εμφάνισης. Κάθε στάδιο έχει σχεδιαστεί για να επαληθεύει την ηλεκτρική ασφάλεια, τη λειτουργική σταθερότητα και τη συνολική ποιότητα των τελικών προϊόντων.
Το Dufew υποστηρίζει την κατασκευή OEM, τα προσαρμοσμένα σχέδια, την τεχνική τεκμηρίωση και την υποστήριξη μηχανικής εφαρμογών για την κάλυψη διαφορετικών βιομηχανικών απαιτήσεων. Η τεκμηρίωση ποιότητας περιλαμβάνει πιστοποίηση διαχείρισης ποιότητας ISO, πιστοποίηση CE και εκθέσεις δοκιμών προϊόντων.
Η Dufew εφαρμόζει συσκευασία εξαγωγικών προτύπων για να εξασφαλίσει την ασφαλή μεταφορά των βιομηχανικών ηλεκτρικών εξαρτημάτων.
Οι λύσεις συσκευασίας περιλαμβάνουν:
- Προστασία ανθεκτική στην υγρασία
- Ανθεκτικό σε κραδασμούς
- Ενισχυμένες ξύλινες θήκες για μεγάλα μοντέλα
- Ετικέτες αναγνώρισης προϊόντων
- Τεχνικά έγγραφα
Κάθε προϊόν ελέγχεται πριν από την αποστολή για να διασφαλιστεί η συμμόρφωση με τις απαιτήσεις των πελατών.
Ένα φίλτρο εξόδου στοχεύει κυρίως εξαρτήματα μεταγωγής υψηλής συχνότητας, παρεμβολές PWM και ηλεκτρομαγνητικό θόρυβο στην πλευρά του κινητήρα. Ένας αντιδραστήρας εξόδου μειώνει κυρίως τον ρυθμό ανόδου της τάσης, περιορίζει την επίδραση του ρεύματος και βελτιώνει τις συνθήκες κυματομορφής εξόδου.
Για απαιτητικές εφαρμογές, η κατάλληλη λύση εξαρτάται από το μήκος του καλωδίου, τον τύπο του κινητήρα και τις απαιτήσεις ηλεκτρομαγνητικής συμβατότητας.
Ναί. Με τη μείωση των εξαρτημάτων υψηλής συχνότητας που παράγονται από την εναλλαγή μετατροπέα, μπορεί να βοηθήσει στη μείωση των ηλεκτρομαγνητικών κραδασμών και στη βελτίωση των συνθηκών λειτουργίας του κινητήρα.
Τα μακριά καλώδια αυξάνουν την κατανεμημένη χωρητικότητα και μπορεί να ενισχύσουν τις παρεμβολές υψηλής συχνότητας. Το σωστό φιλτράρισμα συμβάλλει στη μείωση της ηλεκτρικής καταπόνησης που σχετίζεται με το καλώδιο και βελτιώνει τη σταθερότητα του συστήματος.
Ναί. Η Dufew παρέχει εξατομικευμένες λύσεις που περιλαμβάνουν ονομαστική τάση, χωρητικότητα ρεύματος, χαρακτηριστικά φιλτραρίσματος, διαστάσεις και δομή εγκατάστασης σύμφωνα με τις απαιτήσεις του πελάτη.
