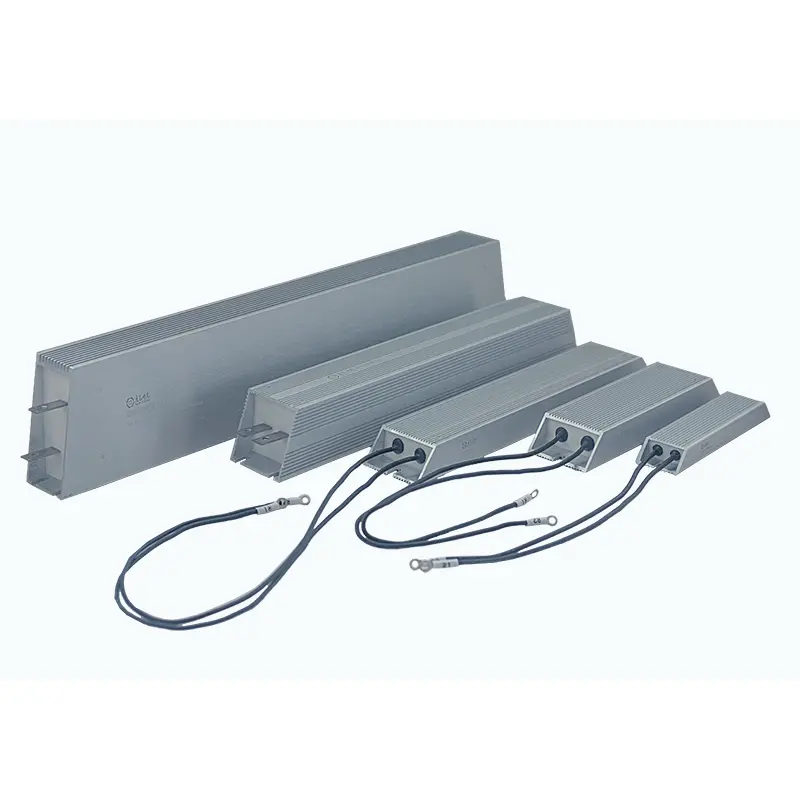

Αντίσταση με επένδυση αλουμινίου inverter

Η αντίσταση με επένδυση αλουμινίου DUFEW Inverter είναι ειδικά σχεδιασμένη για συστήματα πέδησης με κίνηση μεταβλητής συχνότητας (VFD), σερβοκινητήρες και εφαρμογές βιομηχανικού ελέγχου κινητήρα που απαιτούν αξιόπιστη απορρόφηση αναγεννητικής ενέργειας.

Κατά τη διάρκεια των εργασιών επιβράδυνσης, ανύψωσης ή ταχείας διακοπής λειτουργίας του κινητήρα, ο κινητήρας παράγει αναγεννητική ενέργεια που ρέει πίσω στο δίαυλο DC του μετατροπέα. Εάν αυτή η ενέργεια δεν μπορεί να καταναλωθεί αποτελεσματικά, η υπερβολική συσσώρευση τάσης μπορεί να προκαλέσει σφάλματα υπέρτασης του μετατροπέα ή να καταστρέψει τα εξαρτήματα ισχύος.

Οι αντιστάσεις πέδησης μετατροπέα DUFEW μετατρέπουν την αναγεννημένη ηλεκτρική ενέργεια σε θερμική ενέργεια μέσω μιας δομής αντίστασης με επένδυση αλουμινίου υψηλής απόδοσης, συμβάλλοντας στη διατήρηση της σταθερής λειτουργίας του μετατροπέα και στη βελτίωση της ασφάλειας του συστήματος.

Διαθέτοντας ανθεκτικό περίβλημα από κράμα αλουμινίου, τεχνολογία ενθυλάκωσης υψηλής μόνωσης και βελτιστοποιημένο σχεδιασμό θερμικής διαχείρισης, το DUFEW παρέχει αξιόπιστες λύσεις αντίστασης πέδησης για κατασκευαστές βιομηχανικών αυτοματισμών, προμηθευτές μετατροπέων και κατασκευαστές εξοπλισμού σε όλο τον κόσμο.

Διατίθεται σε ονομασίες ισχύος 50W-6KW, τιμές αντίστασης 0,01Ω-120kΩ και προσαρμόσιμες προδιαγραφές για να ταιριάζουν με διαφορετικές απαιτήσεις πέδησης μετατροπέα.

Σχεδιασμένο για Έλεγχο Αναγεννητικής Ενέργειας Inverter

Σε αντίθεση με τις αντιστάσεις γενικής χρήσης, οι αντιστάσεις πέδησης inverter απαιτείται να αντέχουν επαναλαμβανόμενους παλμούς ενέργειας υψηλής ισχύος μικρής διάρκειας κατά τη διάρκεια των κύκλων πέδησης.

Η αντίσταση με επένδυση αλουμινίου DUFEW Inverter έχει σχεδιαστεί για να χειρίζεται:

- Ξαφνική απελευθέρωση αναγεννητικής ενέργειας

- Συχνοί κύκλοι επιτάχυνσης και επιβράδυνσης

- Συνθήκες υπερφόρτωσης σύντομου χρόνου

- Απαιτήσεις δυναμικής πέδησης

Διαχέοντας με ασφάλεια την υπερβολική ενέργεια, βοηθά:

- Αποτρέψτε την υπέρταση του διαύλου DC

- Προστατέψτε τις μονάδες μετατροπέα

- Βελτιώστε την απόκριση πέδησης

- Αύξηση της αξιοπιστίας του εξοπλισμού

Βασικά Πλεονεκτήματα

Προηγμένη δομή για δυναμική απόδοση πέδησης

1. Σχεδιασμός κατοικιών αλουμινίου υψηλής αντοχής

Το στοιχείο αντίστασης είναι κατασκευασμένο με μονωτικά υλικά υψηλής θερμοκρασίας και τυλίγεται με σύρμα αντίστασης νικελίου-χρωμίου (Ni-Cr) ή χαλκού-νικελίου (Cu-Ni). Μετά την μόνωση μαρμαρυγίας, το συγκρότημα γεμίζεται με θερμική ένωση επιβραδυντικού φλόγας και σφραγίζεται μέσα σε ένα περίβλημα από κράμα αλουμινίου.

Αυτή η ενσωματωμένη δομή βελτιώνει τη μηχανική αντοχή, την αντίσταση στους κραδασμούς, την απόδοση μεταφοράς θερμότητας και τη μακροπρόθεσμη αξιοπιστία λειτουργίας σε βιομηχανικές εφαρμογές πέδησης.

2. Βελτιστοποιημένο Σύστημα Θερμικής Διαχείρισης

Η εσωτερική δομή χρησιμοποιεί γέμιση χαλαζία σε συνδυασμό με ειδικές ενώσεις συγκόλλησης για την ενίσχυση της θερμικής αγωγιμότητας. Σε σύγκριση με την παραδοσιακή μόνωση αέρα, αυτός ο σχεδιασμός μεταφέρει τη θερμότητα πιο αποτελεσματικά από το στοιχείο αντίστασης στο περίβλημα αλουμινίου.

Μαζί με τις εξωτερικές αυλακώσεις απαγωγής θερμότητας, ο θερμικός σχεδιασμός συμβάλλει στη διατήρηση σταθερής απόδοσης πέδησης, στη βελτίωση της ισορροπίας θερμοκρασίας και στην παράταση της διάρκειας ζωής υπό επαναλαμβανόμενες συνθήκες φορτίου.

3. Διαμόρφωση ευέλικτης σύνδεσης

Το DUFEW υποστηρίζει διαφορετικές επιλογές σύνδεσης, συμπεριλαμβανομένων των ακροδεκτών από ανοξείδωτο χάλυβα και των καλωδίων μολύβδου υψηλής θερμοκρασίας, για την κάλυψη διαφόρων απαιτήσεων εγκατάστασης. Οι ενσωματωμένες οπές στερέωσης απλοποιούν την εγκατάσταση μέσα σε ερμάρια μετατροπέα και βιομηχανικά συστήματα ελέγχου.

Πώς να επιλέξετε μια αντίσταση πέδησης inverter;

Η επιλογή της σωστής αντίστασης απαιτεί την εξέταση των παραμέτρων του μετατροπέα, των συνθηκών πέδησης και του περιβάλλοντος εγκατάστασης.

Η λανθασμένη επιλογή αντίστασης μπορεί να οδηγήσει σε υπερβολικό ρεύμα πέδησης, ανεπαρκή ροπή πέδησης, υπερθέρμανση ή συναγερμούς προστασίας μετατροπέα. Η DUFEW συνιστά την επιλογή κατάλληλων τιμών αντίστασης με βάση τις προδιαγραφές του μετατροπέα και τις πραγματικές απαιτήσεις λειτουργίας.

Καμπύλη μείωσης ισχύος

Τυπικές Εφαρμογές

Τεχνικές Προδιαγραφές

Δοκιμή ηλεκτρικής απόδοσης

Αντίσταση πέδησης μετατροπέα έναντι αντίστασης γενικής ισχύος

Οδηγίες εγκατάστασης

1. Επιβεβαιώστε τις Τεχνικές Προδιαγραφές

Πριν από την εγκατάσταση, επαληθεύστε το μοντέλο του μετατροπέα, το συνιστώμενο εύρος αντίστασης, την απαιτούμενη ισχύ πέδησης και τον κύκλο λειτουργίας για να βεβαιωθείτε ότι η αντίσταση ταιριάζει με τις απαιτήσεις του συστήματος.

2. Επιθεωρήστε την κατάσταση του προϊόντος

Ελέγξτε το περίβλημα από αλουμίνιο, τους ακροδέκτες, την κατάσταση της ενθυλάκωσης και τη δομή στερέωσης πριν από την εγκατάσταση για να επιβεβαιώσετε ότι η αντίσταση δεν έχει φθορές και είναι έτοιμη για λειτουργία.

3. Εξασφαλίστε τις κατάλληλες συνθήκες ψύξης

Η σωστή απαγωγή θερμότητας είναι απαραίτητη για την αξιόπιστη λειτουργία πέδησης. Συνιστάται η κάθετη εγκατάσταση για τη βελτίωση της ροής του αέρα, ενώ θα πρέπει να διατηρείται επαρκής απόσταση μεταξύ των αντιστάσεων. Για κλειστά ντουλάπια, ενδέχεται να απαιτείται πρόσθετος εξαναγκασμένος αερισμός σύμφωνα με τις συνθήκες λειτουργίας.

4. Πλήρης Ηλεκτρική Σύνδεση

Χρησιμοποιήστε καλώδια ανθεκτικά στη θερμότητα, εξασφαλίστε ασφαλείς συνδέσεις ακροδεκτών και διατηρήστε την απόσταση καλωδίωσης μεταξύ του μετατροπέα και της αντίστασης όσο το δυνατόν πιο σύντομη για να βελτιώσετε την αξιοπιστία της σύνδεσης.

5. Εκτελέστε Δοκιμή Λειτουργίας

Μετά την εγκατάσταση, ελέγξτε την τιμή αντίστασης, παρακολουθήστε τη θερμοκρασία της επιφάνειας κατά τη λειτουργία και επαληθεύστε την απόδοση πέδησης για να βεβαιωθείτε ότι το σύστημα λειτουργεί σωστά.

Δυνατότητα προσαρμοσμένης κατασκευής OEM

Το DUFEW υποστηρίζει προσαρμοσμένες λύσεις αντίστασης πέδησης inverter, όπως:

FAQ

Ε1: Τι κάνει μια αντίσταση με επένδυση αλουμινίου inverter;

Μια αντίσταση με επένδυση από αλουμίνιο inverter απορροφά την αναγεννητική ενέργεια που παράγεται κατά το φρενάρισμα του κινητήρα και τη μετατρέπει σε θερμική ενέργεια, αποτρέποντας την υπέρταση του διαύλου DC και προστατεύοντας το σύστημα μετατροπέα.

Ε2: Πώς μπορώ να επιλέξω τη σωστή τιμή αντίστασης;

Η τιμή αντίστασης πρέπει να ακολουθεί το συνιστώμενο εύρος του κατασκευαστή του μετατροπέα. Μια τιμή που είναι πολύ χαμηλή μπορεί να προκαλέσει υπερβολικό ρεύμα, ενώ μια πολύ υψηλή τιμή μπορεί να μειώσει την απόδοση πέδησης.

Ε3: Μπορεί αυτή η αντίσταση να χρησιμοποιηθεί για μονάδες σερβομηχανισμού;

Ναί. Οι αντιστάσεις πέδησης μετατροπέα DUFEW είναι κατάλληλες για συστήματα σερβομηχανισμού, ειδικά για εφαρμογές που απαιτούν γρήγορη επιβράδυνση και επαναλαμβανόμενους κύκλους πέδησης.

Ε4: Μπορεί να προστεθεί προστασία θερμοκρασίας;

Ναί. Το DUFEW υποστηρίζει την προσθήκη θερμικών διακοπτών ή εξαρτημάτων προστασίας θερμοκρασίας για εφαρμογές που απαιτούν πρόσθετη παρακολούθηση ασφάλειας.
