Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.

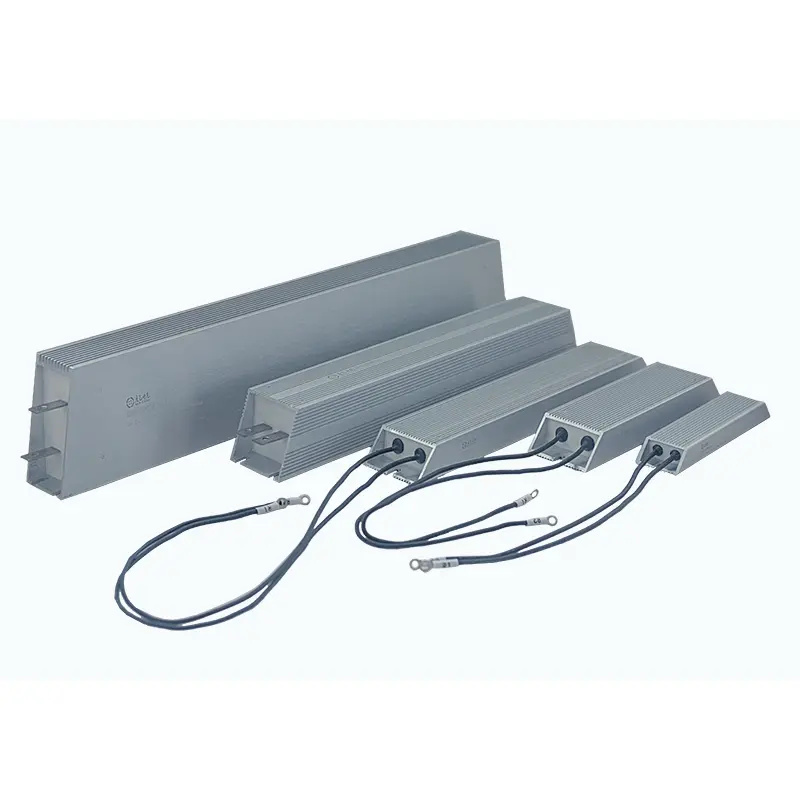

Η μη επαγωγική αντίσταση με επένδυση αλουμινίου DUFEW είναι ειδικά σχεδιασμένη για κυκλώματα μεταγωγής υψηλής ταχύτητας, συστήματα παλμικής ισχύος, εφαρμογές μετατροπέων και ηλεκτρονικό εξοπλισμό ακριβείας όπου οι συμβατικές αντιστάσεις με σύρμα μπορεί να υποφέρουν από παρασιτικές επαγωγικές επιπτώσεις.
Σε αντίθεση με τις τυπικές αντιστάσεις ισχύος που παράγουν πρόσθετη επαγωγική αντίδραση κατά τις γρήγορες αλλαγές ρεύματος, το DUFEW υιοθετεί μια προηγμένη δομή τυλίγματος διπλής ίνας Ayrton-Perry για να ελαχιστοποιήσει τη σύζευξη μαγνητικού πεδίου και να επιτύχει εξαιρετικά χαμηλή απόδοση επαγωγής.
Βελτιώνοντας την απόκριση ρεύματος και μειώνοντας τις παρεμβολές μεταγωγής, αυτή η αντίσταση βοηθά στην προστασία των ευαίσθητων στοιχείων ισχύος, στη βελτίωση της σταθερότητας της κυματομορφής και στην ενίσχυση της αξιοπιστίας των ηλεκτρονικών συστημάτων υψηλής συχνότητας.
Διαθέσιμο από 50W έως 6KW, με τιμές αντίστασης από 0,01Ω έως 120kΩ, το DUFEW παρέχει προσαρμοσμένες λύσεις αντίστασης χαμηλής επαγωγής για κατασκευαστές ηλεκτρονικών ισχύος, προμηθευτές μετατροπέων, εταιρείες αυτοματισμού και κατασκευαστές βιομηχανικού εξοπλισμού.
Στα σύγχρονα ηλεκτρονικά ισχύος, η συχνότητα μεταγωγής συνεχίζει να αυξάνεται ενώ τα εξαρτήματα γίνονται πιο ευαίσθητα στον ηλεκτρικό θόρυβο και τις διακυμάνσεις της τάσης.
Μια συμβατική αντίσταση μπορεί να εισάγει ανεπιθύμητη αυτεπαγωγή κατά τη διάρκεια γρήγορων μεταβάσεων ρεύματος, προκαλώντας:
- Υπέρβαση τάσης
- Παραμόρφωση κυματομορφής ρεύματος
- Παρεμβολή EMI
- Καταπόνηση ημιαγωγών
- Έλεγχος αστάθειας του συστήματος
Η μη επαγωγική αντίσταση με επένδυση αλουμινίου DUFEW έχει αναπτυχθεί για να διατηρεί σταθερή ηλεκτρική απόδοση κάτω από ταχέως μεταβαλλόμενες τρέχουσες συνθήκες.
| Χαρακτηριστικό απόδοσης | Μηχανική Αξία |
|---|---|
| Σχεδιασμός περιέλιξης εξαιρετικά χαμηλής επαγωγής | Ελαχιστοποιεί τα ανεπιθύμητα επαγωγικά φαινόμενα κατά την εναλλαγή υψηλής ταχύτητας |
| Διφίλερη περιέλιξη Ayrton-Perry | Ακυρώνει τα μαγνητικά πεδία που δημιουργούνται από τη ροή ρεύματος |
| Γρήγορη ηλεκτρική απόκριση | Βελτιώνει την απόδοση του μεταβατικού κυκλώματος |
| Ικανότητα σταθερού παλμικού φορτίου | Χειρίζεται επαναλαμβανόμενους κύκλους φόρτισης και εκφόρτισης |
| Χαμηλές ηλεκτρομαγνητικές παρεμβολές | Μειώνει τον θόρυβο που επηρεάζει τα ευαίσθητα κυκλώματα |
| Δομή θερμικής διαχείρισης αλουμινίου | Διατηρεί αξιόπιστη λειτουργία σε συνθήκες υψηλής ισχύος |
Η εσωτερική δομή περιέλιξης είναι ο βασικός παράγοντας που διαφοροποιεί τις αντιστάσεις χαμηλής επαγωγής από τα συμβατικά σχέδια με σύρμα. Το DUFEW υιοθετεί την αρχή της διπλής περιέλιξης Ayrton-Perry, χρησιμοποιώντας δύο σύρματα αντίστασης τυλιγμένα σε αντίθετες κατευθύνσεις για να μειώσει τα μαγνητικά πεδία που δημιουργούνται κατά τη ροή του ρεύματος.
Επιτρέποντας στα μαγνητικά πεδία των δύο περιελίξεων να ακυρώνουν μερικώς το ένα το άλλο, αυτή η δομή μειώνει σημαντικά την καθαρή μαγνητική ροή και ελαχιστοποιεί την παρασιτική επαγωγή, επιτρέποντας ταχύτερη ηλεκτρική απόκριση και βελτιωμένη απόδοση σε εφαρμογές μεταγωγής υψηλής ταχύτητας.
Τα συστήματα μεταγωγής υψηλής συχνότητας αντιμετωπίζουν συχνά γρήγορες αλλαγές ρεύματος, όπου η παρασιτική επαγωγή μπορεί να δημιουργήσει ανεπιθύμητες αιχμές τάσης και να επηρεάσει τη σταθερότητα του κυκλώματος. Οι αντιστάσεις χαμηλής επαγωγής DUFEW έχουν σχεδιαστεί για να χειρίζονται αποτελεσματικά την παροδική ενέργεια, να καταστέλλουν τις κορυφές μεταγωγής, να βελτιώνουν τη σταθερότητα της κυματομορφής και να μειώνουν την πίεση σε ευαίσθητα εξαρτήματα ημιαγωγών.
Είναι ιδιαίτερα κατάλληλα για:
- Κυκλώματα μετατροπέα IGBT
- Συστήματα μεταγωγής MOSFET
- Μετατροπείς ισχύος PWM
- Ηλεκτρονικά φορτία υψηλής συχνότητας
Κατά τη λειτουργία αναγεννητικής ή δυναμικής πέδησης, η περίσσεια ενέργειας πρέπει να εκκενώνεται γρήγορα για να διατηρηθεί η σταθερότητα του συστήματος. Η δομή χαμηλής επαγωγής βελτιώνει την απόκριση πέδησης, μειώνει τις παρεμβολές μεταγωγής και βοηθά στην προστασία των μονάδων ισχύος του μετατροπέα από παροδική ηλεκτρική καταπόνηση.
Σε συστήματα τροφοδοσίας υψηλής συχνότητας, η παρασιτική επαγωγή μπορεί να επηρεάσει τις κυματομορφές μεταγωγής και τη συνολική απόδοση. Οι αντιστάσεις χαμηλής επαγωγής DUFEW παρέχουν χαρακτηριστικά γρήγορης απόκρισης για εφαρμογές όπως κυκλώματα snubber, κυκλώματα περιορισμού ρεύματος και κυκλώματα απορρόφησης παλμών.
Για ηλεκτρονικά συστήματα δοκιμών, τα χαρακτηριστικά απόκρισης των εξαρτημάτων αντίστασης επηρεάζουν άμεσα την ακρίβεια μέτρησης. Ο βελτιστοποιημένος σχεδιασμός χαμηλής επαγωγής βοηθά στην επίτευξη ακριβέστερης απόκρισης παλμού, στη μείωση της παραμόρφωσης του σήματος και στη βελτίωση της επαναληψιμότητας της δοκιμής.
| Δομή | Λειτουργία |
|---|---|
| Σύρμα αντίστασης από κράμα | Παρέχει σταθερά χαρακτηριστικά αντίστασης |
| Συμμετρική διπλή περιέλιξη | Μειώνει τη μαγνητική σύζευξη |
| Μονωτικό στρώμα μαρμαρυγίας | Διαχωρίζει τα στρώματα περιέλιξης και βελτιώνει τη σταθερότητα |
| Θερμική πλήρωση χαλαζία | Ενισχύει την αγωγιμότητα της θερμότητας |
| Περίβλημα αλουμινίου | Παρέχει μηχανική προστασία και θερμική διαχείριση |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Τύπος προϊόντος | Μη επαγωγική αντίσταση με επένδυση αλουμινίου |
| Κύριο χαρακτηριστικό | Απόδοση χαμηλής επαγωγής |
| Τεχνολογία περιέλιξης | Περιέλιξη Ayrton-Perry Bifilar |
| Εύρος ισχύος | 50W -- 6KW |
| Εύρος Αντίστασης | 0,01Ω -- 120kΩ |
| Τάση λειτουργίας | ≤1200V |
| Ανοχή αντίστασης | ±3%, ±5%, ±10% |
| Συντελεστής θερμοκρασίας | ≤300 ppm/℃ |
| Υλικό Στέγασης | Κράμα αργιλίου |
| Μονωτικό Υλικό | Υψηλής θερμοκρασίας επιβραδυντικό φλόγας |
| Διηλεκτρική αντοχή | 2500VAC / 60s |
| Αντίσταση μόνωσης | ≥100MΩ |
| Πρότυπο | GB-5792 |
| Στοιχείο σύγκρισης | Μη επαγωγική αντίσταση με επένδυση αλουμινίου DUFEW | Συμβατική αντίσταση σύρματος |
|---|---|---|
| Τρέχουσα απόκριση | Σχεδιασμένο για γρήγορες αλλαγές ρεύματος | Περιορίζεται από παρασιτική επαγωγή |
| Μαγνητική επίδραση | Τα αντίθετα μαγνητικά πεδία αλληλοαναιρούνται | Τα μαγνητικά πεδία συσσωρεύονται |
| Απόδοση εναλλαγής | Κατάλληλο για κυκλώματα υψηλής συχνότητας | Κατάλληλο κυρίως για εφαρμογές χαμηλών συχνοτήτων |
| Έλεγχος EMI | Μειωμένος κίνδυνος ηλεκτρομαγνητικών παρεμβολών | Υψηλότερη παραγωγή θορύβου |
| Προστασία ημιαγωγών | Βοηθά στη μείωση των αιχμών τάσης | Μπορεί να αυξήσει το παροδικό στρες |
| Βιομηχανία | Τυπική χρήση |
|---|---|
| Ηλεκτρονικά Ισχύος | Απορρόφηση ενέργειας υψηλής συχνότητας |
| Συστήματα φόρτισης EV | Κυκλώματα προστασίας μεταγωγής |
| Ηλιακός Μετατροπέας | Εκφόρτιση ενέργειας DC |
| Αιολικά Συστήματα Ενέργειας | Προστασία μετατροπέα |
| Μονάδες σερβομηχανισμού | Δυναμικό φρενάρισμα |
| Βιομηχανικός Αυτοματισμός | Συστήματα ελέγχου υψηλής ταχύτητας |
| Εργαστηριακός Εξοπλισμός | Δοκιμή παλμών ακριβείας |
Το DUFEW υποστηρίζει προσαρμοσμένη ανάπτυξη μη επαγωγικών αντιστάσεων σύμφωνα με τις απαιτήσεις της εφαρμογής.
Διαθέσιμη προσαρμογή:
| Προσαρμοσμένο στοιχείο | Επιλογές |
|---|---|
| Τιμή αντίστασης | 0,01Ω-120kΩ |
| Βαθμολογία ισχύος | 50W-6KW |
| Απαίτηση επαγωγής | Προσαρμοσμένη σχεδίαση χαμηλής επαγωγής |
| Διαστάσεις | Τυπικό ή ειδικό περίβλημα |
| Τερματικά | Ανοξείδωτοι ακροδέκτες ή καλώδια υψηλής θερμοκρασίας |
| Ηλεκτρικές Παράμετροι | Προσαρμοσμένο σύμφωνα με τις απαιτήσεις του κυκλώματος |
Επειδή οι γρήγορες αλλαγές ρεύματος μπορούν να δημιουργήσουν παρασιτική επαγωγή σε συμβατικές αντιστάσεις, προκαλώντας αιχμές τάσης και ηλεκτρικό θόρυβο. Οι μη επαγωγικές αντιστάσεις ελαχιστοποιούν αυτά τα αποτελέσματα και βελτιώνουν τη σταθερότητα του κυκλώματος.
Η κύρια διαφορά είναι η εσωτερική τεχνολογία περιέλιξης. Το DUFEW χρησιμοποιεί διπλή περιέλιξη Ayrton-Perry για να μειώσει την αλληλεπίδραση του μαγνητικού πεδίου, ενώ οι τυπικές αντιστάσεις χρησιμοποιούν συνήθως συμβατική περιέλιξη μονής κατεύθυνσης.
Ναί. Χρησιμοποιούνται συνήθως σε κυκλώματα πέδησης μετατροπέων, κυκλώματα απορρόφησης παλμών και ηλεκτρονικά συστήματα ισχύος που απαιτούν γρήγορη απόκριση.
Ναί. Το DUFEW παρέχει προσαρμογή OEM για την τιμή αντίστασης, την ονομαστική ισχύ, τις μηχανικές διαστάσεις, τους ακροδέκτες και τις απαιτήσεις χαμηλής επαγωγής.
