Προσφέρουμε ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα ισχύος και μετασχηματιστές, με πλήρεις επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.

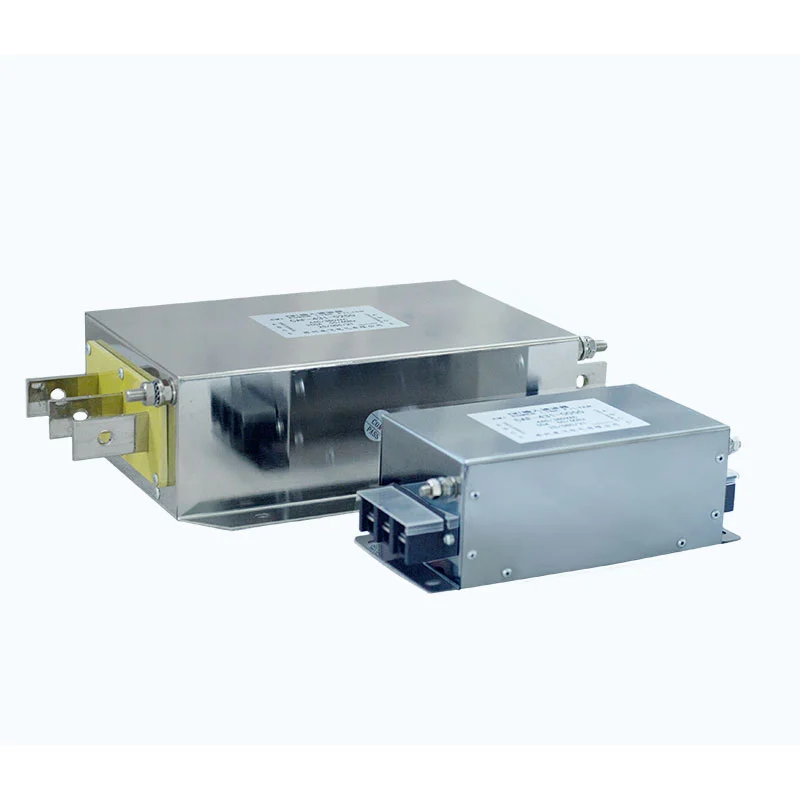

Το φίλτρο ηλεκτρομαγνητικής παρεμβολής ενσωματώνει ένα δίκτυο φιλτραρίσματος χαμηλής διέλευσης πολλαπλών σταδίων που αποτελείται από τσοκ κοινής λειτουργίας, πυκνωτές Χ, πυκνωτές Υ και αντιστάσεις.
Το τσοκ κοινής λειτουργίας χρησιμοποιεί δύο αγωγούς τυλιγμένους στον ίδιο μαγνητικό πυρήνα και παρουσιάζει υψηλή σύνθετη αντίσταση στις παρεμβολές κοινής λειτουργίας. Οι πυκνωτές X συνδέονται μεταξύ των αγωγών γραμμής για να καταστείλουν τις παρεμβολές διαφορικής λειτουργίας, ενώ οι πυκνωτές Υ συνδέονται μεταξύ των γραμμών ισχύος και της γείωσης για να παρέχουν μια διαδρομή για το θόρυβο κοινής λειτουργίας υψηλής συχνότητας προς τη γείωση.
Αυτά τα στοιχεία συνεργάζονται για να παρέχουν ευρυζωνική καταστολή EMI. Η δομή φιλτραρίσματος πολλαπλών σταδίων βελτιστοποιείται σύμφωνα με τα χαρακτηριστικά συχνότητας παρεμβολής που συναντώνται συνήθως σε εφαρμογές μεταβλητής συχνότητας.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Ονομαστική τάση | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Συχνότητα λειτουργίας | 50Hz / 60Hz / έως 500Hz |
| Ονομαστικό ρεύμα | 5Α--1600Α |
| Διηλεκτρική αντοχή | Γραμμή σε γραμμή: 1500 VDC, 60s; Line-to-Ground: 2500VDC, 60s |
| Αντίσταση μόνωσης | >100MΩ στα 1000VDC |
| Ικανότητα υπερφόρτωσης | 1,4 × ονομαστικό ρεύμα για 1 λεπτό, με διαστήματα τουλάχιστον 15 λεπτών |
| Μέγιστο μήκος καλωδίου | 400m για θωρακισμένο καλώδιο. 300m για αθωράκιστο καλώδιο |
| Βαθμολογία προστασίας | IP00 / IP20 |
| Κατηγορία μόνωσης | T40 / F (155°C) |
| Βαθμολογία επιβραδυντικού φλόγας | UL94 V-2 |
| Πρότυπο προϊόντος | GB/T 15287/8 |
- Καταστολή κοινής λειτουργίας και διαφορικής λειτουργίας: Το δίκτυο φιλτραρίσματος έχει σχεδιαστεί για να μειώνει τις ηλεκτρομαγνητικές παρεμβολές τόσο κοινής λειτουργίας όσο και διαφορικής λειτουργίας.
- Αμφίδρομη καταστολή EMI: Το φίλτρο μπορεί να μειώσει τις παρεμβολές που ταξιδεύουν μεταξύ του τροφοδοτικού και του συνδεδεμένου εξοπλισμού, συμβάλλοντας στη μείωση της ανεπιθύμητης μετάδοσης θορύβου και προς τις δύο κατευθύνσεις.
- Συμβατότητα εφαρμογής VFD: Σχεδιασμένο για συστήματα μετάδοσης κίνησης μεταβλητής συχνότητας όπου οι ηλεκτρομαγνητικές παρεμβολές που σχετίζονται με τη μεταγωγή και ο εκαγόμενος θόρυβος απαιτούν πρόσθετη καταστολή.
- Φιλτράρισμα πολλαπλών σταδίων: Ο συνδυασμός τσοκ κοινής λειτουργίας, πυκνωτών Χ, πυκνωτών Υ και ωμικών στοιχείων παρέχει απόδοση φιλτραρίσματος πολλαπλών σταδίων.
- Ευρύ εύρος ηλεκτρικής ενέργειας: Οι επιλογές ονομαστικής τάσης από 220 VAC έως 1140 VAC και οι επιλογές ονομαστικού ρεύματος από 5Α έως 1600Α υποστηρίζουν ένα ευρύ φάσμα εφαρμογών βιομηχανικής ισχύος.
- Σχεδιασμός ρεύματος χαμηλής διαρροής: Η δομή φιλτραρίσματος έχει σχεδιαστεί λαμβάνοντας υπόψη τις απαιτήσεις ρεύματος διαρροής και γείωσης του συστήματος.
- Εφαρμογές μακρού καλωδίου: Διατίθενται κατάλληλες διαμορφώσεις για συστήματα VFD που χρησιμοποιούν μακρά καλώδια κινητήρα, ανάλογα με τις πραγματικές συνθήκες κίνησης, καλωδίου, κινητήρα και εγκατάστασης.
- Προσαρμοσμένη επιλογή: Το Dufew Electric μπορεί να αξιολογήσει την ονομαστική τάση, ρεύμα, συχνότητα, μήκος καλωδίου, συνθήκες εγκατάστασης και άλλες παραμέτρους εφαρμογής για την επιλογή προϊόντος.
Το φίλτρο ηλεκτρομαγνητικής παρεμβολής είναι κατάλληλο για βιομηχανικές εφαρμογές όπου η ηλεκτρομαγνητική συμβατότητα και η ποιότητα ισχύος είναι σημαντικές, όπως:
1. Βιομηχανικός εξοπλισμός με αυστηρές απαιτήσεις ηλεκτρομαγνητικής συμβατότητας.
2. Συστήματα που χρησιμοποιούν πολλαπλά VFD όπου πρέπει να ελέγχονται οι ηλεκτρομαγνητικές παρεμβολές μεταξύ των μονάδων δίσκου.
3. Οι εφαρμογές εισόδου VFD όπου διεξάγονται ή εκπέμπονται παρεμβολές μπορεί να επηρεάσουν το δίκτυο τροφοδοσίας ή τον κοντινό εξοπλισμό.
4. Συστήματα VFD που επηρεάζονται από ηλεκτρικές διαταραχές, αρμονικές παρεμβολές ή υπερβολικό ηλεκτρομαγνητικό θόρυβο.
5. Βιομηχανικός εξοπλισμός που απαιτεί πρόσθετη προστασία από μη φυσιολογική λειτουργία που σχετίζεται με παρεμβολές.
6. Βιομηχανικός εξοπλισμός κατασκευής και αυτοματισμού.
7. Συστήματα ανανεώσιμης ενέργειας και αποθήκευσης ενέργειας που χρησιμοποιούν ηλεκτρονικό εξοπλισμό ισχύος.
8. Συστήματα κίνησης κινητήρα με μεγάλες διαδρομές καλωδίων ή απαιτητικά ηλεκτρομαγνητικά περιβάλλοντα.
Η επιλογή ενός φίλτρου ηλεκτρομαγνητικών παρεμβολών απαιτεί κάτι περισσότερο από την αντίστοιχη τάση και ρεύμα. Το φίλτρο πρέπει να αξιολογηθεί σύμφωνα με το πλήρες ηλεκτρικό σύστημα, τη διαμόρφωση του εξοπλισμού και το περιβάλλον εγκατάστασης για να διασφαλιστεί ότι η επιλεγμένη προδιαγραφή είναι κατάλληλη για την προβλεπόμενη εφαρμογή.
Το Dufew Electric μπορεί να υποστηρίξει τεχνική αξιολόγηση βάσει ονομαστικής τάσης και ρεύματος, συχνότητας λειτουργίας, ονομαστικής ισχύος VFD, παρεμβολών κοινής λειτουργίας και διαφορικής λειτουργίας, μήκος καλωδίου κινητήρα, θωρακισμένο ή μη θωρακισμένο καλώδιο, συνθήκες γείωσης, χώρο εγκατάστασης, θερμικές απαιτήσεις, ηλεκτρομαγνητικό περιβάλλον και σχέδια πελατών ή τεχνικές προδιαγραφές.
Για εξατομικευμένα έργα, οι πελάτες μπορούν να παρέχουν ηλεκτρικές προδιαγραφές, τεχνικά σχέδια, φυσικά δείγματα, πληροφορίες εξοπλισμού ή συνθήκες εφαρμογής για τεχνική αξιολόγηση. Με βάση αυτές τις απαιτήσεις, η Dufew Electric μπορεί να παρέχει τυποποιημένα προϊόντα ή να αναπτύξει διαμορφώσεις φίλτρων για συγκεκριμένες εφαρμογές.
Επιλέξτε την ονομαστική τάση και το ονομαστικό ρεύμα του φίλτρου σύμφωνα με την ονομαστική ισχύ VFD και το ηλεκτρομαγνητικό περιβάλλον. Ως γενική οδηγία επιλογής, το ονομαστικό ρεύμα του φίλτρου μπορεί να επιλεγεί σε περίπου 1,2--1,5 φορές το ονομαστικό ρεύμα του εξοπλισμού, με την επιφύλαξη της πραγματικής εφαρμογής και των συστάσεων του κατασκευαστή. Η ονομαστική τάση του φίλτρου πρέπει να ταιριάζει με την τάση λειτουργίας του VFD.
Ελέγξτε το περίβλημα για ζημιές, βεβαιωθείτε ότι τα τερματικά είναι άθικτα και επιβεβαιώστε ότι οι σημάνσεις και οι προδιαγραφές του προϊόντος είναι ευδιάκριτα.
Εγκαταστήστε το φίλτρο στο σημείο εισόδου ισχύος του εξοπλισμού ή στην πλευρά εισόδου της πηγής παρεμβολών, όπως ένα VFD, και κρατήστε το όσο το δυνατόν πιο κοντά στον προστατευμένο εξοπλισμό.
Όταν εγκαθίσταται σε μεταλλικό ντουλάπι ελέγχου, βεβαιωθείτε ότι υπάρχει επαρκής επαφή μετάλλου με μέταλλο μεταξύ του περιβλήματος του φίλτρου και του ντουλαπιού για υποστήριξη της απαγωγής θερμότητας και της ηλεκτρομαγνητικής θωράκισης.
Χρησιμοποιήστε τις καθορισμένες οπές στερέωσης για να στερεώσετε το φίλτρο μέσα στον πίνακα ελέγχου ή στην πλάκα στερέωσης. Βεβαιωθείτε ότι το φίλτρο είναι σταθερά τοποθετημένο και ότι οι απαιτήσεις αντιστοίχισης σύνθετης αντίστασης και γείωσης λαμβάνονται δεόντως υπόψη.
Συνδέστε το φίλτρο σε σειρά μεταξύ του τροφοδοτικού και της εισόδου VFD σύμφωνα με το διάγραμμα καλωδίωσης. Μην αντιστρέφετε τους ακροδέκτες εισόδου και εξόδου.
Ο ακροδέκτης γείωσης πρέπει να συνδέεται αξιόπιστα με προστατευτική γείωση. Διατηρήστε τη σύνδεση γείωσης όσο το δυνατόν πιο σύντομη. Συνιστάται μήκος αγωγού γείωσης όχι μεγαλύτερο από 30 cm.
Μην δεσμεύετε τα καλώδια εισόδου του φίλτρου μαζί με τα καλώδια από την πλευρά του φορτίου ή τα καλώδια εξόδου. Κάτι τέτοιο μπορεί να αυξήσει την ηλεκτρομαγνητική σύζευξη μεταξύ των πλευρών εισόδου και εξόδου και να μειώσει σημαντικά την ικανότητα του φίλτρου να καταστέλλει το EMI.
Η καλωδίωση εισόδου και εξόδου πρέπει να δρομολογούνται χωριστά για να ελαχιστοποιηθεί η ανεπιθύμητη σύζευξη.
Αφού επιβεβαιώσετε ότι όλες οι συνδέσεις είναι σωστές, ενεργοποιήστε το σύστημα και παρακολουθήστε την κατάσταση λειτουργίας του VFD. Επαληθεύστε εάν έχει επιτευχθεί η αναμενόμενη μείωση των ηλεκτρομαγνητικών παρεμβολών και των μη φυσιολογικών συνθηκών λειτουργίας.
| Συντελεστής σύγκρισης | Ενσωματωμένο σύνθετο φίλτρο EMI Dufew | Συμβατικό απλό φίλτρο |
|---|---|---|
| Δομή φιλτραρίσματος | Φιλτράρισμα πολλαπλών σταδίων με χρήση συνδυασμού τσοκ κοινής λειτουργίας, πυκνωτών Χ, πυκνωτών Υ και στοιχείων αντίστασης | Συνήθως βασίζεται σε μια απλούστερη επαγωγική δομή ενός σταδίου |
| Καταστολή EMI | Σχεδιασμένο για να αντιμετωπίζει παρεμβολές τόσο κοινής όσο και διαφορικής λειτουργίας | Η καταστολή παρεμβολών υψηλής συχνότητας μπορεί να είναι περιορισμένη ανάλογα με τη δομή του φίλτρου |
| Θερμική Διαχείριση | Ο ολοκληρωμένος δομικός σχεδιασμός μπορεί να υποστηρίξει πιο οργανωμένη διάταξη εξαρτημάτων και θερμική διαχείριση | Η συγκέντρωση συστατικού μπορεί να αυξήσει την τοπική συσσώρευση θερμότητας υπό συνθήκες συνεχούς υψηλού φορτίου |
| Εγκατάσταση | Η ενσωματωμένη διαμόρφωση φίλτρου μπορεί να απλοποιήσει την τοποθέτηση και την ηλεκτρική σύνδεση | Τα ξεχωριστά εξαρτήματα φιλτραρίσματος ενδέχεται να απαιτούν πρόσθετη τοποθέτηση και καλωδίωση |
| Διαχείριση Υλικού | Μια ενσωματωμένη μονάδα μπορεί να απλοποιήσει την κωδικοποίηση υλικού και τη διαχείριση αποθέματος | Πολλαπλά εξαρτήματα μπορεί να αυξήσουν τον αριθμό των υλικών στοιχείων |
| Εύρος Εφαρμογής | Κατάλληλο για συστήματα VFD και βιομηχανικά περιβάλλοντα με απαιτητικές απαιτήσεις EMI | Πιο κατάλληλο για σχετικά απλές εφαρμογές ανάλογα με το ηλεκτρικό περιβάλλον |
Η Dufew Electric είναι κατασκευαστής και προμηθευτής εξαρτημάτων ηλεκτρονικών ισχύος με έδρα την Κίνα, με κατασκευαστικές δυνατότητες που καλύπτουν βιομηχανικές αντιστάσεις, συστήματα πέδησης, αντιδραστήρες, φίλτρα EMI, φίλτρα ισχύος, μετασχηματιστές και προσαρμοσμένα ηλεκτρικά εξαρτήματα. Για τα φίλτρα ηλεκτρομαγνητικών παρεμβολών, η παραγωγή και η επιθεώρηση πραγματοποιούνται σύμφωνα με τις προδιαγραφές του προϊόντος, τις ισχύουσες τεχνικές απαιτήσεις και τις απαιτήσεις των πελατών.
Η διαδικασία κατασκευής καλύπτει την επιλογή υλικού, τη συναρμολόγηση εξαρτημάτων, τις ηλεκτρικές δοκιμές, την επαλήθευση απόδοσης, την τελική επιθεώρηση, τη συσκευασία και την αποστολή. Οι βασικοί ποιοτικοί έλεγχοι μπορεί να περιλαμβάνουν:
- Επαλήθευση ονομαστικής τάσης και ρεύματος
- Δοκιμή αντίστασης μόνωσης
- Δοκιμή διηλεκτρικής αντοχής
- Δοκιμή ηλεκτρικής απόδοσης
- Οπτική και διαστατική επιθεώρηση
- Έλεγχος ακροδεκτών και σύνδεσης
- Τελικός έλεγχος προϊόντος
Οι προδιαγραφές του προϊόντος και οι απαιτήσεις επιθεώρησης ελέγχονται σε όλη την παραγωγή για να διατηρηθεί σταθερή η ηλεκτρική απόδοση και η ποιότητα του προϊόντος. Τα αρχεία δοκιμών και η τεχνική τεκμηρίωση για συγκεκριμένο προϊόν μπορούν επίσης να παρέχονται σύμφωνα με τις απαιτήσεις του έργου.
Η Dufew Electric διατηρεί σχετικές πιστοποιήσεις ποιότητας, τεκμηρίωση προϊόντων και αρχεία δοκιμών για την υποστήριξη των απαιτήσεων αξιολόγησης και προμήθειας πελατών.
Τα ισχύοντα πιστοποιητικά και τεχνικά έγγραφα μπορούν να παρέχονται για έλεγχο σύμφωνα με το συγκεκριμένο προϊόν, έργο και απαιτήσεις πελατών.
Ως προμηθευτής ηλεκτρονικών εξαρτημάτων ισχύος στην Κίνα, η Dufew Electric υποστηρίζει διεθνείς παραγγελίες B2B από την επιλογή προϊόντων και την αξιολόγηση δειγμάτων μέσω παραγωγής, επιθεώρησης, συσκευασίας και αποστολής.
Οι τυπικές ρυθμίσεις παράδοσης μπορούν να συντονιστούν σύμφωνα με τον όγκο παραγγελίας, τις διαστάσεις του προϊόντος, τον προορισμό, τον χρόνο παράδοσης και τις απαιτήσεις των πελατών.
Οι διαθέσιμες επιλογές logistics μπορεί να περιλαμβάνουν:
- Sea Freight: Κατάλληλο για τακτικές και μεγάλου όγκου διεθνείς παραγγελίες.
- Air Freight: Κατάλληλο για επείγουσες αποστολές, δείγματα και παραγγελίες μικρότερου όγκου.
- Γρήγορη παράδοση: Κατάλληλο για τεχνικά δείγματα και μικρές συσκευασίες όπου απαιτείται ταχύτερη παράδοση.
- Προσδιορισμένος από τον πελάτη Αποστολέας: Η Dufew Electric μπορεί να συντονίσει την αποστολή με τον ορισθέντα πάροχο logistics του πελάτη όταν απαιτείται.
Η συσκευασία εξαγωγής μπορεί να τακτοποιηθεί σύμφωνα με τη δομή του προϊόντος και τις απαιτήσεις μεταφοράς για να βοηθήσει στην προστασία των ηλεκτρικών εξαρτημάτων κατά το χειρισμό και τη διεθνή διαμετακόμιση.
Η Dufew Electric εστιάζει σε εξαρτήματα ηλεκτρονικών ισχύος, όπως αντιστάσεις, συστήματα πέδησης, αντιδραστήρες, φίλτρα ηλεκτρομαγνητικών παρεμβολών, φίλτρα ισχύος και μετασχηματιστές.
Η επιλογή προϊόντος μπορεί να αξιολογηθεί σύμφωνα με ηλεκτρικές παραμέτρους, χαρακτηριστικά VFD, μήκος καλωδίου, ηλεκτρομαγνητικό περιβάλλον, συνθήκες εγκατάστασης και άλλες απαιτήσεις συστήματος.
Το Dufew υποστηρίζει προσαρμοσμένες ηλεκτρικές προδιαγραφές, διαμορφώσεις, σχέδια, δείγματα και απαιτήσεις για συγκεκριμένες εφαρμογές που υπόκεινται σε μηχανική αξιολόγηση.
Η κατασκευή περιλαμβάνει επιθεώρηση υλικού, ελεγχόμενη συναρμολόγηση, ηλεκτρικές δοκιμές, τελική επιθεώρηση και τεκμηρίωση προϊόντος σύμφωνα με τις ισχύουσες απαιτήσεις.
Η Dufew Electric υποστηρίζει κατασκευαστές εξοπλισμού, ενοποιητές συστημάτων, διανομείς, πελάτες OEM και βιομηχανικούς χρήστες με προμήθεια προϊόντων και διεθνή συντονισμό logistics.
Το δίκτυο φιλτραρίσματος του μειώνει τον ανεπιθύμητο θόρυβο που ταξιδεύει μεταξύ του τροφοδοτικού και του συνδεδεμένου εξοπλισμού, συμβάλλοντας στη μείωση τόσο των εισερχόμενων όσο και των εξερχόμενων ηλεκτρομαγνητικών παρεμβολών.
Ναι, όταν απαιτείται πρόσθετη καταστολή EMI. Οι αντιδραστήρες αντιμετωπίζουν κυρίως τις αρμονικές του ρεύματος και τις διαταραχές ισχύος, ενώ τα φίλτρα EMI στοχεύουν στον ηλεκτρομαγνητικό θόρυβο. Μπορούν επομένως να αλληλοσυμπληρώνονται.
Όχι. Οι αγωγοί είναι ηλεκτρικά μονωμένοι ενώ μοιράζονται τον ίδιο μαγνητικό πυρήνα. Υπό κανονική λειτουργία διαφορικού τρόπου λειτουργίας, οι μαγνητικές ροές τους αλληλοαναιρούνται σε μεγάλο βαθμό.
Οι πυκνωτές No. X χρησιμοποιούνται κατά μήκος των αγωγών γραμμής για θόρυβο διαφορικής λειτουργίας, ενώ οι πυκνωτές Υ συνδέονται μεταξύ γραμμών ισχύος και γείωσης για θόρυβο κοινής λειτουργίας. Έχουν διαφορετικές απαιτήσεις ασφάλειας και μόνωσης.
Η Dufew Electric κατασκευάζει εξαρτήματα ηλεκτρονικών ισχύος για κινητήρες, βιομηχανικούς αυτοματισμούς, ανανεώσιμες πηγές ενέργειας, αποθήκευση ενέργειας και συστήματα ελέγχου ισχύος. Με τεχνική υποστήριξη, ελεγχόμενη παραγωγή, ηλεκτρικές δοκιμές, προσαρμογή και παγκόσμιες δυνατότητες προμήθειας B2B, παρέχουμε αξιόπιστες λύσεις προσαρμοσμένες σε διαφορετικές βιομηχανικές απαιτήσεις.
