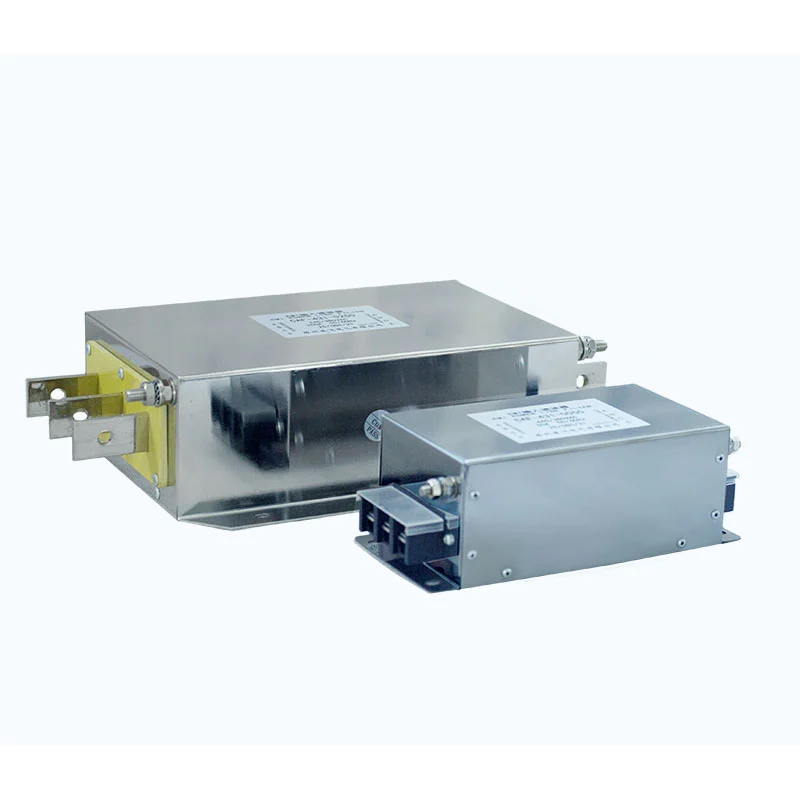

Μονοφασικό φίλτρο

Το ηλεκτρικό μονοφασικό φίλτρο Dufew έχει σχεδιαστεί για να καταστέλλει τις αγώγιμες ηλεκτρομαγνητικές παρεμβολές που δημιουργούνται από ηλεκτρονικό εξοπλισμό ισχύος κατά τη λειτουργία μεταγωγής υψηλής συχνότητας.

Εγκατεστημένο μεταξύ των ακροδεκτών εισόδου τροφοδοσίας εναλλασσόμενου ρεύματος και εξοπλισμού (L/N), το φίλτρο χρησιμοποιεί επαγωγείς, πυκνωτές και εξαρτήματα απόσβεσης για να σχηματίσει ένα βελτιστοποιημένο δίκτυο φιλτραρίσματος LC. Το κύκλωμα παρέχει υψηλή σύνθετη αντίσταση σε ανεπιθύμητα σήματα παρεμβολής υψηλής συχνότητας ενώ επιτρέπει την κανονική μετάδοση ισχύος 50Hz/60Hz.

Κατά τη λειτουργία μονοφασικών συστημάτων VFD, σερβομηχανισμών και τροφοδοτικών μεταγωγής, ο θόρυβος μεταγωγής υψηλής συχνότητας μπορεί να διαδοθεί μέσω των καλωδίων τροφοδοσίας και να επηρεάσει τον κοντινό ηλεκτρονικό εξοπλισμό.

Το φίλτρο μειώνει αποτελεσματικά:

- Παρεμβολή διαφορικού τρόπου λειτουργίας μεταξύ γραμμών ηλεκτρικής ενέργειας

- Παρεμβολή κοινού τρόπου λειτουργίας μεταξύ γραμμών ισχύος και γείωσης

- Πραγματοποιήθηκε μετάδοση ηλεκτρομαγνητικού θορύβου

- Κίνδυνοι δυσλειτουργίας εξοπλισμού που σχετίζονται με την ηλεκτρομαγνητική συμβατότητα

Μέσω βελτιστοποιημένης σχεδίασης κυκλώματος και αντιστοίχισης εξαρτημάτων, το Μονοφασικό Φίλτρο Dufew παρέχει σταθερή απόδοση εξασθένησης, ελεγχόμενο ρεύμα διαρροής και αξιόπιστη λειτουργία σε βιομηχανικά περιβάλλοντα.

Προηγμένη τεχνολογία καταστολής EMI

Βελτιστοποιημένο κύκλωμα φιλτραρίσματος LC

Το φίλτρο ενσωματώνει επαγωγείς, πυκνωτές και εξαρτήματα απόσβεσης για να δημιουργήσει ένα δίκτυο σύνθετης αντίστασης επιλεκτικής συχνότητας.

Ο σχεδιασμός παρέχει:

- Εξασθένιση παρεμβολών υψηλής συχνότητας

- Βελτιωμένη απομόνωση θορύβου

- Σταθερή μετάδοση ισχύος

- Βελτιωμένη απόδοση συμμόρφωσης EMC

Καταστολή θορύβου Common-Mode και Differential-Mode

Οι ηλεκτρικές παρεμβολές που δημιουργούνται από συσκευές μεταγωγής συνήθως συμβαίνουν μέσω δύο διαδρομών μετάδοσης.

Παρεμβολή διαφορικού τρόπου λειτουργίας

Εμφανίζεται μεταξύ γραμμών ισχύος και προκαλείται κυρίως από κυκλώματα μεταγωγής και εξαρτήματα μετατροπής ισχύος.

Παρεμβολή κοινής λειτουργίας

Εμφανίζεται μεταξύ γραμμών ισχύος και γείωσης και μπορεί να επηρεάσει ευαίσθητα συστήματα ελέγχου, συσκευές επικοινωνίας και όργανα ακριβείας.

Το Dufew βελτιστοποιεί το κύκλωμα φιλτραρίσματος για να καταστείλει και τους δύο τρόπους παρεμβολής και να βελτιώσει τη συνολική σταθερότητα του συστήματος.

Τεχνικά Πλεονεκτήματα

1. Βελτιωμένη Ηλεκτρομαγνητική Συμβατότητα

Το φίλτρο συμβάλλει στη μείωση της μετάδοσης παρεμβολών μεταξύ του ηλεκτρονικού εξοπλισμού και του δικτύου τροφοδοσίας, υποστηρίζοντας χαμηλότερες εκπομπές εκπομπών, βελτιωμένη απόδοση EMC, μειωμένη ενόχληση σε κοντινό εξοπλισμό και πιο σταθερή λειτουργία του συστήματος.

2. Συμπαγής σχεδιασμός για ντουλάπια περιορισμένου χώρου

Η μονοφασική δομή έχει σχεδιαστεί για συμπαγείς ηλεκτρικές εγκαταστάσεις, με μικρό αποτύπωμα εγκατάστασης, απλή καλωδίωση L/N και ευέλικτη ενσωμάτωση ντουλαπιού. Η πρακτική του διαμόρφωση διευκολύνει επίσης την αντικατάσταση και την τακτική συντήρηση.

3. Αξιόπιστη Βιομηχανική Απόδοση

Η Dufew εφαρμόζει ελεγχόμενες διαδικασίες παραγωγής για να υποστηρίξει τη σταθερή λειτουργία σε περιβάλλοντα βιομηχανικού αυτοματισμού. Τα βασικά ζητήματα περιλαμβάνουν την επιλογή μαγνητικού εξαρτήματος, τη δομή μόνωσης, την επαλήθευση ηλεκτρικών παραμέτρων και την αξιολόγηση θερμικής απόδοσης για συνθήκες συνεχούς λειτουργίας.

Τυπικές Εφαρμογές

Το Μονοφασικό Φίλτρο Dufew είναι κατάλληλο για ηλεκτρονικό εξοπλισμό που απαιτεί βελτιωμένη απόδοση ηλεκτρομαγνητικής συμβατότητας και μειωμένες παρεμβολές στη γραμμή ρεύματος.

Οι τυπικές εφαρμογές καλύπτουν βιομηχανικό αυτοματισμό και εξοπλισμό κατασκευής, καθώς και ιατρικά ηλεκτρονικά, εργαστηριακά συστήματα, ηλεκτρονικές γραμμές παραγωγής και εξοπλισμό επικοινωνίας όπου απαιτείται σταθερή ποιότητα ισχύος και αποτελεσματικός έλεγχος EMI.

Προσαρμοσμένη Δυνατότητα Σχεδιασμού

Διαφορετικές εφαρμογές απαιτούν διαφορετικά χαρακτηριστικά φιλτραρίσματος. Η Dufew Electric παρέχει προσαρμοσμένες λύσεις με βάση την ονομαστική τάση, το ονομαστικό ρεύμα, τα χαρακτηριστικά ισχύος του εξοπλισμού, τις απαιτήσεις ηλεκτρομαγνητικής συμβατότητας, τον χώρο εγκατάστασης και τις περιβαλλοντικές συνθήκες.

Η τεχνική υποστήριξη καλύπτει την επιλογή προϊόντος, την αντιστοίχιση παραμέτρων και την αξιολόγηση εφαρμογής για να βοηθήσει στον προσδιορισμό της κατάλληλης διαμόρφωσης φίλτρου για τον προβλεπόμενο εξοπλισμό και τις συνθήκες λειτουργίας.

Κατασκευαστική ικανότητα & Διασφάλιση Ποιότητας

Η Dufew Electric ειδικεύεται σε βιομηχανικά εξαρτήματα ηλεκτρονικών ισχύος, συμπεριλαμβανομένων φίλτρων EMI, αρμονικών φίλτρων, αντιδραστήρων, αντιστάσεων πέδησης και προσαρμοσμένων ηλεκτρικών λύσεων. Για την παραγωγή μονοφασικού φίλτρου, οι βασικές διαδικασίες περιλαμβάνουν την κατασκευή μαγνητικών εξαρτημάτων, τη συναρμολόγηση ακριβείας, τη δοκιμή ηλεκτρικών παραμέτρων, την επαλήθευση της απόδοσης της μόνωσης και την αξιολόγηση της θερμικής αξιοπιστίας.

Οι βασικοί ποιοτικοί έλεγχοι μπορεί να περιλαμβάνουν:

- Δοκιμή αντίστασης μόνωσης
- Δοκιμή διηλεκτρικής αντοχής
- Επαλήθευση ηλεκτρικής απόδοσης
- Επιθεώρηση τελικής εμφάνισης

Η Dufew Electric υποστηρίζει την κατασκευή OEM, προσαρμοσμένες λύσεις φίλτρων, τεχνική υποστήριξη εφαρμογών και συνεργασία βιομηχανικών έργων σύμφωνα με τις απαιτήσεις των πελατών.

Τεχνικές Προδιαγραφές

Μονοφασικό φίλτρο vs φίλτρο τριών φάσεων

FAQ

Ε1: Ποιος εξοπλισμός απαιτεί Μονοφασικό Φίλτρο;

Ένα μονοφασικό φίλτρο χρησιμοποιείται συνήθως για μονοφασικά συστήματα VFD, σερβομηχανές, τροφοδοτικά μεταγωγής, συστήματα UPS, βιομηχανικούς ελεγκτές και άλλο ηλεκτρονικό εξοπλισμό που απαιτεί καταστολή EMI.

Ε2: Πού πρέπει να εγκατασταθεί το φίλτρο EMI;

Το φίλτρο πρέπει να εγκατασταθεί στην πλευρά εισόδου εναλλασσόμενου ρεύματος μεταξύ των ακροδεκτών τροφοδοσίας και εξοπλισμού. Η σωστή εγκατάσταση βοηθά στην αποφυγή των παρεμβολών που δημιουργούνται από τον εξοπλισμό από την επιστροφή στο ηλεκτρικό δίκτυο.

Ε3: Μπορεί αυτό το φίλτρο να χρησιμοποιηθεί στην πλευρά εξόδου του μετατροπέα;

Όχι. Τα φίλτρα EMI στην πλευρά εισόδου είναι σχεδιασμένα για την καταστολή παρεμβολών από το καλώδιο ρεύματος. Οι εφαρμογές εξόδου VFD απαιτούν αποκλειστικά φίλτρα εξόδου, φίλτρα ημιτονοειδούς κύματος ή φίλτρα dv/dt.

Ε4: Πώς πρέπει να επιλεγεί το σωστό μοντέλο φίλτρου;

Η επιλογή θα πρέπει να λαμβάνει υπόψη την ονομαστική τάση, το ρεύμα λειτουργίας, τον τύπο εξοπλισμού, τις απαιτήσεις ηλεκτρομαγνητικής συμβατότητας, το περιβάλλον εγκατάστασης και τον χώρο του ντουλαπιού. Το Dufew παρέχει εξατομικευμένες συστάσεις με βάση τις πραγματικές συνθήκες εφαρμογής.
